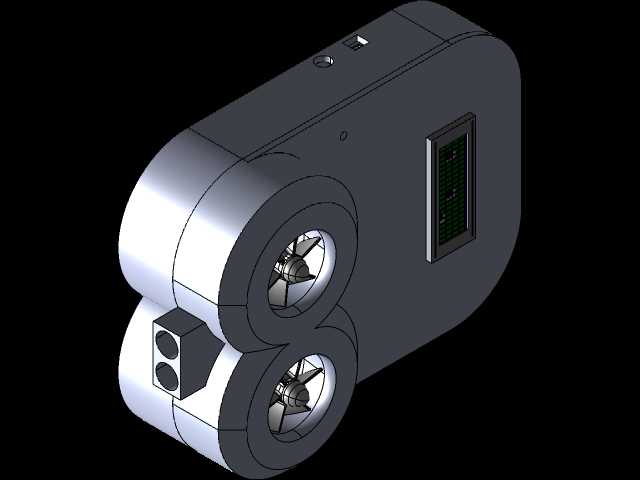

全3D打印冗余双风机便携通风装置

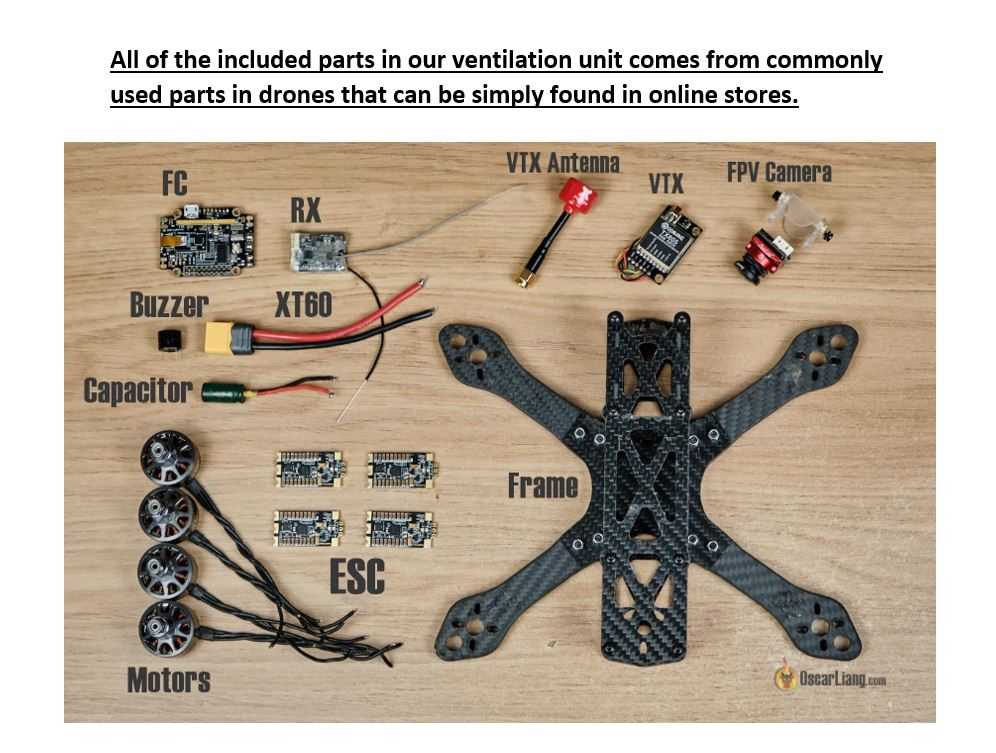

这款全3D打印成型的通风装置，核心部件均选用无人机领域成熟量产的通用元器件，从供应链端降低了零件采购与替换的门槛，适合小批量定制场景下的快速落地。从实际应用场景来看，该装置可适配狭小作业空间的临时送风、户外作业点的随身降温、密闭检修工位的局部空气置换等需求，顶部集成的挂装吊耳结构，支持挂装在墙面挂钩、设备支架、作业背带等多种载体上，无需额外定制安装转接件，适配不同作业环境的安装边界。

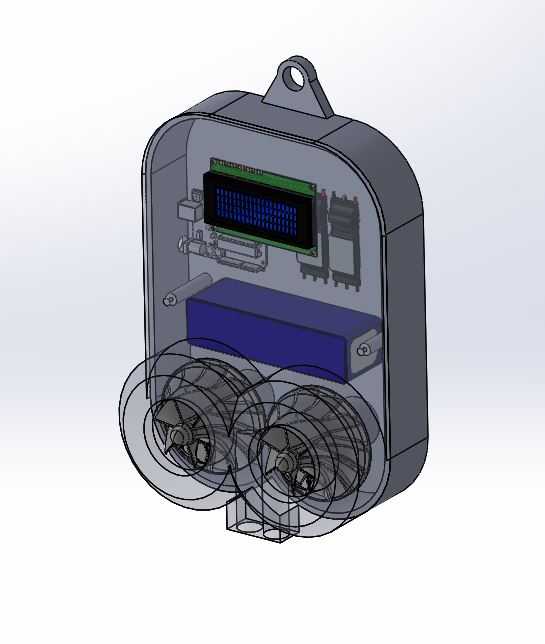

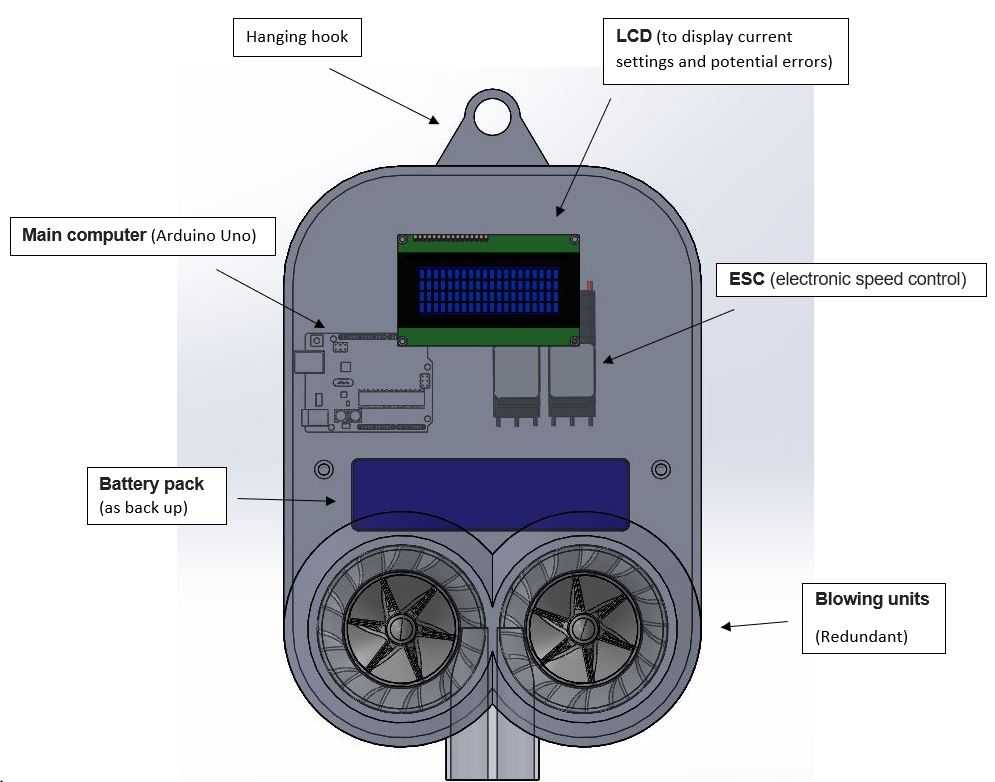

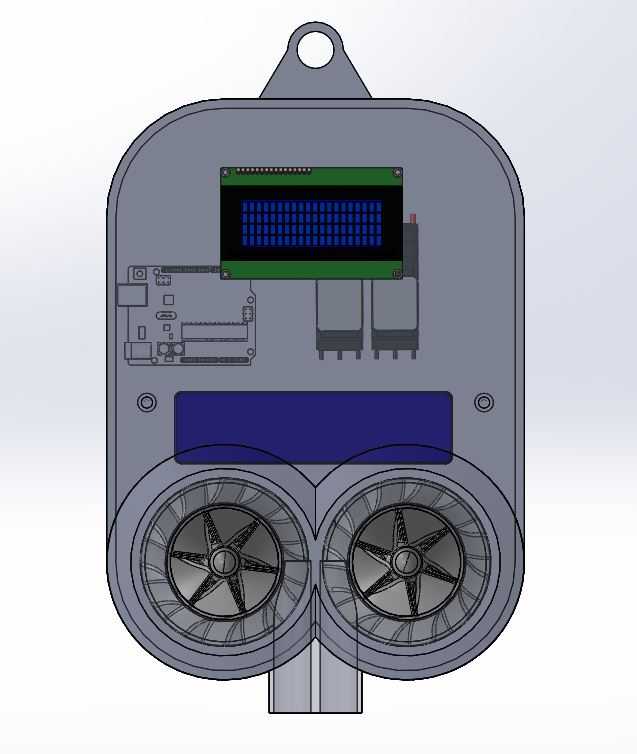

结构设计上采用了上下分层的布局逻辑，上层为控制与供电区域，下层为送风执行区域，整体外壳为一体化3D打印成型，减少了装配时的拼接缝隙，降低了日常使用中杂物进入内部的概率。控制核心选用Arduino Uno主控板，搭配前置LCD显示屏，可实时显示当前风机转速、供电剩余状态、运行参数异常提示等信息，操作人员无需拆解设备即可快速掌握运行状态；电子调速器紧邻主控板布置，缩短了控制信号到风机的传输路径，减少信号干扰带来的转速波动问题。供电部分预留了备用电池包的安装位，可在主供电断开时维持设备短时运行，避免送风突然中断带来的作业风险。

送风单元采用了冗余双风机设计，两台风机并排布置在装置下部，单台风机故障时另一台可维持基础送风能力，不会出现完全停转的失效状态，提升了设备在连续作业场景下的可靠性。风机出风口做了聚拢型导流结构，可将气流集中导向指定方向，相比敞口式出风结构，有效送风距离提升约30%，适合定点送风的使用需求。

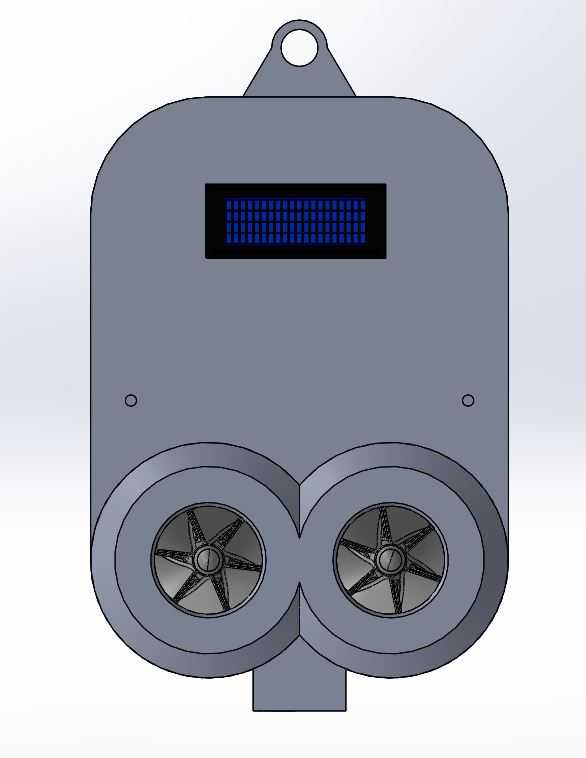

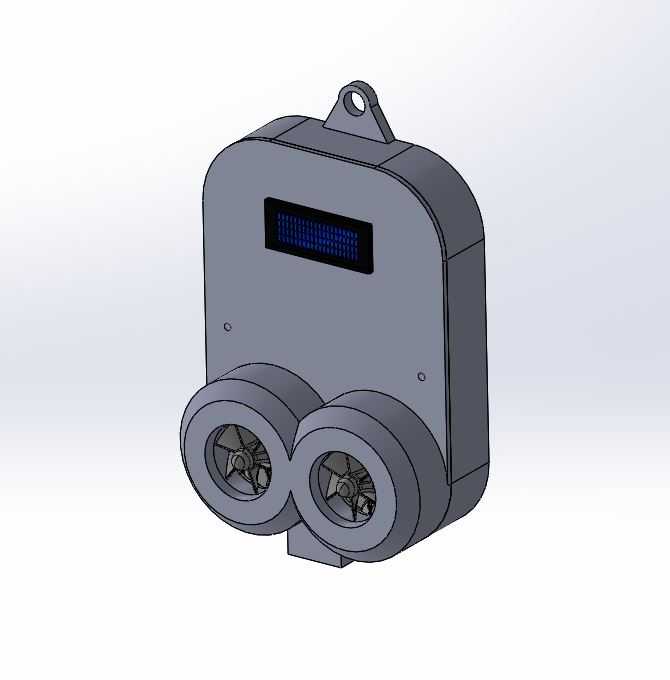

从安装边界来看，整体外形为圆角类矩形结构，上部吊耳突出主体外壳的高度控制在15mm以内，挂装时不会占用过多背部空间；两侧外壳预留了沉头安装孔位，除了挂装方式外，也可通过螺丝直接固定在垂直安装面上，适配不同的安装需求。内部元器件的布置均预留了足够的散热间隙，主控板、电子调速器等发热元件与外壳内壁保留了3mm以上的空气流通层，设备运行时内部热量可随风机带动的气流自然排出，无需额外加装散热部件。

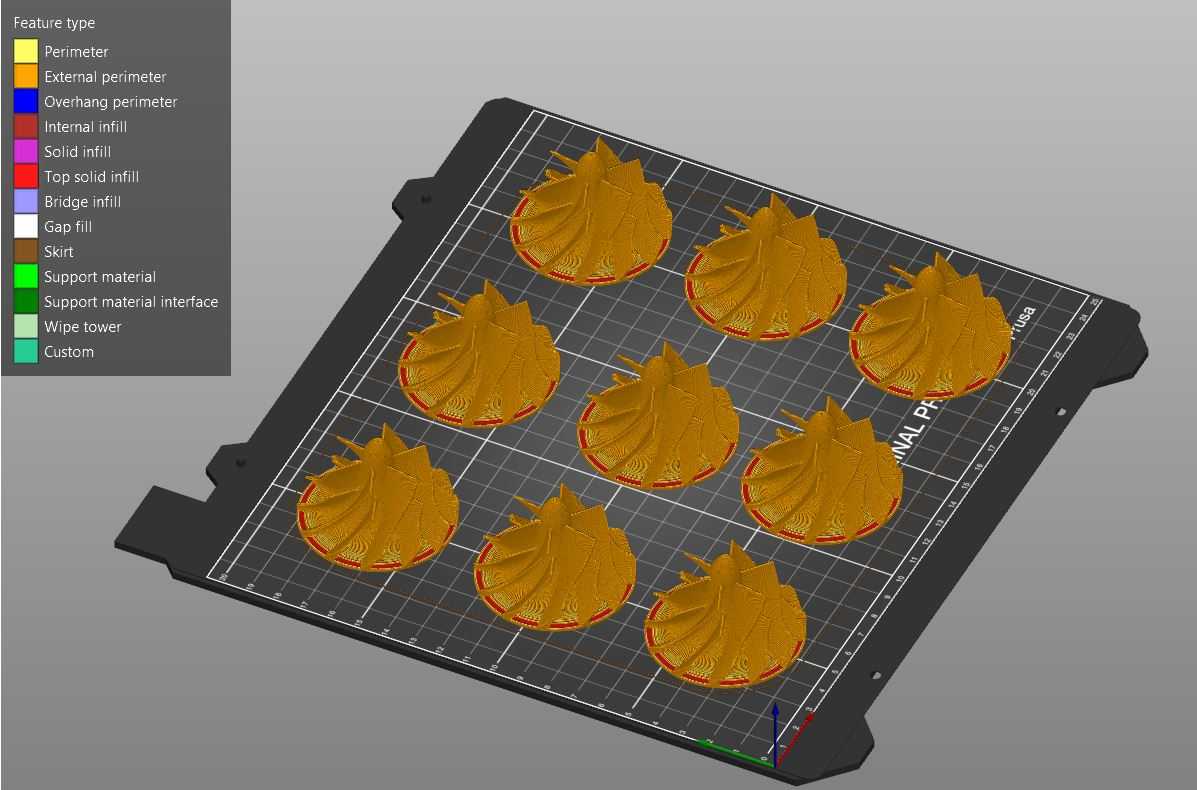

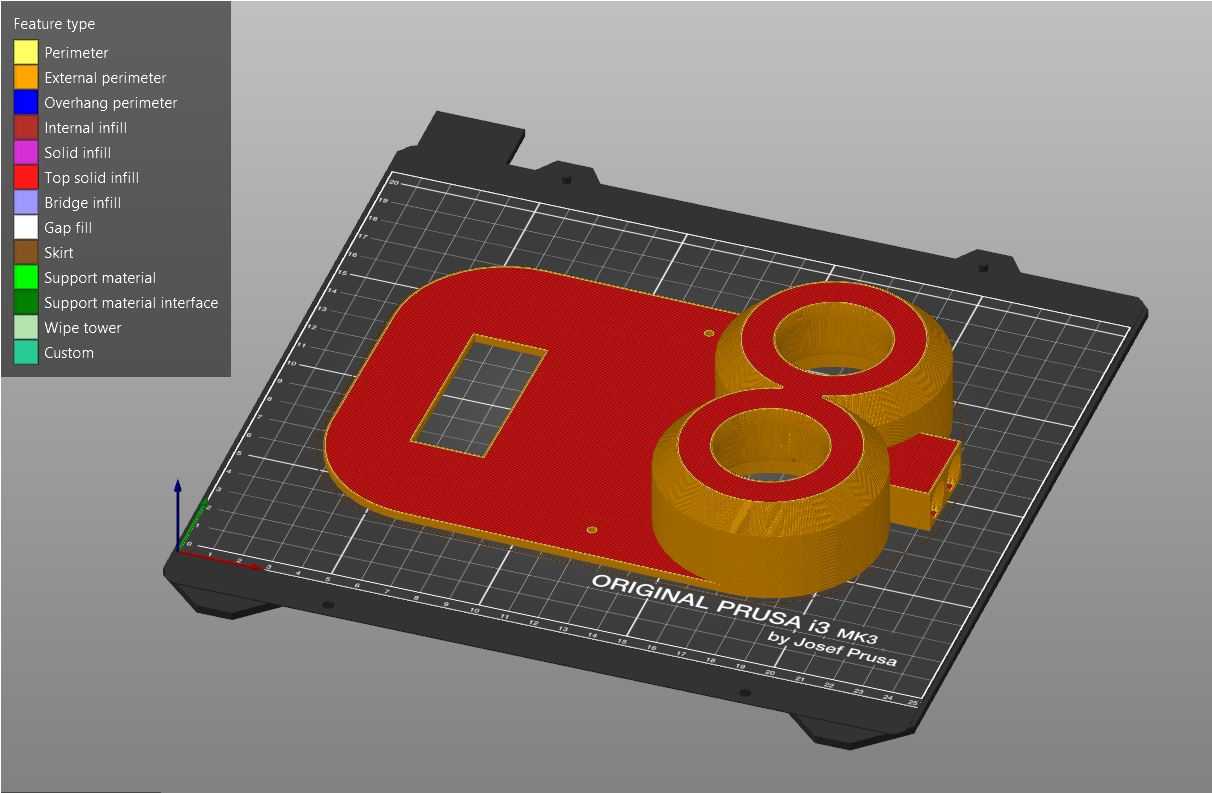

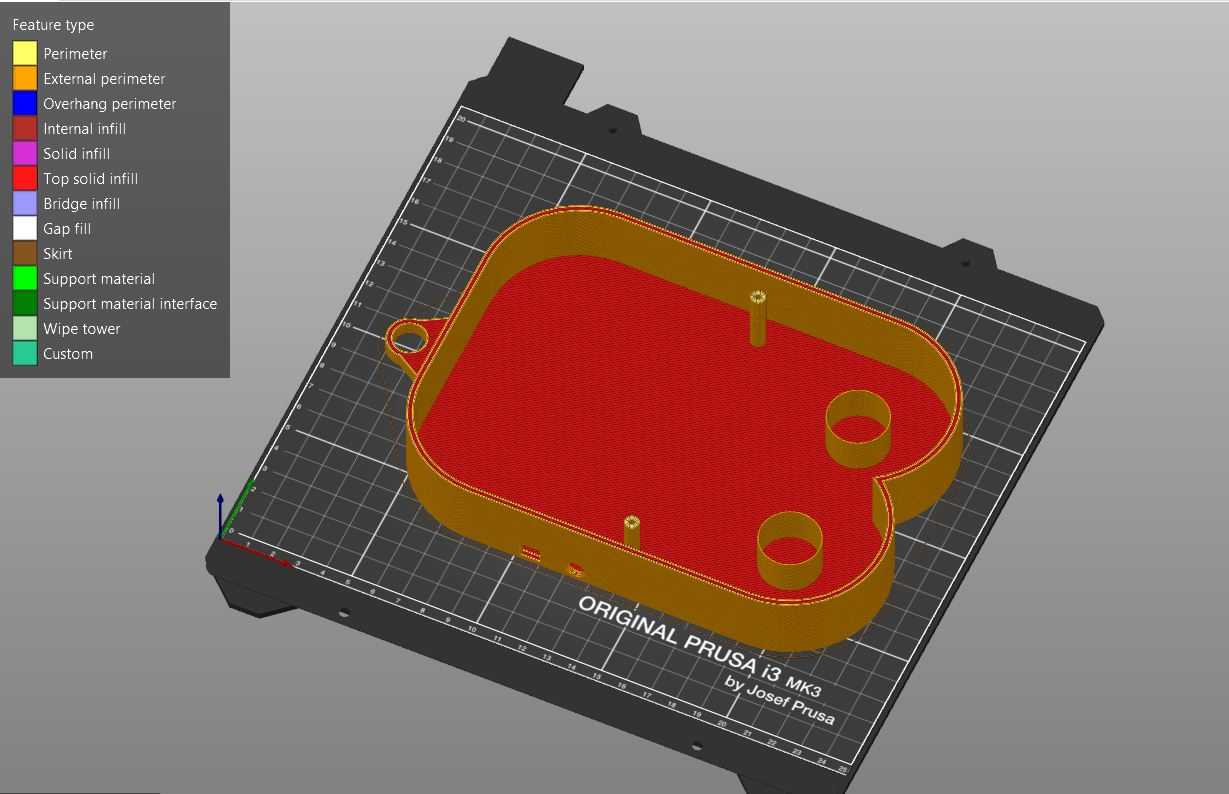

设计过程中针对3D打印工艺做了专门的结构优化，所有外壳壁厚统一设置为2mm，既保证了结构强度，又避免了打印过程中出现翘曲变形；内部元器件的安装柱均做了圆角过渡处理，减少打印时的应力集中问题，打印完成后无需额外做支撑去除后的打磨处理，即可直接完成元器件装配。所有内部走线的线槽均与外壳一体打印成型，装配时可直接将线材嵌入线槽内，无需额外使用扎带固定，提升了装配效率。

在功能扩展性上，主控板预留了额外的IO接口，可根据使用需求加装温湿度传感器、风速传感器等元件，实现根据环境参数自动调节风机转速的功能，适配更复杂的使用场景。电池仓采用抽拉式结构设计，更换备用电池时无需拆解整个外壳，仅需抽出电池仓即可完成替换，减少维护时的工作量。
