树莓派CSI/DSI柔性线缆转接延长板

　　做嵌入式视觉和显示项目的工程师应该都遇到过这类问题：树莓派原配的CSI摄像头排线、DSI显示屏排线长度固定，当设备需要把摄像头、屏幕布置在远离主板的位置，或者需要调整安装角度避开结构干涉时，原配排线要么长度不够，要么反复弯折容易损坏芯线，这时候就需要这类FPC转接延长板来解决布线难题。

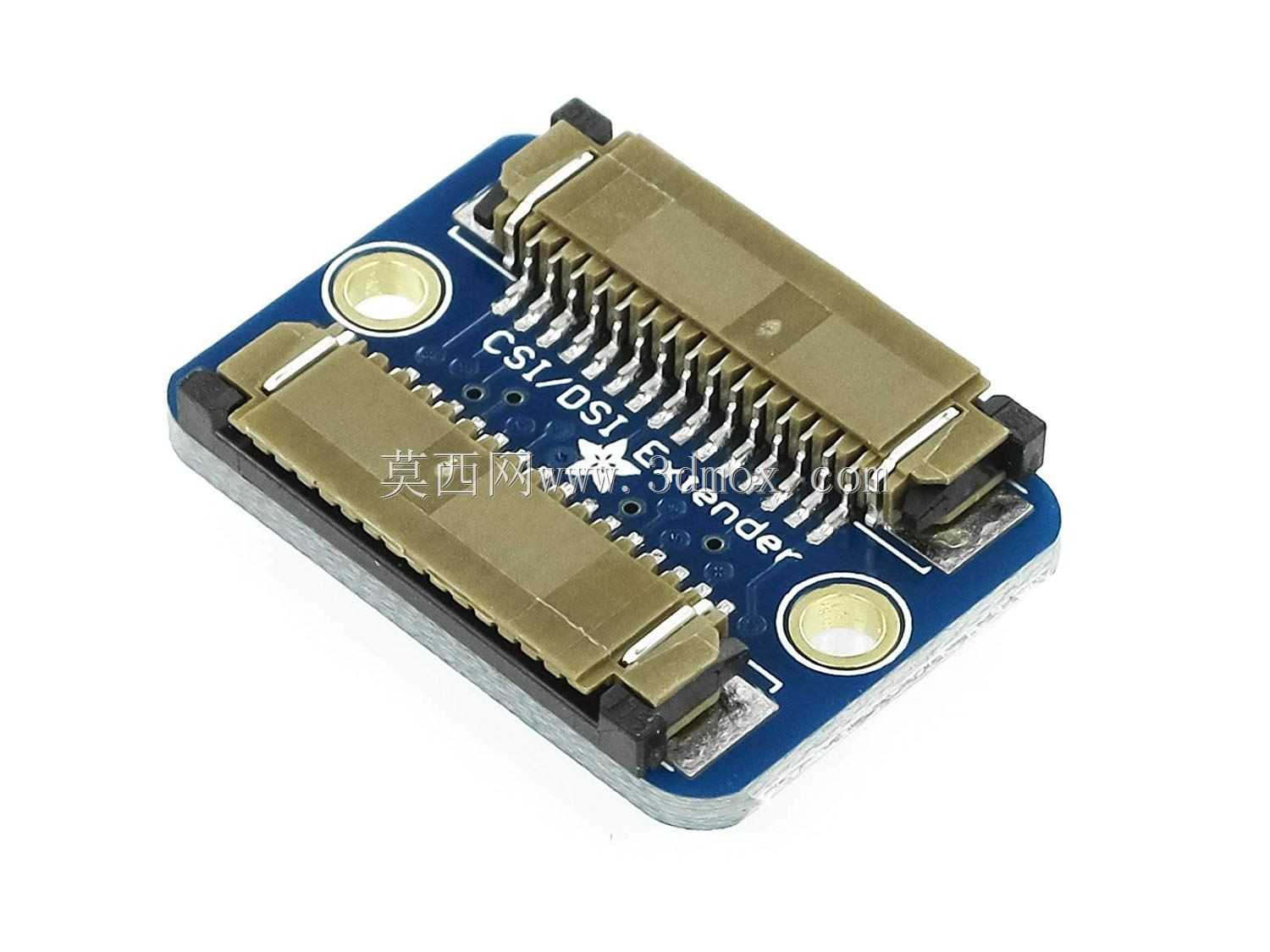

　　这款转接板核心是适配15针、1.0mm螺距的标准柔性扁平线缆，板载两个同规格的翻盖式FPC连接器，分别对应输入和输出端，使用时只需将两段同规格FFC排线分别插入两端连接器，压下翻盖锁扣即可完成信号通路的延长，不需要额外焊接，也不需要改动原有设备的接线定义，完全兼容树莓派系列主板原生的CSI、DSI接口信号定义，不会出现信号衰减或者引脚定义错位的问题。这里要特别注意安装适配边界：这款转接板针对的是标准厚度的15针1.0mm间距FPC排线，并不适配Pi Zero系列使用的薄型CSI连接器，如果要在Pi Zero上使用，需要额外搭配对应的薄型转标准厚度FPC的适配接头，不能直接插装，否则会出现接触不良、锁扣扣不紧的问题，这点在结构选型时必须提前确认，避免安装时出现适配故障。

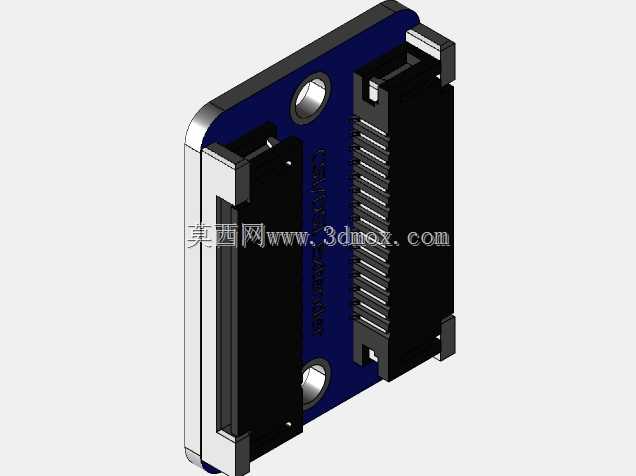

　　从结构设计角度看，这款转接板采用FR-4环氧玻纤基板，板厚控制在1.2mm，兼顾结构强度和轻薄性，板上预留两个直径3.2mm的金属化安装孔，孔位中心距经过精准匹配，可以直接用M3铜柱或者螺丝固定在设备壳体、支架上，避免使用过程中转接板晃动导致排线松脱。两个FPC连接器采用卧式贴装布局，连接器的翻盖锁扣朝向板外侧，插装排线时不需要额外预留板上方的操作空间，只需要在板的侧边留出足够的排线弯折半径即可，对于内部空间紧凑的嵌入式设备来说，这种布局能大幅降低安装空间要求，不会和周边的电容、接插件等元器件产生结构干涉。

　　在实际应用场景中，这类转接板的使用范围非常广：比如做智能视觉检测的小型设备，需要把CSI摄像头布置在设备检测工位的前端，而树莓派主板安装在设备后部的控制仓内，原配排线长度不足时，就可以通过这款转接板加接一段同规格FPC排线，实现信号的长距离传输；再比如做便携式显示终端的项目，DSI屏幕需要翻转或者调整安装位置，原有排线长度受限，也可以通过这款转接板延长布线距离，同时可以根据安装路径调整排线的弯折走向，避开壳体内的加强筋、电池仓等结构障碍。还有做开源硬件二次开发的场景，很多开发者会把树莓派的摄像头、屏幕外置到自定义的外壳结构中，这时候转接板可以作为中间的固定连接节点，把主板端和外设端的排线分别固定，减少排线接口处的应力拉扯，避免日常使用中排线被扯松、扯断，提升设备整体的连接可靠性。

　　从设计细节上看，板上的走线完全遵循高速差分信号的布线规则，CSI和DSI接口的高速信号走线做了等长处理，阻抗控制在差分100Ω的标准要求，延长之后不会出现信号丢包、屏幕闪屏、摄像头画面花屏的问题，和直接使用长排线的信号表现一致。连接器采用的是带锁扣的翻盖式结构，和树莓派主板原生的FPC连接器结构一致，排线插入后锁扣压紧排线的金手指部位，接触电阻小，抗振动性能好，即使设备在移动、轻微振动的场景下使用，也不会出现接触不良的问题。板的四个角做了圆角处理，避免安装时尖角刮伤排线或者操作人员的手部，表面做了阻焊层处理，焊点均匀饱满，没有虚焊、漏焊的问题，安装孔内做了金属化包边，多次拆装螺丝也不会出现基板开裂、孔位磨损的问题。

　　在安装尺寸边界上，整个转接板的外形尺寸控制在长30mm、宽20mm的范围内，属于非常小巧的规格，安装时只需要预留出35mm*25mm的安装平面空间，同时在两个连接器的外侧分别留出至少10mm的排线插装操作空间，以及5mm以上的排线弯折半径空间，就可以顺利完成安装。如果是在密闭壳体内安装，还要注意转接板和周边金属结构件之间做绝缘处理，避免基板上的焊点和金属件接触造成短路，通常可以在板的背面贴一层绝缘麦拉片，或者用绝缘尼龙柱固定，就能满足绝缘要求。

　　很多工程师在做这类延长方案的时候会选择直接采购长的FPC排线，但长排线在运输和安装过程中更容易出现折损，而且不同批次的长排线品质参差不齐，反而不如用标准长度的排线搭配这种转接板灵活，当需要调整布线长度时，只需要更换不同长度的标准排线即可，不需要重新定制特殊长度的排线，在样机调试阶段这种方案的灵活性优势非常明显，可以大幅缩短调试周期，降低物料成本。同时这种转接板属于无源器件，不需要额外供电，也没有信号放大电路，不会引入额外的信号噪声，对于CSI、DSI这类高速视频信号来说，无源转接的信号完整性比带放大电路的有源转接方案更稳定，不会出现信号延迟、画质损失的问题，完全满足高清摄像头、高分辨率DSI屏幕的信号传输要求。
