仿真长方形压纹夹心饼干外观结构

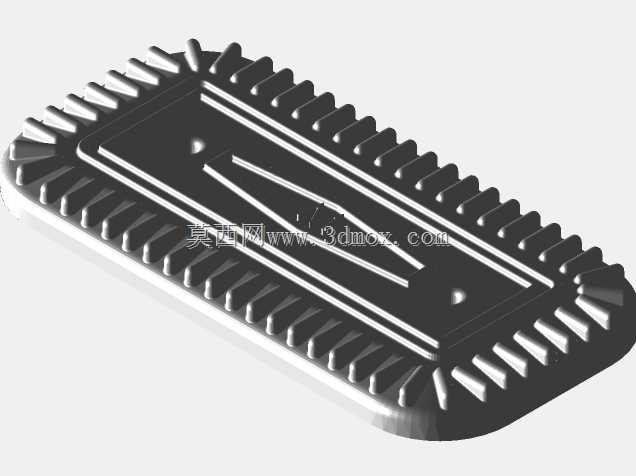

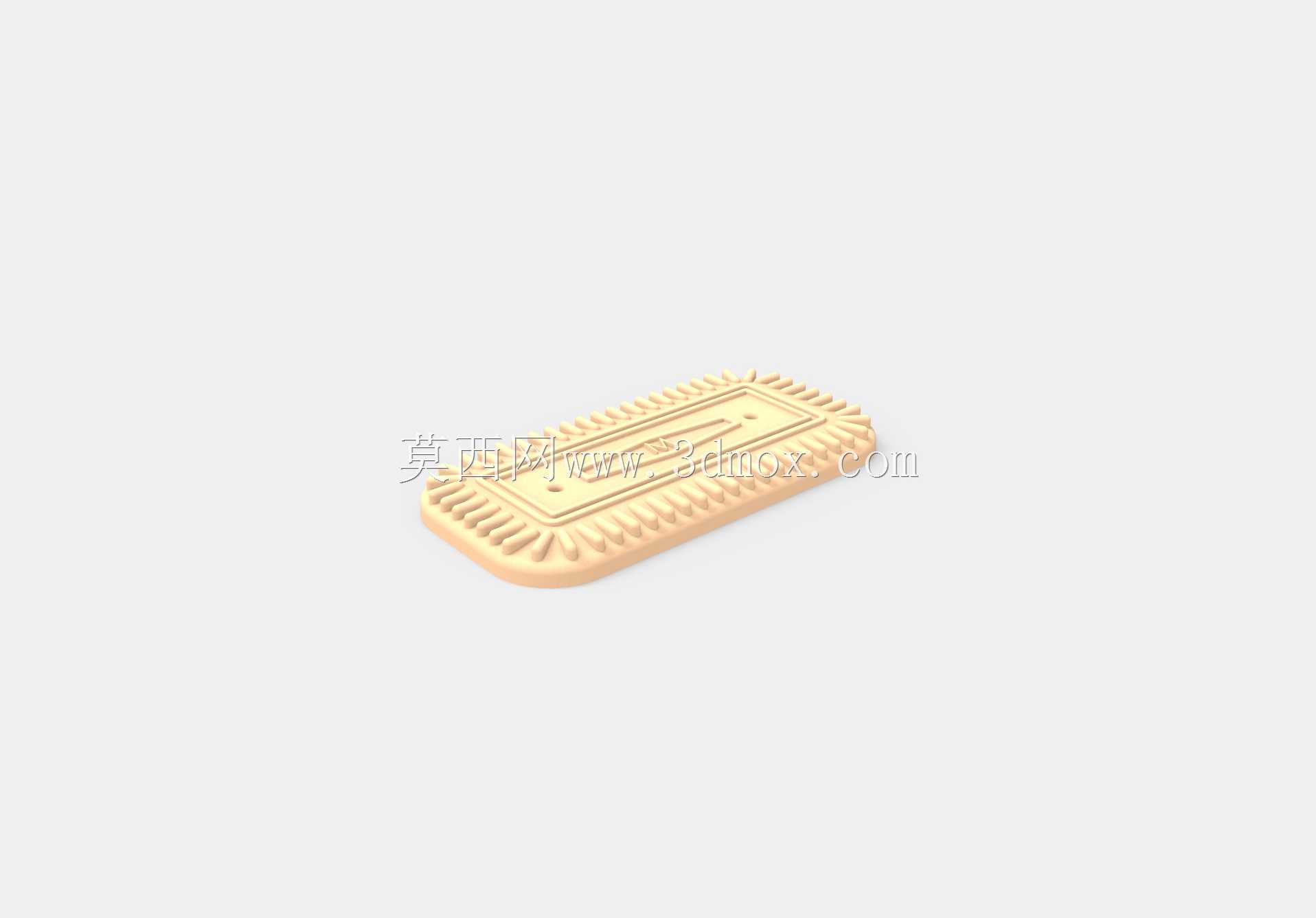

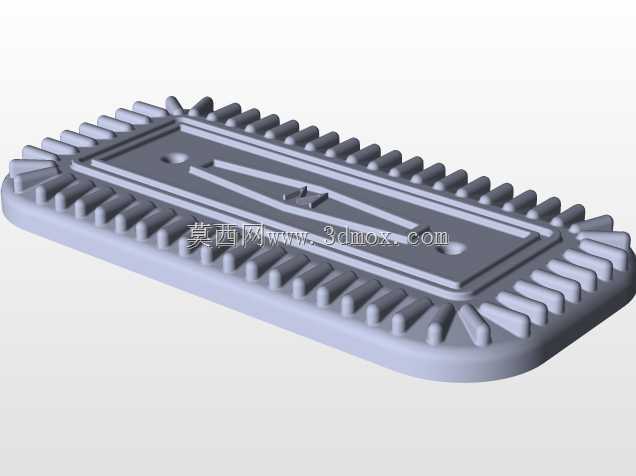

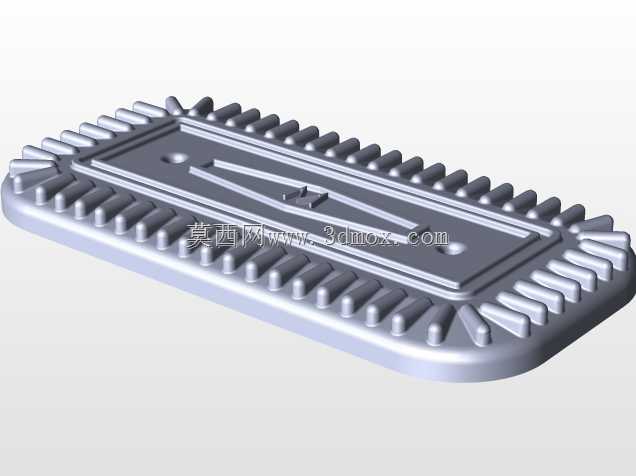

　　在食品加工装备的研发、食品展示道具制作以及休闲食品包装结构验证场景中，这类仿真饼干的三维结构数据有着很实际的应用价值。很多烘焙生产线的输送定位机构调试、食品级包装模具的型腔匹配验证，都需要和真实食品外形完全一致的数模作为参考，避免直接用实物测试带来的物料浪费与卫生管控问题。从结构设计的角度看，这款饼干的外形采用圆角长方形轮廓，边缘做了连续的齿状压纹设计，这种结构并非单纯为了外观装饰，在实际生产中，边缘的压纹结构可以在饼干压制成型环节让面团受力更均匀，减少烘烤过程中边缘开裂的概率，同时在夹心饼干的生产工序里，边缘的凹凸结构能增加两片饼干与中间夹心层的接触面积，提升夹心的附着牢固度，避免运输过程中夹心移位、饼干片分离的问题。

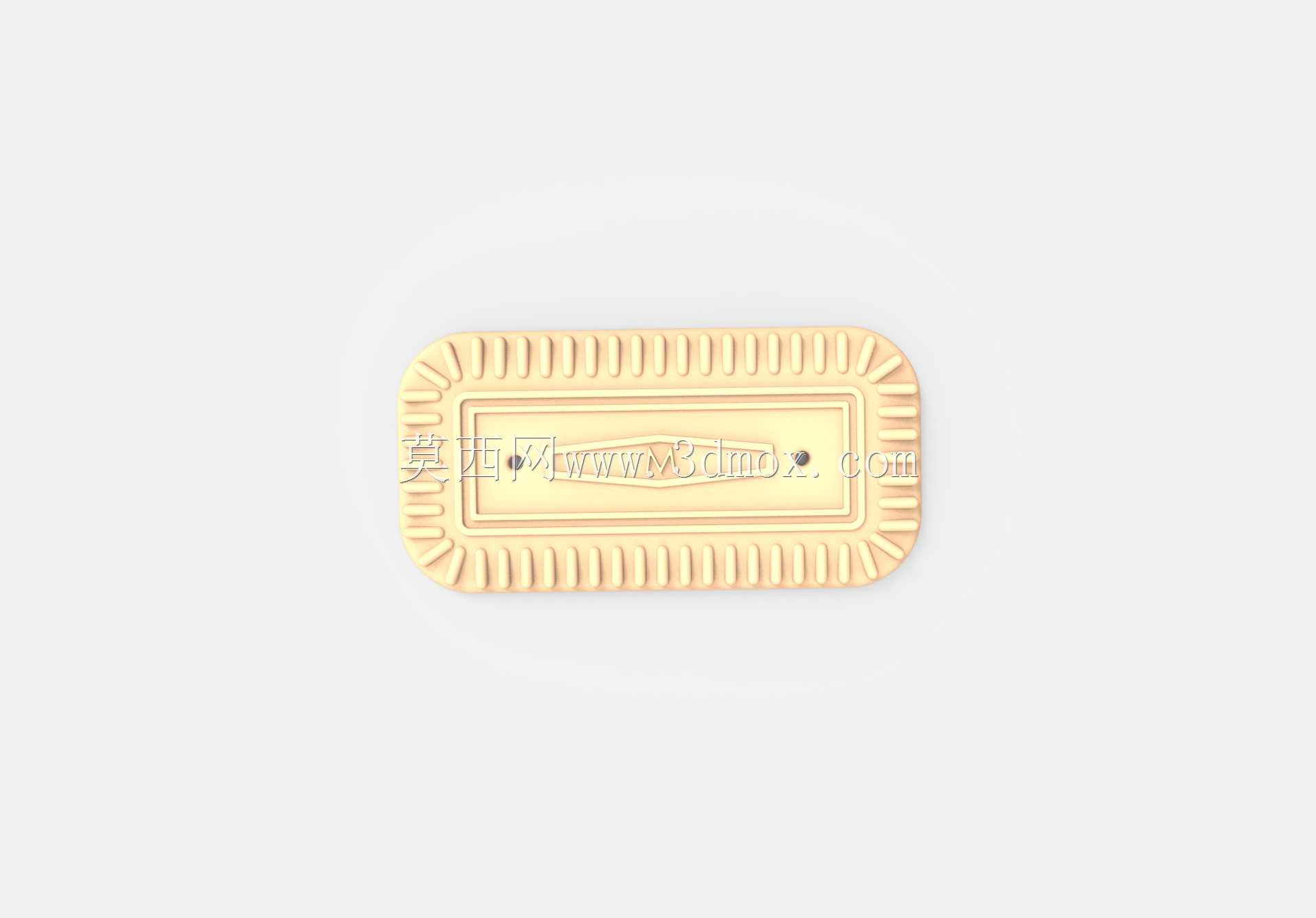

　　饼干表面的压花区域做了内凹的边框设计，中间的标识压痕深度控制在合理范围，既保证了外观的辨识度，又不会因为压痕过深导致饼干局部厚度过薄，在生产转运、包装堆叠过程中出现局部碎裂的情况。做这类食品模型的结构设计时，首先要还原真实产品的脱模斜度，所有压纹、压花的侧壁都要做微小的拔模角度处理，和实际饼干生产中压制模具的脱模要求匹配，这样导出的数模才能直接用于生产模具的结构验证，不需要二次调整拔模参数。外形尺寸的设定参考市售主流长方形夹心饼干的常规规格，整体长宽比例控制在2:1左右，厚度根据不同品类的饼干做对应匹配，边缘齿纹的间距、深度都和真实量产产品保持一致，在做包装机的进料导轨设计时，可以直接用这个数模做间隙配合验证，

　　确保导轨和饼干边缘的间隙控制在合理范围，既不会因为间隙过小卡料，也不会因为间隙过大导致输送过程中饼干姿态偏移，影响后续的包装、叠片工序。在食品展示道具的开发场景中，这个数模可以直接用于3D打印或者注塑开模，制作出和真实饼干外观完全一致的仿真样品，用于商超陈列、食品包装的效果图渲染，不需要反复扫描实物调整模型细节。做结构设计的时候还要考虑实际生产中的收缩率问题，饼干在烘烤过程中会有均匀的体积收缩，数模的尺寸是按照烘烤完成后的成品尺寸构建的，在对应压制模具的设计时，可以根据面团的材质特性，在这个数模的基础上均匀放大对应的收缩率尺寸，就能直接得到模具的型腔数据，减少模具设计的重复建模工作量。另外，

　　饼干表面的所有圆角过渡都做了统一的R角处理，没有尖锐的棱角，这也和真实食品的生产要求匹配，避免尖锐棱角在生产过程中出现应力集中，导致饼干容易碎裂，同时在包装环节，光滑的圆角过渡也不会划破包装膜，提升包装工序的良品率。在做自动化生产线的视觉定位系统调试时，这个高精度的外观模型可以用来生成虚拟的视觉识别样本，提前调试视觉算法的识别精度，不管是边缘轮廓识别还是表面特征定位，都能通过这个数模渲染出不同光照、不同角度的样本图，缩短现场调试的周期。很多刚接触食品机械设计的工程师，容易忽略食品本身的外形细节对设备运行的影响，比如饼干边缘的齿纹形状，如果和输送拨叉的结构不匹配，就会出现拨料不稳、饼干翻面的问题，用这个精准的数模做运动仿真，就能提前发现干涉或者配合间隙不合理的问题，在设计阶段就完成结构优化，避免设备加工组装后再反复整改。
