撬装式多筒体干燥换热集成装置

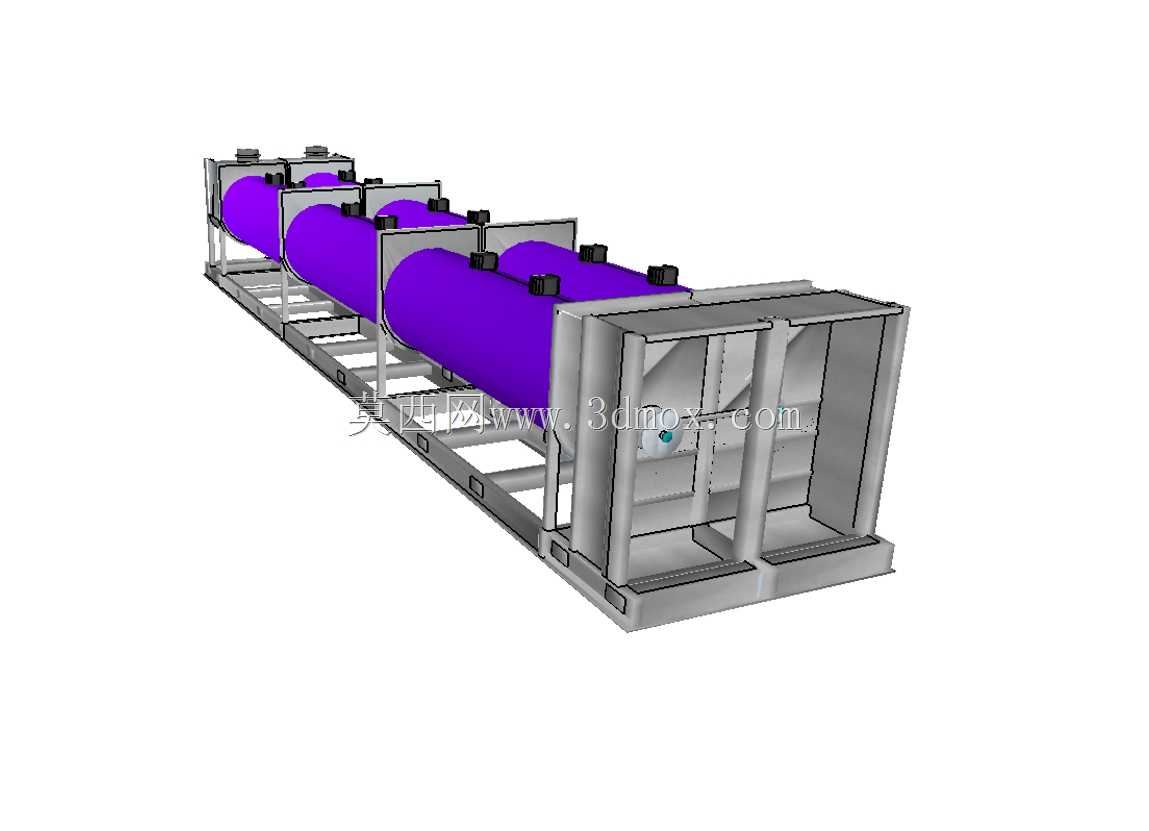

　　这套集成式热工设备主要面向中小型工业生产场景的连续供热与物料干燥需求，常见于农产品加工、建材预处理、化工粉体烘干这类需要稳定热源配合连续干燥作业的生产线，区别于分散布置的独立锅炉与干燥筒体，该装置将供热单元、干燥换热单元、风道接口全部集成在统一的撬装底座上，现场安装时仅需对接进料口、出料口、排烟管路与外部能源接口即可完成部署，大幅减少现场施工的管路焊接与机架找平工作量。从结构设计逻辑来看，整体采用线性排布的多组卧式筒体结构，前端设置的箱型结构为热风分配与进料导流段，内部设置分层导流板，避免热风直接冲刷筒体局部造成热应力集中，同时保证进入各段筒体的热风风速均匀，减少筒内物料干燥不均的问题。四组平行布置的紫色筒体为核心换热干燥段，

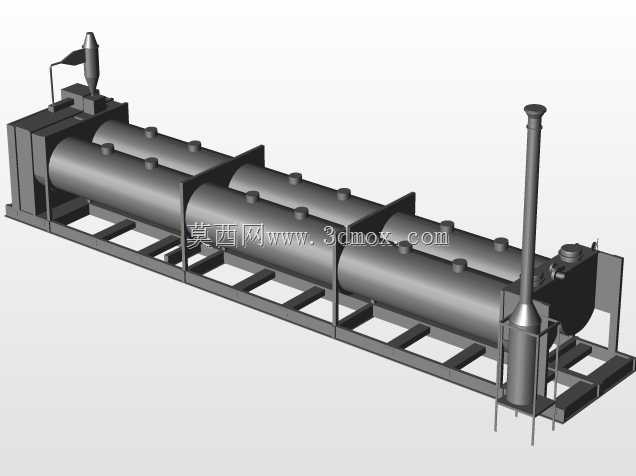

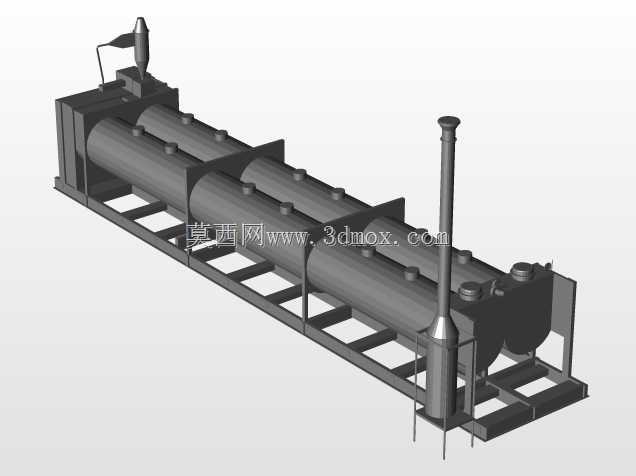

　　筒体外围设置的黑色快开压块为检修口锁紧结构，无需大型吊装工具即可快速开启检修口，清理筒内积料或更换内部导料板，相比传统法兰连接的检修结构，单人即可完成日常维护操作，降低运维阶段的人力成本。底部的撬装框架采用型钢焊接成型，框架的纵梁与横梁排布充分考虑了公路运输的尺寸边界，整体宽度控制在常规货运车辆的限宽范围内，底座上预留的地脚安装孔为长圆孔设计，允许现场安装时存在±15mm的位置偏差，降低土建基础的施工精度要求。设备的安装边界需要重点关注前端风道箱的操作空间，检修侧预留不小于1.2米的通行与操作距离，筒体尾部的出料端预留0.8米的出料设备对接空间，顶部的排烟接口位置避开厂房梁柱结构，避免现场安装时出现管路干涉。在功能实现上，

　　前端供热单元产生的洁净热风经分配段均匀送入各干燥筒体，筒内设置的导料板随筒体转动时带动物料匀速翻动，保证物料与热风充分接触完成热交换，蒸发的水汽随尾部排风统一收集处理，多筒体并联的设计相比同处理量的单筒体设备，整体长度缩短近30%，更适合厂房长度有限的生产场地。设计过程中针对撬装底座的承重做了专项校核，满载工况下底座的最大挠度控制在1/1000以内，避免长期运行后底座变形导致筒体转动卡滞，各筒体的支撑座采用可调式结构，装配时可通过调整支撑座高度保证筒体的同轴度误差控制在2mm以内，减少转动密封件的磨损速度。设备的接口全部采用标准化法兰设计，可直接对接市面上主流的进料绞龙、出料输送设备，无需额外制作过渡连接段，风道接口处预留的温压传感器安装位，方便后期接入生产线的自控系统，实现热风温度、筒内负压的实时调节，匹配不同含水率物料的干燥工艺要求。
