带搅拌及喷嘴结构的立式储料罐体

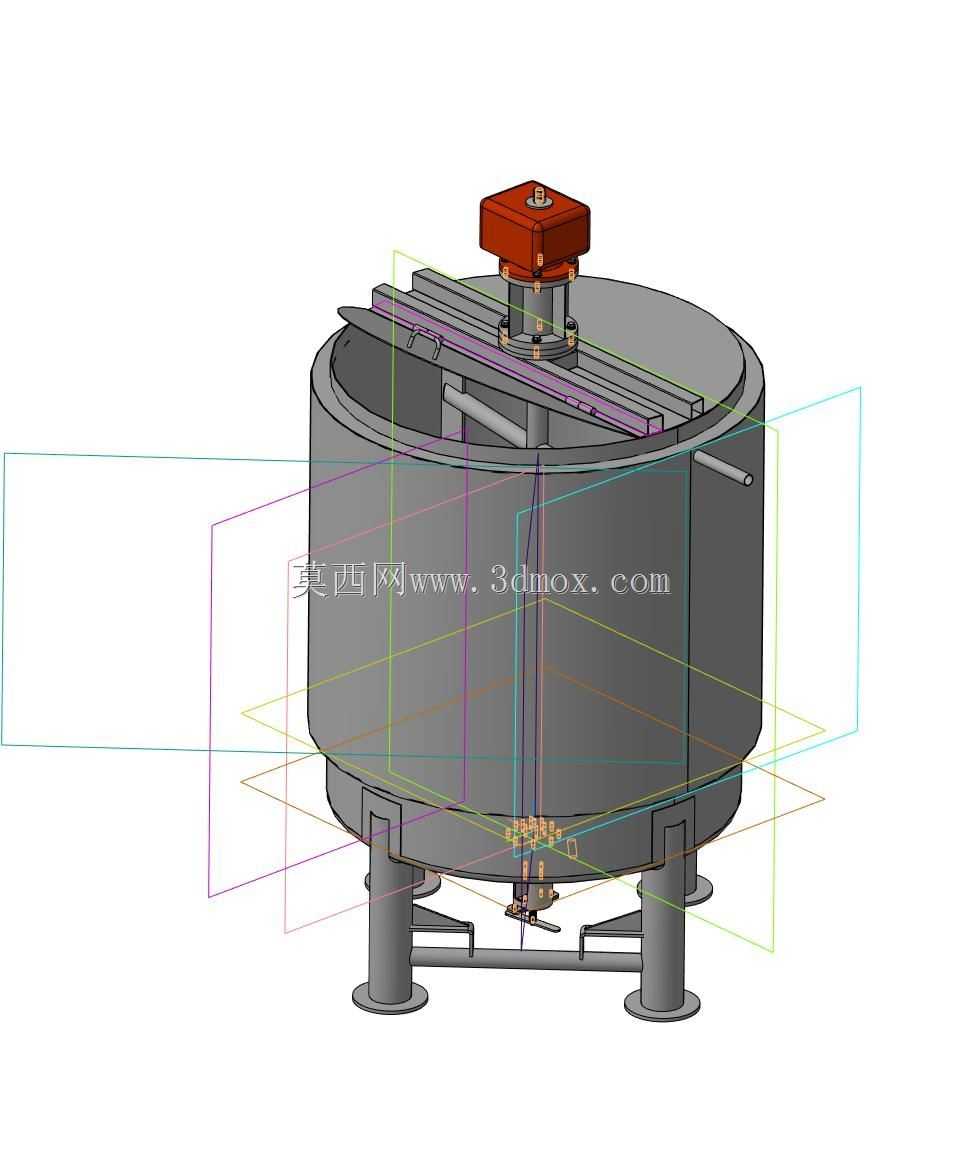

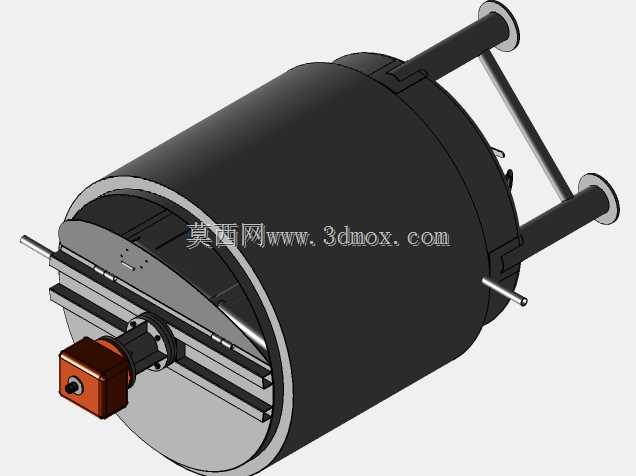

在精细化工、食品配料、水处理药剂调配等生产场景中，这类带内置搅拌与侧壁喷嘴的立式储槽是物料暂存与预混工序的核心配套设备，区别于单纯的静态存储容器，它能在储料环节同步完成均质、防沉降、残留冲洗等作业，省去物料转序的额外泵送与设备投入。从结构设计逻辑来看，罐体采用立式圆柱壳结构搭配标准椭圆封底，这种构型在同等容积下耗材占比最优，同时能避免罐底物料堆积死角，三支支腿沿罐底下部环向均布，支腿底部预留安装地脚孔，安装时需保证支腿支撑面的平面度公差不超过2mm，防止罐体倾斜导致搅拌轴运行时出现偏磨。顶部驱动装置采用法兰直连的安装方式，搅拌轴沿罐体中心垂直向下布置，轴端搭配桨叶结构，桨叶的安装角度经过匹配调整，运转时可推动罐内物料形成轴向与径向结合的流场，避免轻组分浮于液面、重组分沉积罐底的分层问题。侧壁设置的喷嘴采用切向安装角度，接入外部压力流体后，可在罐内形成旋流辅助搅拌，在物料排空阶段还可作为冲洗接口，对罐壁附着的残留物料进行冲刷清洁，减少人工清罐的作业频次与安全风险。罐体顶部预留了物料注入口、排气口的安装位，侧壁下部设置出料接口，所有接口的法兰尺寸均匹配行业通用管路标准，方便现场管路对接。设计时重点校核了搅拌运行时的罐体动载荷，支腿的承载能力按满载物料重量的1.5倍安全系数取值，搅拌轴的径向跳动公差控制在合理区间，避免运转时与罐内其他构件发生干涉，同时在罐体上部设置了防晃结构，抵消搅拌运转时产生的流体冲击力对罐体稳定性的影响。这类设备的安装边界需要预留顶部驱动装置的检修空间，以及侧面管路的操作空间，罐体中心到周边构筑物的距离不小于800mm，满足日常操作与后期维护的空间需求，适配中小批量生产环节的物料存储与预处理需求，可根据实际处理的物料特性调整桨叶形式与喷嘴的喷射角度，适配不同粘度、不同固含量的物料处理工况。
