1英寸NPT接口液体流量开关结构设计

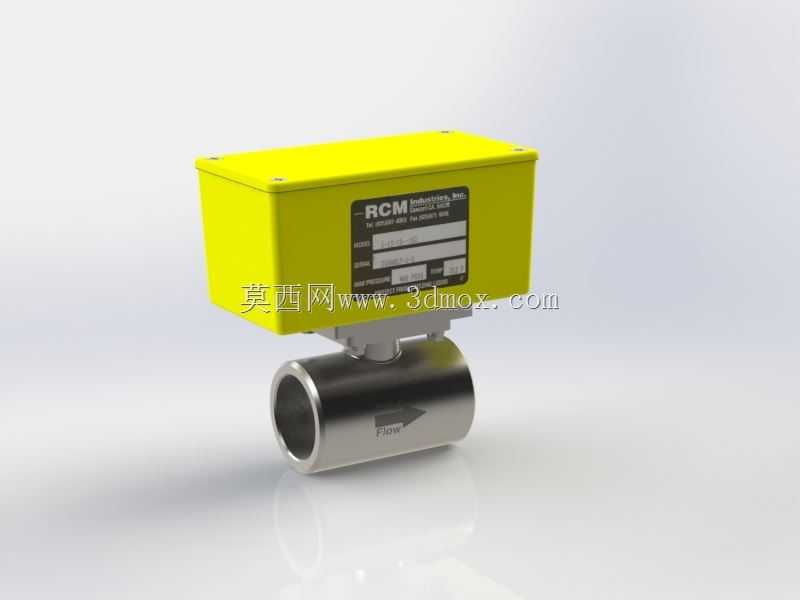

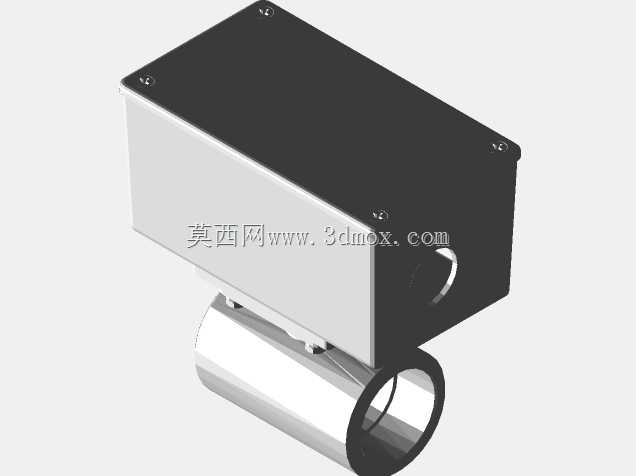

在液压站冷却循环、润滑油输送管路、工业水处理供水支路这类对液体通断、流量阈值有监控需求的场景里，这类带1英寸NPT螺纹端口的液体流量开关是管路系统里不可或缺的测控元件，它不需要复杂的外接变送单元，依靠管路内流体流动产生的推动力触发内部微动结构，就能输出通断信号给上位控制系统，实现断流保护、流量超限报警这类基础逻辑控制。从结构设计逻辑来看，这款流量开关采用上下分体式布局，下部是直通式的流体过流段，整体为圆柱形不锈钢材质，流体沿轴向直通流过，没有多余的流道弯折，能最大程度降低管路压损，避免在输送高粘度液压油、带微小杂质的循环水时出现流道堵塞的问题；上部是独立的电气防护壳体，采用亮黄色工程塑料压铸成型，壳体边缘做了圆角过渡处理，所有拼接缝处都设计了嵌入式密封胶条安装槽，能满足工业现场常见的溅水、粉尘环境下的防护要求，壳体表面预留的铭牌安装位可以清晰标注动作流量值、耐压等级、接线定义这类运维必需的参数。过流段两端的1英寸NPT锥管螺纹是工业管路系统里的通用连接规格，不需要额外定制转接头就能直接对接同规格的镀锌钢管、不锈钢液压管路，安装时只需要在螺纹处缠绕合适厚度的聚四氟乙烯密封带，按照标准扭矩拧紧就能保证密封性能，不会出现渗漏问题；过流段外壁压制的流向箭头标识，能避免现场安装人员接反管路导致开关无法正常触发，这个细节在现场施工人员流动性大、安装交底不到位的场景里能大幅降低装反返工的概率。上部电气盒的内部腔体预留了足够的接线空间，微动触发元件通过密封隔层和下部过流腔体完全隔开，就算长期接触带一定温度的液压油、工业水，也不会出现流体渗入电气腔导致短路的问题；电气盒的出线位置设计在壳体侧下方，能避免现场管路凝露形成的水珠顺着线缆流入接线端子，这种细节设计在湿度较大的水处理车间、昼夜温差大的户外液压站场景里，能有效降低电气故障的发生概率。从建模的角度来说，做这款流量开关的三维结构时，首先要保证NPT螺纹的参数符合标准锥度要求，不能做成普通直螺纹导致装配干涉，其次要注意上下两部分连接的定位台阶尺寸，保证装配后电气盒和过流段的同轴度，避免内部触发机构出现卡滞；过流段的内径尺寸要匹配1英寸NPT螺纹的通径要求，不能出现通径缩口导致实际压损超出设计值的问题，电气盒的壁厚要均匀，避免注塑生产时出现缩痕、变形，影响密封性能。在实际选型应用时，这款流量开关可以直接串接在管路的水平段，不需要额外加装旁通支路，日常运维时也不需要拆解管路就能直接检查上部电气盒的接线状态，相比插入式的流量传感器，它的整体结构更紧凑，占用的管路安装空间更小，对于布局紧凑的小型液压站、集成式水处理机组来说，能有效节省管路排布空间；它的触发动作是纯机械结构实现，不需要外接供电就能通过流体推动触发，配合简单的继电器回路就能实现控制功能，在一些供电条件受限、对可靠性要求极高的工况下，比电子式流量开关的抗干扰能力更强，不会因为现场电磁干扰出现误触发的问题。在做管路系统三维布局时，要注意给这款流量开关的上部电气盒预留足够的接线操作空间，不能紧贴墙面或者其他管路部件布置，要保证运维人员能徒手打开电气盒盖完成接线、调试操作，同时要避免把它安装在管路的最高点，防止管路内积聚的空气停留在过流段内，导致流体没有充满管路时出现误动作；如果是用在油液管路里，还要注意过流段材质和输送介质的兼容性，这款采用的不锈钢材质能适配大多数矿物液压油、水乙二醇这类常见工业流体，不需要额外做表面防腐处理就能长期稳定工作。
