基于线弹性断裂力学的裂纹应力场仿真分析模型

　　在工程结构的服役全周期中，裂纹类缺陷的萌生与扩展是决定构件剩余寿命、评估结构承载安全边界的核心影响因素，这类缺陷普遍存在于焊接接头、锻件内部夹杂区、交变载荷作用下的应力集中部位，从重型压力容器的焊缝热影响区、航空航天构件的紧固孔边，到大型旋转轴的台阶过渡处、轨道交通构件的疲劳萌生点，裂纹的存在会直接改变局部应力的传递路径，在裂尖区域形成极高的应力梯度，若不能准确量化裂尖的应力场分布与应力强度因子幅值，很容易出现结构突发断裂的恶性事故，造成不可逆的设备损坏与安全风险。

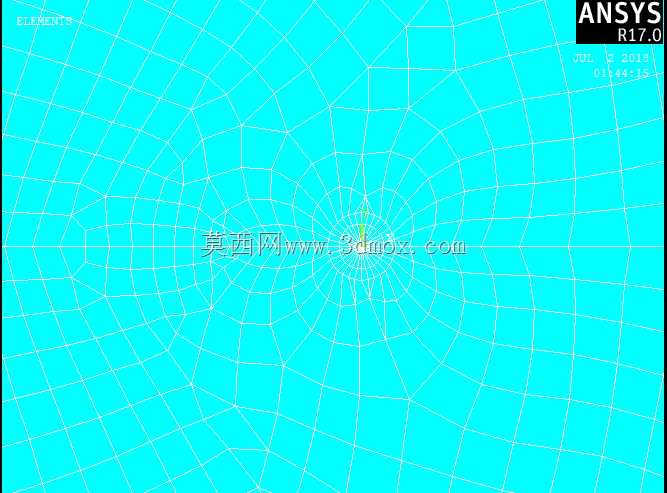

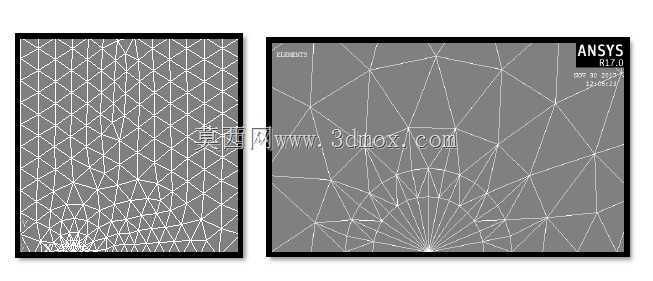

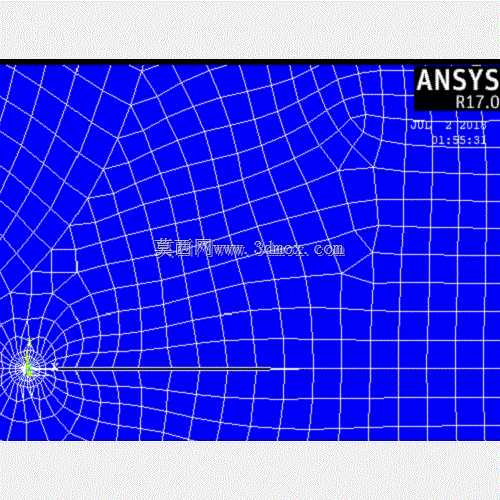

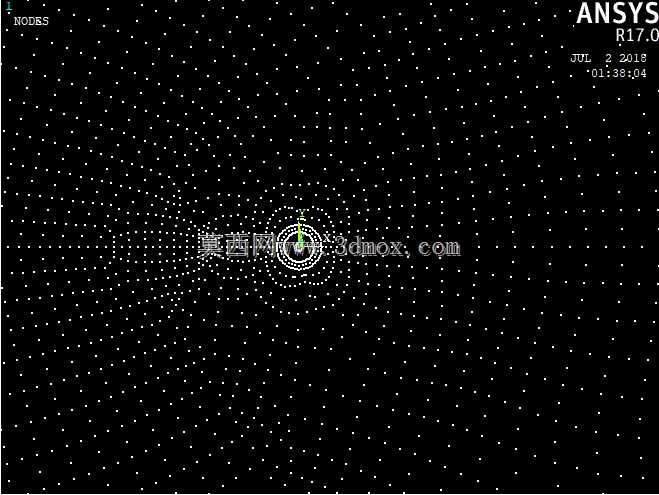

　　这套针对裂纹开展的线弹性断裂力学仿真建模成果，核心围绕裂尖应力场的求解需求搭建，在建模逻辑上覆盖了两种工程常用的分析路径：针对存在对称边界的含裂纹构件，可采用四分之一对称建模的方式，通过在对称面上施加法向位移约束，将整体模型的单元规模压缩至全模型的四分之一，大幅降低计算资源消耗，同时保证裂尖区域的网格精度；针对无规则对称边界、复杂载荷作用下的含裂纹构件，则采用整体建模的方式，完整还原构件的几何边界与载荷传递路径，避免对称约束简化带来的计算误差。建模过程中，裂尖区域采用了奇异单元的网格划分方案，将裂尖周边的单元中节点偏移至1/4边长位置，精准匹配线弹性条件下裂尖应力场的1/√r奇异性特征，保证应力强度因子的计算精度满足工程评估要求。

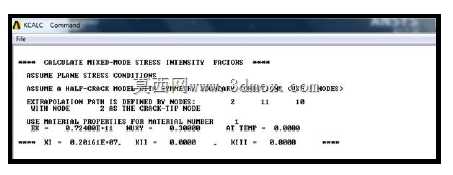

　　从工程应用的实际场景来看，这类模型可直接用于含裂纹构件的剩余强度评估，在不拆解在役设备的前提下，通过无损检测获取裂纹的实际长度、位置与走向，代入模型即可计算不同载荷工况下的裂尖应力强度因子，将计算结果与材料的断裂韧性阈值做对比，即可判断当前裂纹是否会发生失稳扩展，为设备的检修周期制定、构件更换决策提供量化的数据支撑，避免过度维修带来的成本浪费，也能防止因评估不足导致的结构失效。在产品的设计验证阶段，这类模型也可用于结构的抗断裂设计优化，通过在设计阶段预设不同位置、不同尺寸的初始裂纹缺陷，计算不同结构形式下的裂尖应力强度因子变化规律，针对性优化结构的过渡圆角、焊缝布置、载荷传递路径，降低裂尖区域的应力集中系数，从设计源头提升结构的抗断裂能力。

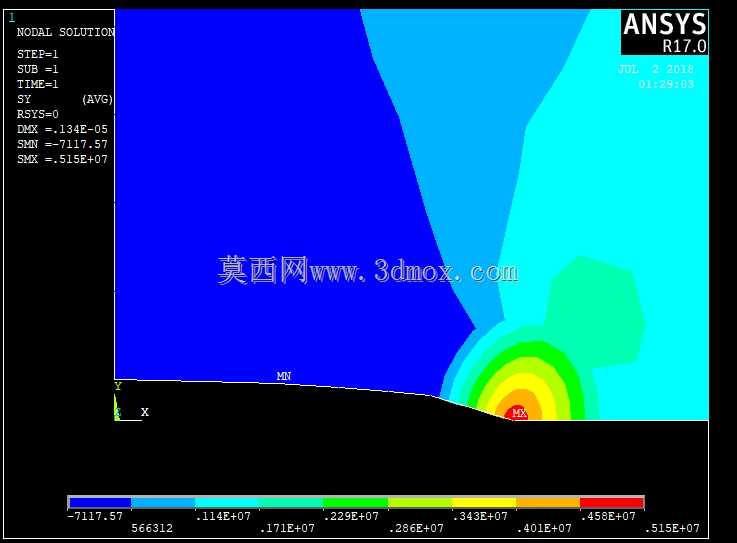

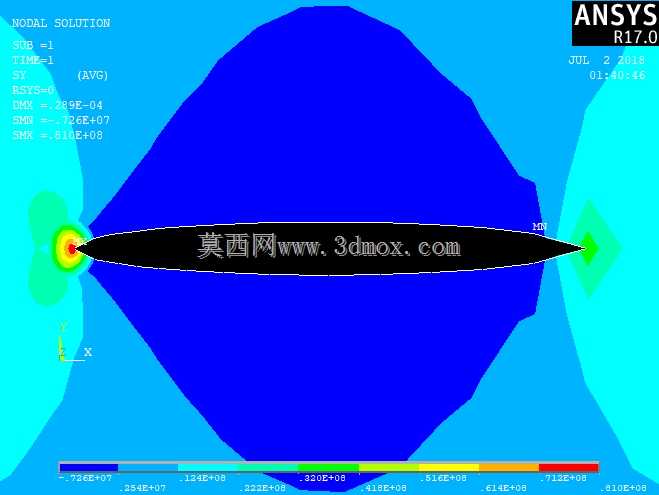

　　模型的应力场求解结果可与Westergaard解析方程的计算结果形成对照验证，通过曲线拟合的方式修正数值计算中的网格离散误差，保证仿真结果与理论解的偏差控制在工程允许的5%以内，完全满足工程评估的精度要求。在建模的边界处理上，模型严格匹配实际构件的安装约束条件，针对受内压的容器类构件，在裂纹面施加对应的内压载荷，针对受交变弯曲载荷的轴类构件，在对应位置施加弯曲载荷与扭矩，还原构件实际服役过程中的真实受力状态，避免边界条件简化过度导致的计算结果失真。裂尖区域的网格尺寸经过多轮迭代验证，在保证计算精度的前提下平衡计算效率，既不会因网格过粗导致裂尖奇异性模拟失效，也不会因网格过密造成不必要的计算资源浪费，适合不同规模的含裂纹结构评估场景使用。

　　在实际的工程落地中，这类建模思路可适配不同材料的线弹性断裂分析需求，无论是金属材料构件的平面应变断裂评估，还是硬质非金属材料的脆性断裂分析，只需替换对应的材料弹性模量、泊松比与断裂韧性参数，即可快速完成对应场景的分析计算，无需重新搭建建模框架。针对穿透裂纹、表面裂纹等不同的裂纹形式，也可在基础模型上调整裂纹的几何形态与位置，快速适配不同的缺陷检测结果，大幅提升断裂力学评估的工作效率，改变传统断裂评估中依赖解析公式、无法适配复杂结构与复杂载荷场景的痛点，让断裂力学评估从实验室的理论计算走向工程现场的实际应用，为在役设备的安全运维、新结构的抗断裂设计提供可靠的数值分析支撑。
