6毫米钢丝矫直线圈校直设备结构设计

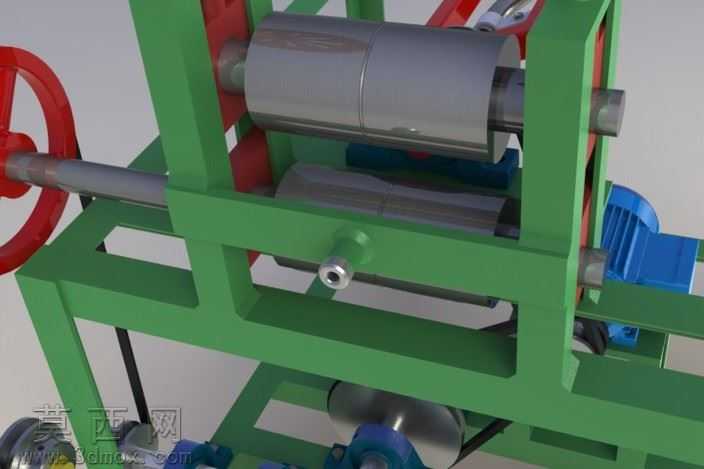

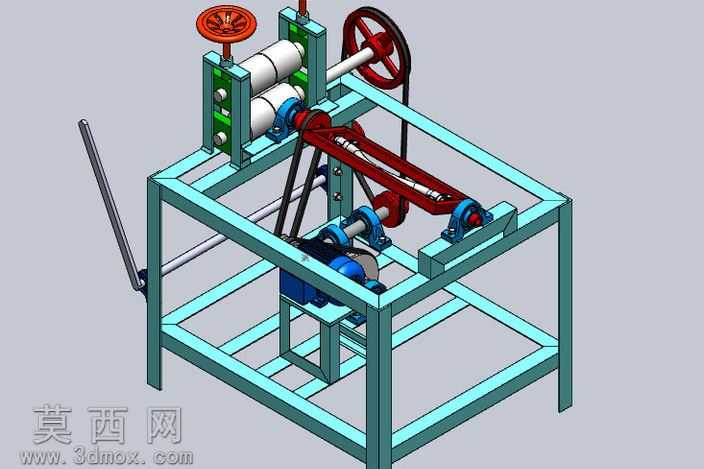

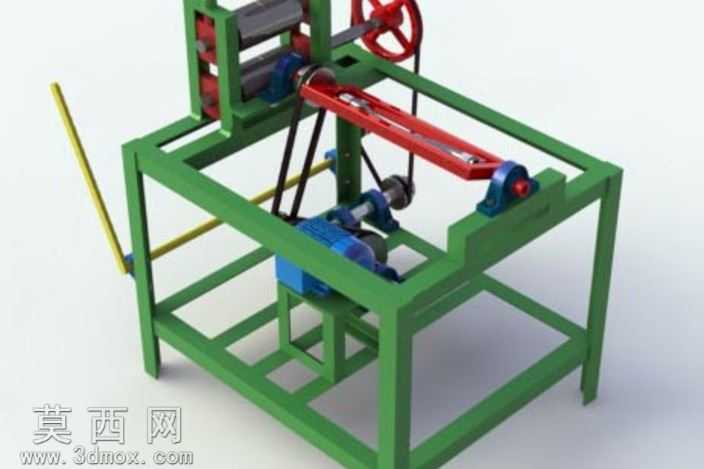

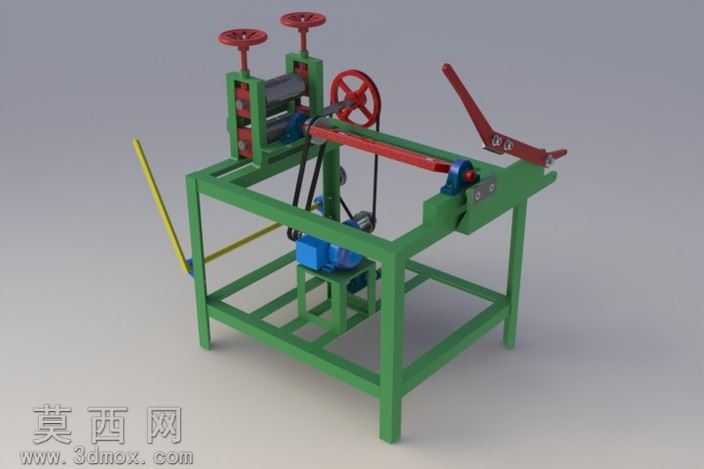

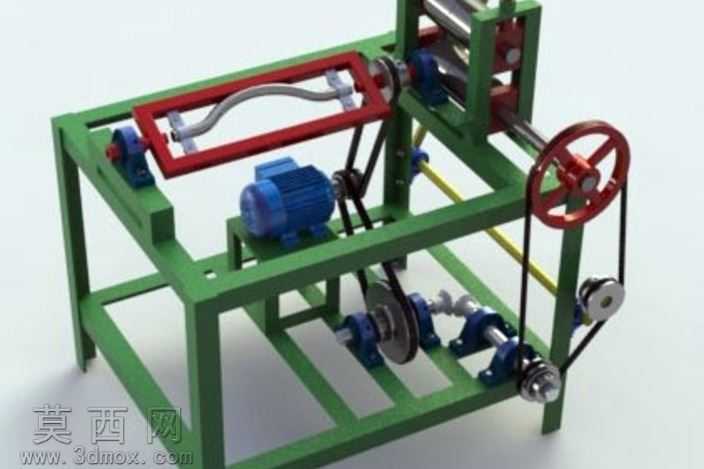

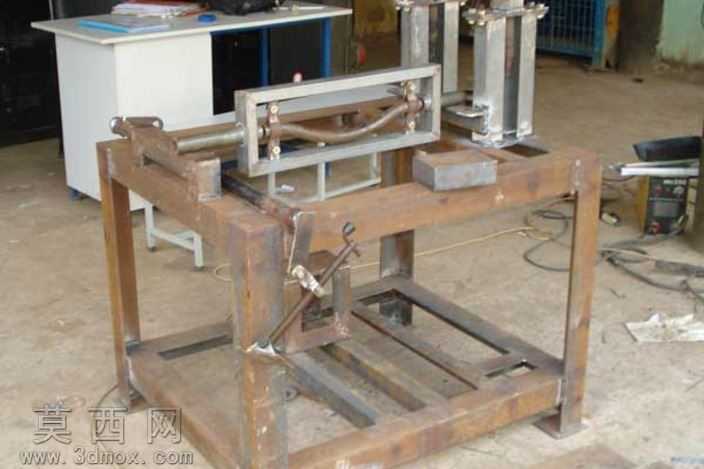

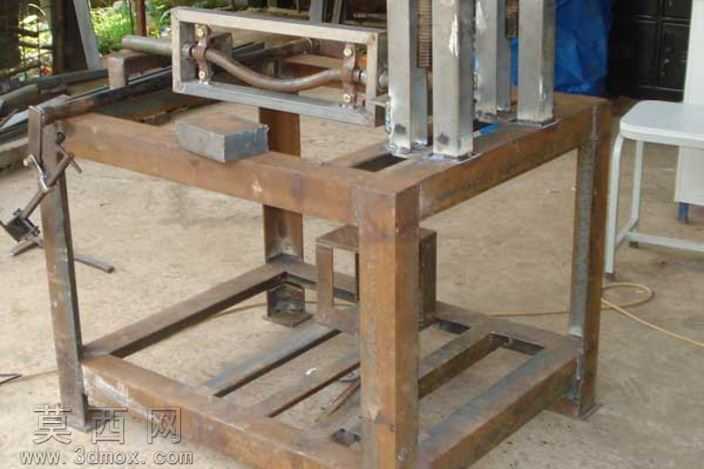

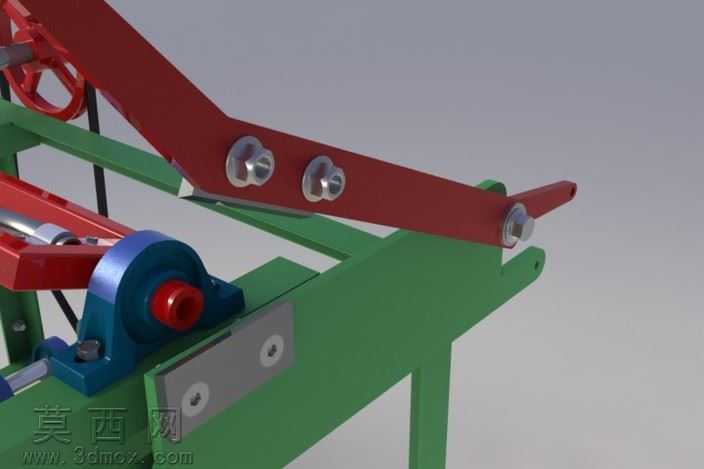

本作品为针对6毫米规格钢丝设计的校直设备三维模型，整体采用方管焊接式框架机架作为承载基础，建模阶段先完成机架的型材拼接、安装基准面定位，确保各功能部件的安装位同轴度、平行度符合机械设计公差要求。动力单元选用标准卧式三相异步电机模型，通过带传动结构将动力传递至下部传动轴系，带轮、V带的建模严格按照标准件参数绘制，还原带传动的张紧调节结构，保证动力传递路径的合理性。校直执行单元采用框架式摆动校直结构，红色框架内设置多组可调校直辊，建模时还原了校直辊的位置调节滑槽、锁紧结构，可适配不同线径钢丝的矫直需求，框架通过曲柄连杆结构与下部传动轴连接，将电机的旋转运动转化为校直框架的往复摆动，实现对穿过框架的弯曲钢丝的反复矫直作业。设备侧部设置红色手轮操作结构，手轮与送料辊轴连接，可实现手动送料、调试阶段的微动调节，手轮的轮辐、手柄细节均做精细化建模，还原操作件的人机交互尺寸。下部传动轴系配置带座轴承作为转动支撑，轴承座的安装孔、定位止口均按照标准件参数绘制，同时设置多组传动轮实现动力分流，分别驱动校直机构与送料机构。渲染阶段采用写实工业材质，机架赋予哑光绿色工业漆材质，电机赋予铸铁蓝漆与散热筋金属质感，传动带赋予黑色橡胶材质，手轮、校直框架分别赋予红色烤漆、金属镀铬材质，通过光影调整突出各部件的结构层次，清晰展示设备的动力传递路径、部件装配关系。设计思路围绕小型钢丝加工作业场景，兼顾电动连续作业与手动调试功能，结构紧凑易维护，所有运动部件均做干涉检查，确保虚拟装配状态下无运动卡滞，完整还原了钢丝校直设备从动力输入到矫直输出的全流程结构，可作为小型金属线材加工设备的设计参考模型。
