BA-078卡口式管路连接适配器结构

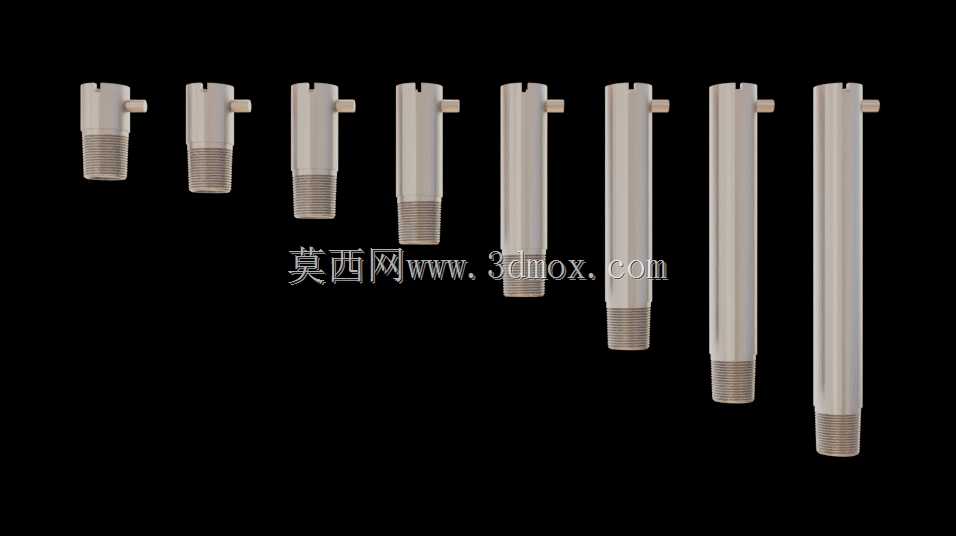

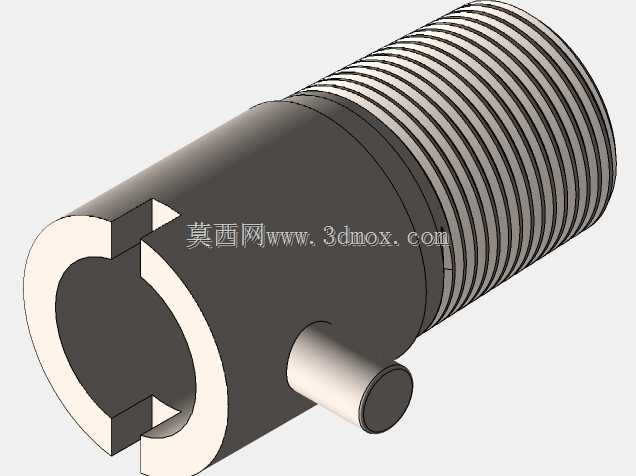

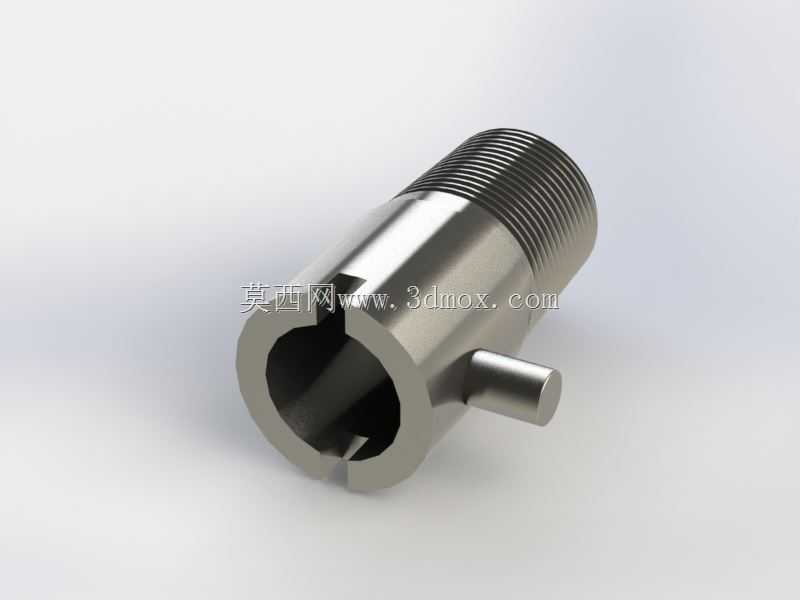

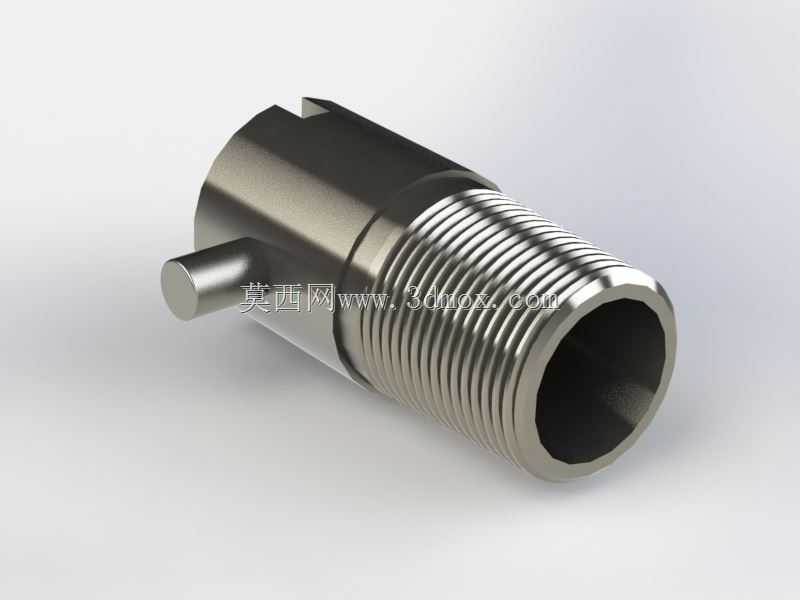

在工业测温、流体管路接驳的现场作业场景里，这类卡口适配器是解决不同规格接口快速对接的核心小部件，很多人容易忽略这类小连接件的设计合理性，实际上它的尺寸公差、配合精度直接影响整套管路或者测温组件的安装效率与密封可靠性。日常在热电偶测温探头的安装场景中，经常会遇到设备预留接口是NPT外螺纹规格，而测温探头自带的是卡口快接结构的情况，这时候就需要这类适配器做中间转接，不需要对原有设备接口做二次攻丝或者焊接改造，大幅降低现场改装的工作量，也避免了焊接带来的管路变形、螺纹损伤等不可逆问题。从结构设计来看，这款适配器主体采用圆柱形回转体结构，一端加工标准外螺纹，用于和设备端的内螺纹接口旋合固定，螺纹段的长度经过精准核算，既保证旋合后有足够的啮合牙数满足连接强度，又不会因为旋入过长顶到设备内部的管路通道造成通径缩减。另一端设计的卡口结构，搭配侧面的定位销柱，能够和带对应卡槽的接头实现快速插拔锁定，不需要额外工具就能完成对接，插拔过程中定位销会沿着卡槽的导向槽滑入锁定位，配合内部的密封件就能实现可靠的连接固定，在需要频繁拆装探头做校准、维护的场景下，这种卡口结构比螺纹连接的作业效率提升数倍，也不会因为反复旋拧造成螺纹磨损失效。尺寸设计上，整体长度控制在适配狭小安装空间的范围内，外径尺寸匹配常规的安装开孔余量，不会出现安装时和周边的管线、结构件发生干涉的情况，内孔通径经过计算，完全匹配对应规格探头或者流体管路的通流需求，不会因为转接造成通径缩颈，影响流体输送效率或者测温探头的安装到位。设计过程中需要重点考虑几个配合公差：首先是外螺纹的中径公差，必须符合对应管螺纹的标准要求，保证和不同厂家生产的同规格内螺纹接口都能顺畅旋合，不会出现过紧咬死或者过松泄漏的问题；其次是卡口端的定位销位置度公差，要保证和对接接头的卡槽对位准确，插拔时没有卡滞，锁定后不会因为设备运行的振动出现松脱；另外是两端接口的同轴度公差，要保证整个适配器安装后，对接的探头或者管路和设备接口保持同轴，不会出现偏斜造成的密封件偏磨、探头安装不到位的问题。表面处理上采用金属钝化处理，既提升了部件的防锈耐腐蚀能力，也不会因为涂层过厚影响螺纹和卡口的配合尺寸，在工业现场的潮湿、轻微腐蚀环境下也能长期稳定工作。很多现场安装出现的泄漏、连接松脱问题，追根溯源往往是这类转接小部件的设计没有考虑实际安装工况，比如螺纹长度不够导致啮合牙数不足、卡口定位销强度不够在插拔时断裂、内孔通径偏小造成介质流动阻力过大，这款适配器在设计阶段就针对这些常见失效点做了优化：定位销和主体采用一体化加工结构，不是后期压装的销钉，避免了销钉松动脱落的风险；螺纹段起始处做了倒角导向，安装时更容易对准螺纹孔，不会出现螺纹错牙的情况；卡口端的端面做了平整加工，保证和对接接头的密封面能够完全贴合，密封件压缩量均匀，不会出现局部泄漏。在实际选型使用时，只需要确认设备端的螺纹规格、对接端的卡口尺寸、内部通径需求，就能直接选用，不需要额外做二次加工，适配热电偶探头安装、小型气动管路转接、传感器快速接驳等多个工业场景，哪怕是在设备内部空间局促、操作空间有限的位置，也能单手完成插拔对接操作，大幅降低现场安装维护的作业难度。
