铝挤压式试验板内置插槽项目箱结构

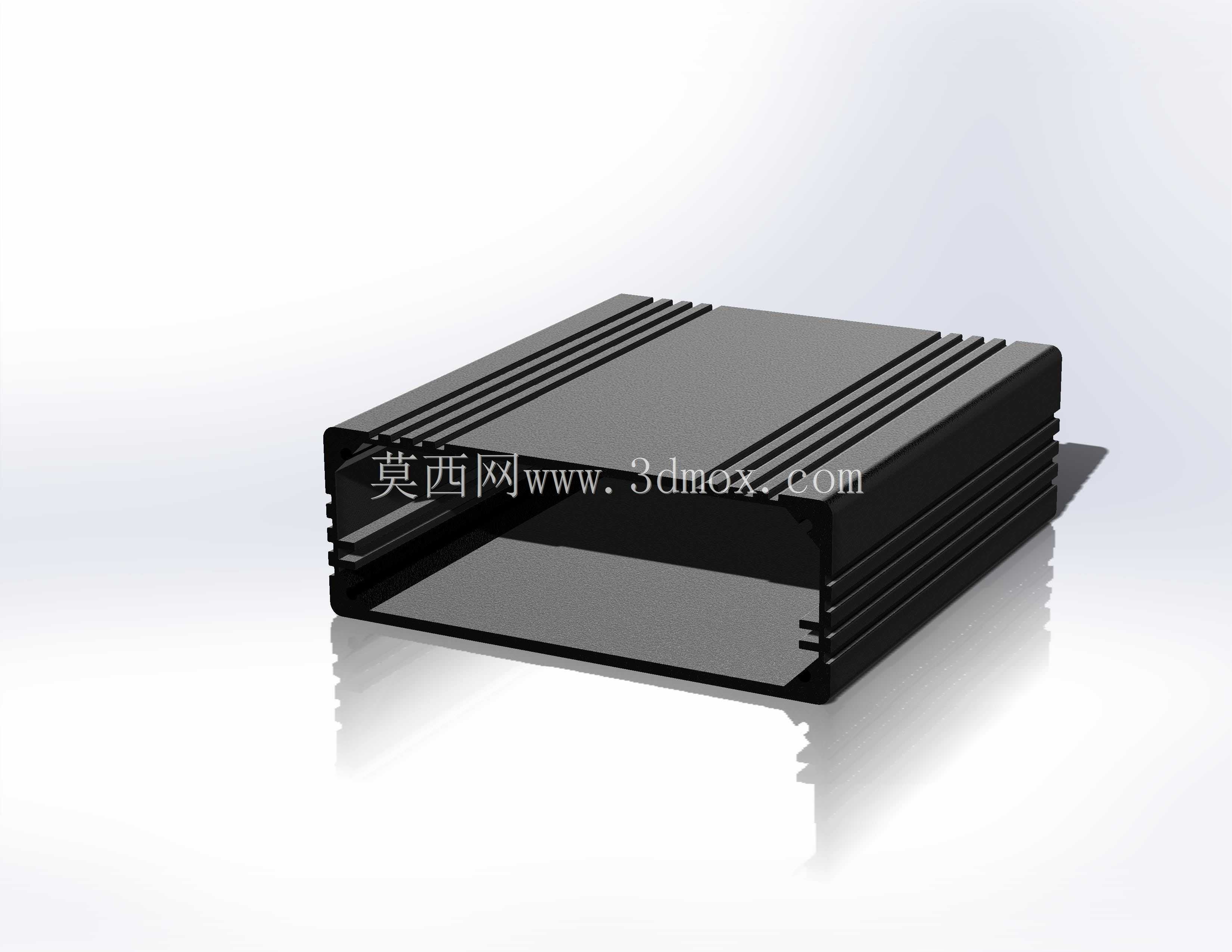

　　在桌面级电子原型开发、小型嵌入式设备集成、实验室测试台搭建这类场景里，这类铝挤压成型的项目箱是出镜率极高的结构件，很多做硬件开发、小型测控设备集成的工程师，在做样机阶段的结构防护时，都会优先选用这类成熟的挤压型材壳体，不用从零开始开模做外壳，能大幅缩短样机的落地周期。这款壳体采用铝挤压工艺成型，主体型材的截面一致性好，批量加工时的尺寸稳定性强，铝合金本身的导热性能也能给箱内搭载的试验板、小型驱动模块提供被动散热能力，不用额外加装散热结构就能满足小功率电路的散热需求，同时铝合金的电磁屏蔽特性，也能降低外界电磁干扰对箱内敏感电路的影响，在工业现场做小型信号采集节点部署时，这一特性尤为实用。壳体的内部预留了专门的试验板插槽，

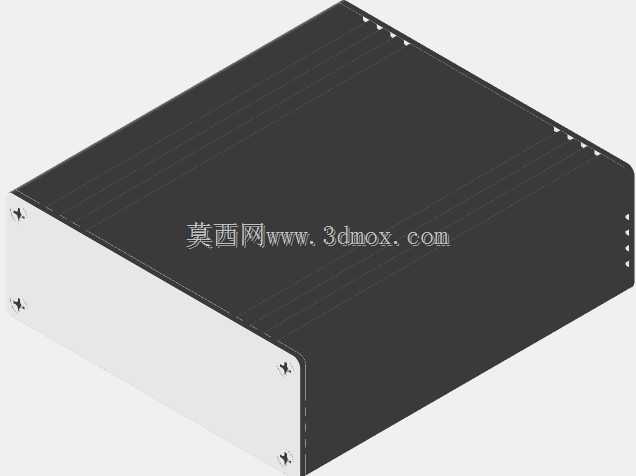

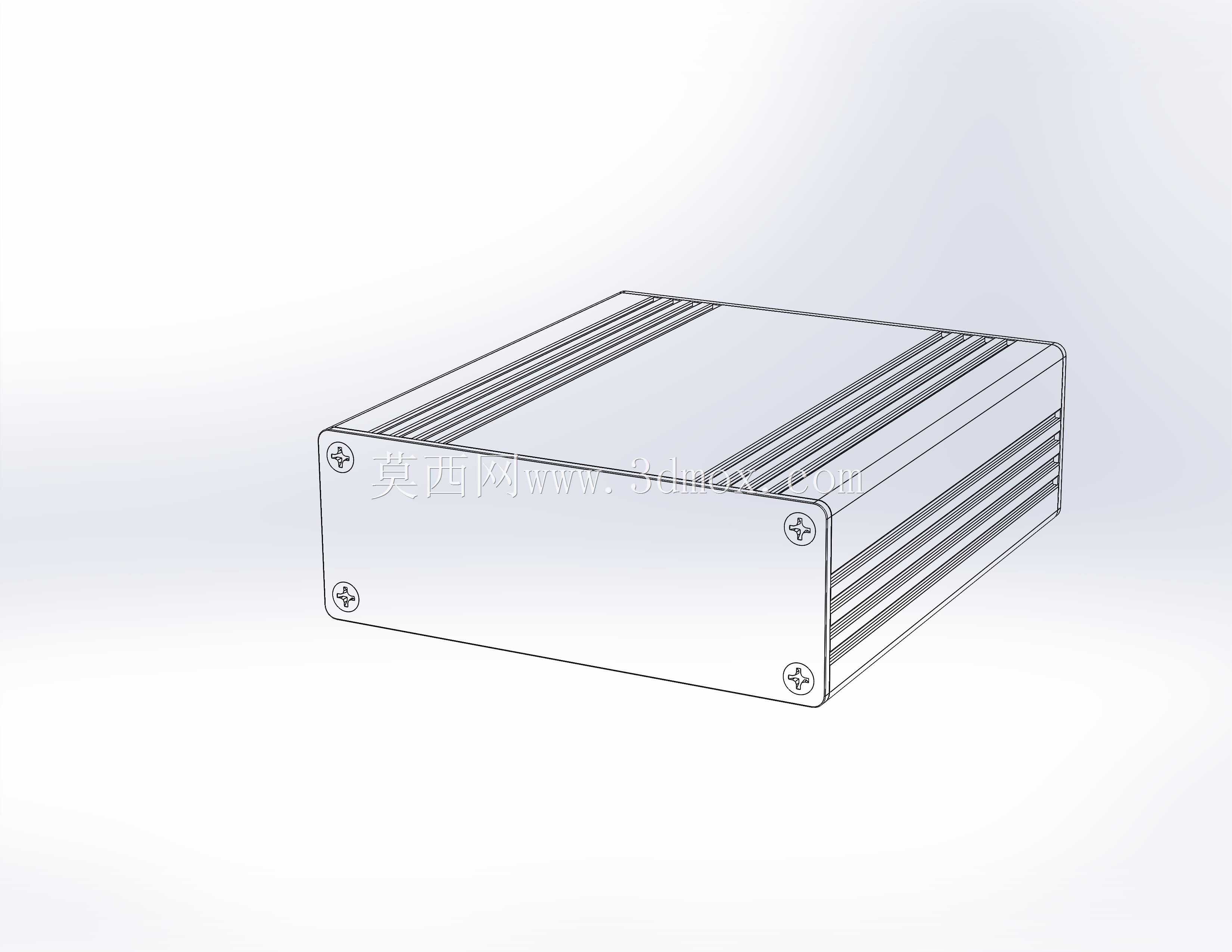

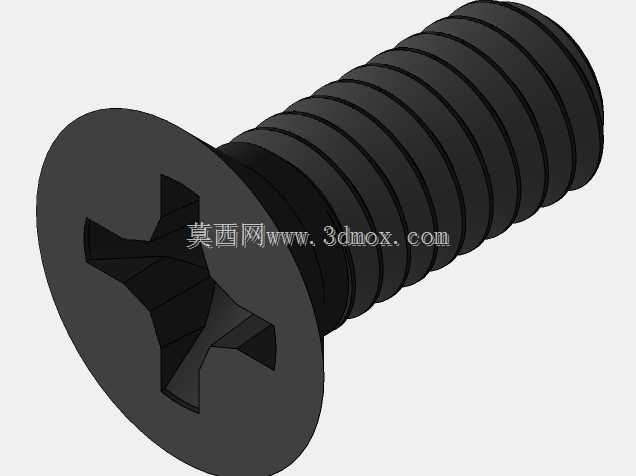

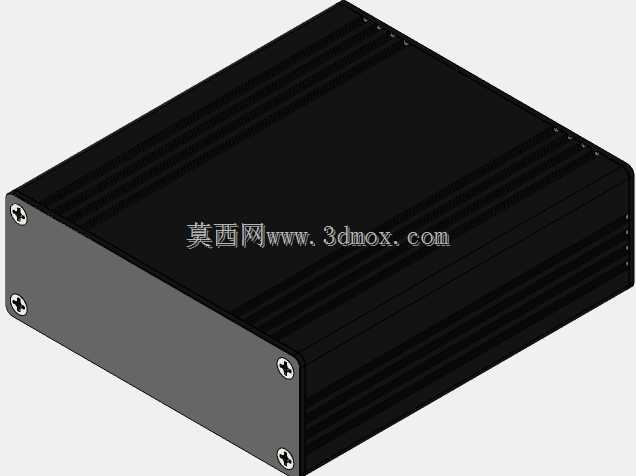

　　插槽的尺寸经过适配，能直接插入标准尺寸的试验板，不需要额外做安装支架或者打胶固定，装配时只需要将试验板顺着插槽推入到位即可，定位精度能满足常规接插件的对位需求，不会出现板件偏移导致接口错位的问题。壳体的整体外形尺寸控制在94x83x30毫米，属于紧凑型的小型壳体，这个尺寸边界刚好能容纳常规的双列直插封装元件、小型接线端子以及常用的嵌入式核心板，不会占用过多的安装空间，不管是嵌装在设备面板上，还是直接通过螺丝固定在安装导轨旁，都能适配大部分桌面测试设备、小型工业节点的安装空间要求。壳体的两端配有两个独立的端盖，端盖采用M2.5规格的平头十字螺丝和主体型材锁紧固定，选用平头螺丝是为了保证端盖安装完成后，螺丝头部完全沉入门盖的沉孔内，

　　不会突出壳体表面，避免安装时和周边结构产生干涉，同时十字槽的螺丝通用性强，现场装配维护时用普通的十字螺丝刀就能完成拆装，不需要专用工具。在做这类壳体的结构设计时，首先要确认挤压型材的壁厚均匀性，壁厚过薄会导致壳体刚性不足，受力时容易变形挤压内部电路板，壁厚过厚则会增加整体重量和材料成本，这款壳体的型材壁厚控制在合理区间，既能保证手持或者固定安装时的结构强度，按压侧壁不会产生明显形变，也不会让整体重量过大。内部插槽的位置设计需要和试验板的安装尺寸严格匹配，插槽的槽宽要比试验板的板厚留出合理的装配间隙，间隙过小会导致板件插入阻力过大，甚至刮伤板上的贴片元件，间隙过大则会导致板件在壳体内晃动，运输或者受震动时出现接插件松脱的问题。

　　端盖的螺丝孔位直接在挤压型材的端面上攻丝，不需要额外压装铜螺母，减少了装配零件数量，同时M2.5的螺丝规格能提供足够的锁紧力，保证设备在常规震动环境下使用时端盖不会松脱。在实际应用中，这类项目箱可以用来搭建小型的传感器信号采集模块、串口通讯转换节点、小型电机驱动模块，也可以作为学生电子设计竞赛、课程设计里的作品外壳，既能保护内部电路不受外界灰尘、触碰的影响，规整的铝壳外观也能让原型作品的完成度更高。设计时还要考虑端盖上的开孔预留，用户可以根据自己的需求在端盖上加工电源接口、通讯接口、按键指示灯的开孔，因为端盖是平板结构，二次加工的难度很低，用普通的钻床、激光雕刻机就能完成开孔作业，不需要复杂的工装夹具。壳体的铝材质表面可以做阳极氧化处理，提升表面的耐磨性能和耐腐蚀性能，也可以根据使用场景选择不同的氧化颜色，适配不同设备的外观风格。在做三维建模时，要重点还原挤压型材的截面特征，包括内部的插槽筋位、螺丝孔的柱位，这些结构都是挤压工艺一次成型的，建模时要保证截面的拉伸特征连续，不能出现断面或者多余的结构，端盖的模型要和主体型材的端面尺寸完全匹配，沉孔的深度要刚好容纳M2.5平头螺丝的头部，保证装配后表面齐平。还要注意内部插槽的位置尺寸，要和常用的标准试验板尺寸对应，保证板件装入后和壳体之间留有足够的安全间隙，避免板上的焊点和铝壳接触造成短路。
