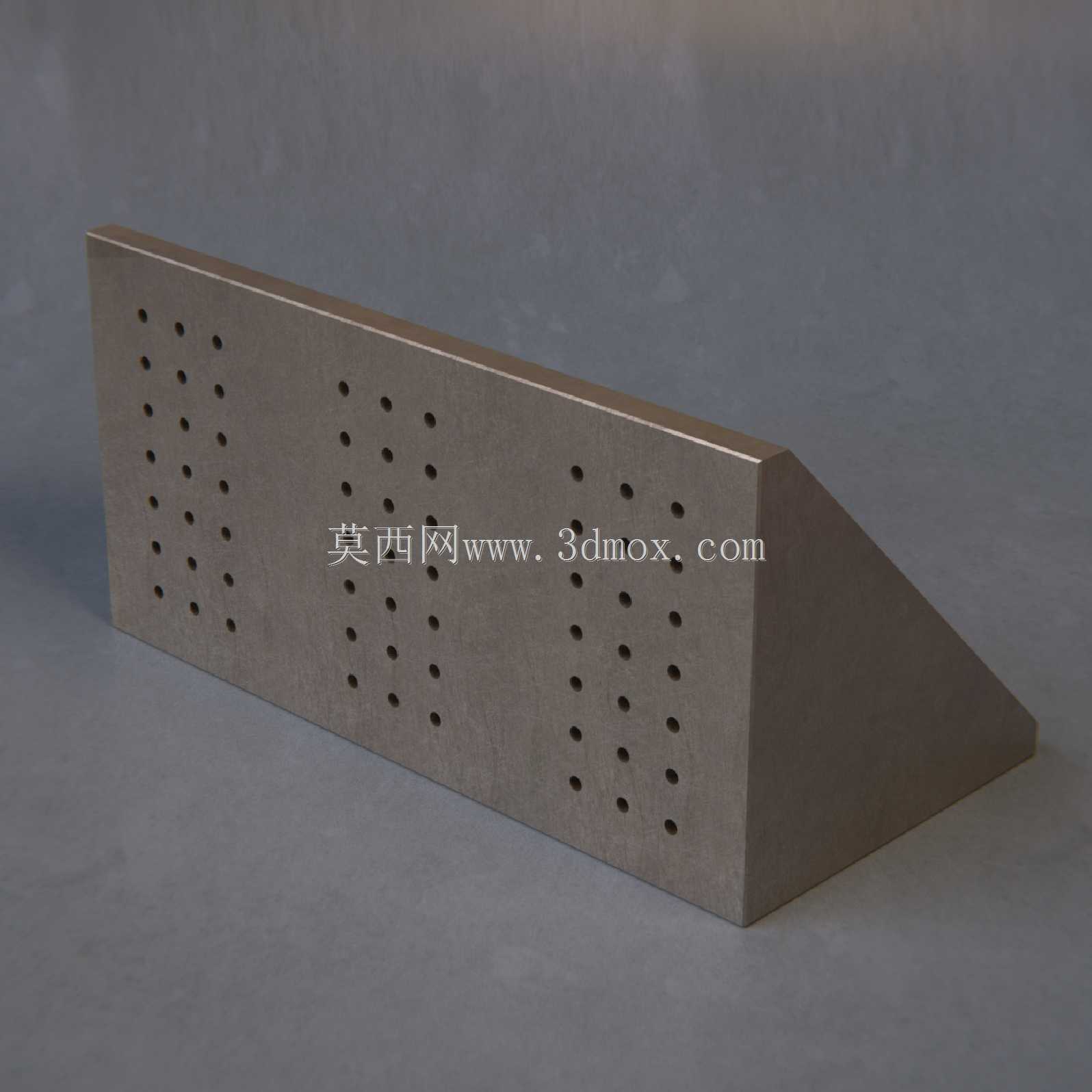

24x12英寸机加工直角固定角板结构

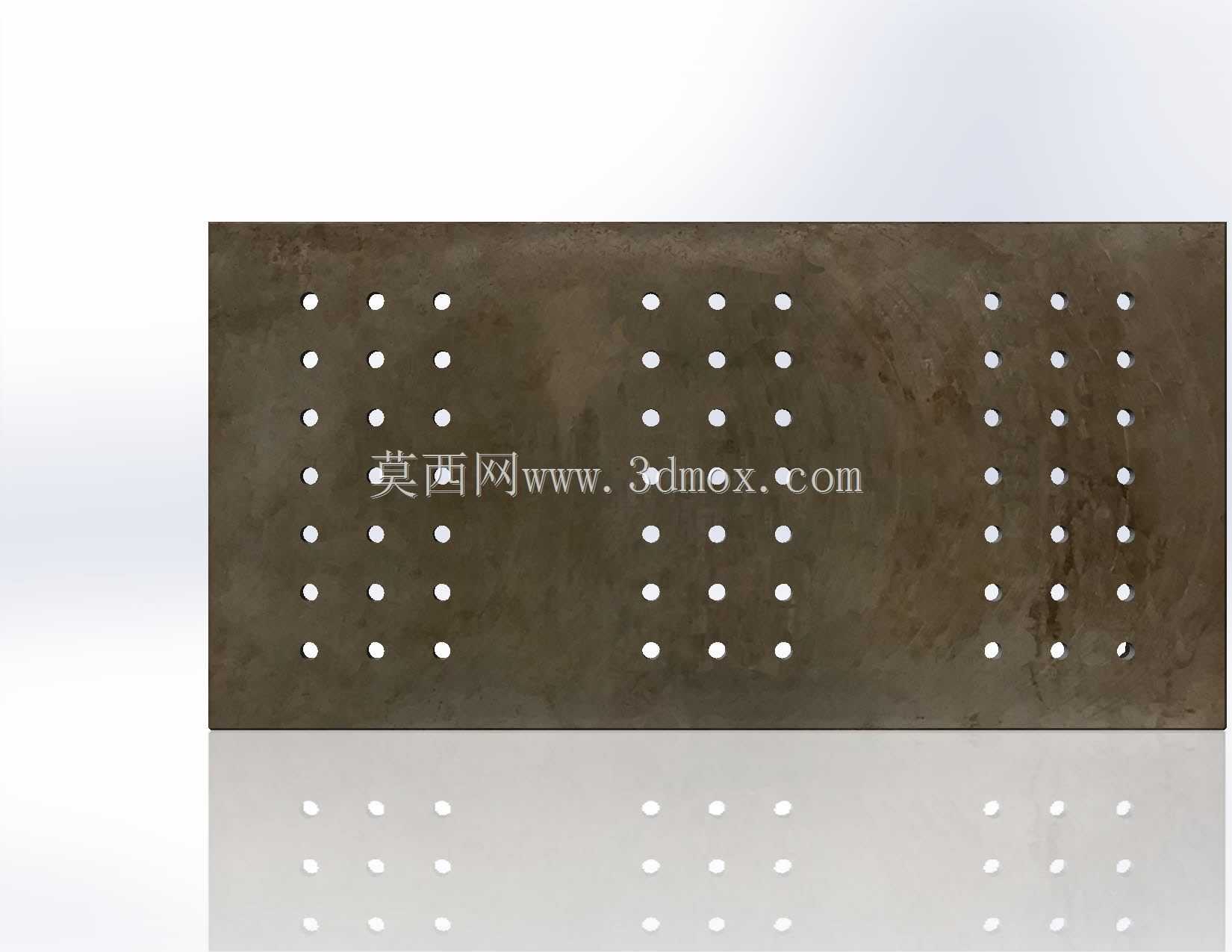

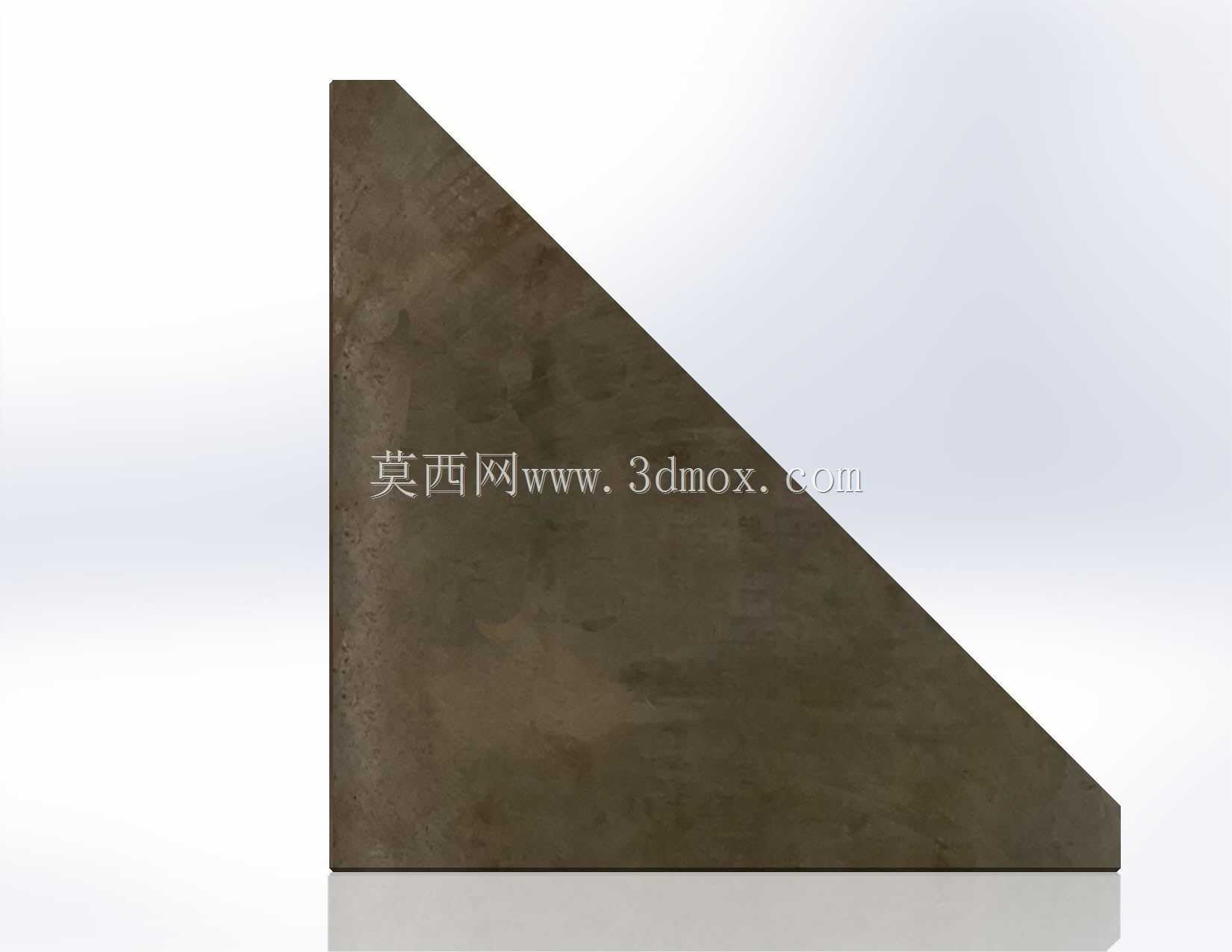

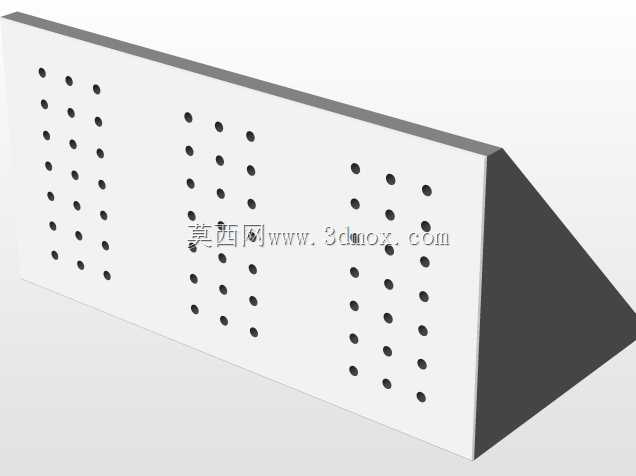

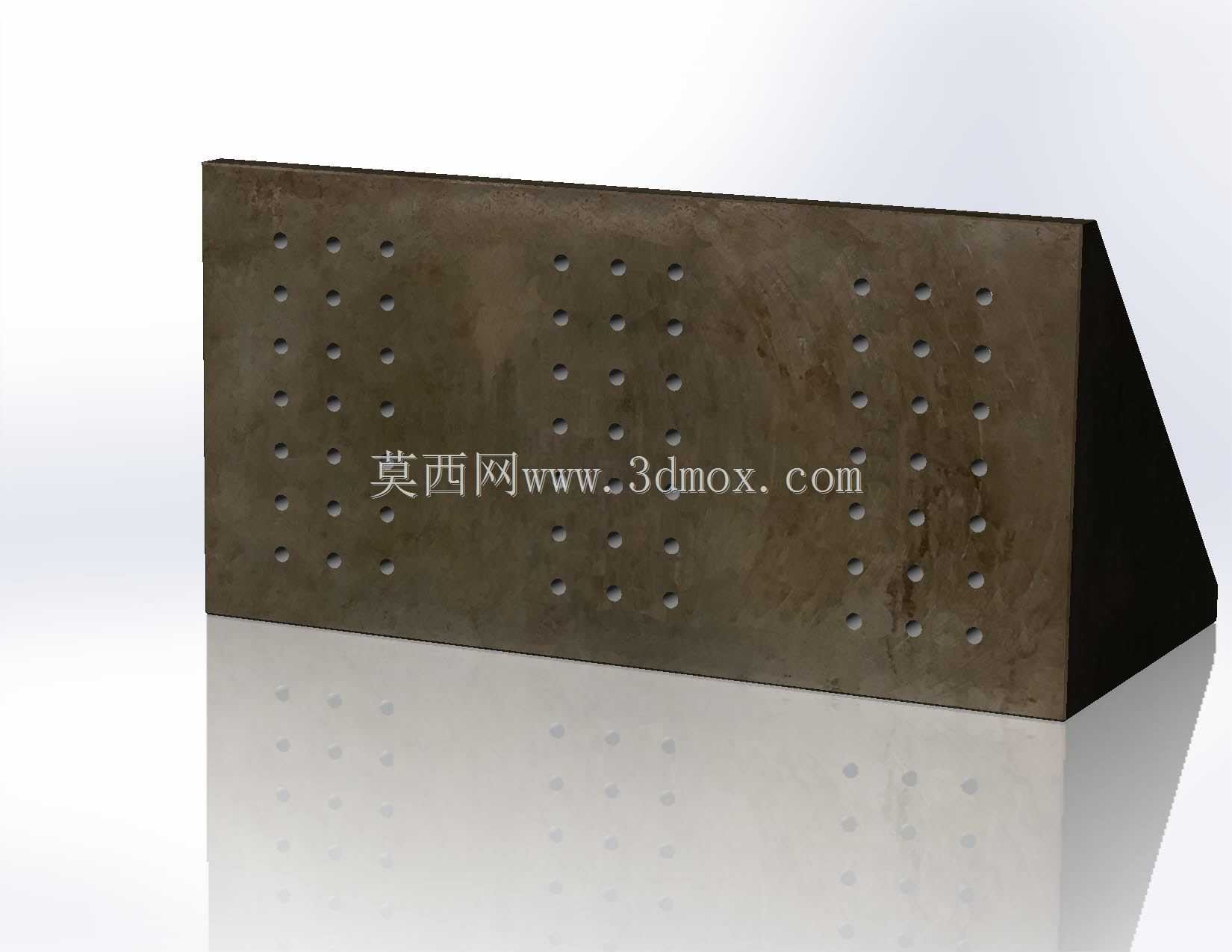

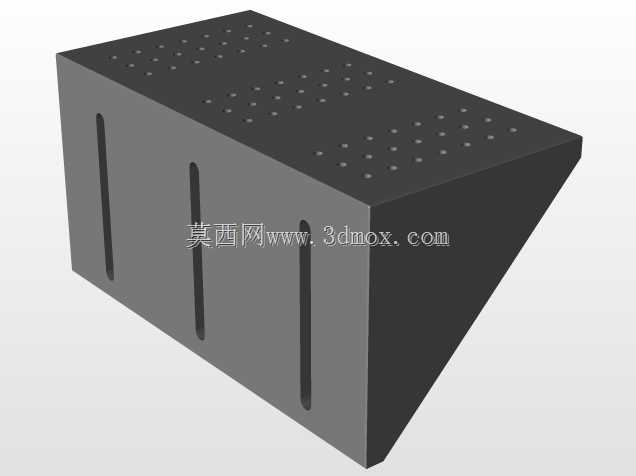

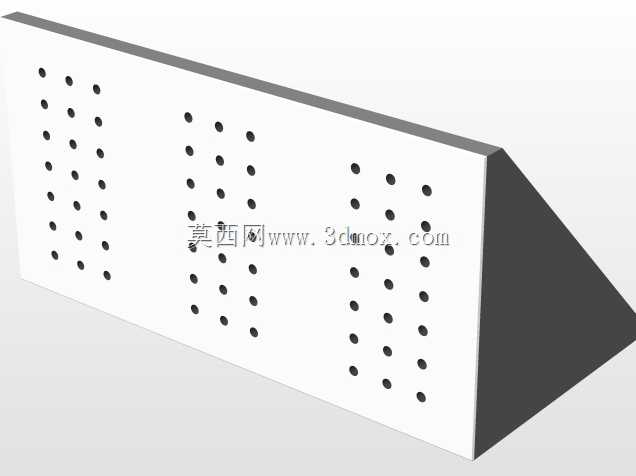

　　在常规机加工车间的铣削、磨削、坐标镗孔工序里，这类大尺寸直角角板是装夹环节离不开的基础辅具，很多异形件、长条形工件没法直接用平口钳夹持，或者需要保证两个相邻面的垂直度公差时，就会把工件锁固在角板的垂直立面上完成加工。这款角板的主体采用直角三角支撑结构，水平底面与垂直立面的垂直度经过精密加工控制，能保证装夹后工件的基准面与机床工作台面保持精准的垂直关系，避免装夹偏差带来的加工误差。角板的两个工作面上都加工了规则阵列的安装孔，孔位按照等间距排布，覆盖了整个工作面的有效装夹区域，不管是小型块状零件还是长条形的型材类工件，都能找到对应的孔位完成锁紧固定，不需要额外在工作面上打孔避让，适配不同尺寸规格工件的装夹需求。从结构强度角度考虑，

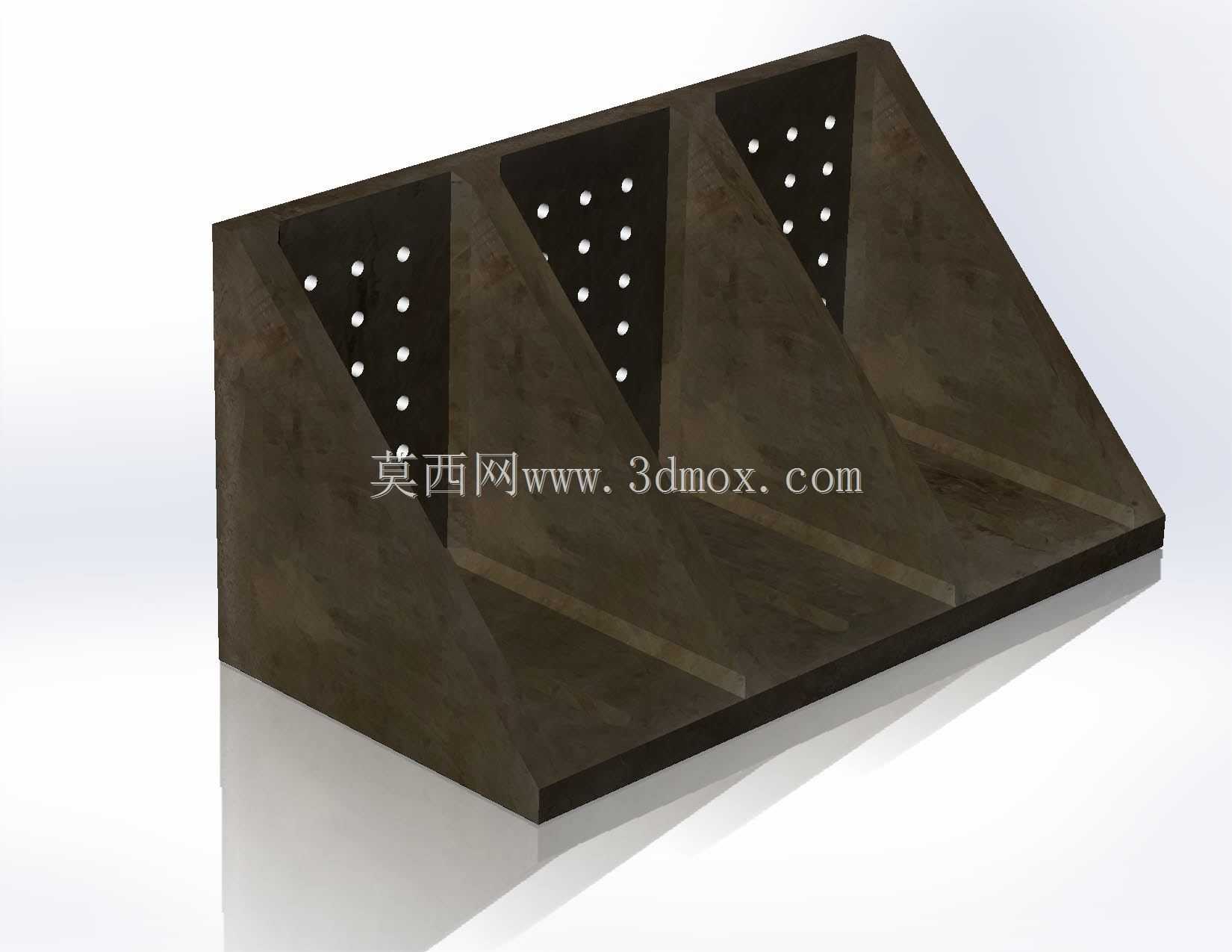

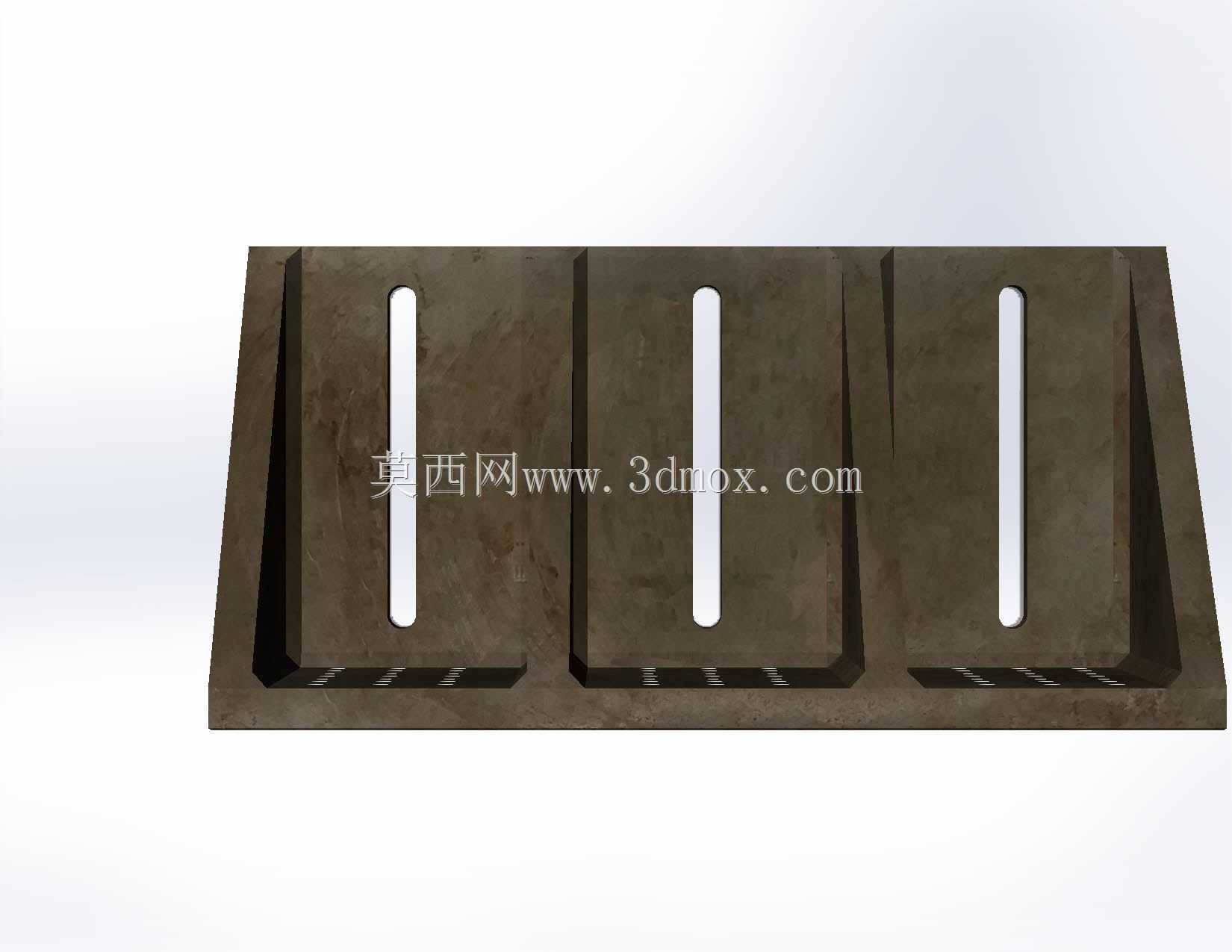

　　角板的背部采用整面三角筋结构连接水平底座与垂直立面，而非单薄的直角折弯结构，在承受大切削力的铣削工况下，不会出现立面变形、角度偏移的问题，即使装夹较重的工件，也能保持整体结构的刚性，减少加工过程中的振刀问题，提升加工表面的质量。实际使用时，角板的水平底座可以通过T型螺栓直接固定在机床工作台的T型槽上，安装时只需要打表校正立面的直线度与垂直度，就能快速建立加工基准，相比临时搭建的直角靠山，这种一体式角板的重复定位精度更高，批量加工时不需要反复校正基准，能有效缩短装夹辅助时间。设计这类角板时，首先要保证两个工作面的平面度公差，以及两工作面之间的垂直度公差，这是角板作为装夹基准的核心精度要求，其次是安装孔的位置度，

　　阵列孔的孔距偏差需要控制在合理范围内，保证通用压板、螺栓能顺利穿入锁紧，不会出现孔位错位无法安装的问题。另外角板的边缘都做了倒角处理，没有尖锐的毛刺棱角，避免操作人员安装工件时被划伤，同时也减少了应力集中，避免长期受载后出现边角开裂的问题。在工装夹具的配置场景里，这类角板不仅可以单独作为垂直装夹基准使用，还可以配合正弦台、回转工作台等辅具，完成带角度斜面、空间斜孔的加工，扩展机床的加工范围。对于没有配备专用角度工装的小型加工车间来说，一块精度合格的大尺寸直角角板，能解决八成以上需要垂直基准的装夹难题，不管是普通铣床、磨床还是加工中心，都能通用适配，不需要针对不同机床做特殊的接口改造。角板的整体厚度经过合理匹配，

　　既不会因为过薄导致刚性不足，也不会因为过厚造成自重过大，单人就能完成搬运、安装调整，日常使用维护也很简单，使用后做好工作面的防锈处理，避免磕碰划伤工作面，就能长期保持精度稳定。在实际加工场景中，遇到需要加工工件侧面垂直孔、侧平面的工序，不需要二次装夹翻转工件，直接将工件固定在角板立面上，一次装夹就能完成多个面的加工，减少二次装夹带来的基准错位误差，尤其适合长条形工件的侧面加工，工件伸出长度较长时，角板的整面支撑能避免工件悬臂产生的让刀问题，保证加工尺寸的一致性。
