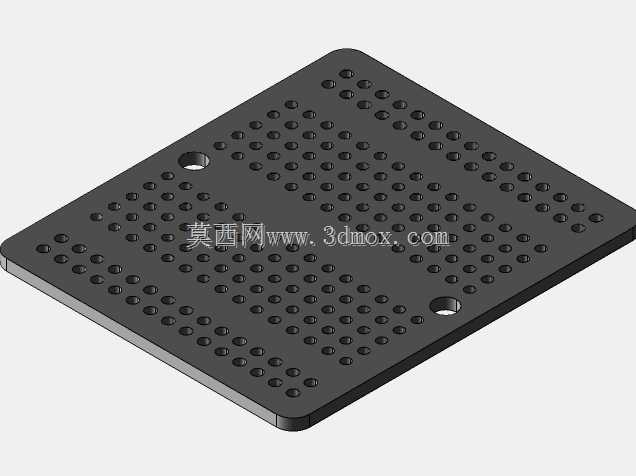

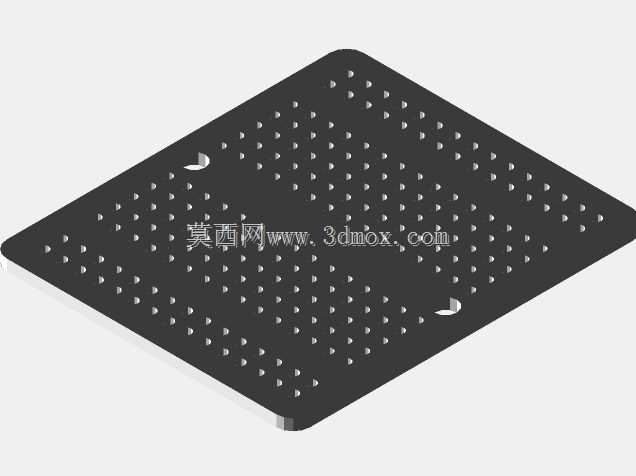

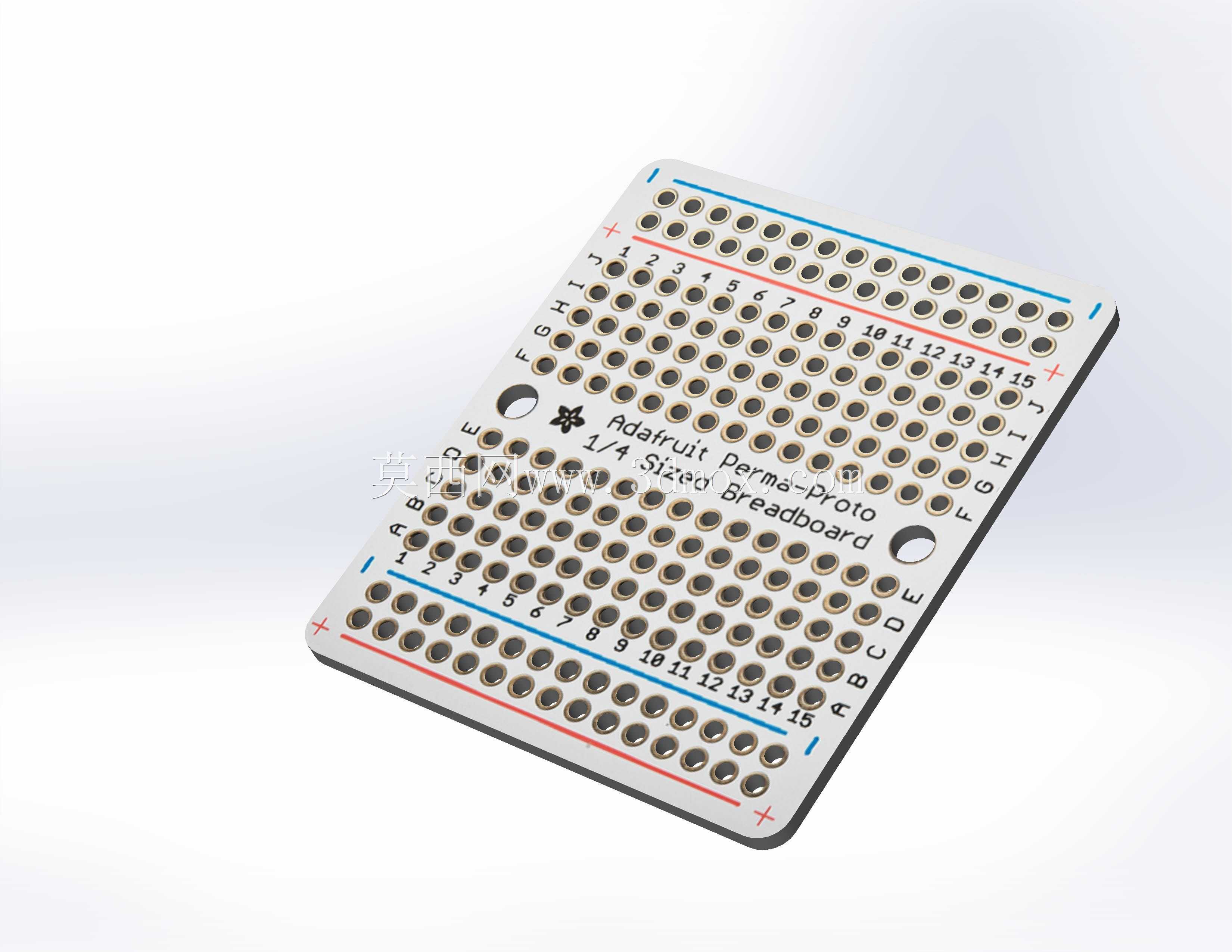

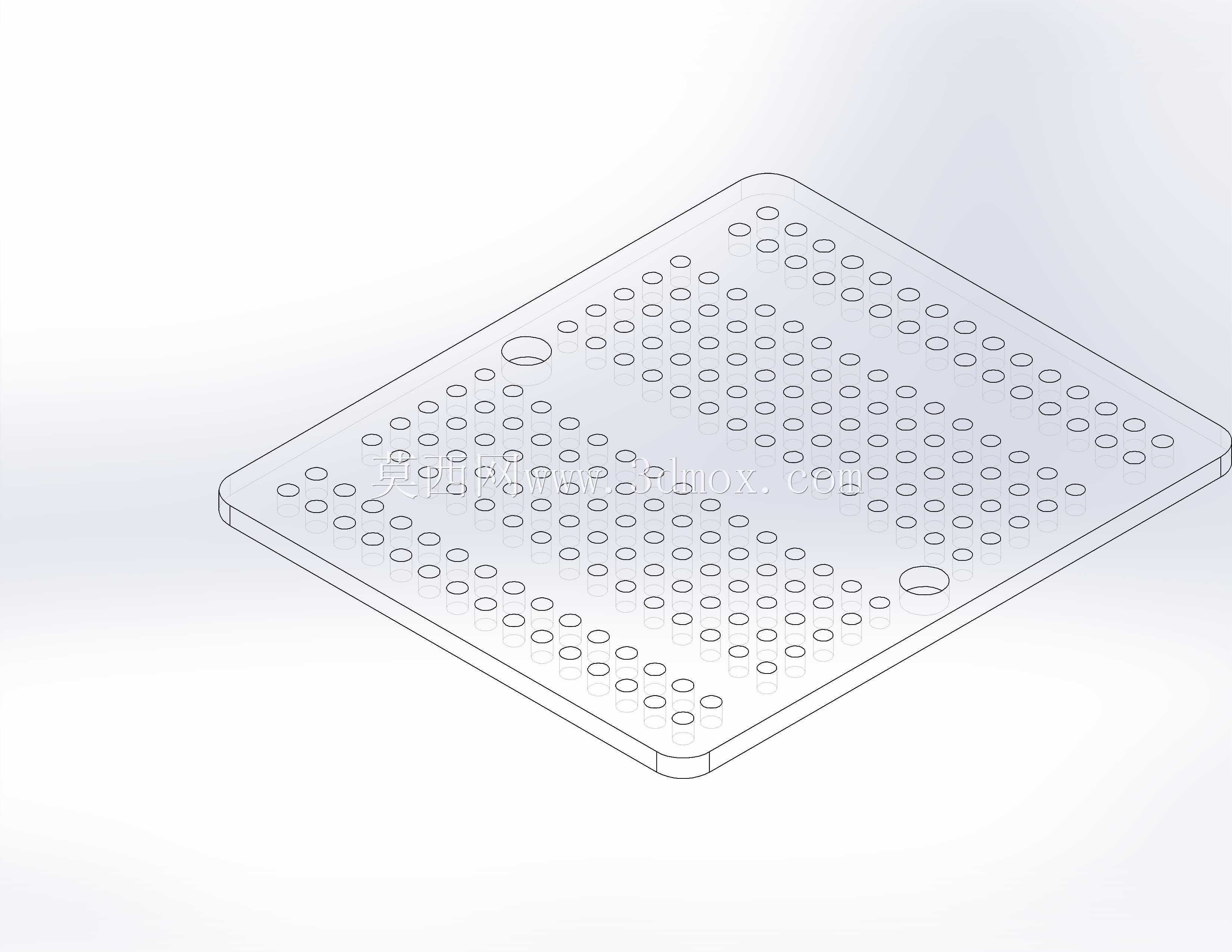

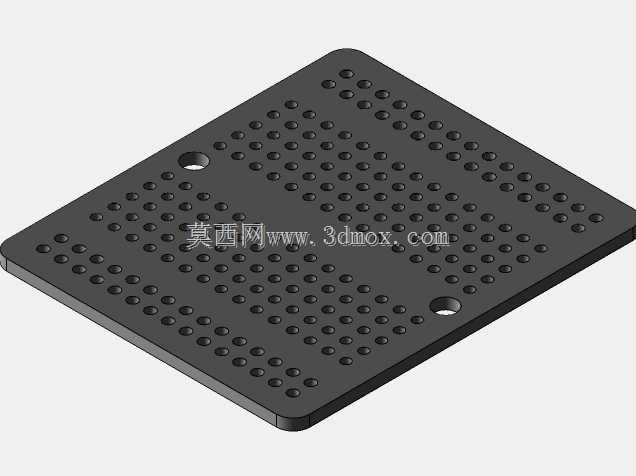

Adafruit四分之一尺寸穿孔面包板结构设计

在电子原型开发、教学实验、小批量电路验证场景中，小型面包板是工程师搭建临时测试电路的核心载体，这款1/4尺寸的穿孔面包板，正是面向桌面级紧凑实验场景设计的电路搭接载体。日常做传感器模块测试、单片机最小系统验证、分立元件特性实验时，过大的全尺寸面包板会占用过多桌面空间，多余的插孔也容易造成接线混乱，这款缩小尺寸的面板刚好适配单模块、小回路的测试需求，不用的时候收纳在工具盒里也不会占用过多储物空间。从结构设计来看，这款面包板的板面采用对称式孔位排布，中间预留了标准双列直插芯片的安装跨距，两侧分别排布了电源轨标识，红蓝双色线条分别对应正负极接线区域，能减少实验过程中电源接反的概率。每个插孔的内部都对应弹性接触结构，建模时需要严格匹配标准2.54mm排针的直径公差，保证元件引脚插入后既能保持可靠接触，又不会因为夹持力过大导致引脚弯折或者插拔费力。板面上印刷的行列编号，能帮助实验者快速定位接线点位，排查线路故障时可以对照编号快速梳理接线逻辑，不用顺着导线逐根排查走向。板面的四个角预留了固定安装孔，既可以用螺丝将面包板固定在定制的实验支架上，也可以配合铜柱叠加安装其他扩展板，搭建多层测试平台的时候，固定孔能保证多层板之间的对位精度，不会因为接线拉扯导致板件移位。它的外形尺寸控制在2英寸×1.7英寸，刚好能容纳一块常规的双列直插运算放大器或者小型单片机核心电路，周边留出的插孔可以搭配电阻、电容、二极管等分立元件，完成单功能电路的全流程验证。做嵌入式开发的工程师在外出做现场测试时，这块小尺寸面包板可以直接放进工具包的侧袋，不用携带笨重的实验箱，到现场就能快速搭接测试电路，验证传感器信号、通讯链路是否正常。在教学场景中，学生做基础电路实验时，小尺寸面包板的孔位数量刚好匹配单次实验的元件用量，不会因为孔位过多让初学者产生接线混乱的问题，板面上印刷的极性标识也能帮助新手快速建立电源接线的规范意识。建模过程中，需要重点关注插孔的阵列间距精度，每一排相邻插孔的中心距必须严格控制在2.54mm，和行业通用的排针、排母间距保持一致，否则会出现元件引脚无法插入的问题。板面的印刷标识做了下沉式处理，不会因为长期插拔元件摩擦导致标识磨损脱落，边缘做了圆角过渡，拿取的时候不会划伤手部。电源轨的孔位做了连通设计，同一侧标识下的所有插孔内部是导通的，接线时只需要在电源轨上接入一次电源线，就能给整列的元件供电，减少冗余接线。板体基材选用绝缘性能优异的工程塑料，建模时要考虑材料的成型收缩率，保证注塑成型后孔位的位置度偏差在允许范围内，不会出现整排孔位偏移的问题。对于需要做定制实验台集成的场景，这款面包板的安装孔位间距做了标准化设计，可以直接适配市面上常见的小型实验平台安装位，不用额外做转接支架就能快速固定。在做电路迭代测试时，不用焊接就能快速更换元件，对于需要频繁调整元件参数的模拟电路调试场景，这种无焊接的搭接方式能大幅提升调试效率，拆换电阻电容只需要拔插操作，不会损伤元件引脚，也不会产生焊锡废料。
