百事可乐大容量瓶装饮用水外观结构

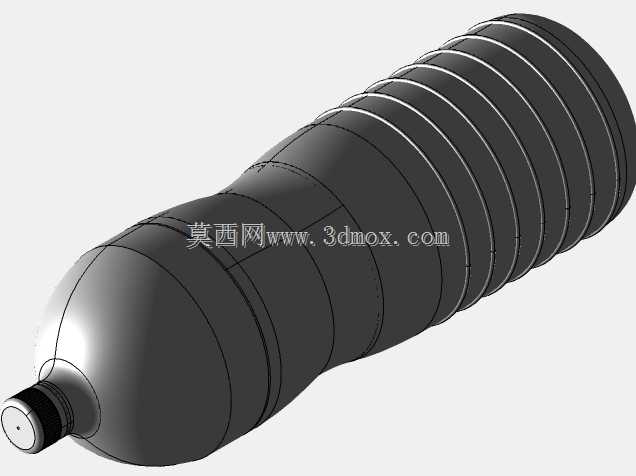

　　日常快消品生产线的包装环节调试、商超陈列道具开发、饮品品牌视觉物料制作场景中，这类大容量瓶装饮品的三维结构是常用的参考载体。不同于小容量便携瓶的设计逻辑，这款瓶身整体采用长柱形基础轮廓，主体段分布多圈环形内凹加强筋，单圈筋位深度控制在1.2mm左右，相邻筋位间距保持8mm均匀排布，既能够保证满瓶状态下瓶身的径向抗挤压能力，避免仓储堆码过程中出现瓶身凹陷变形，也能让消费者单手握持时增加手指与瓶身的摩擦力，即便瓶身附着冷凝水也不易打滑脱落。瓶身上段靠近瓶口位置做平滑收窄过渡，过渡段锥角控制在15度，衔接标准28mm口径的瓶口结构，瓶口处预留的防盗环安装位尺寸与通用瓶装水封盖设备匹配，可直接适配现有量产线的旋盖工位，

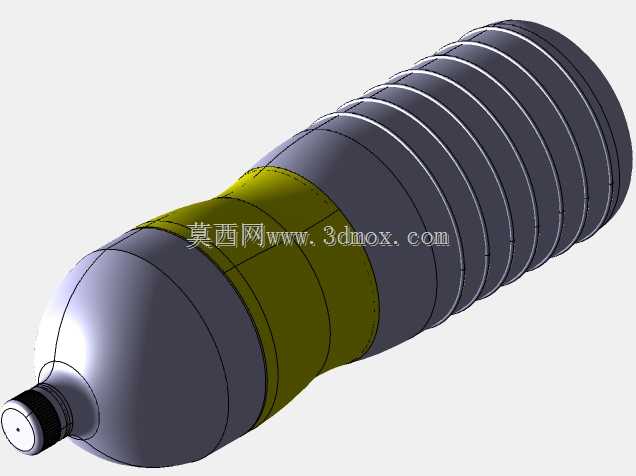

　　无需额外调整设备工装参数。瓶身标签区域预留了高度120mm的平整环面，没有设置凸起或凹陷结构，保证标签贴附时不会出现褶皱、翘边问题，适配套标、不干胶贴标两种主流标签工艺的生产要求。瓶底采用经典的五瓣式内凹底结构，内凹深度为12mm，每个瓣位的圆角半径经过反复调整，既能够保证吹塑成型时瓶底的壁厚均匀性，避免出现局部过薄导致的承压不足漏液问题，也能让瓶子放置在平面时保持足够的稳定性，倾斜15度以内不会出现倾倒。建模过程中，瓶身主体的曲面构建优先保证轮廓的顺滑度，所有筋位与瓶身主体的衔接处都做了R0.8mm的圆角过渡，避免吹塑生产时出现应力集中导致的开裂问题；瓶内液体部分单独构建实体，液面高度控制在瓶肩下方15mm位置，

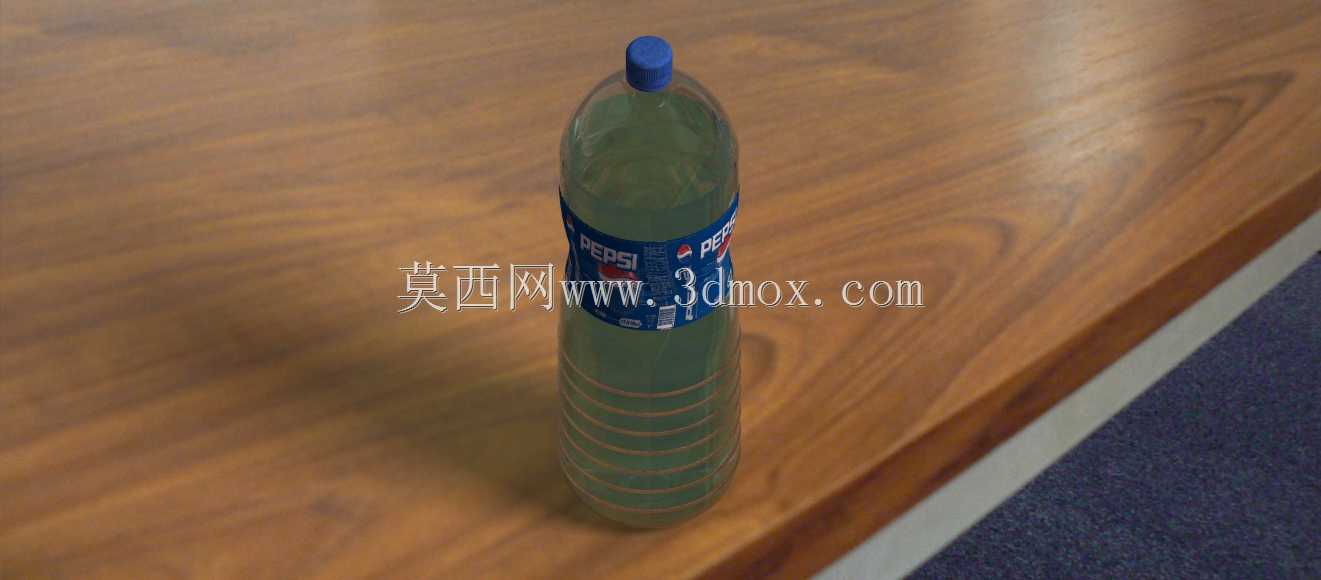

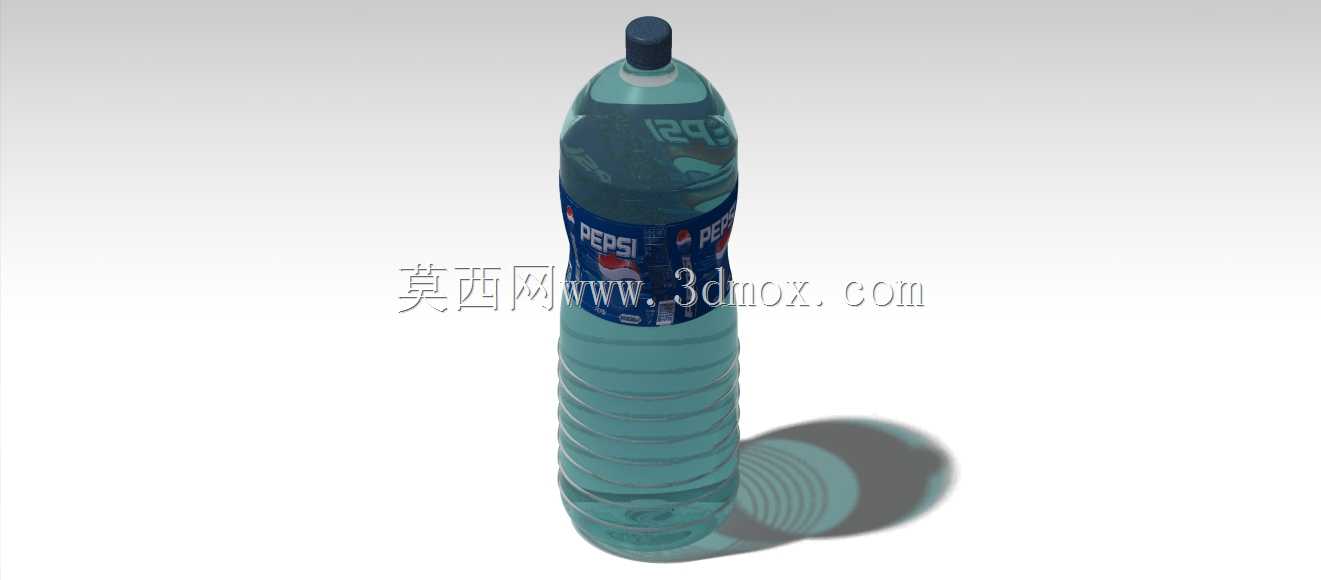

　　预留出合理的顶空容量，符合饮品灌装的常规工艺要求；瓶盖部分做了防滑竖纹结构，竖纹深度0.5mm，间距2mm，与真实瓶盖的拧动触感保持一致。这类模型在实际使用中，可用于快消品包装方案的可行性验证，通过调整筋位的数量、深度、排布位置，模拟不同结构下瓶身的抗跌落、抗堆码性能，减少开模前的物理样件打样次数；也可用于生产线的输送、贴标、装箱工位的虚拟调试，将模型导入产线仿真软件中，验证输送导轨的宽度、拨瓶轮的齿形、抓瓶头的尺寸是否与瓶身匹配，提前排查工位干涉问题；还可用于商业渲染场景，搭配不同的场景环境制作饮品宣传物料，模型的曲面精度足够支撑近景特写的渲染需求，瓶身的透明材质、液体的折射效果、标签的印刷质感都能实现高还原度的呈现。

　　需要注意的是，这类PET材质的吹塑瓶，建模时要严格控制壁厚的均匀性，瓶身主体壁厚保持在0.3mm左右，瓶口、瓶底位置壁厚适当增加到0.8mm，与实际生产的壁厚分布保持一致，才能保证后续结构仿真结果的准确性；瓶身的所有曲面都要保证G2连续，避免出现棱角、折痕，否则渲染时会出现不合理的反光断层，影响视觉呈现效果。
