无框轻薄光学眼镜结构设计方案

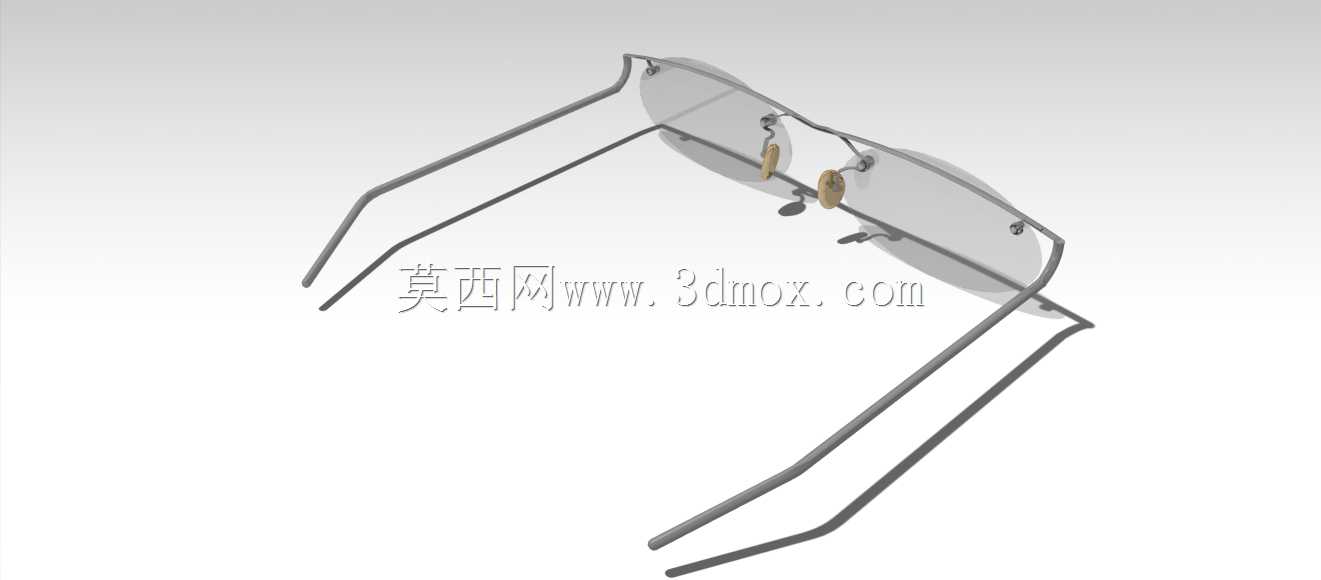

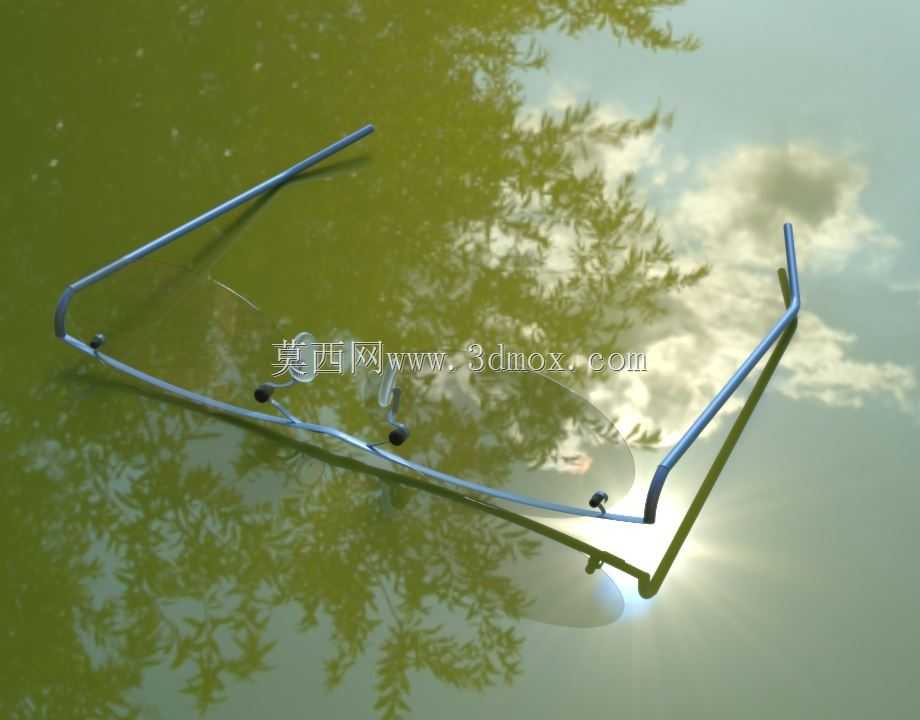

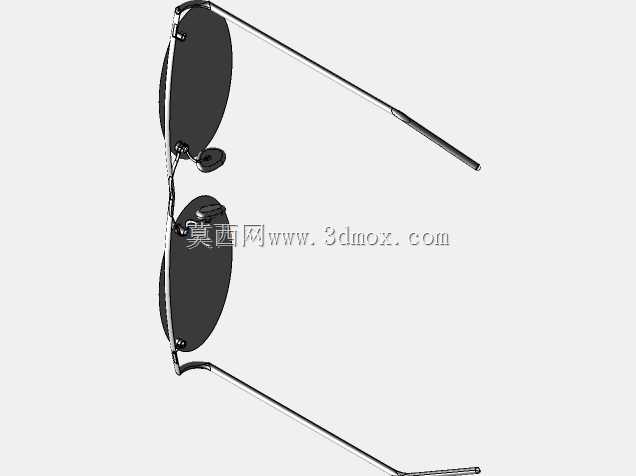

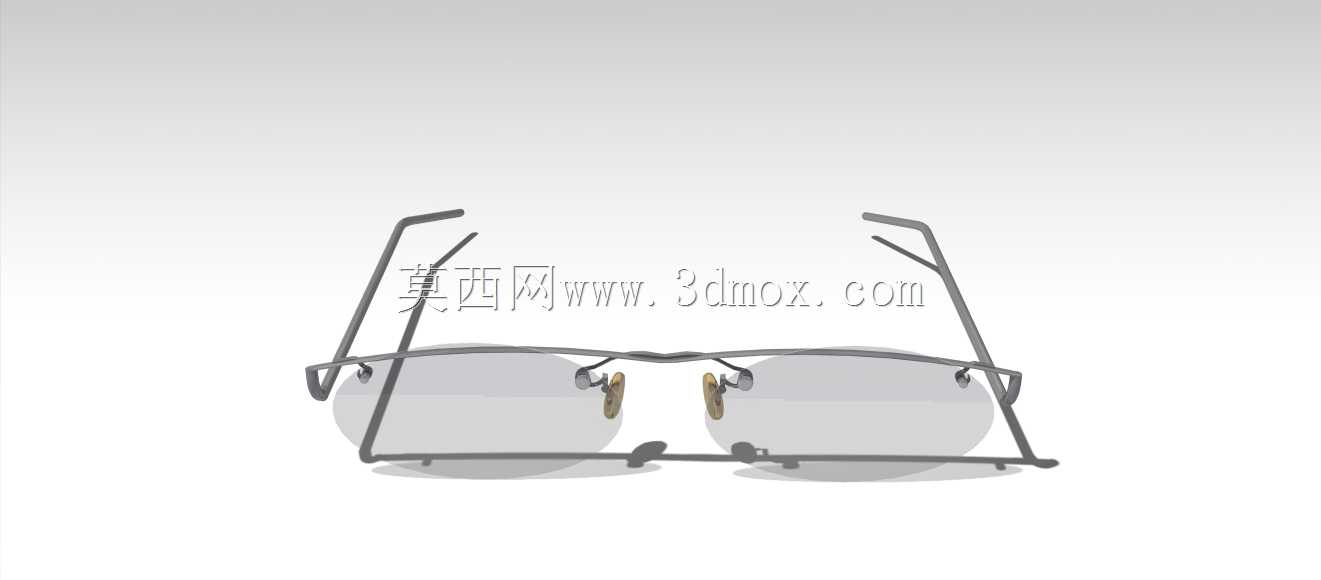

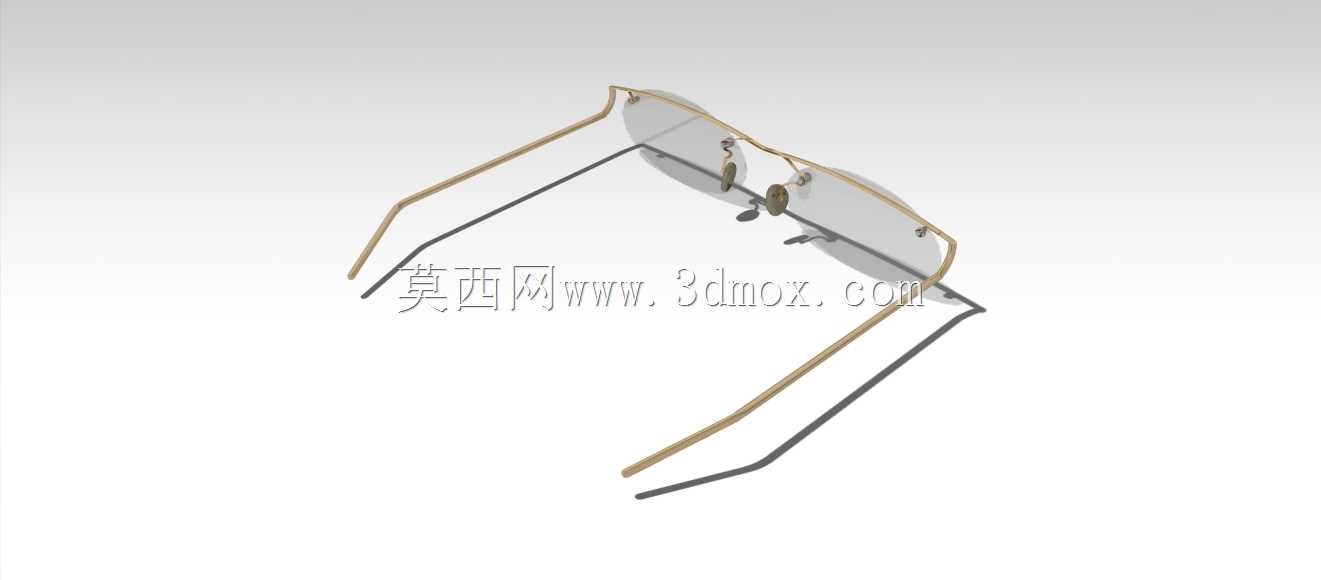

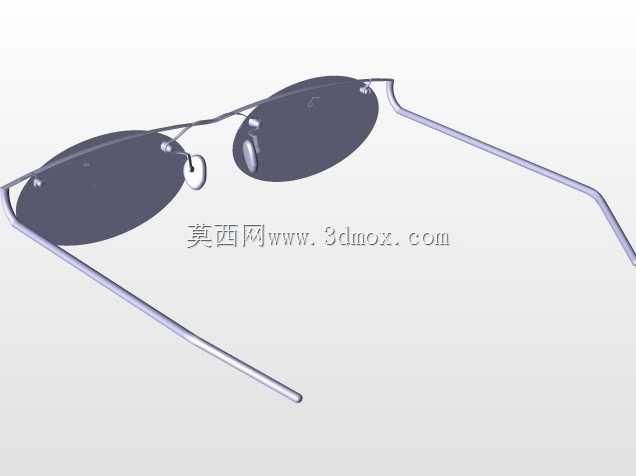

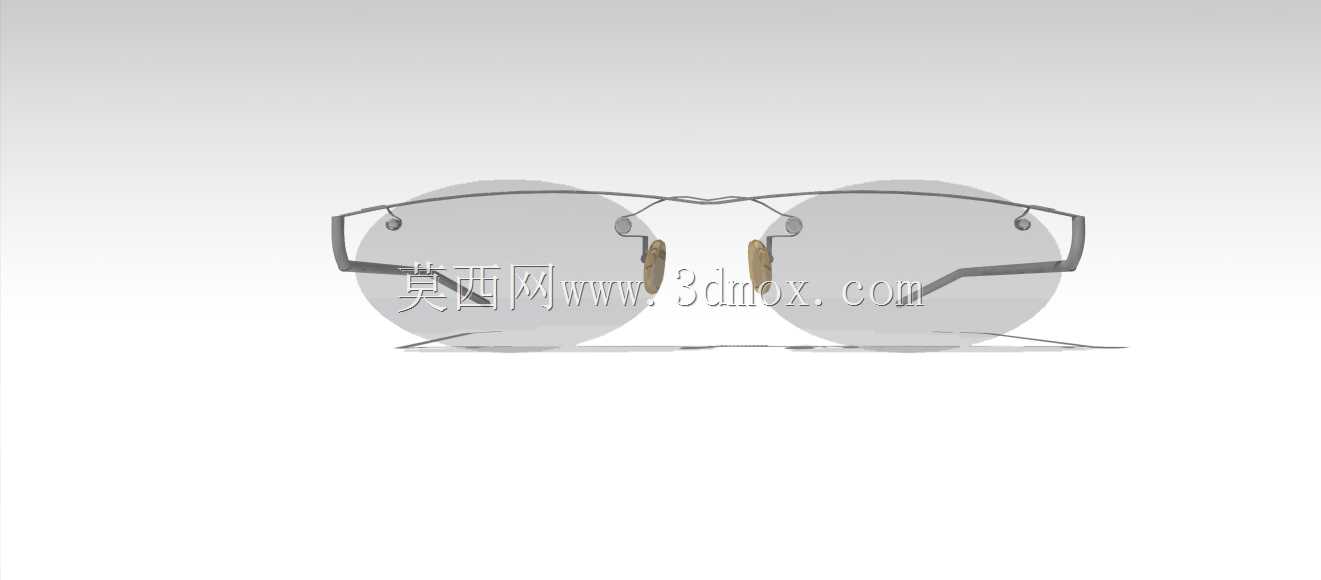

日常佩戴的无框光学眼镜，核心应用场景覆盖日常视力矫正、户外出行佩戴、办公场景长时间用眼防护等多个民用领域，这类产品的结构设计直接决定佩戴舒适度、镜片固定稳定性与长期使用的耐用性，和传统全框、半框镜架的结构逻辑存在明显差异。从实际使用需求出发，无框镜架没有周边镜框包裹镜片，所有受力都通过镜架与镜片的连接点位传导，因此设计阶段首先要明确镜片的受力边界，常规单光镜片的边缘厚度在1.2mm到2.5mm区间，连接桩头的点位需要避开镜片光学中心区域，通常设置在镜片水平中线偏上2mm位置，距离镜片外边缘3mm到4mm处，这个位置既不会遮挡有效视物视野，也能让镜腿开合的受力均匀分散在镜片边缘，避免局部应力集中导致镜片崩边。镜腿部分采用轻量化钛合金弯折成型，整体展开长度在135mm到145mm区间，贴合耳后轮廓的弯折段做了15度的向下弧度处理，接触耳后的位置做了0.8mm厚度的硅胶套嵌套，硅胶套表面做细微磨砂处理，既可以减少佩戴时的滑动，也能避免夏季出汗时金属材质直接接触皮肤引发的不适。鼻托部分采用独立铰接结构，托叶为软质硅胶材质，支撑角度可以根据不同鼻梁高度做15度到30度的自适应调整，两个托叶的间距在16mm到20mm区间，适配绝大多数东亚人群的鼻梁宽度，托叶和镜片连接的金属支架直径控制在0.6mm，在保证支撑强度的前提下尽可能减少结构件对视野的遮挡。设计过程中需要重点考量装配公差的适配性，镜片上的安装孔位直径控制在1.2mm，和连接螺丝的配合间隙留0.1mm，既可以保证装配时螺丝顺利穿入，也不会因为间隙过大导致镜架松动晃动；镜腿开合的铰接位置做了阻尼结构设计，开合阻尼力控制在0.2N·m，展开到佩戴状态时可以自动锁止在95度的张开角度，不会因为日常摘戴的晃动导致镜腿自行收拢。从安装边界来看，整套镜架装配完成后，整体宽度在130mm到140mm区间，适配的镜片宽度为52mm到56mm，镜片高度为32mm到38mm，这个尺寸区间可以覆盖绝大多数成年用户的瞳距范围，配镜时不需要额外对镜架做大幅度调整。结构受力层面，需要模拟日常摘戴、意外跌落等场景的受力情况，镜腿在受到10N的向外扩张力时，连接桩头的位置不会出现塑性变形，镜片在连接点位受到5N的侧向拉力时不会出现开裂，鼻托位置受到3N的正向压力时铰接结构不会出现松脱。和有框镜架相比，无框结构的重量可以降低30%左右，整套镜架不含镜片的重量控制在8g以内，长时间佩戴不会在鼻梁位置留下明显压痕，也不会因为镜架过重导致佩戴时频繁下滑。细节处理上，所有金属结构件的边缘都做了R0.2mm的圆角抛光处理，没有尖锐棱角，避免佩戴过程中刮蹭皮肤或者勾扯衣物；镜腿末端做了圆弧收边，不会因为边缘锋利划伤耳后皮肤。这类无框镜架的结构设计，需要平衡轻量化、结构强度、佩戴舒适度三个核心维度，不能为了追求极致减重过度缩减结构件的尺寸，导致镜架容易变形损坏，也不能为了提升强度增加结构件厚度，导致整体重量上升影响佩戴体验，在三维建模阶段需要反复调整各个连接点位的位置、结构件的截面尺寸，通过受力仿真验证各个点位的应力分布，确保最终的结构可以满足日常使用的各类场景需求，同时兼顾外观的简洁流畅，符合日常穿戴产品的审美需求。
