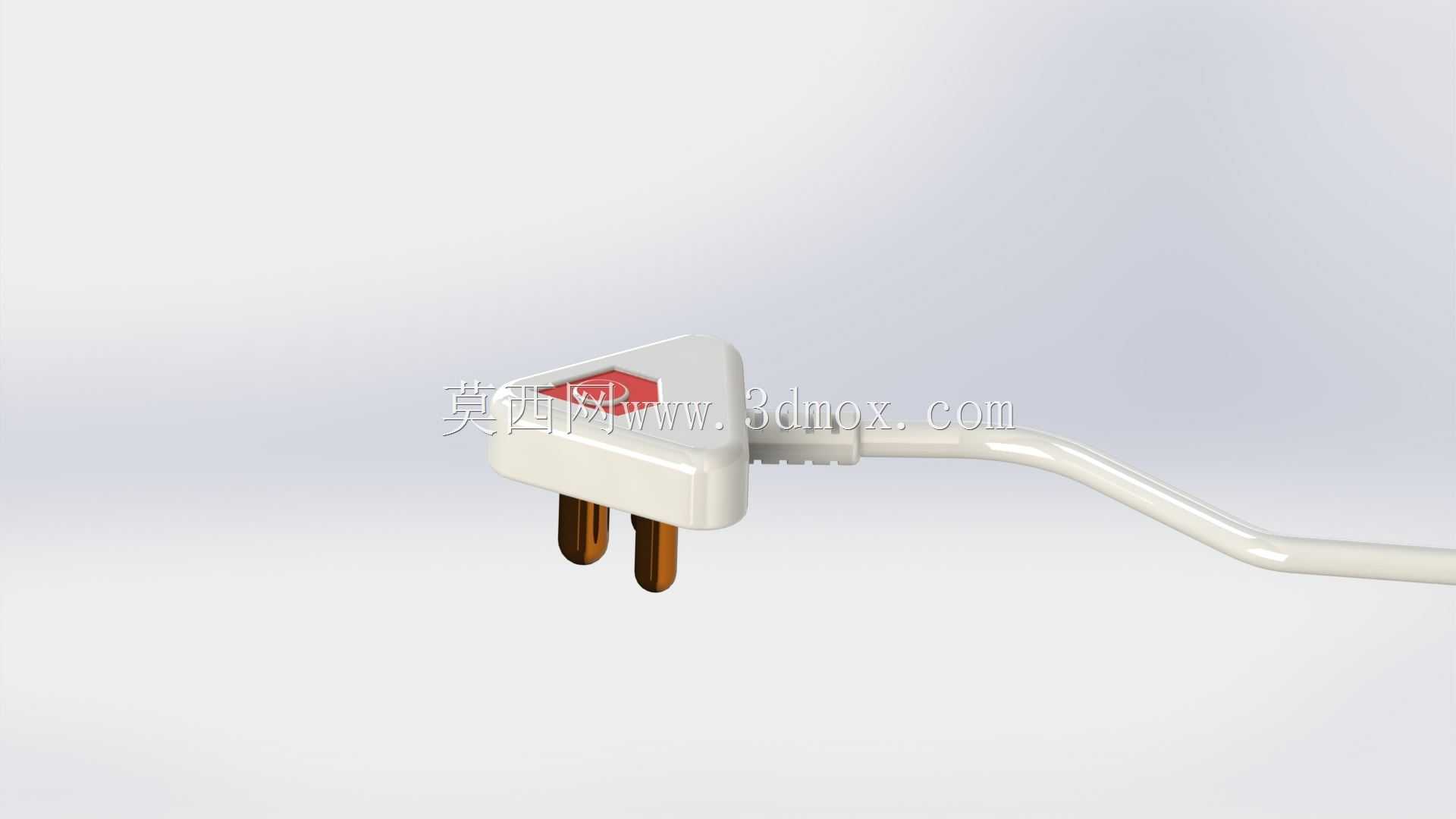

带开关一体式两芯电源连接插头结构

日常民用及小型工业电气设备的取电连接环节，这类带集成开关的两芯电源插头是应用覆盖极广的接插部件，区别于常规无开关的直连插头，它把通断控制直接集成在插头本体上，省去了额外插拔插头的操作步骤，也避免了频繁插拔导致的插片磨损、插座簧片松弛问题，在桌面小家电、办公数码外设、小型电动工具这类需要频繁通断供电的场景下实用性很强。从结构设计逻辑来看，这款插头采用了三角楔形的本体造型，并非传统的方正或圆形结构，这种造型首先是考虑了握持插拔的受力合理性，楔形斜面刚好贴合手指按压施力的角度，插拔时不需要用过大的力捏持本体，同时楔形结构的边缘做了全圆弧过渡，没有尖锐棱角，日常使用中不会磕碰划伤，也避免了应力集中导致的外壳开裂问题。插片部分采用标准两扁插的尺寸规格，插片的厚度、间距完全符合民用市电插座的适配要求，插片根部做了加宽的定位凸台，插入插座后凸台会贴合插座面板表面，既可以限制插头插入深度，避免插片过度插入顶坏插座内部结构，也能防止插片受侧向力时出现根部弯折断裂的问题，插片与内部导电件的连接采用压铆结构，相比焊接结构抗振动、抗拉扯性能更好，长期使用不会出现虚接打火的隐患。本体上集成的红色翘板开关设置在楔形斜面的顶端位置，刚好是插拔时手指不会误触的区域，同时日常操作通断时又能很方便地用指尖按动，开关的按键行程做了适中的阻尼反馈，按动时有清晰的档位感，不会出现误触发或者按动无响应的问题，开关内部的触点采用银合金材质，具备一定的载流能力，能够满足常规小功率电器的通断需求，不会因为频繁通断出现触点烧蚀的情况。出线端的位置设计了加长的柔性防弯折护套，护套采用软质PVC材质，和插头硬塑本体做了一体式包胶连接，线缆弯折时应力会分散在整个护套长度上，不会集中在线缆和本体的连接位置，避免了长期弯折导致的线芯断裂、外皮破损问题，护套的出线角度做了微斜设计，插头插入墙面插座后线缆自然向下倾斜，不会出现线缆硬折顶住墙面导致插头松动脱出的情况。从安装适配边界来看，这款插头的本体最大宽度控制在常规插座单个插孔位的占用范围内，插入多联插座时不会遮挡相邻的插孔位，不会浪费插座的接口资源，本体的厚度也做了优化，插入墙面插座后突出墙面的距离较小，不会因为外力磕碰导致插头松脱，也不会影响家具靠墙摆放。内部的导电结构布局做了等距隔离设计，火线、零线的导电片之间设置了绝缘隔离筋，即使出现内部导线松脱的情况，也不会造成两极短路的问题，外壳的合缝位置采用超声波焊接工艺，接缝严密，日常使用中泼溅的少量水渍不会轻易进入内部，具备基础的防泼溅能力，满足民用场景的使用安全要求。在建模实现层面，这类接插件的建模需要重点关注插片的尺寸公差配合，插片的厚度、间距公差需要控制在合理范围内，保证和插座的插拔力适中，既不会过松导致接触不良，也不会过紧导致插拔困难；外壳的曲面过渡需要保证壁厚均匀，避免注塑成型时出现缩痕、缺料的问题；开关按键和本体的配合间隙需要控制合理，既保证按键活动顺畅，又不会出现过大的缝隙影响外观和防护性能；防弯折护套的曲面需要做连续的曲率过渡，保证软胶材质成型后弯折时不会出现应力发白的情况。
