P2小型碳纤维增强四旋翼无人机结构设计

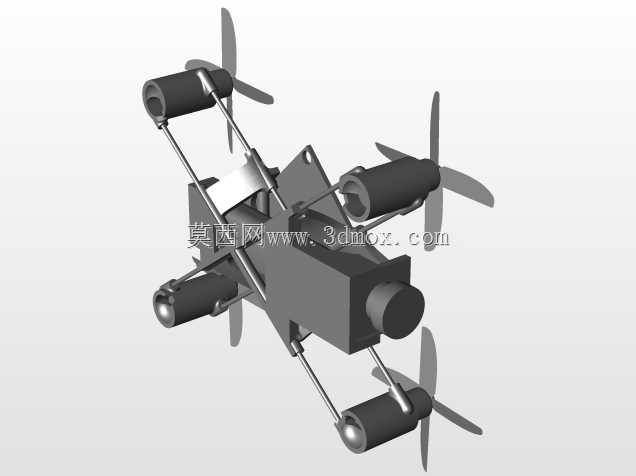

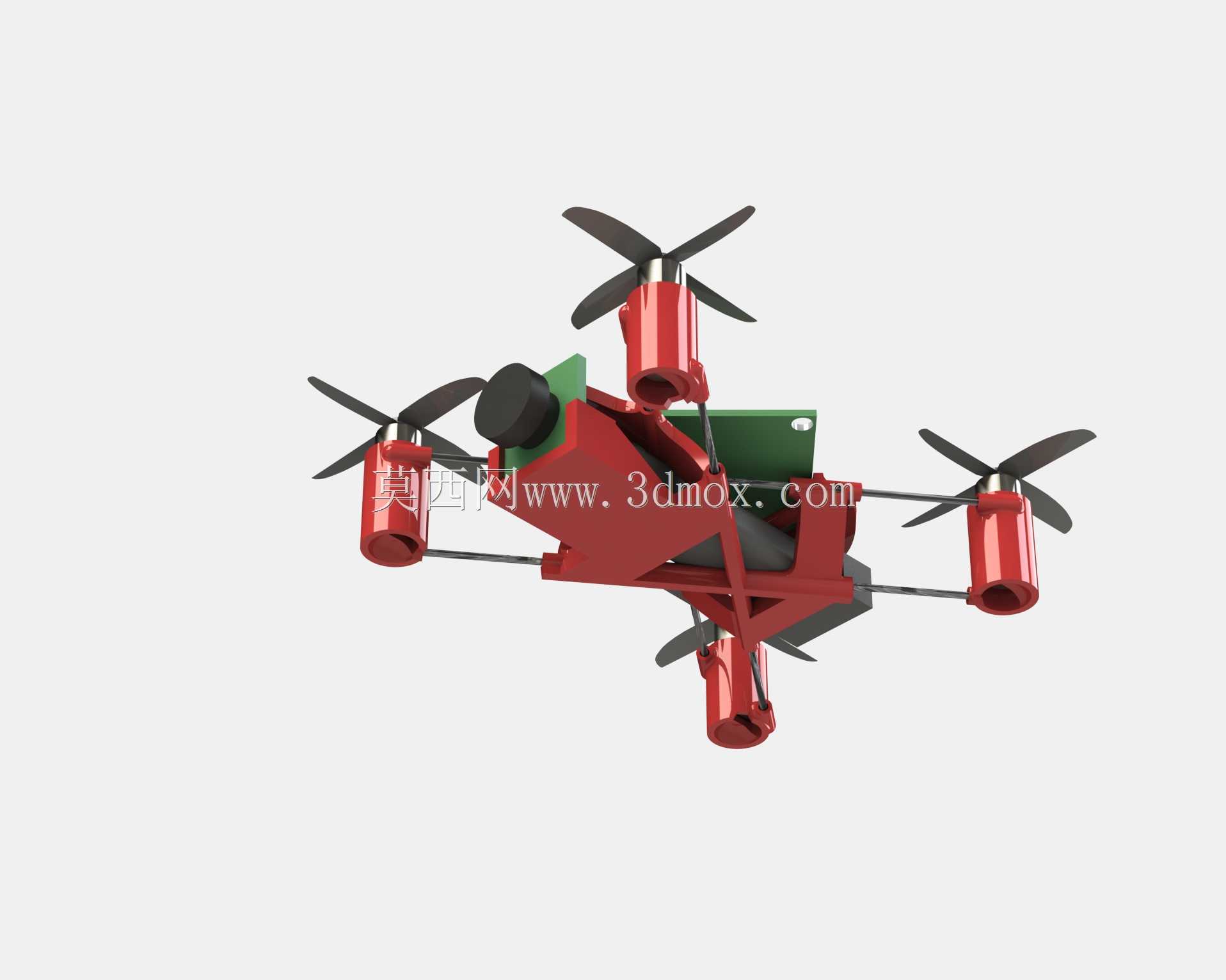

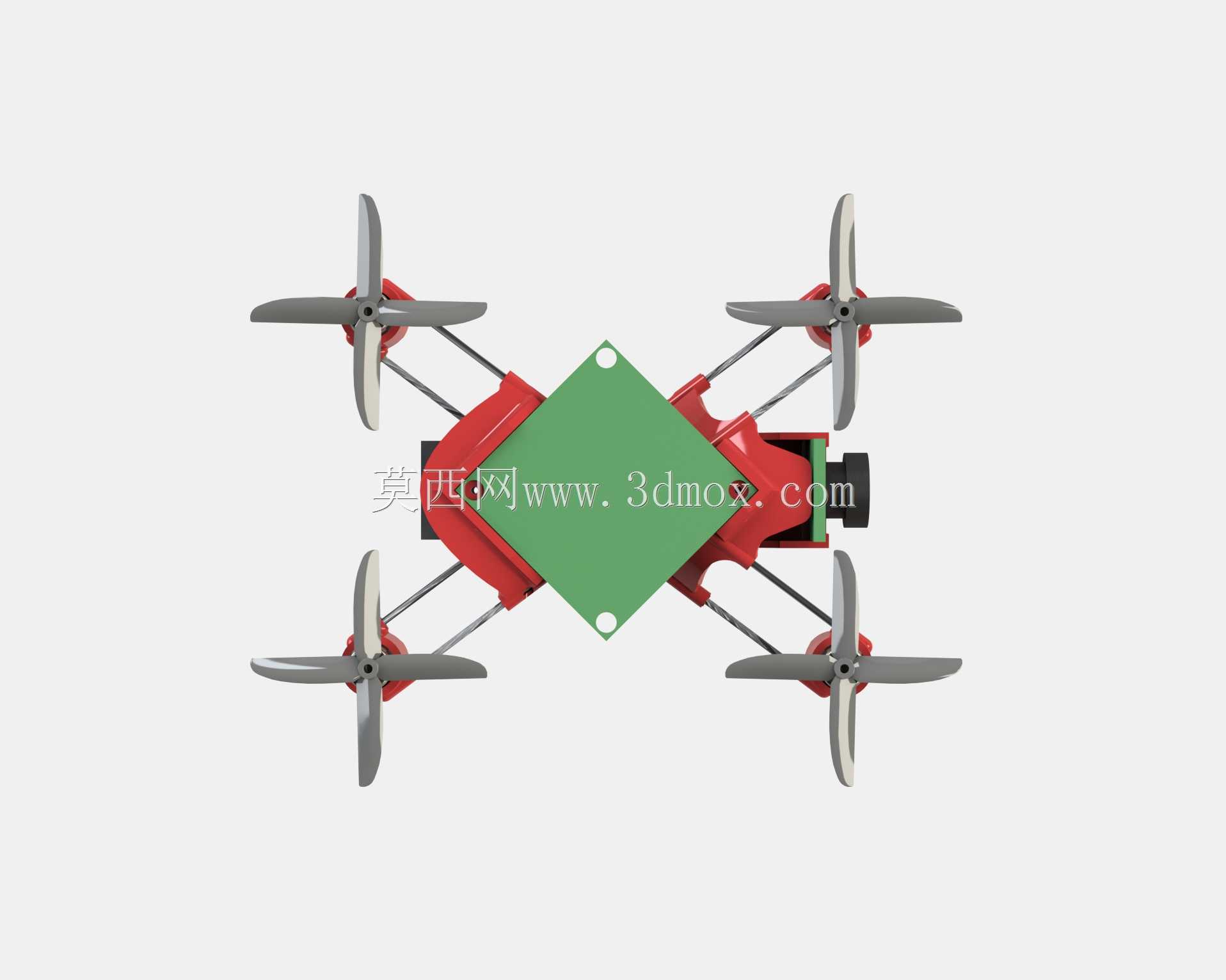

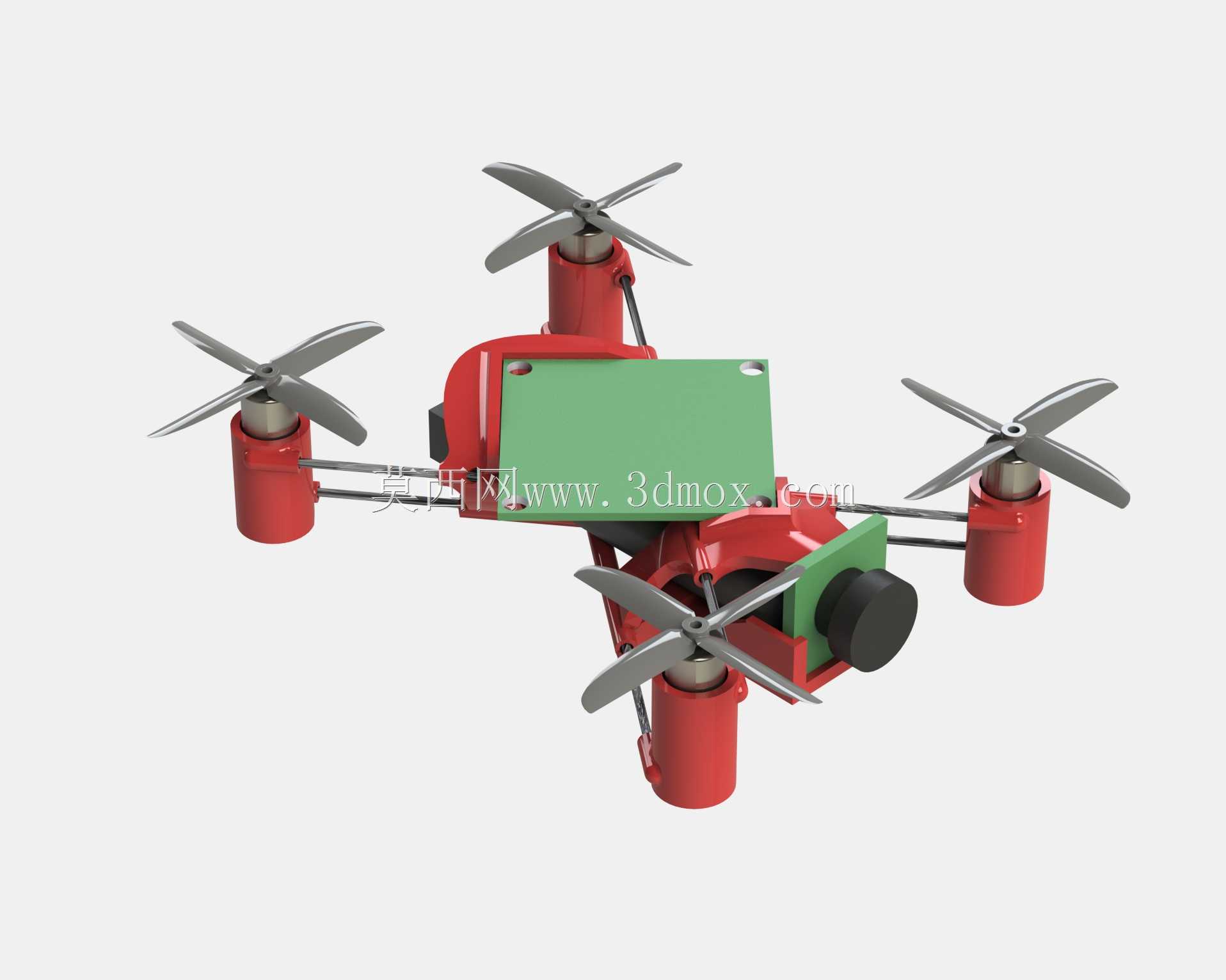

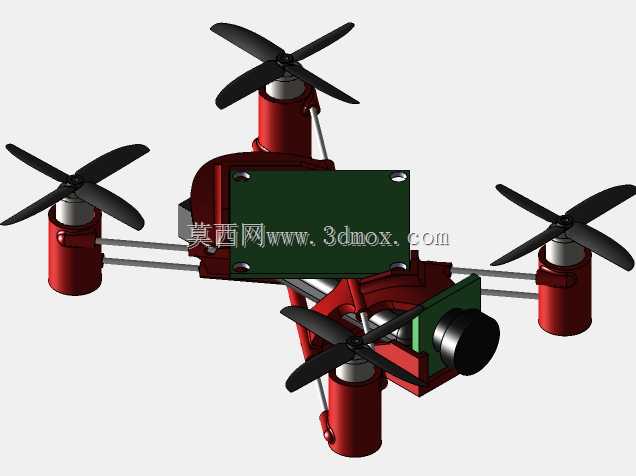

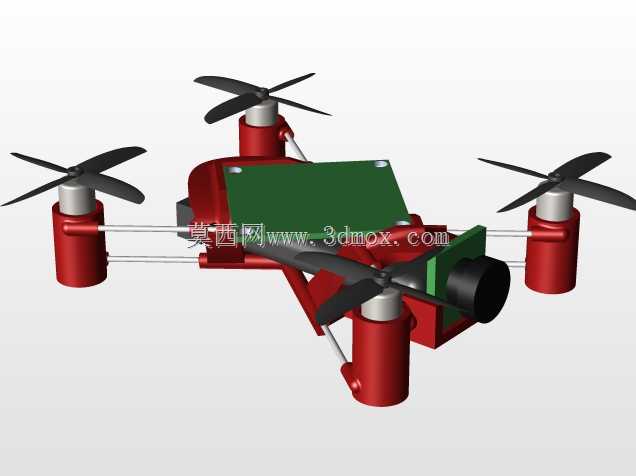

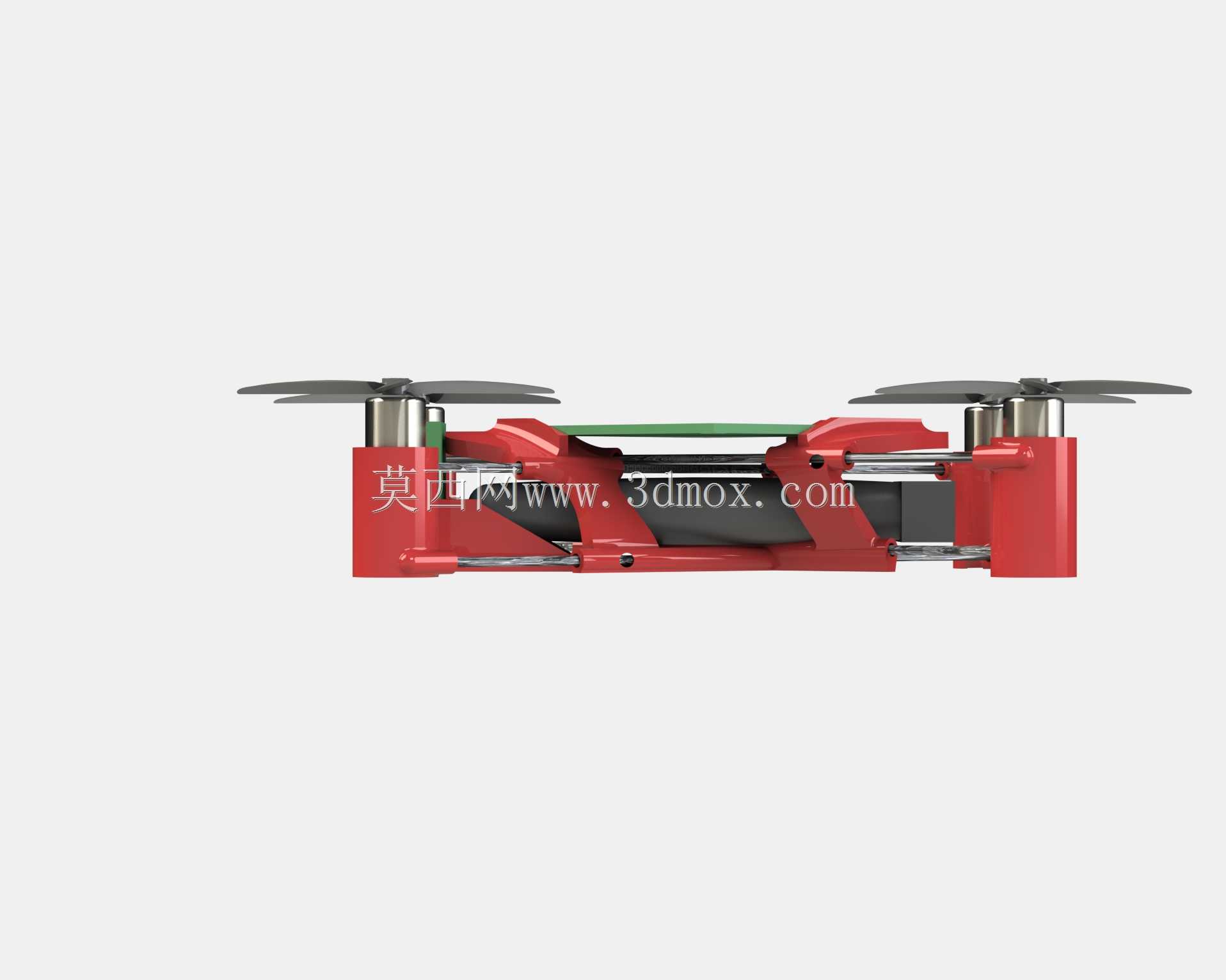

这款微型四旋翼飞行器的机架主体采用碳纤维增强复合材料搭建，核心受力框架选用碳纤维板材作为主承载面，搭配不同直径的碳纤维棒作为机臂支撑结构，在保证整体结构刚度的前提下将整机自重控制在极低水平，适配狭小空间内的飞行作业需求。动力单元采用7mm规格的微型有刷电机，直接驱动两叶螺旋桨，四个动力单元呈十字形对称分布在机臂末端，电机安装座与碳纤维棒采用过盈配合加胶接的固定方式，抵消飞行过程中电机高速转动产生的振动，避免机架出现共振导致飞行姿态失稳。机身上层的碳纤维平板预留了飞控板、电池模块的安装孔位，孔位间距按照主流微型飞控的标准安装尺寸设计，可直接适配市面上通用的微型飞控硬件，无需额外制作转接支架。机身前部预留了微型摄像头的安装空间，摄像头固定座与机架采用一体化设计，镜头朝向与机身航向保持一致，可实现第一视角飞行画面采集，适配室内巡检、狭小空间侦查等作业场景。机臂采用1mm直径碳纤维棒与2mm直径碳纤维棒组合的支撑结构，较细的碳棒作为主支撑臂承担电机的拉力与扭矩，较粗的碳棒作为斜向加强筋连接机臂末端与主机架，形成三角形稳定受力结构，在发生轻微碰撞时可通过碳棒的微小形变吸收冲击能量，避免主框架出现断裂损坏。整机的外形尺寸控制在掌心可容纳的范围内，机臂末端到机身中心的距离经过精确计算，既保证螺旋桨转动时不会出现桨间干涉，又尽可能缩小整机的横向尺寸，使其能够穿过直径10厘米左右的管道、缝隙等狭小空间，完成常规尺寸无人机无法进入的区域的探查作业。机架的所有连接部位均采用轻量化设计思路，没有冗余的结构凸起，电子元件的走线全部沿碳棒内侧布置，通过细扎带固定在机架上，避免飞行过程中线材晃动影响气动效率或者被螺旋桨打到。动力系统的供电线路直接从机身中心的电池安装位引出到各个电机，线路长度经过精确裁剪，没有多余的线材堆积，进一步降低整机自重。这款微型无人机的设计定位偏向室内近距作业、狭小空间探查场景，相比常规尺寸的多旋翼无人机，它的碳纤维增强机架具备更高的比强度，在同等自重下结构刚度远高于塑料机架，抗摔碰性能更优，同时碳纤维材料的阻尼特性能够更好地吸收电机振动，提升飞行过程中画面采集的稳定性。在结构设计过程中，首先确定了四旋翼的常规十字布局，保证飞行控制的算法适配性，随后根据所选7mm电机的拉力参数，反推所需的机架强度与自重上限，选择对应规格的碳纤维板材与棒材作为机架材料，通过受力仿真优化机臂的支撑角度与碳棒直径，在满足强度要求的前提下尽可能减小材料用量，降低整机自重。安装边界方面，主机架上的飞控安装孔位兼容20mm*20mm的标准安装间距，电池仓可容纳容量300mAh以内的微型锂电池，摄像头安装位可适配边长10mm以内的微型CMOS摄像头，所有外接元件的重量都经过严格核算，保证整机起飞重量控制在动力系统的最大拉力范围内，预留足够的推力余量应对飞行过程中的气流扰动与机动动作。机臂的长度设计充分考虑了螺旋桨的转动半径，所选两叶螺旋桨的直径为65mm，机臂长度保证相邻两个螺旋桨的转动平面之间留有5mm以上的安全间隙，避免高速转动时桨叶发生碰撞打桨。机架底部预留了可选的起落架安装孔位，用户可根据作业需求选择加装微型起落架，在不平整表面起降时保护摄像头与机身底部元件，也可不装起落架进一步降低自重，提升飞行续航时间。
