户外电气用贴片式接近传感器结构

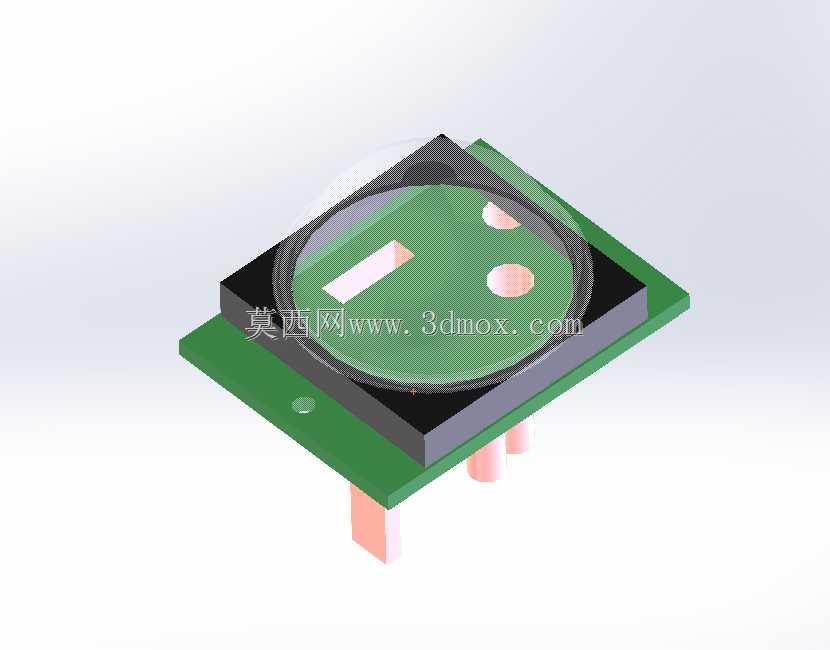

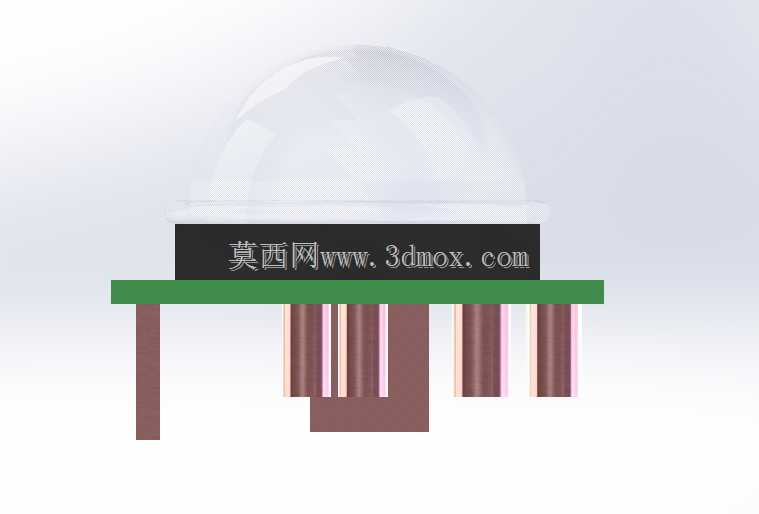

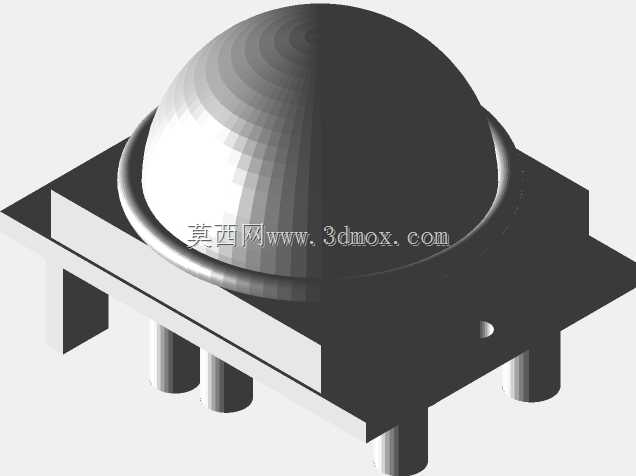

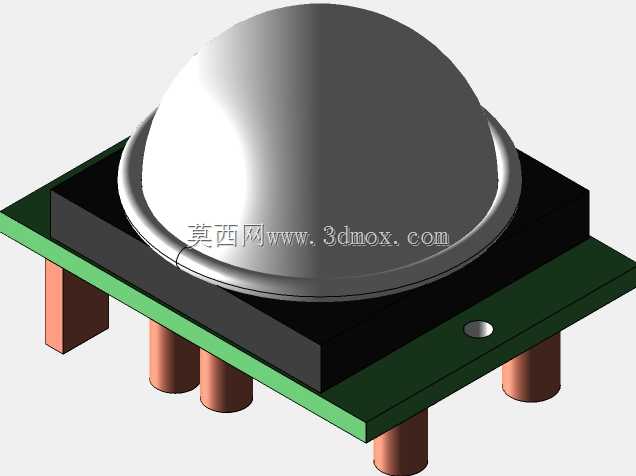

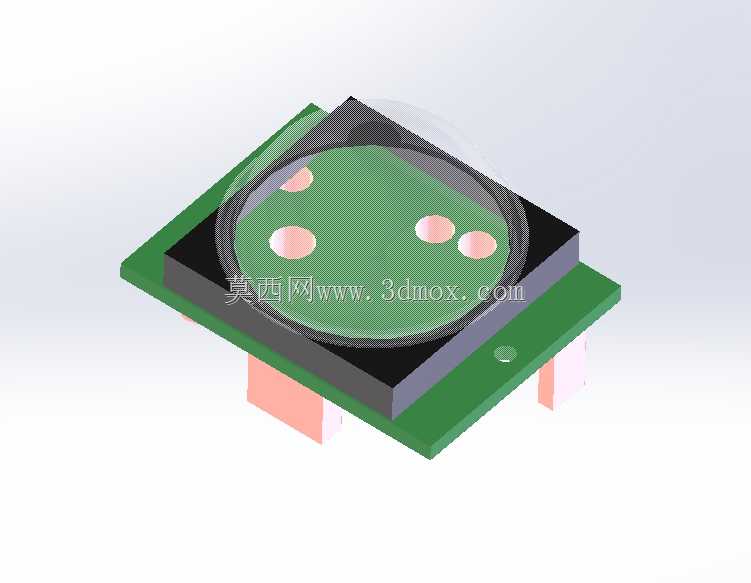

这款贴片式接近检测元件，主要面向户外露天布设的电气设备做非接触式位置检测使用，在户外光伏汇流箱、户外充电桩柜体、露天配电终端、野外环境监测设备的舱门开合检测、执行机构到位判定、部件位置确认场景中适配性较强，相比普通室内用接近检测元件，结构设计上考虑了户外布设的防护需求，感应面做了平整密封处理，避免户外凝露、扬尘侵入内部感应电路造成检测失效。从结构布局来看，元件采用PCB载板作为安装基底，载板边缘预留了表贴焊接的焊盘位置，不需要额外做穿孔固定，适配SMT自动化贴片生产工艺，能直接和设备内部的主控电路板完成焊接组装，减少额外的固定结构件投入，也压缩了整体安装占用的空间。感应核心模块布置在载板中心位置，外围做了黑色塑封层包裹，既起到内部电路的绝缘防护作用，也能屏蔽周边杂散电磁信号对感应精度的干扰，顶部的透明封装层直接覆盖感应工作面，不遮挡感应场的传输路径，同时把内部的感应线圈和处理电路完全密封在封装内部，满足户外使用的基础防护要求。从安装边界来看，载板采用方形结构，四个边角做了小尺寸切角处理，避免贴片过程中边角应力集中造成焊盘开裂，载板下方伸出的两个定位凸台，在贴片焊接时可以卡在PCB对应位置的定位孔内，防止回流焊过程中元件移位偏移，保证焊接位置精度。感应面的圆形区域为有效检测范围，安装时需要保证该区域正对被检测的金属部件，周边3毫米范围内不要布置其他金属结构件，避免干扰检测场的分布，造成检测距离偏差或者误触发。功能设计上，这款元件采用非接触式感应原理，不需要和被检测部件发生机械接触就能输出位置信号，不会因为长期机械摩擦造成部件磨损，相比机械式行程开关，在户外长期使用的故障率更低，维护周期更长，适合无人值守的户外电气设备使用。建模过程中，对元件的分层结构做了完整还原，从底部的PCB载板、中间的塑封固定层、核心感应线圈层到顶部的透明防护层，各层的配合间隙都按照实际量产的公差要求做了预留，载板上的焊盘尺寸、定位凸台的尺寸公差都按照表贴元件的通用标准设置，导入到整机设备的装配模型中时，可以直接做干涉检查，验证安装位置周边的结构是否会和元件发生碰撞，也能模拟感应面和被检测部件的相对距离，确认检测行程是否满足设计要求。在户外设备的结构设计中，这类小型贴片式接近传感器的选型往往容易被忽略，很多设计人员只关注检测距离参数，忽略了元件本身的安装高度、周边结构的电磁干扰影响，这款模型把元件的外部轮廓、各部分的尺寸边界都做了精准还原，设计人员在做PCB布局、柜体内部结构排布时，可以直接调用该模型完成虚拟装配，提前确认安装空间是否充足，感应路径上是否有其他结构遮挡，避免后期打样后出现元件装不下、检测距离不够的问题。另外，元件顶部的封装层做了微弧面处理，不会在表面积攒户外的雨水、灰尘，长期使用时不会因为表面积污影响感应灵敏度，黑色的塑封基座采用耐候性塑料材质，能适应户外高低温变化的环境，不会因为长期紫外线照射出现塑封层开裂的问题，这些结构细节在模型中都做了对应体现，方便设计人员在选型时直观了解元件的结构特点，匹配对应的户外使用场景。
