脚踏驱动式毛巾挤水设备结构设计

在商用洗浴、酒店后勤、餐饮后厨这类需要频繁处理湿毛巾的场景里，传统手动拧干的方式不仅效率低下，长期操作还会造成操作人员腕部劳损，同时手动拧干的含水率波动大，既影响毛巾后续的烘干效率，也容易因挤压力度不均拉扯毛巾纤维缩短使用寿命。这款脚踏驱动的毛巾挤水设备，正是针对这类高频湿毛巾处理场景做的结构优化，核心是把手动施力的方式替换为下肢踩踏驱动，借助腿部大肌群的发力优势，降低操作人员的劳动强度，同时稳定挤压力度，保证每次脱水后的毛巾含水率保持在一致区间。

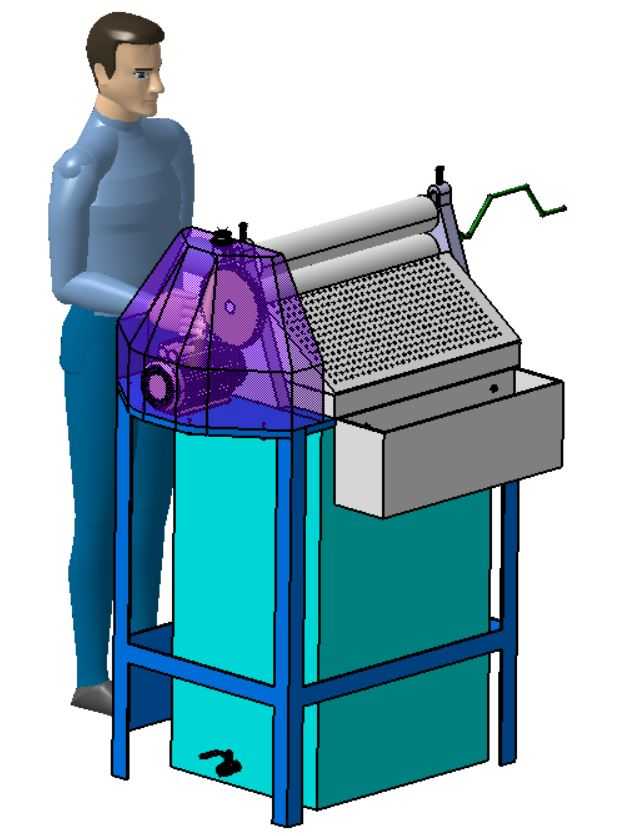

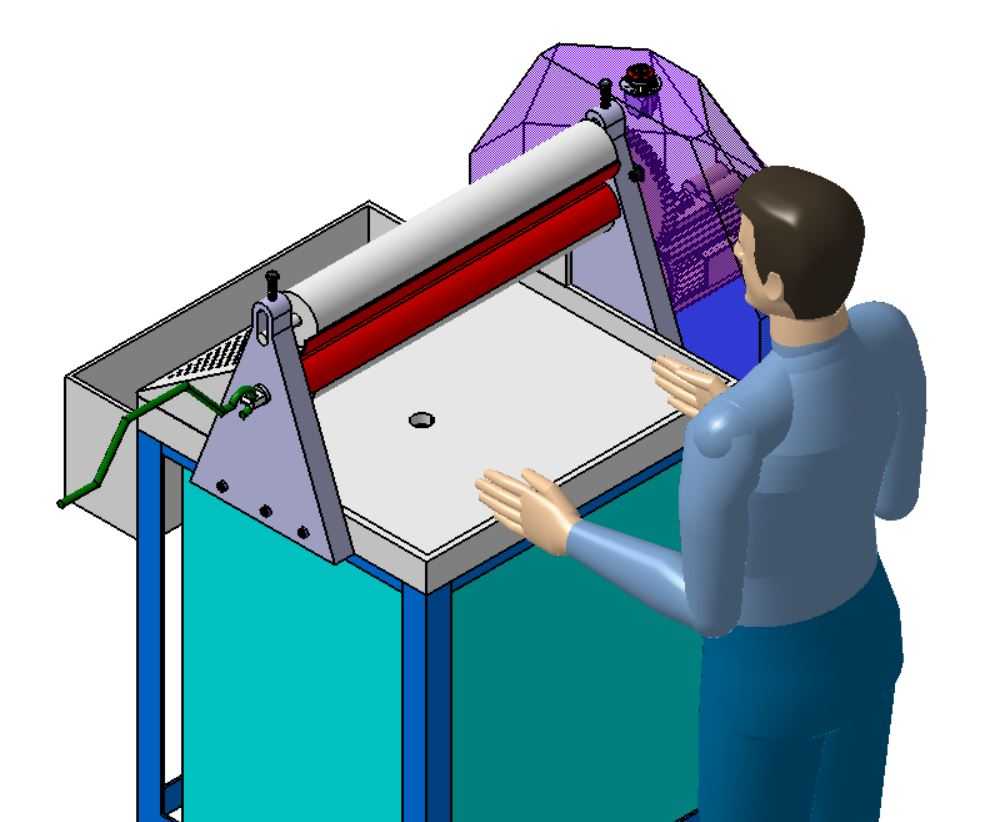

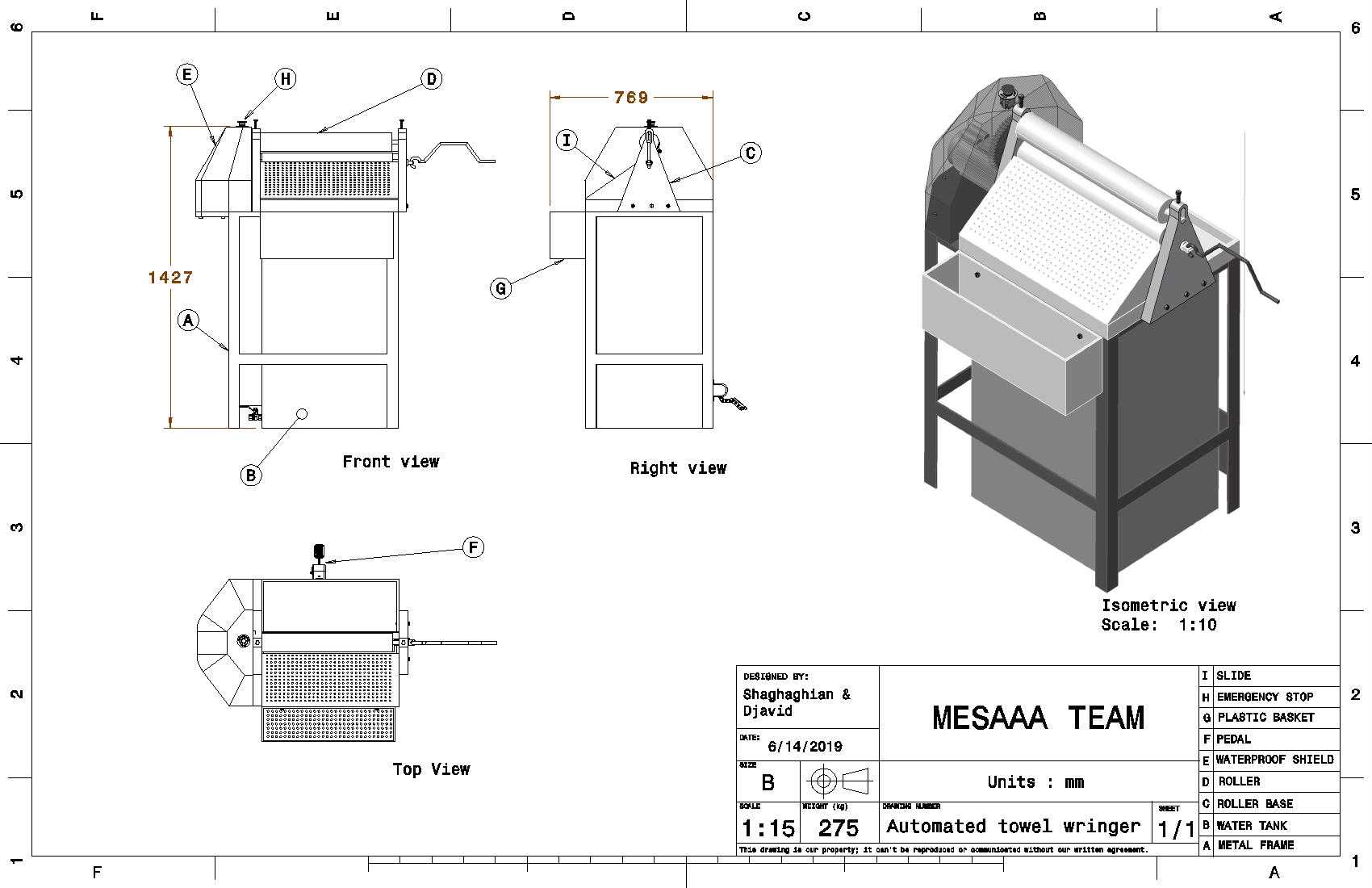

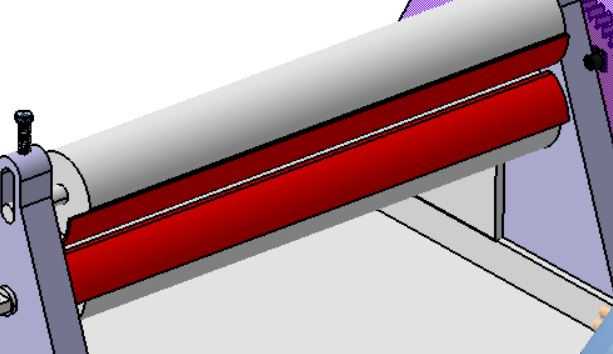

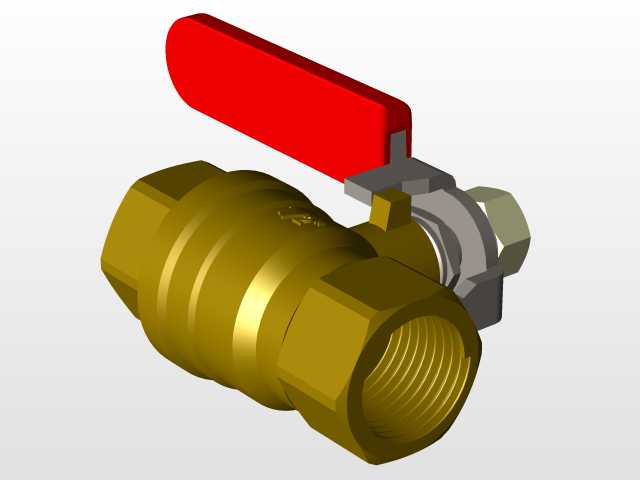

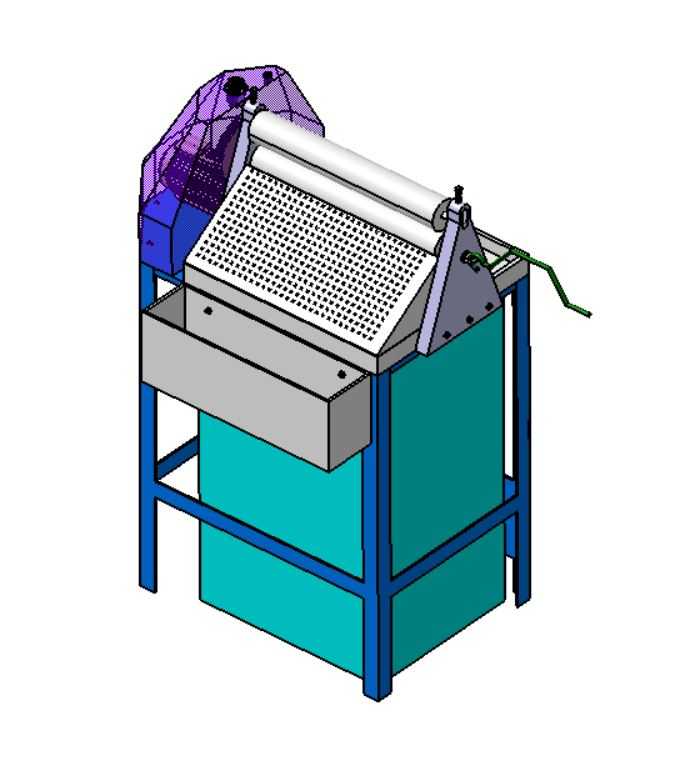

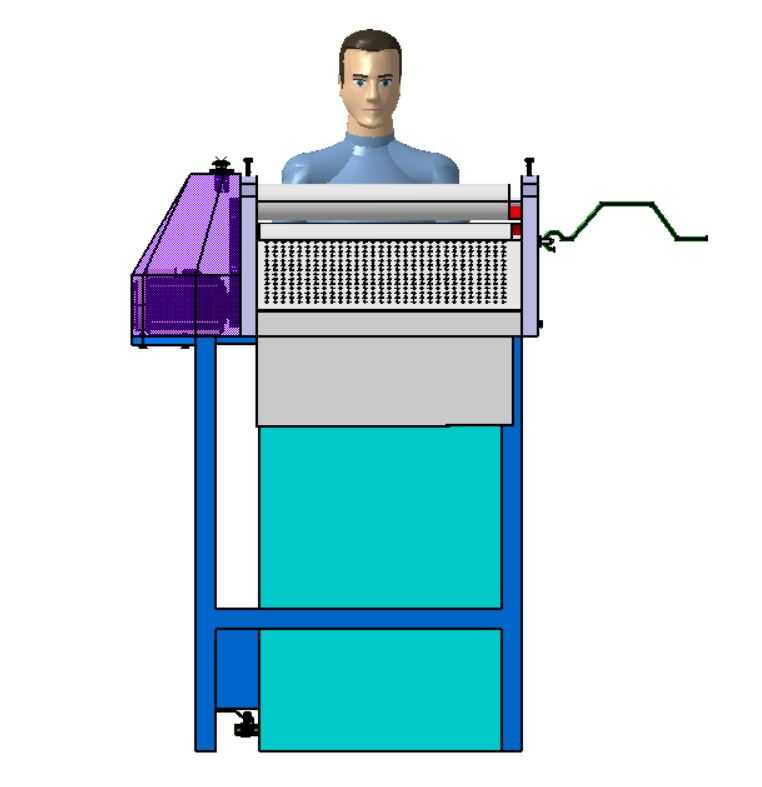

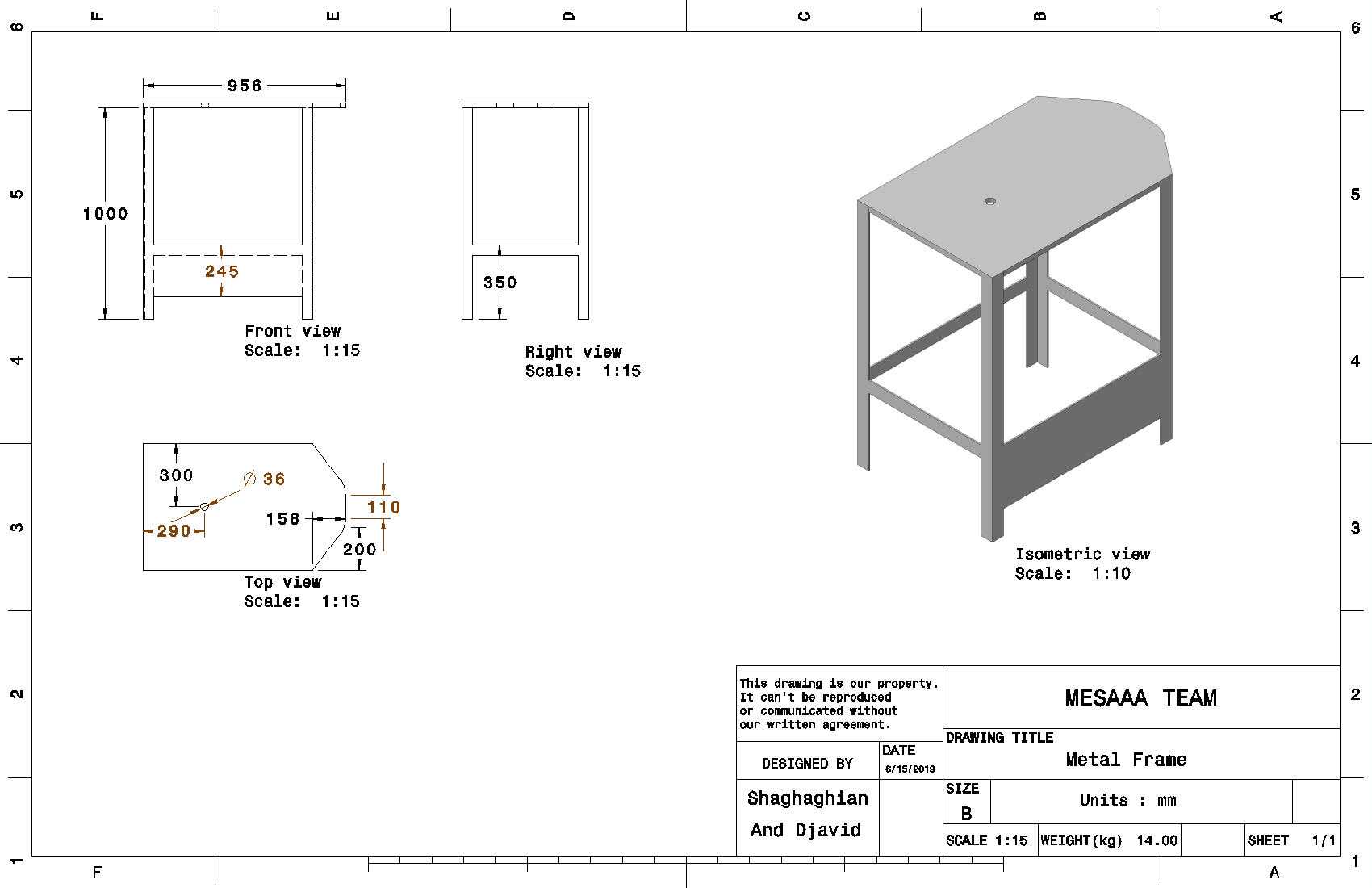

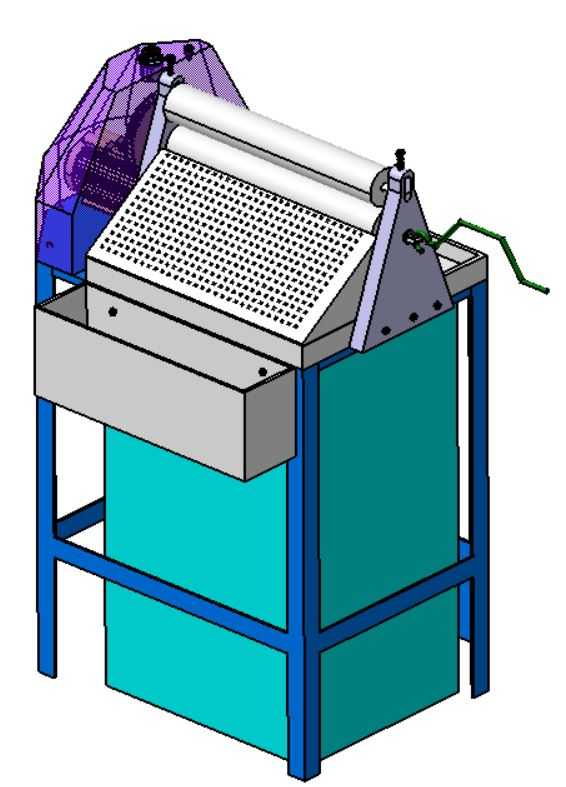

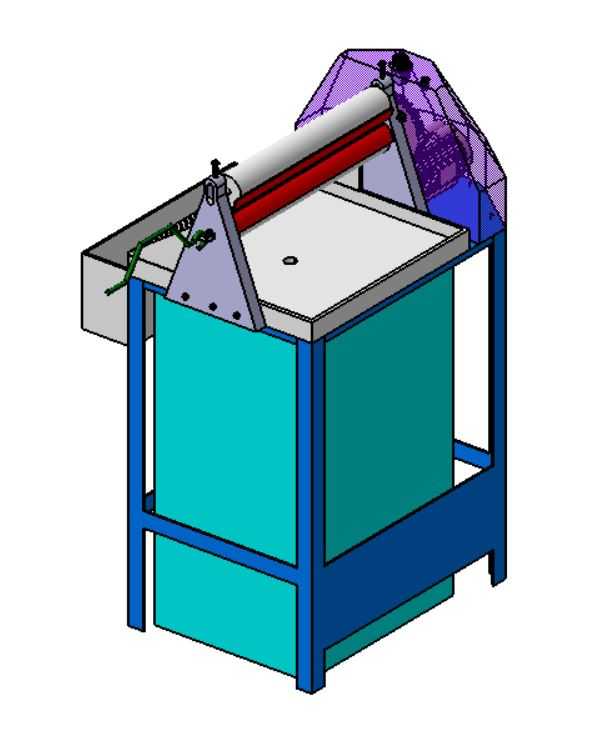

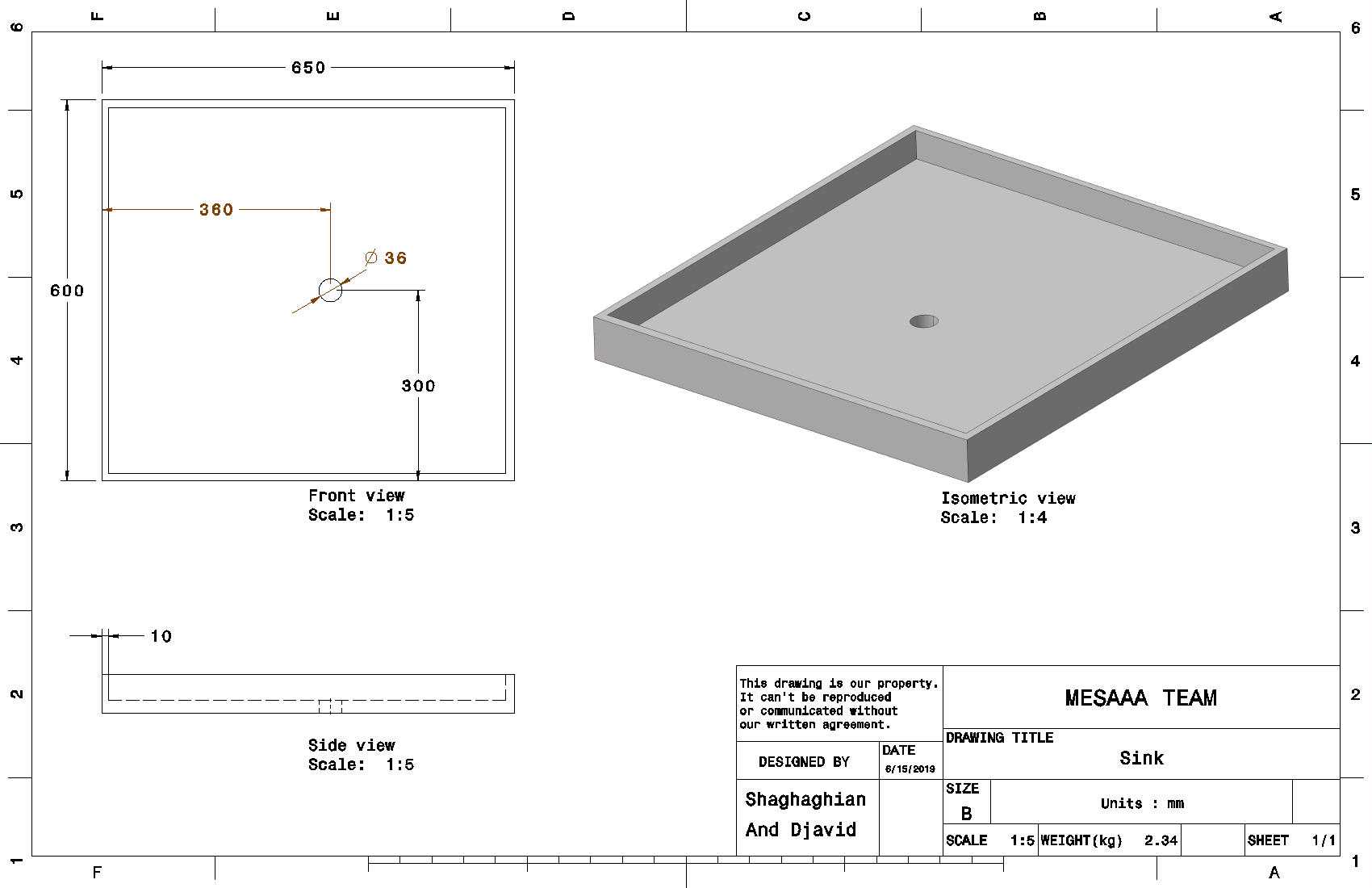

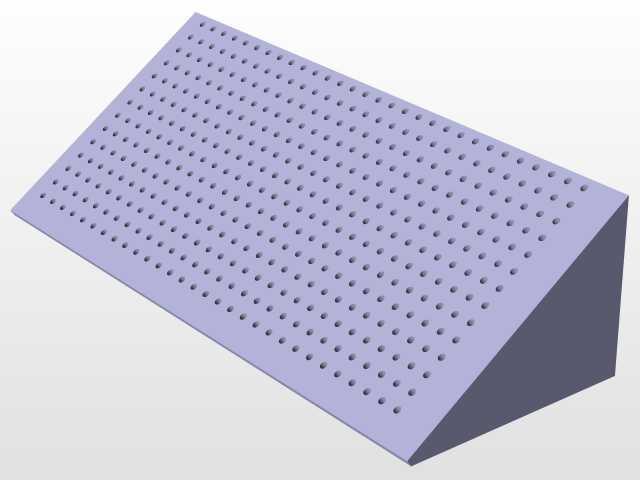

从结构布局来看，设备整体采用框架式方管焊接机架作为承载主体，底部设置两层储水腔，上层储水腔直接承接挤水过程中流出的水分，下层储水腔通过带阀门的管路与上层连通，当上层积水达到一定容量时，打开阀门即可将水导入下层集中存储，避免频繁倒水打断作业流程，储水腔采用倾斜底板设计，排水时不会出现积液残留，减少日常清洁的工作量。挤水执行部分采用双辊对压结构，上辊为包胶辊面，表面做防滑纹理处理，增大与毛巾之间的摩擦力，避免送料时出现打滑空转，下辊为金属网面辊，既可以支撑毛巾受力，也能让挤出的水分直接透过网孔落入下方接水盘，不会在辊面积存造成二次浸湿。

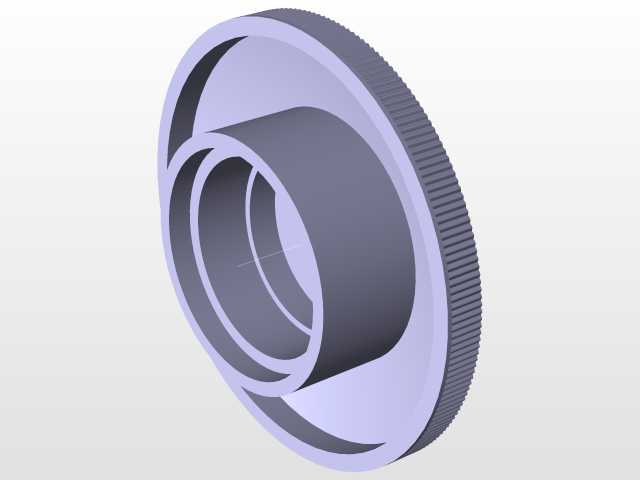

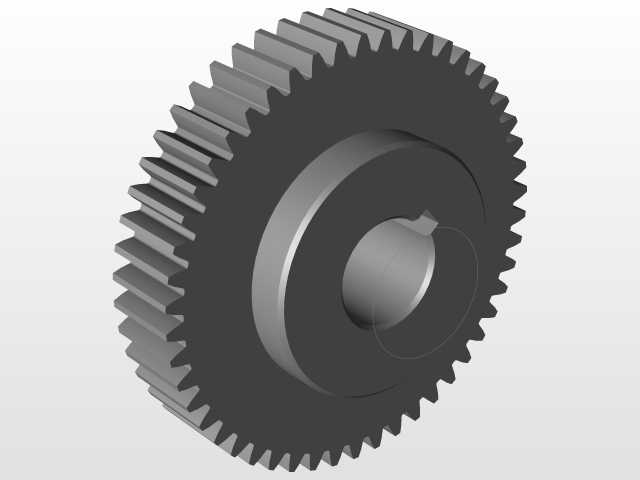

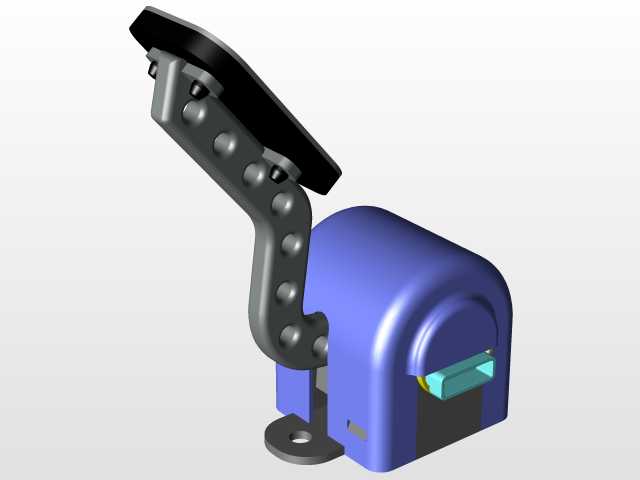

驱动部分的设计完全摒弃了传统手动摇臂结构，将动力输入轴通过连杆机构与底部的脚踏板连接，操作人员踩踏踏板时，连杆带动齿轮组传递扭矩，驱动对压辊做相对转动，毛巾从两辊之间的进料端送入后，会被辊面夹持着向出料端输送，同时两辊之间的可调间隙会对毛巾施加稳定的挤压力，将纤维间的游离水分挤出。辊隙调节采用两侧的手轮丝杠结构，可根据毛巾的厚度、材质调整挤压力度，比如处理较厚的棉麻毛巾时适当放大间隙避免过度挤压扯坏纤维，处理薄款纤维毛巾时缩小间隙提升脱水率，调节刻度直接标注在机架侧板上，调整时无需额外量具即可快速定位到常用参数。

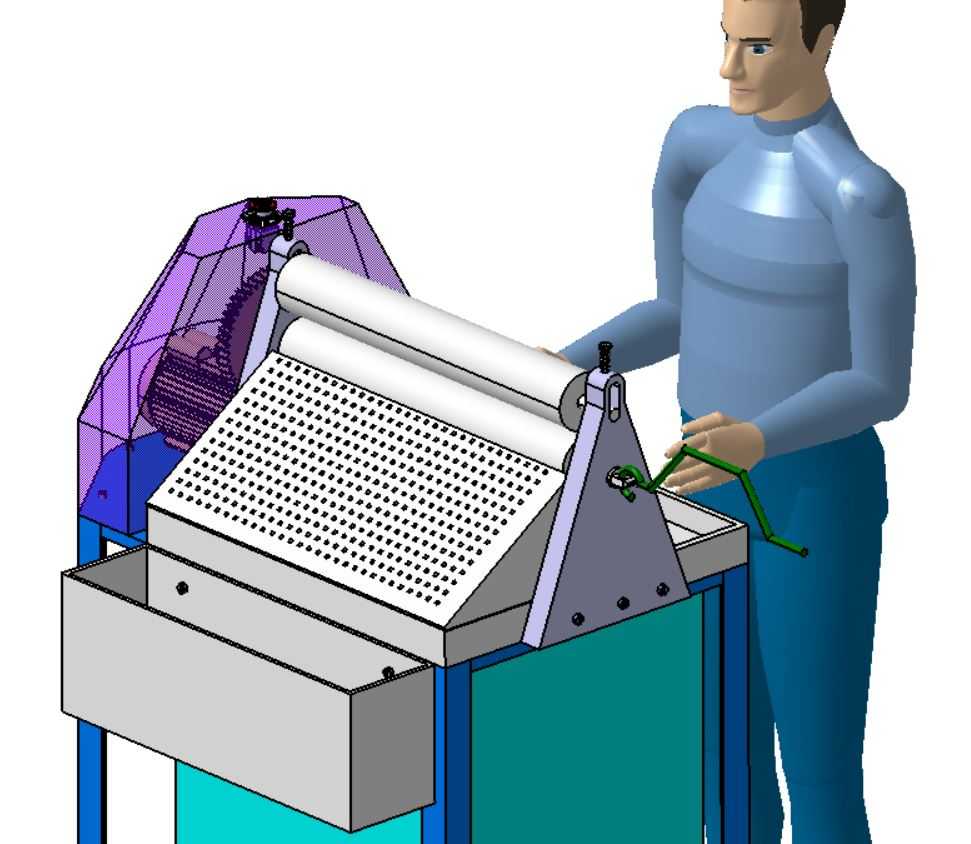

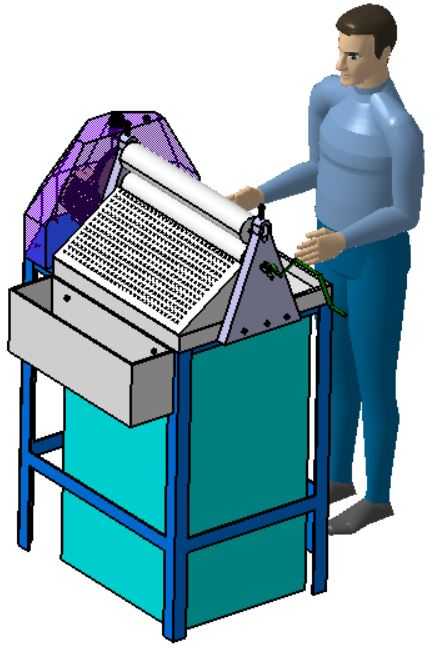

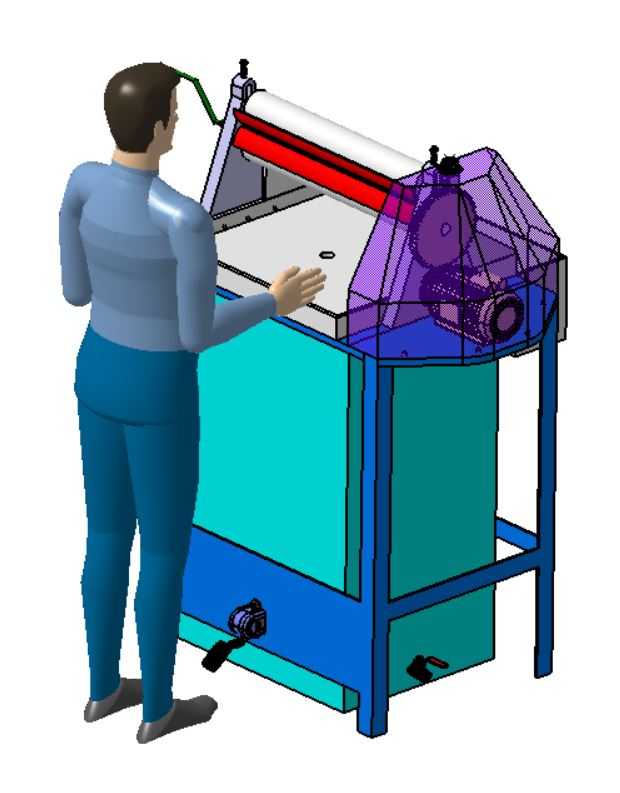

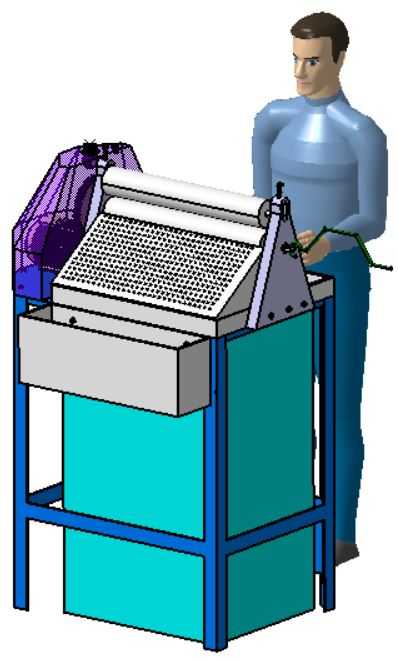

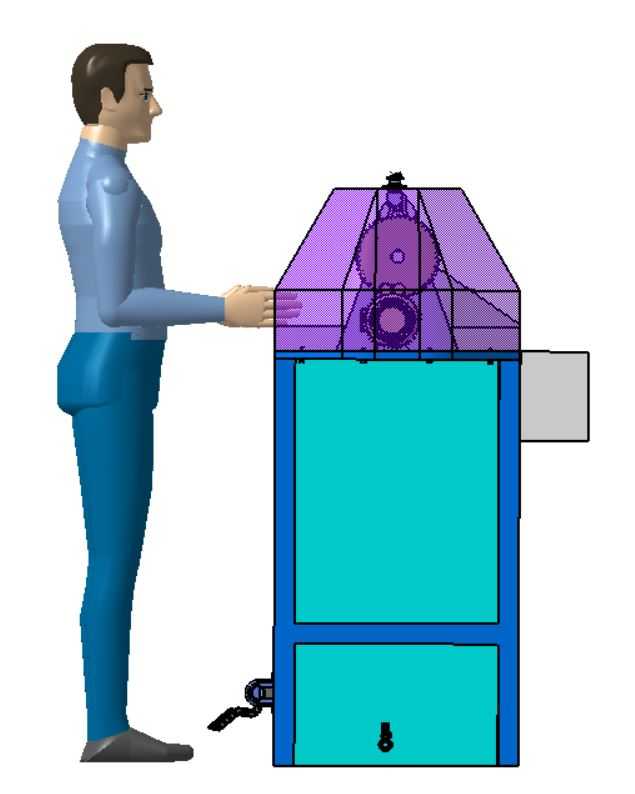

设备的操作高度按照人体站立作业的舒适区间设计，进料端台面高度适配多数成年人自然垂手的操作位置，操作人员无需弯腰即可将展平的毛巾送入辊隙，脚踏板的位置设置在机架正前方，踩踏行程控制在下肢舒适活动范围内，长时间作业也不会出现腿部酸胀。设备顶部设置半透明的防护外罩，覆盖辊组的传动连接部分，既可以避免操作时衣物、手指卷入传动部件，也能观察内部辊面的清洁状态，外罩采用快拆结构，日常维护时无需工具即可取下，方便清理辊面缠绕的毛巾纤维。

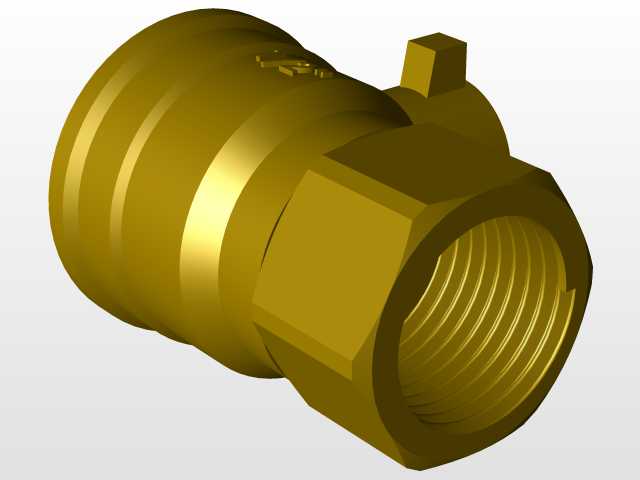

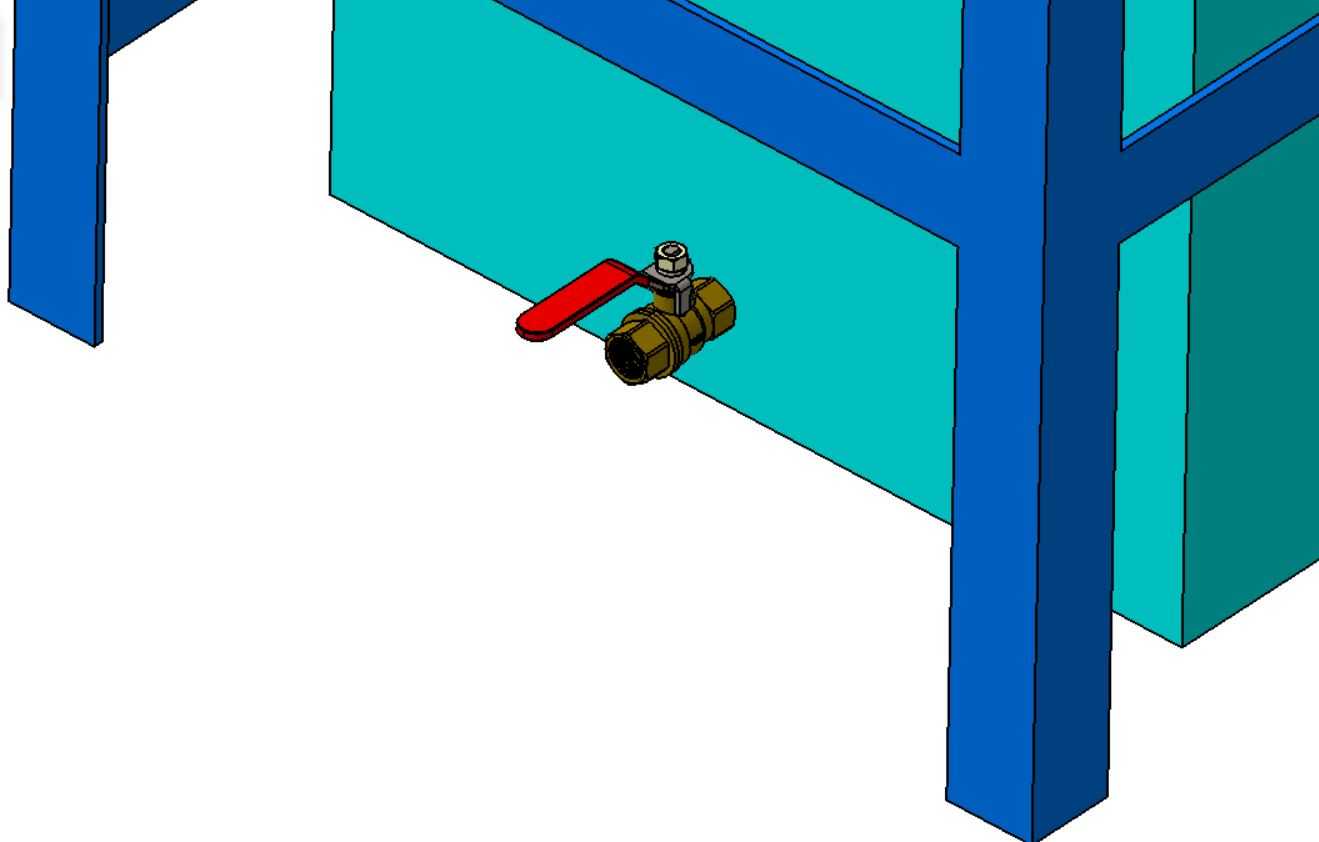

安装边界方面，设备整体占地尺寸适配常规后勤操作间的台面摆放需求，底部机架设置可调脚杯，可根据地面平整度调整设备水平，避免辊组倾斜导致挤压力度不均，设备无需外接电源或气源，仅需放置在平整地面即可投入使用，不存在管线布置的限制，适合在没有预留水电接口的临时作业区域使用。接水部分的排水阀门设置在设备侧方低位，可直接对接排水软管将积水导入临近的地漏，无需频繁搬抬储水腔倒水。从结构设计的细节来看，所有与水接触的金属部件都做了防锈镀层处理，辊组的转轴部位采用防水轴承，避免长期接触水分出现锈蚀卡滞，框架的棱角位置都做了圆弧过渡处理，操作时不会剐蹭操作人员的手臂或刮坏毛巾。

实际作业过程中，操作人员仅需将湿毛巾自然展平放置在进料台面上，脚踩踏板即可驱动辊组转动，毛巾经过对压区域完成脱水后从出料端送出，单次处理一条毛巾的时长仅需数秒，相比手动拧干效率提升明显，且挤压力度由辊隙稳定控制，不会出现人工拧干时局部过湿或过度拧扯的问题，处理后的毛巾可直接进入后续烘干或晾晒环节，能有效缩短后续干燥的能耗与时间。设备的传动齿轮组全部封闭在机架侧方的护罩内部，日常使用时无需频繁加注润滑脂，维护周期更长，适合在高湿度的作业环境下长期稳定运行。
