塑料成型用标准两板注射模具结构设计

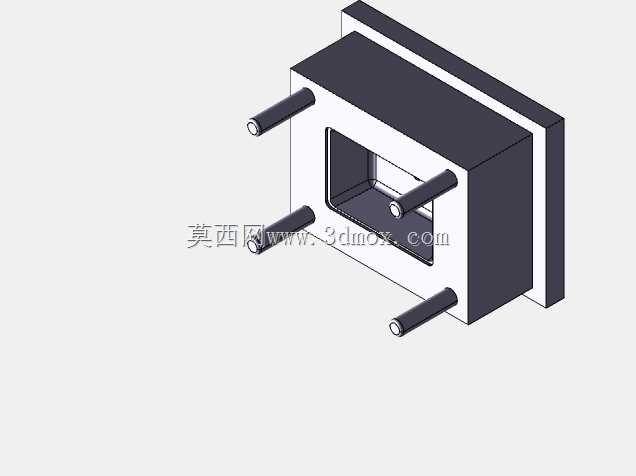

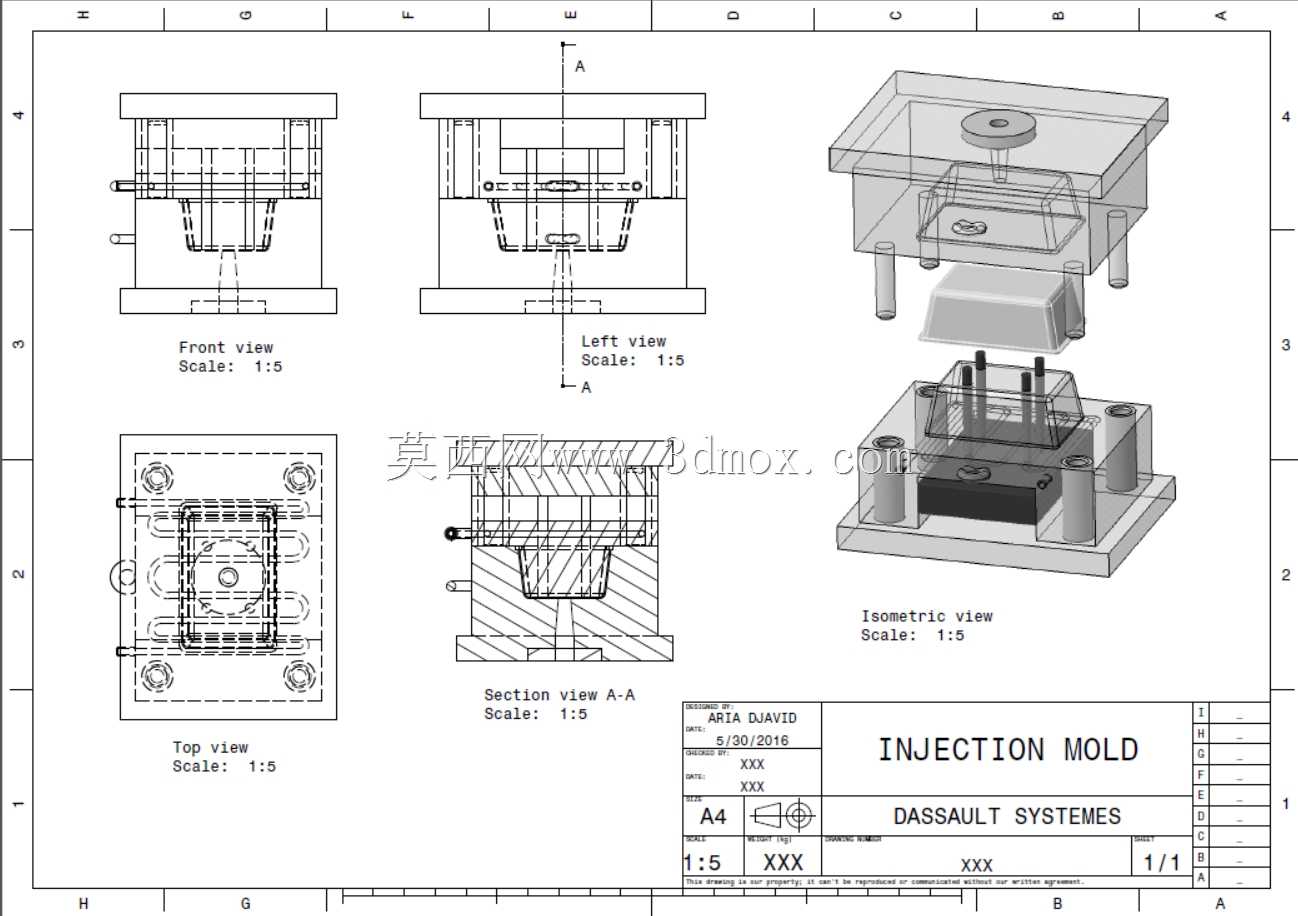

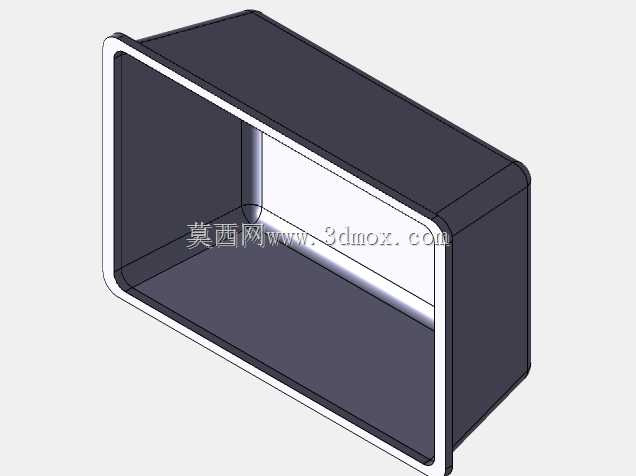

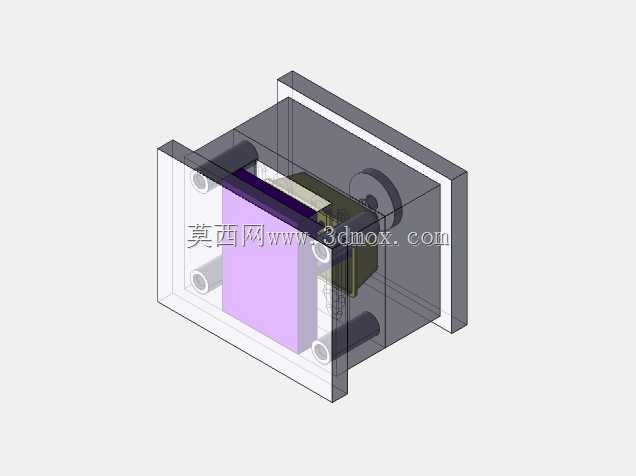

这套注射模具主要面向热塑性塑料的批量注塑成型场景，适配常规卧式注塑机的安装接口，可直接用于小型盒类、壳类塑料制件的生产作业，覆盖日常消费电子外壳、日用塑料配件、小型工业塑料结构件的成型需求，在小批量试产、教学实训、常规量产线中都能适配对应工况。整套模具采用经典两板模结构布局，定模侧直接对接注塑机射嘴，主流道开设在定模浇口套中心位置，分流道采用平衡式布局，保证各型腔进料速度一致，避免成型过程中出现缺胶、飞边、制件内应力不均的问题。动模侧设置有顶出机构，采用圆顶针配合顶板的顶出方式，顶出行程预留足够安全距离，开模后可将成型完成的制件平稳从动模芯上脱出，不会出现顶白、顶穿制件的问题。设计过程中优先考虑了加工便利性，模架采用标准模架规格，所有模板的安装孔、导柱导套孔都符合通用模架的尺寸公差要求，无需额外定制非标模架，可直接采购标准件后完成模芯的精加工与装配，大幅缩短模具的生产制造周期。模芯部分采用整体镶嵌式结构，定模芯与动模芯分别嵌入定模板、动模板的预留槽内，通过螺钉与销钉完成定位固定，后期如果制件结构调整，仅需更换对应模芯即可，无需报废整套模架，有效降低后续的改模成本。冷却回路采用环形水路布局，分别在定模芯、动模芯内部加工循环冷却水道，水道距离成型面的距离保持均匀，保证成型过程中模温均匀分布，缩短制件的冷却定型时间，提升整体注塑节拍，同时避免因模温不均导致的制件翘曲、尺寸超差问题。导柱导套设置在模架四个角位，开合模过程中提供精准的导向定位，保证定模与动模的合模精度，避免合模错位导致的模芯碰伤、制件错边问题。整套模具的闭合高度、安装孔位尺寸都适配常规100吨级卧式注塑机的安装参数，无需额外加装转接板即可完成上机安装，开模行程满足制件脱出加上流道凝料脱出的总长度需求，不会出现开模距离不足导致制件无法取出的问题。排气槽开设在动模芯的分型面边缘，深度控制在塑料溢边值以下，可在注射过程中顺利排出型腔内的空气，避免制件出现烧焦、气泡、填充不足的成型缺陷。
