CATIA棱柱关节DMU运动仿真机构

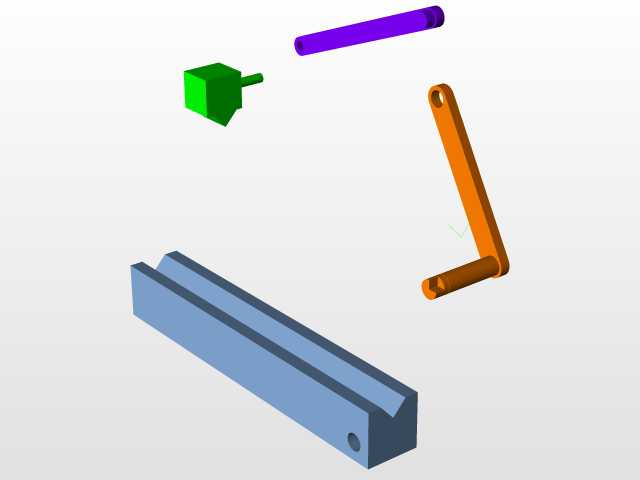

这套棱柱关节运动机构，核心是实现沿固定导轨方向的直线滑动与连杆摆动的复合运动输出，在自动化生产线的直线送料工位、工装夹具的直线进给单元、检测设备的探针位移模块里都有大量同原理应用。整个机构的基座采用长条形槽式导轨结构，导轨的截面为内凹矩形槽，滑动块完全嵌合在导轨槽内，配合面预留了0.02-0.05mm的滑动间隙，既保证滑动过程无卡滞，也限制了滑动块除沿导轨轴向之外的其余五个自由度，完全符合棱柱关节的运动约束定义。连接滑动块与固定铰座的两根连杆，分别通过销轴与滑动块、端部固定座铰接，铰接位置的销轴采用间隙配合，装配时可根据实际负载需求添加轴套降低磨损，当滑动块沿导轨做直线往复运动时，两根连杆会绕各自铰接点同步摆动，将直线位移转化为特定角度的摆动输出，也可反向通过驱动连杆摆动，带动滑动块实现直线进给动作。设计这类机构时，首先要明确运动行程边界：导轨的有效长度直接决定滑动块的最大位移距离，建模时需要在导轨两端预留机械限位的安装位置，避免滑动块超程脱轨；其次要核算连杆的长度比例，两根连杆的长度差、铰接点的相对位置，会直接决定滑动块运动过程中连杆的摆动角度范围，若比例设置不合理，会出现机构死点，导致运动过程卡滞甚至构件受力变形。从安装边界来看，导轨基座的底部预留了标准的安装孔位，可直接通过螺栓固定在设备安装台面或型材框架上，端部固定铰座的安装面与导轨上平面保持平行，装配时需要保证铰座销轴的轴线与导轨滑动方向垂直，否则会导致滑动过程中连杆产生侧向扭力，加速铰接点和导轨配合面的磨损。在实际工程应用中，这类棱柱关节复合运动机构常用来实现工件的步进输送、工位的精准切换，比如小型装配线上的工件移位滑台，就是通过气缸驱动滑动块沿导轨移动，配合连杆的摆动动作，实现工件在两个相邻工位间的平稳转移；在一些检测设备里，也会用伺服电机驱动连杆摆动，带动滑动块上的检测探头沿导轨做匀速直线运动，完成对工件表面尺寸的连续扫描检测。建模过程中对运动副的定义完全贴合实际装配约束：滑动块与导轨之间定义为棱柱副，仅保留沿导轨轴向的移动自由度，各铰接位置定义为旋转副，仅保留绕销轴轴线的旋转自由度，完成约束添加后可直接进行DMU运动仿真，验证不同行程位置下各构件是否存在干涉，核算运动过程中各铰接点的受力变化，为后续的零件强度校核、驱动元件选型提供数据支撑。整个机构的零件结构都做了工艺性优化，导轨采用整体式铣削加工即可成型，滑动块、连杆都采用规则的矩形截面型材加工，没有复杂的曲面结构，加工难度低，装配流程简单，后期维护时仅需要定期对导轨配合面、铰接销轴位置加注润滑脂，就能保证长期运行的稳定性。在做运动仿真时，可以给滑动块添加恒定的移动速度驱动，直观观测连杆的摆动角速度变化，找到运动过程中的速度突变点，优化连杆长度参数来降低运动冲击，也可以添加碰撞检测，验证机构在极限行程位置是否会出现构件碰撞，提前规避设计缺陷，减少后续物理样机的调试成本。
