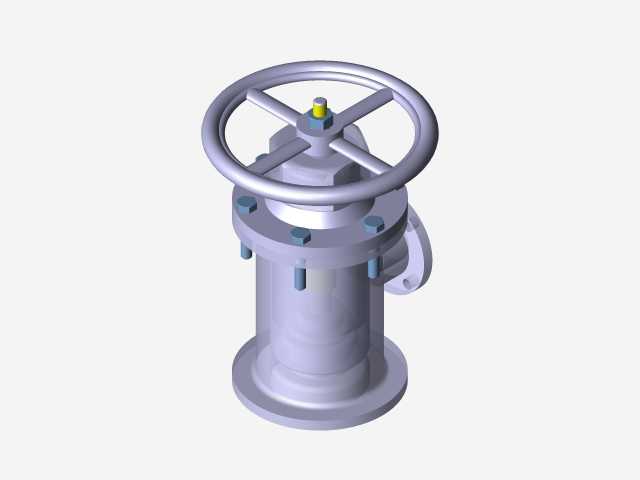

手轮驱动法兰连接截止式截断阀结构

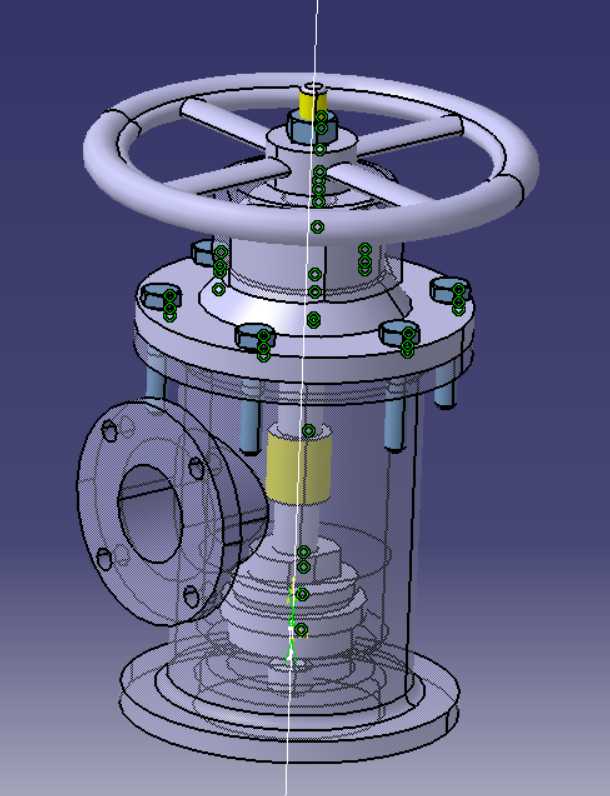

在化工流体输送、市政给排水、工业循环水系统的管线路由中，这类手轮驱动的法兰连接截断阀是管路通断控制的核心基础部件，日常承担着介质截断、管路检修隔离、工况切换的核心作用，区别于调节型阀件，它的核心设计目标是实现全通径下的零泄漏截断，不做流量调节使用，避免密封面长期受介质冲蚀出现密封失效问题。从结构设计逻辑来看，顶部的轮辐式手轮是人工操作的施力部件，轮缘做了圆弧过渡处理，操作时不会硌伤手掌，轮辐采用三辐对称布局，既保证手轮的扭转刚度，又尽可能降低整体重量，手轮和阀杆之间通过方榫结构连接，配合顶部的锁紧螺母防松，操作时不会出现打滑空转的问题。阀杆部分采用明杆结构设计，阀杆的升降行程可以直观反馈阀门的开关状态，现场巡检人员不需要额外加装阀位指示器，就能直接判断阀门当前的开度状态，避免误操作。阀杆和上阀盖之间的密封采用多级填料函结构，图中可以看到填料压盖通过周向均布的螺栓压紧填料，填料选用柔性石墨材质，既可以耐受常规的水、油品、弱腐蚀性介质，又能在阀杆升降过程中保持稳定的密封比压，不会因为阀杆的往复运动出现密封泄漏。中法兰部分采用螺栓圆周均布的连接方式，法兰密封面选用凸面结构，配合缠绕式垫片实现中腔密封，螺栓的预紧力经过核算，既能保证密封面的比压达到密封要求，又不会因为预紧力过大导致法兰变形或者螺栓屈服。阀体的侧部连接采用法兰式结构，和管线对接时可以通过法兰螺栓实现可靠连接，法兰的密封面、螺栓孔位置都符合通用管路连接标准，不需要额外加工过渡接头就能直接和同压力等级的管线配对安装。阀体内部的密封副采用锥面密封结构，阀瓣和阀座的密封面堆焊硬质合金，耐受介质中的固体颗粒冲蚀，即使介质带有少量杂质，关闭时也能通过锥面的楔紧作用实现可靠密封，不会出现内漏问题。从安装边界来看，这类阀门的底部为下法兰支撑结构，安装时可以通过底部法兰固定在阀架或者管廊支架上，侧部法兰和管线对接时要保证两侧管线的同轴度，避免法兰错位导致密封垫压偏出现外漏；手轮的操作高度设计在距离操作面1.2米左右，符合现场人工操作的人体工程学要求，不需要额外加装操作平台或者延伸杆就能完成开关操作。设计过程中需要重点考虑阀杆的升降行程和手轮旋转圈数的匹配关系，保证手轮旋转到额定圈数时阀瓣刚好完全落座，同时要预留足够的上行程空间，避免阀杆顶死；另外要核算中法兰螺栓的分布圆直径和螺栓数量，保证在额定工作压力下，法兰各个位置的密封比压均匀，不会出现局部泄漏。在实际应用场景中，这类阀门通常安装在泵组的进出口、管路分支节点、设备进出口位置，作为检修隔离阀使用，日常处于全开状态，需要检修时通过手轮关闭实现上下游介质的截断，保障检修作业的安全；和对夹式蝶阀相比，它的截断密封可靠性更高，适合用在压力等级稍高、密封要求严格的管段，虽然整体结构重量更大，但是维护成本更低，密封件更换只需要拆开填料压盖就能完成，不需要把整个阀门从管线上拆下来。阀体的流道采用直通式结构，介质流动阻力小，全开状态下不会产生明显的压损，适合大流量的输送工况；阀瓣的导向结构设计在阀腔内部，阀瓣升降过程中不会出现偏摆，保证密封面能够准确贴合，避免单侧密封面过度磨损。另外在阀盖和阀杆之间还设置了防尘圈，防止外界的灰尘、雨水进入填料函，保护填料和阀杆表面，延长密封件的使用寿命，适合户外露天安装的工况使用。
