挂耳式便携氧气分流分离结构设计

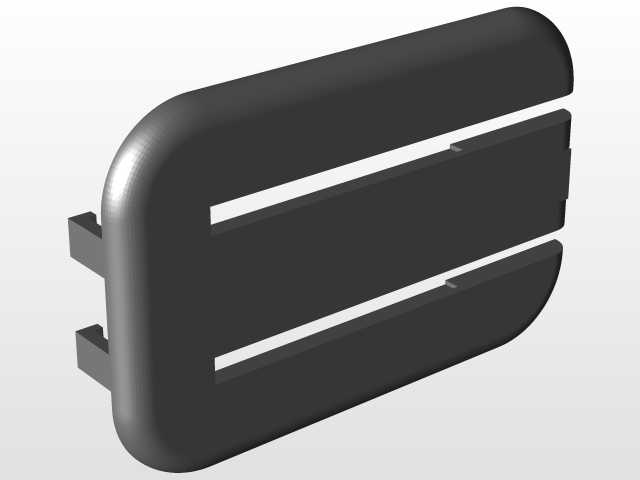

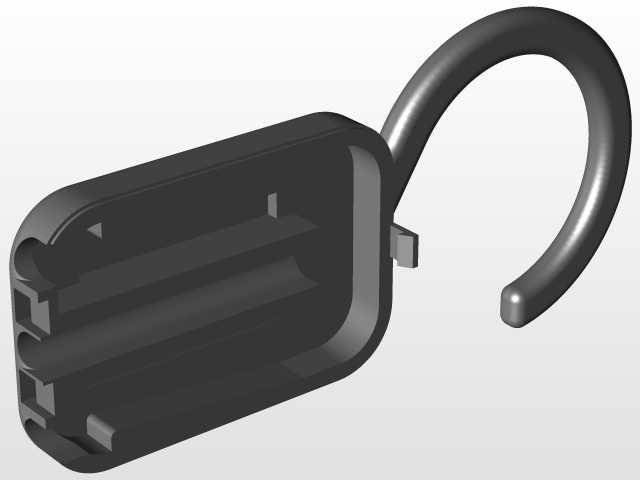

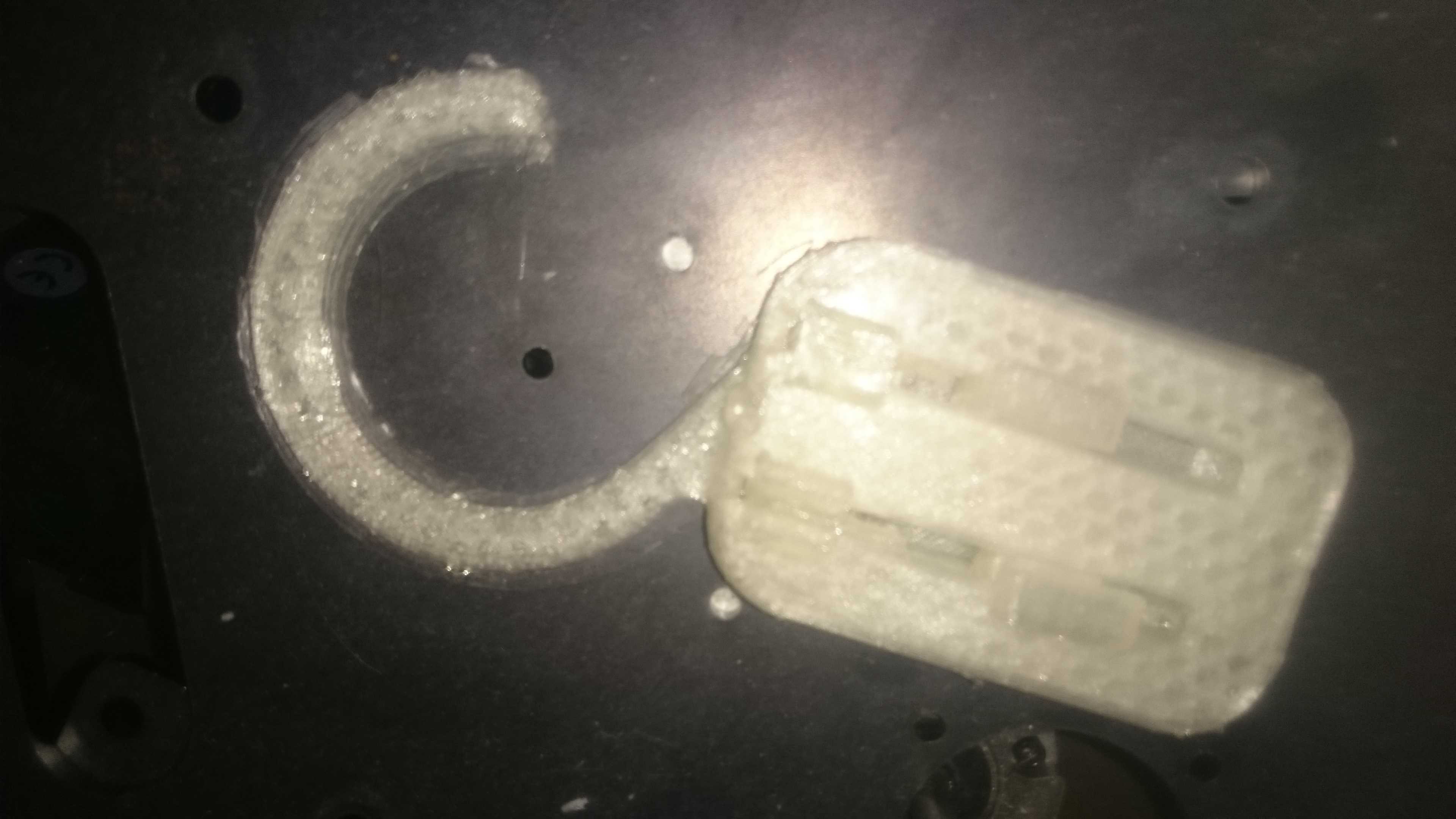

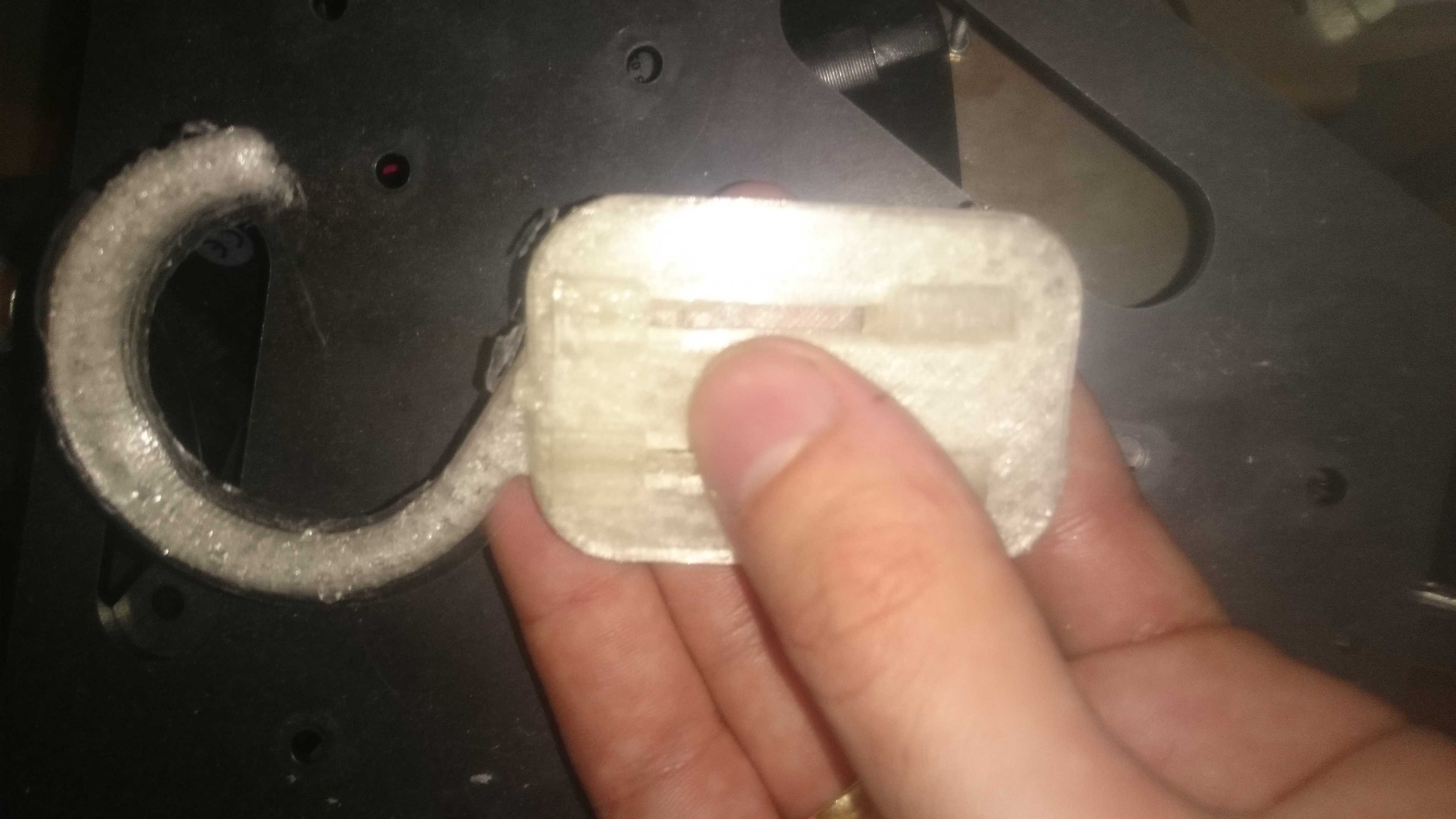

这款挂耳式氧气分离结构，主要面向个人便携供氧场景的气路分流需求，常见于家用保健吸氧、小型便携制氧设备的末端气路分配环节，也可适配高原随身供氧、户外应急呼吸保障类装备的气路改造，解决单路供氧无法按需分流、多管路输出时气流串扰的实际问题。从实际使用场景出发，结构采用挂耳式的外形布局，一侧为贴合耳后轮廓的弧形挂臂，另一侧为方正的分流腔体，整体轮廓贴合人体耳周曲面，佩戴时不会对耳廓造成过度挤压，弧形挂臂的曲率参考成年人耳后平均轮廓设计，挂臂截面做了圆角过渡处理，避免长时间佩戴产生压痕，分流腔体的厚度控制在12mm以内，佩戴时不会与面部、眼镜镜腿产生干涉，整体安装无需额外固定支架，依靠挂臂的弹性形变卡合在耳后即可完成固定，适配绝大多数成年人的耳型尺寸。功能层面，结构核心为内置的多流道分流腔，可将单路输入的氧气均匀分配至多个输出端，每个输出端对应独立的节流孔结构，可通过封堵不同节流孔调整输出气路的数量与单路流量，实际测试中，封堵其余节流孔仅保留单路输出时，腔体内无可见泄漏，气流可稳定从指定端口输出，满足不同使用场景下的供氧通路切换需求。设计过程中优先考虑了3D打印的工艺适配性，腔体壁厚设置为1.5mm，既保证打印过程中不会出现壁厚过薄导致的漏料、变形问题，也能控制整体重量，降低佩戴时的负重感，内部流道做了圆弧过渡处理，避免直角拐角造成的气流阻力增大，减少输出端的气流脉动，提升供氧时的使用体验。打印制作时，采用200微米层厚、20%六角填充的参数即可满足结构强度需求，透明材质打印时可直观观察内部流道的成型质量，避免内部堵料、流道残缺的问题，打印过程中需对腔体成型区域做直接冷却，防止薄壁区域出现翘曲变形，影响腔体的密封性能。结构的密封依靠打印层间的熔合精度实现，无需额外加装密封垫片，三个端面墙与顶部、底部的实体层形成封闭的腔体空间，分流腔内部无多余支撑结构，打印完成后仅需去除流道入口处的少量支撑即可投入使用，无需二次打磨、粘接等后处理工序。实际装配时，气路输入端口可直接对接常规直径4mm的供氧软管，输出端口可根据需求对接鼻氧管支路或者其他供氧终端，整体结构无活动零部件，不存在磨损、卡滞的失效风险，长期使用的稳定性优于带活动阀芯的小型分流阀，尤其适合一次性或者短周期使用的便携供氧场景，也可作为小型制氧设备开发阶段的原理验证样件，快速验证分流气路的流量分配效果，缩短产品开发的迭代周期。
