户外立式雾水收集冷凝取水装置

在干旱半干旱区域、沿海多雾海岛、山地雾区等常规供水难以覆盖的场景，雾水收集是低成本获取淡水资源的可行路径，这款立式雾收集装置正是面向这类场景开发的实用型取水设备。不同于常规大型集水设施的高成本、复杂安装要求，该装置采用极简的框架式结构，核心集水单元为竖向布置的冷凝网面，含雾气流穿过网面时，雾滴会在网丝表面附着、聚结，当液滴重力超过表面张力与气流附着力后，会顺着网面下滑至底部集水槽，再通过导水管汇入储水单元，完成从雾态水到液态淡水的转化。

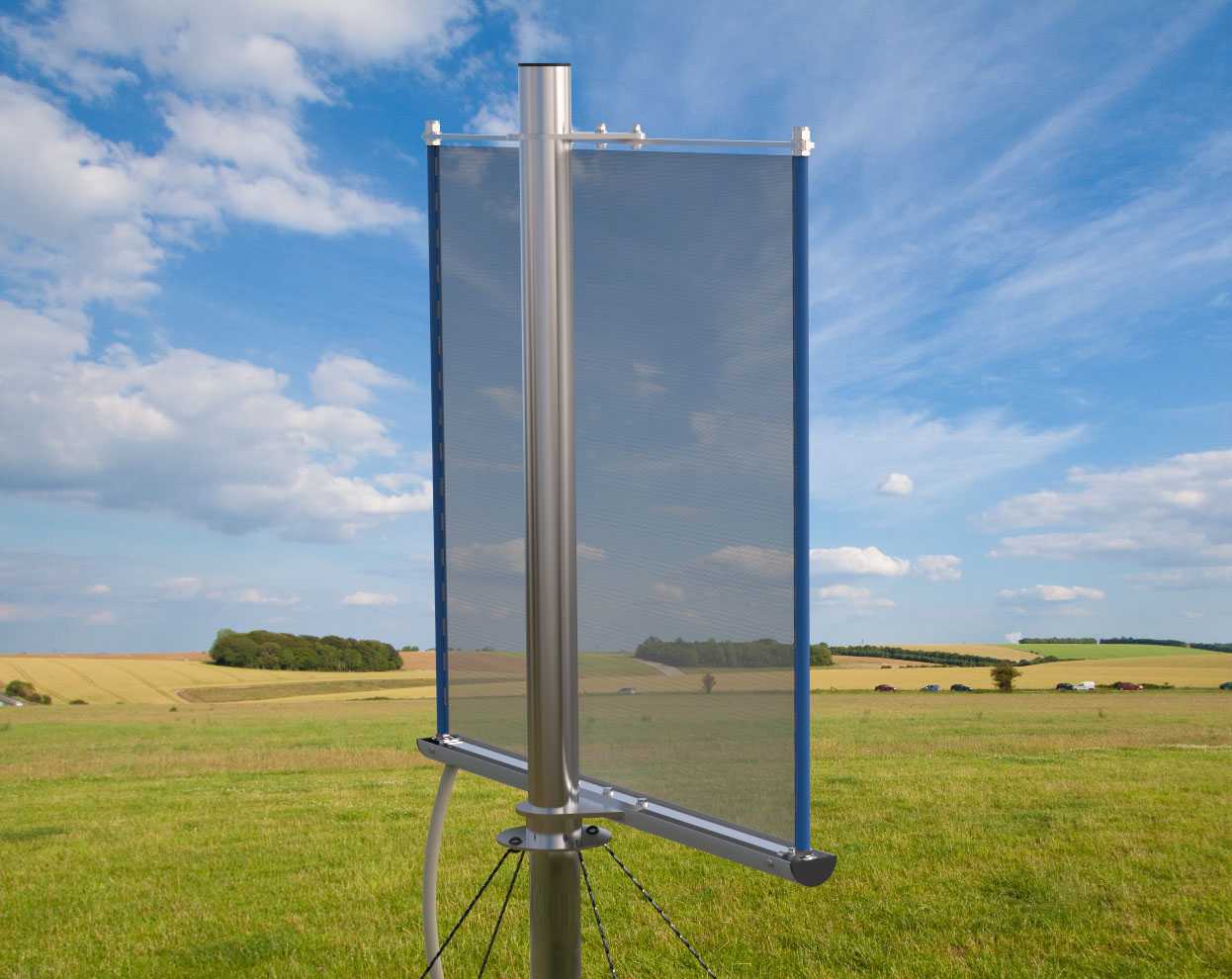

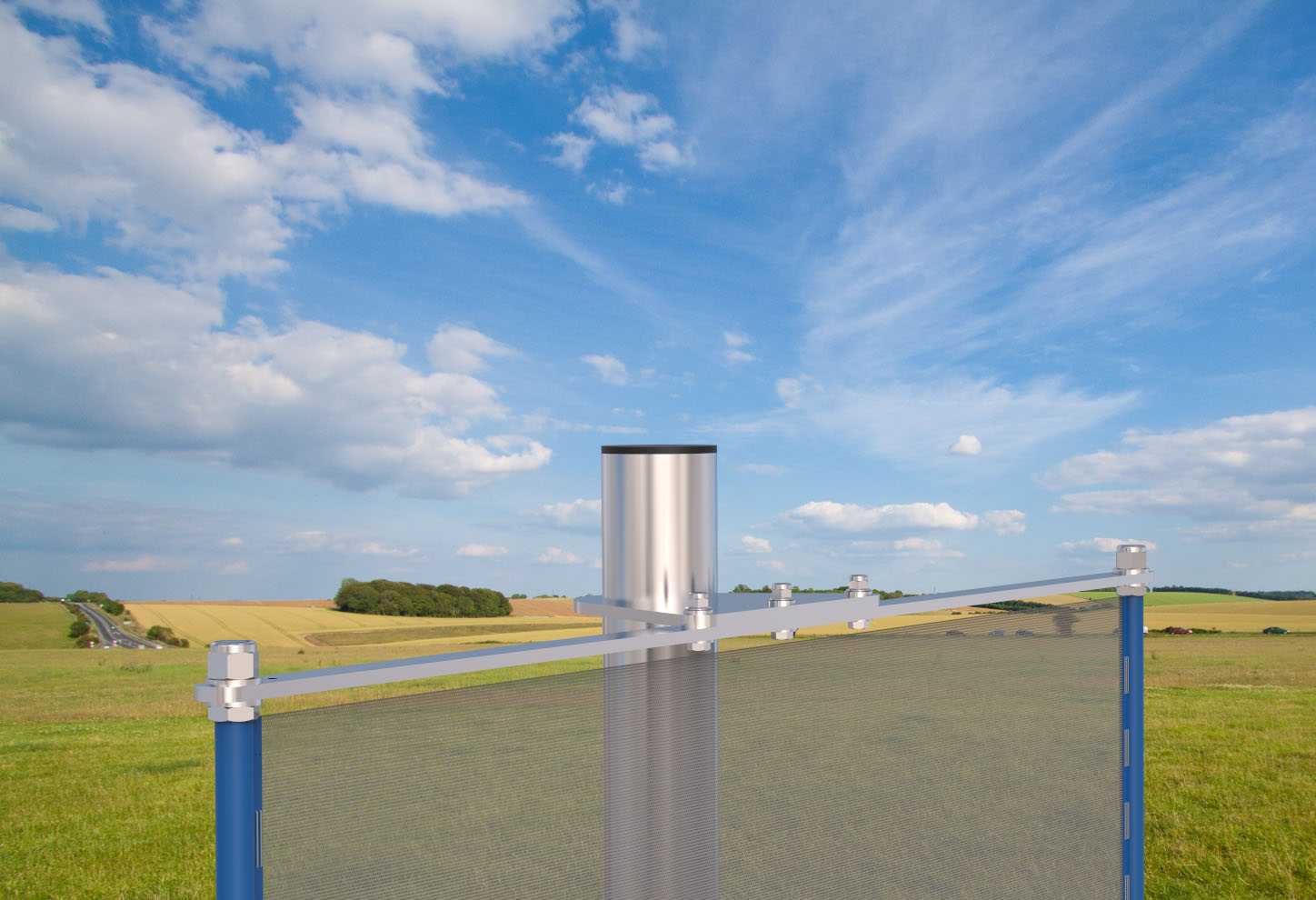

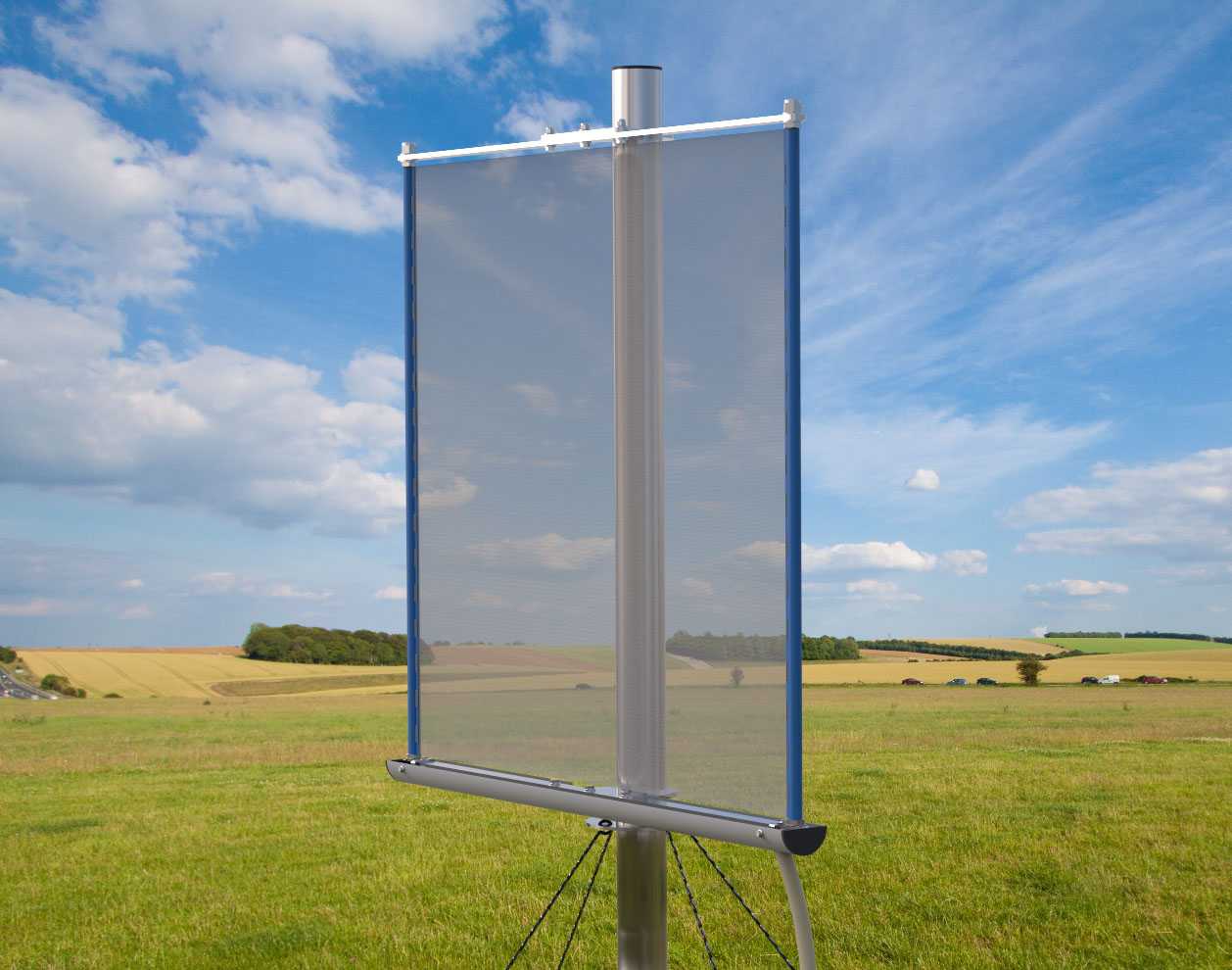

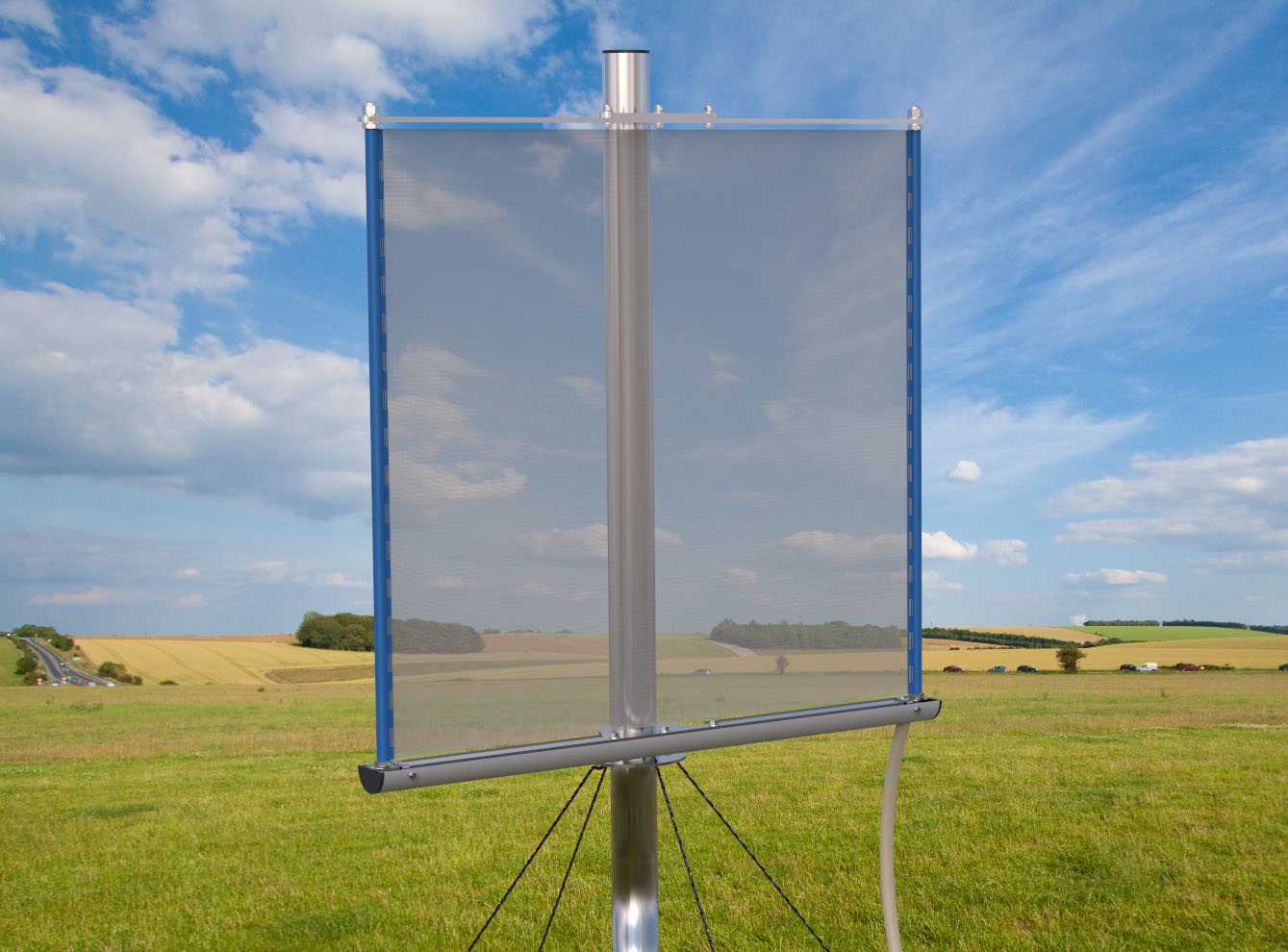

从结构设计逻辑来看，整套装置优先考虑野外部署的抗风性能与易维护性，中心采用单根竖向金属立柱作为主承载构件，底部通过多根斜拉索与地面锚点固定，无需浇筑大型混凝土基础，在草地、坡地、硬质铺装地面都能完成安装固定，结构可承受100km/h以上的风力载荷，对应风压约1500N/㎡，完全满足多数多雾区域的极端大风工况使用要求。集水网面采用双侧对称布置的形式，通过蓝色竖向边框与上下横向支撑梁固定在立柱两侧，网面保持平整张紧状态，既保证气流穿过时的接触面积，也避免大风下网面出现大幅震颤变形，减少集水效率的波动。

设计过程中刻意规避了复杂的定制化加工工艺，所有结构件都优先选用通用标准型材，主立柱采用直径16mm的金属圆管，边框、支撑梁均可通过常规激光切割、水切割加工完成，部分非受力连接件可采用3D打印制作，打印材料选用ABS，设置0.2mm层厚、30%蜂窝填充即可满足使用强度要求，打印时按120%挤出宽度设置参数能有效提升层间结合力，所有零部件都支持替换为本地可采购的通用件，大幅降低偏远区域的配件获取难度。

安装与运输维度上，整套装置拆解后包装尺寸约为40*30*125cm，所有连接网面可在出厂前完成预组装，现场仅需使用锤子、M16扳手、M5扳手三种常规工具即可完成全部组装作业，无需专用工装设备，普通作业人员参照装配指引即可快速完成部署。组装完成后装置整体竖向布置，占地范围仅为底部支撑的投影面积，不会对周边植被生长、人员通行造成过多影响，适合在山地、海岛、荒漠边缘等地形复杂区域多点位连片部署，形成规模化的雾水收集阵列。

实际使用过程中，装置无需外接电力驱动，完全依靠自然风携带雾滴穿过集水网面完成取水过程，运行过程无运动磨损部件，日常仅需定期清理网面附着的灰尘、虫渍等杂物，避免网孔堵塞影响气流通过率，维护成本极低。不同于需要电力驱动的冷凝取水设备，该装置完全依靠物理聚结原理集水，零能耗运行，在无电网覆盖的偏远区域具备极强的适用性，既可以作为野外作业站点的补充供水设施，也能为干旱区域的植被恢复、小型农业种植提供稳定的灌溉水源。

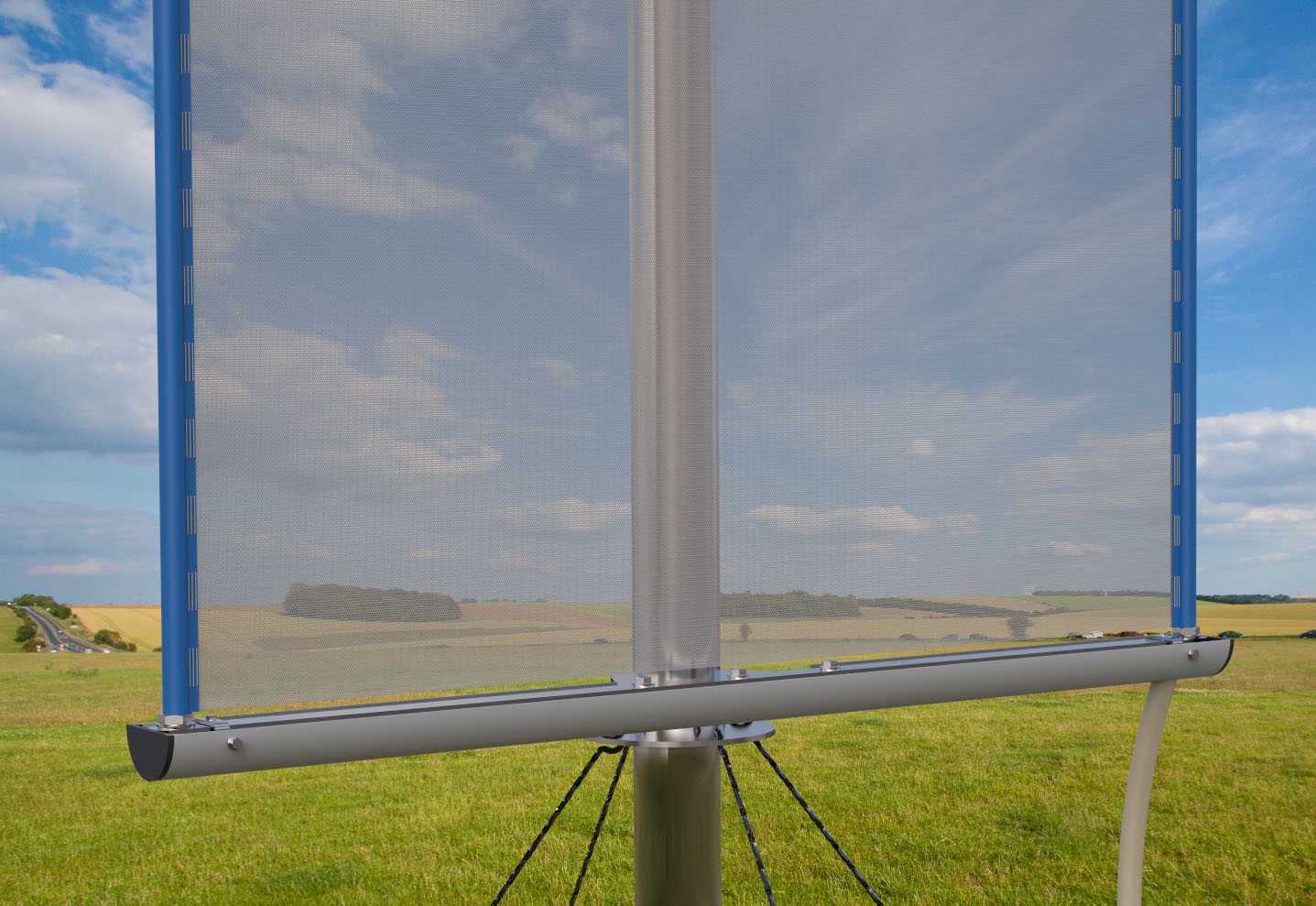

结构细节上，底部集水槽采用微倾斜设计，聚结的水流会顺着坡度自动流向导水口，不会在槽内积存滋生杂物，导水口可直接连接标准规格的输水软管，将收集到的雾水导入后续的过滤、储水单元，经过简单沉淀过滤后即可满足灌溉、清洁等用水需求，经过深度净化后也可作为生活饮用水补充水源。整套装置的外露金属构件均做了防腐蚀处理，可适应沿海高盐雾、山地高湿度的恶劣户外环境，长期部署无需频繁更换结构件。
