桌面式非接触读卡交互终端结构设计

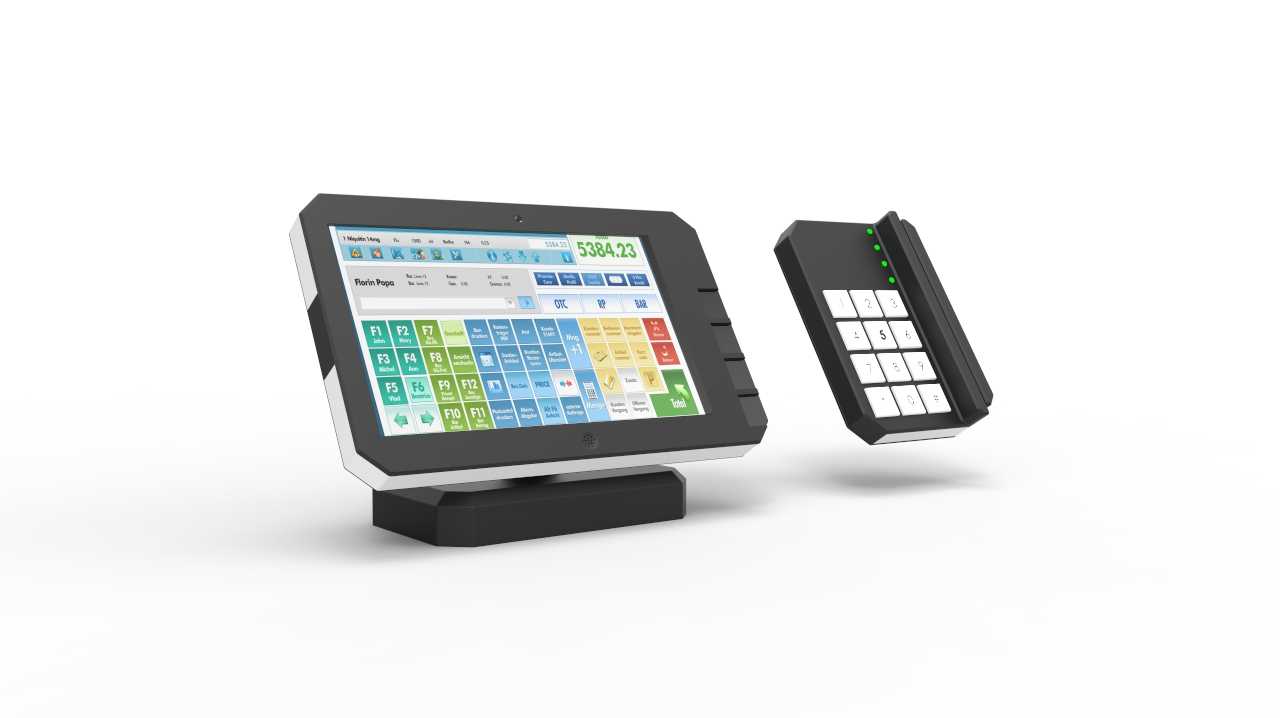

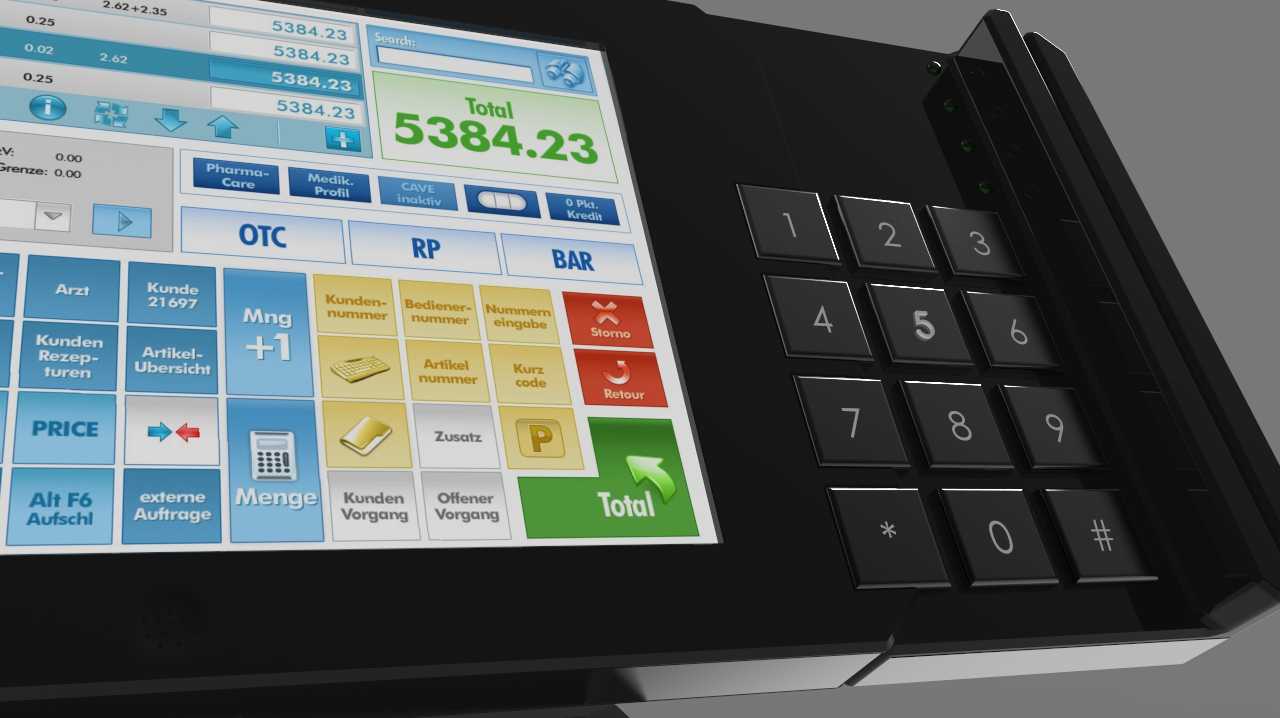

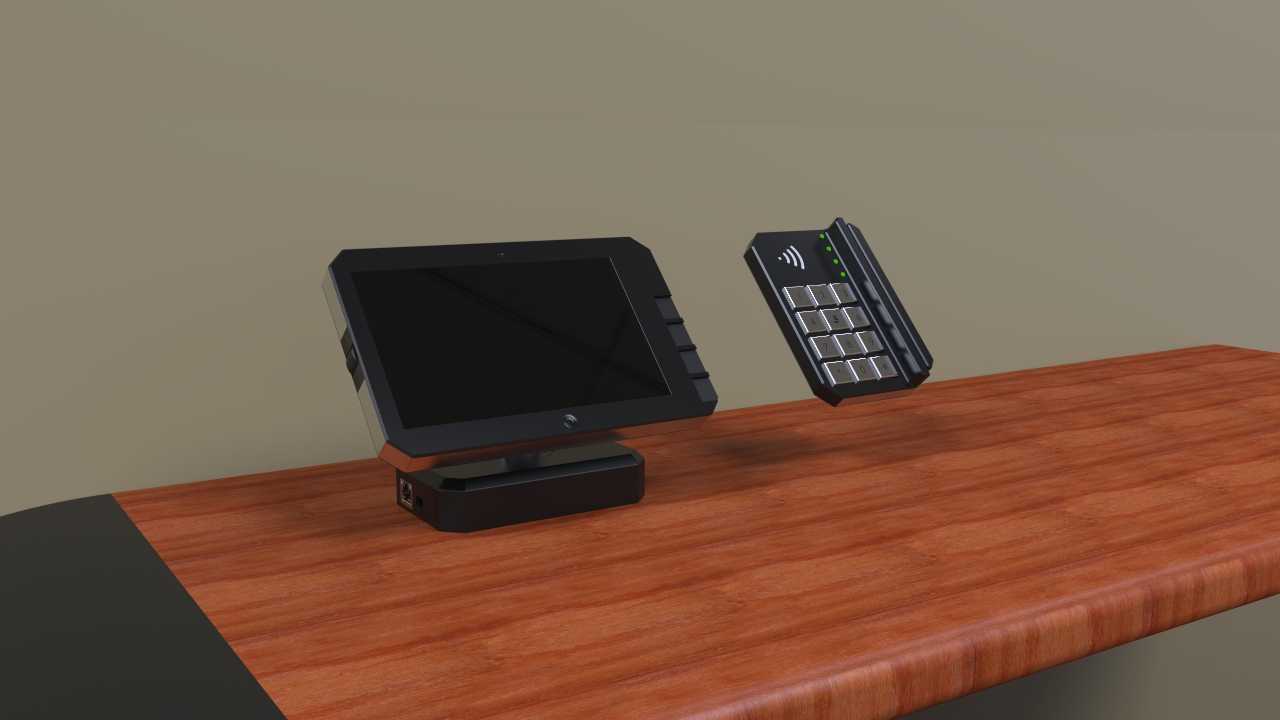

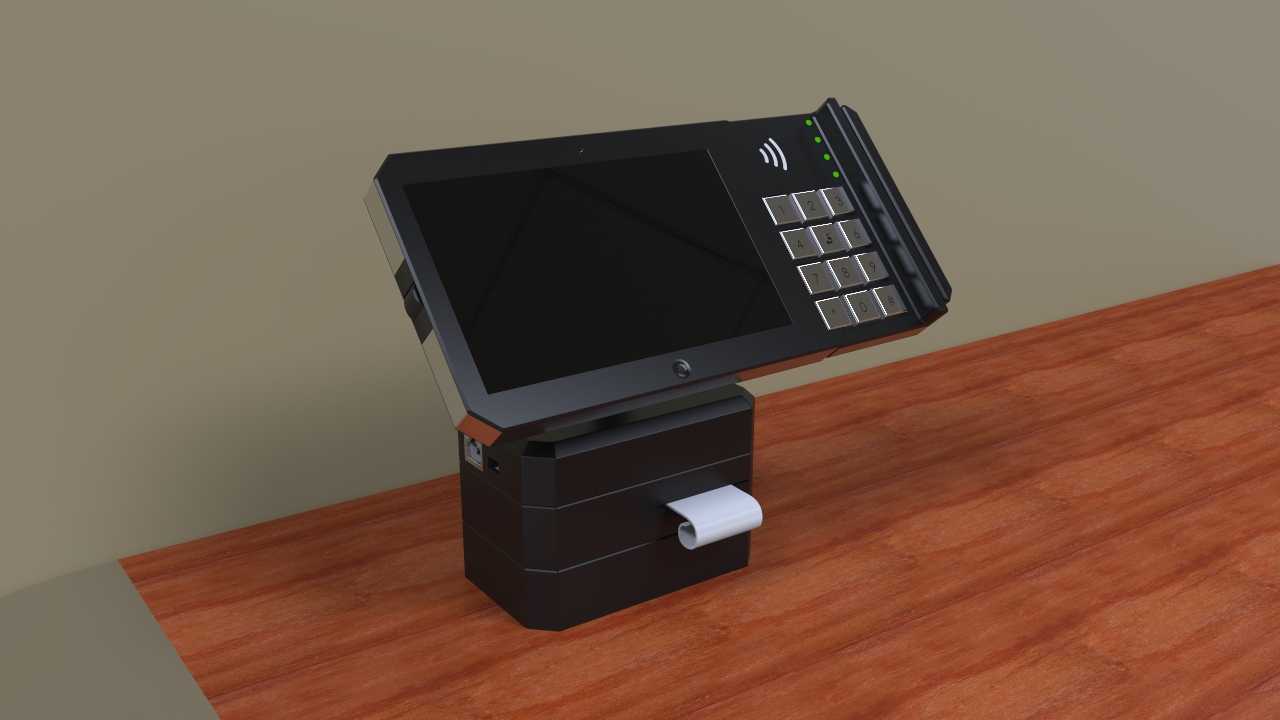

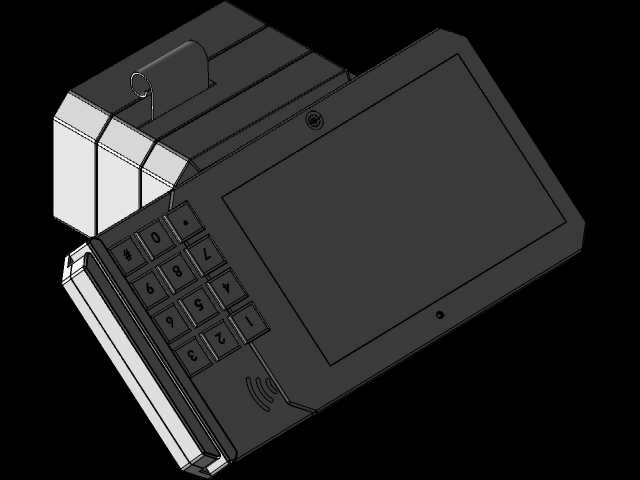

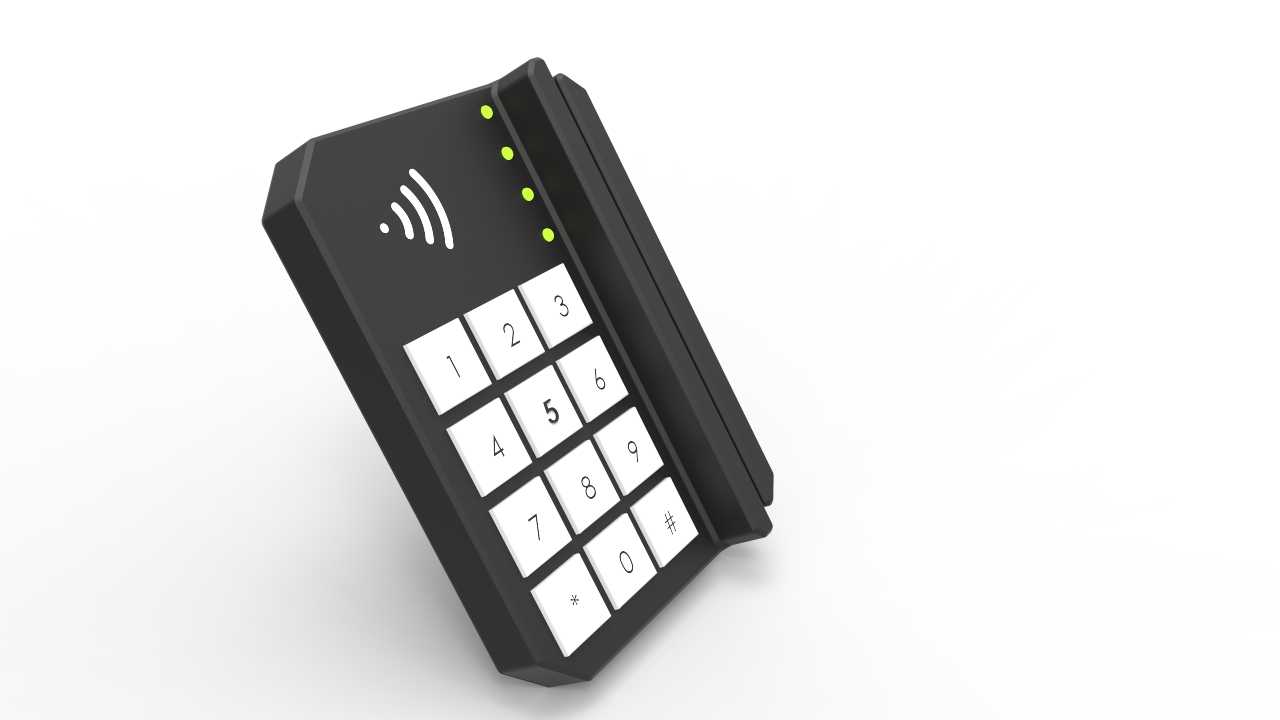

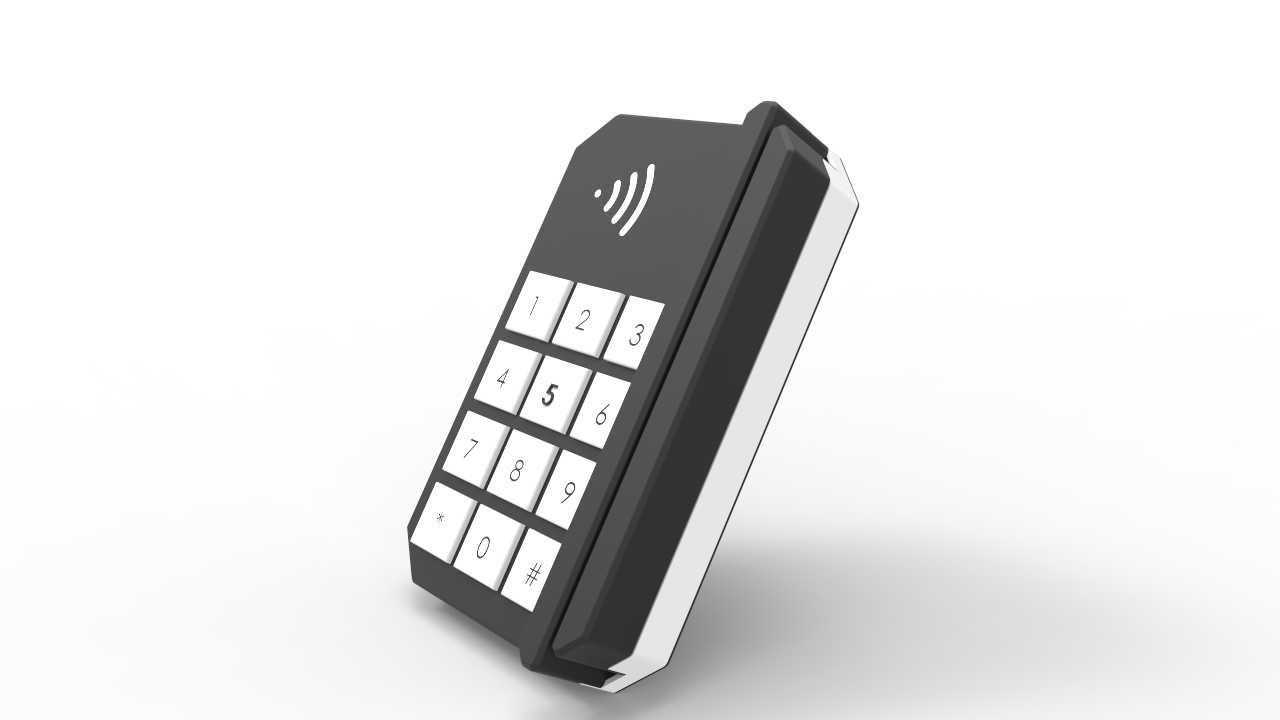

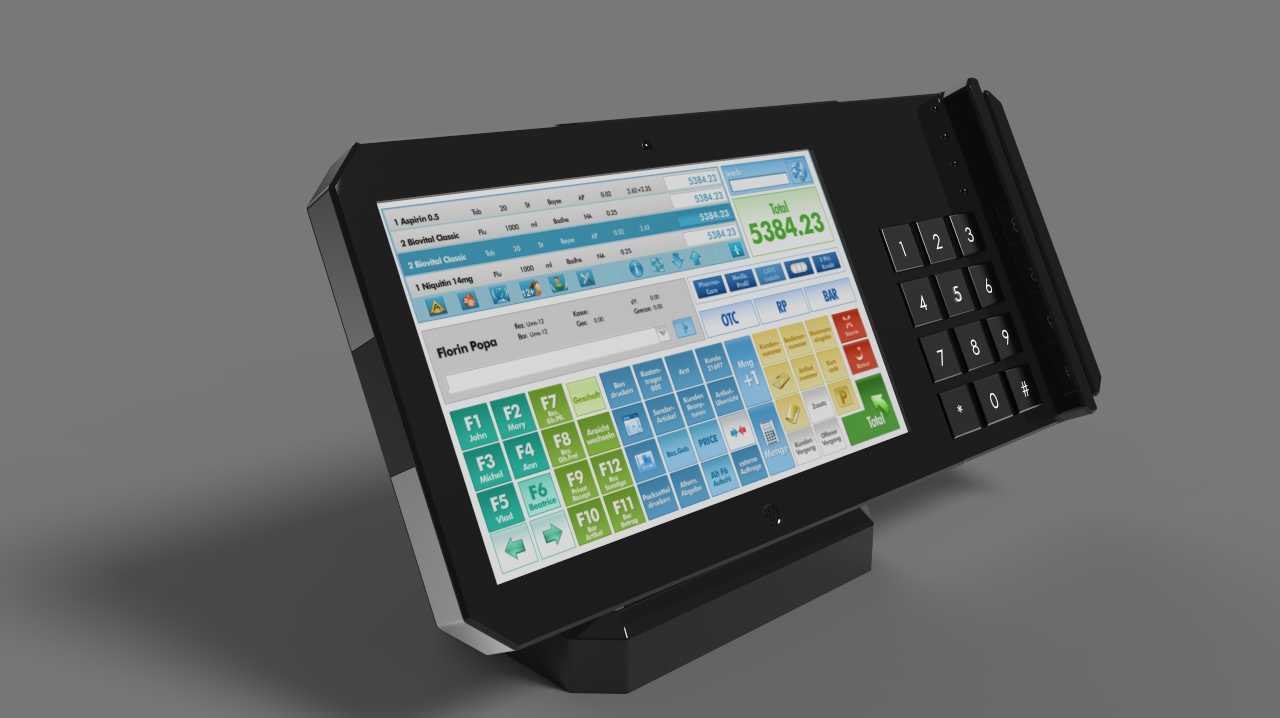

该终端主要面向零售收银、政务窗口办事、企业门禁访客登记、医疗自助取号这类高频次短交互场景，核心作用是完成身份核验、卡片读写、信息确认的一体化操作，替代传统分离式的读卡器、密码键盘、显示屏组合，减少桌面设备堆叠占用的操作空间。设备核心单元搭载7英寸触控显示屏，作为信息展示与触控操作的核心载体，配套的非接触式读卡器模块采用可移动磁吸式连接结构，无需额外接线即可完成信号与供电连通，日常使用时可根据操作人员的使用习惯调整摆放位置，需要拓展外接功能时，取下读卡器模块即可露出被弹簧结构隐藏的扩展底座接口，可外接打印机、扫码枪等外设，无需额外在机身侧面预留外露接口，保持机身外观的整体性。按键区域采用15*15mm尺寸的按键键帽，符合ADA无障碍设计规范，按键按压行程适中，盲操作触感反馈清晰，适配戴手套操作、视力障碍人群使用的场景。机身整体旋转结构支持水平方向359°旋转、垂直方向-160°俯仰调节，操作人员可根据自身坐姿、站立操作的不同高度需求调整屏幕角度，避免长时间固定视角带来的视觉疲劳，也方便窗口服务场景中将屏幕转向办事人员完成信息确认操作。结构设计上所有螺钉均做隐藏式处理，机身外壳无外露的尖锐棱角与螺钉孔，日常清洁擦拭时不会勾挂清洁布料，也能避免人员磕碰划伤，设备拆装维护时仅需撬开隐藏式卡扣即可分离外壳，无需额外寻找隐藏螺钉位置，降低售后维护的拆解难度。机身内置电池模块与打印模块的安装仓位，可根据使用场景选配内置电池实现离线移动使用，选配内置热敏打印模块完成小票、凭证的即时打印，无需额外外接打印设备。整体机身尺寸控制在桌面小型终端范畴，不会占用过多桌面操作空间，底座采用配重式设计，调整屏幕角度时不会出现机身倾翻的问题，底部预留防滑胶垫安装位，放置在光滑桌面时不会出现滑动移位。结构建模阶段充分考虑人体工程学设计，屏幕默认倾斜角度适配多数人坐姿操作的视线高度，按键区域与屏幕的间距符合手臂自然放置时的操作范围，无需过度伸展手臂即可完成按键与触控操作，机身外壳的分模线做错位隐藏处理，合模后无明显的拼接缝隙，提升外观的精致感。设计过程中同步考虑3D打印验证的可行性，所有外壳壁厚控制在1.8-2.2mm区间，支撑结构均设计为易拆除的薄壁支撑，打印完成后无需复杂后处理即可完成组装验证，磁吸连接结构的磁铁安装位预留0.1mm的胶装间隙，可通过结构胶完成磁铁固定，避免长期使用后磁铁脱落。读卡器模块与主机的磁吸对位做了防呆设计，反向放置时无法吸附到位，避免接插方向错误导致的功能异常，扩展底座的接口采用沉板式安装，接口端面与机身外壳齐平，外接设备插头插入后不会突出机身表面，避免外力磕碰导致接口损坏。
