相交轴传动用内花键直齿锥齿轮

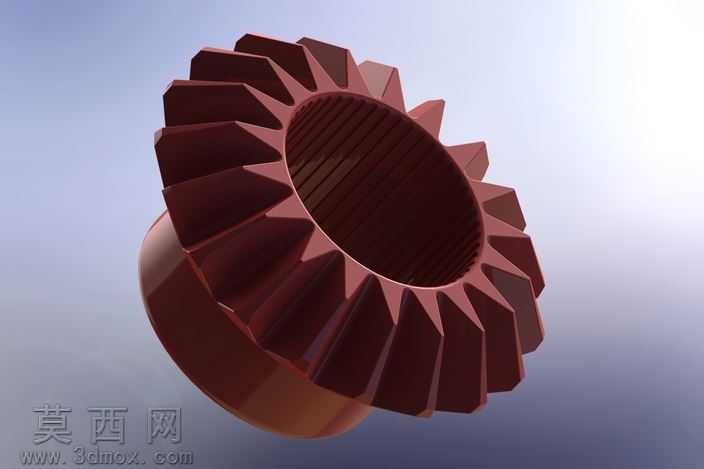

本锥齿轮三维模型采用SolidWorks软件完成全参数化建模，建模过程严格遵循直齿锥齿轮的齿廓生成原理，以背锥当量齿轮参数为计算基准，先绘制齿轮大端与小端的分度圆锥、齿顶圆锥、齿根圆锥基准面，通过渐开线方程生成精准的齿廓曲线，再沿齿向圆锥母线方向进行放样切除，逐个阵列生成全部轮齿结构，保证每个轮齿的齿厚、齿高、齿向角度完全符合锥齿轮啮合的几何要求。模型主体包含带轮毂的锥台基体与外圈均匀分布的直齿结构，轮毂中心设计有内花键通孔，用于与传动轴实现周向固定传递扭矩，内花键的齿形参数与锥齿轮的安装定位尺寸做了同轴度约束，确保装配时的对中精度。渲染阶段赋予模型深红色工程塑料材质，调整材质的粗糙度与反光参数，模拟工业用增强尼龙锥齿轮的表面质感，添加柔和的环境漫反射光照，清晰呈现轮齿的棱角过渡、齿面的曲面形态以及轮毂与轮齿连接位置的圆角结构，避免出现结构遮挡导致的细节模糊。设计过程中重点考量锥齿轮用于相交轴传动的核心功能，将两轴交角对应的分锥角做了参数化关联，可通过修改参数快速适配不同交角的传动场景，同时对齿根位置做了应力优化的圆角处理，降低啮合传动时的齿根应力集中风险，轮齿与轮毂的连接位置采用平滑过渡结构，避免直角连接带来的结构强度薄弱问题。模型的每个结构特征都保留了完整的建模历史树，可根据实际传动需求修改模数、齿数、齿宽、内花键规格等参数，适配不同的传动扭矩、转速工况，可直接用于相交轴传动机构的虚拟装配、运动仿真、干涉检查，也可作为3D打印、机加工生产的数字参考模型，还原锥齿轮轮轴相交传动时，轮齿沿圆锥面分布啮合的结构特点。
