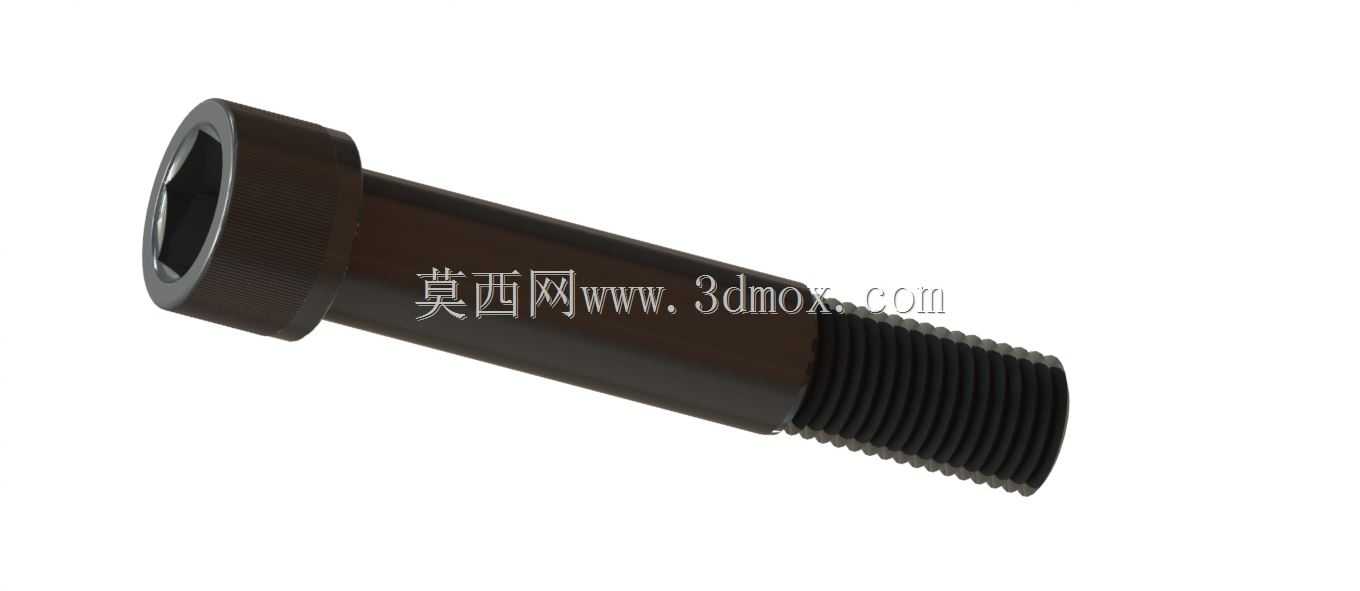

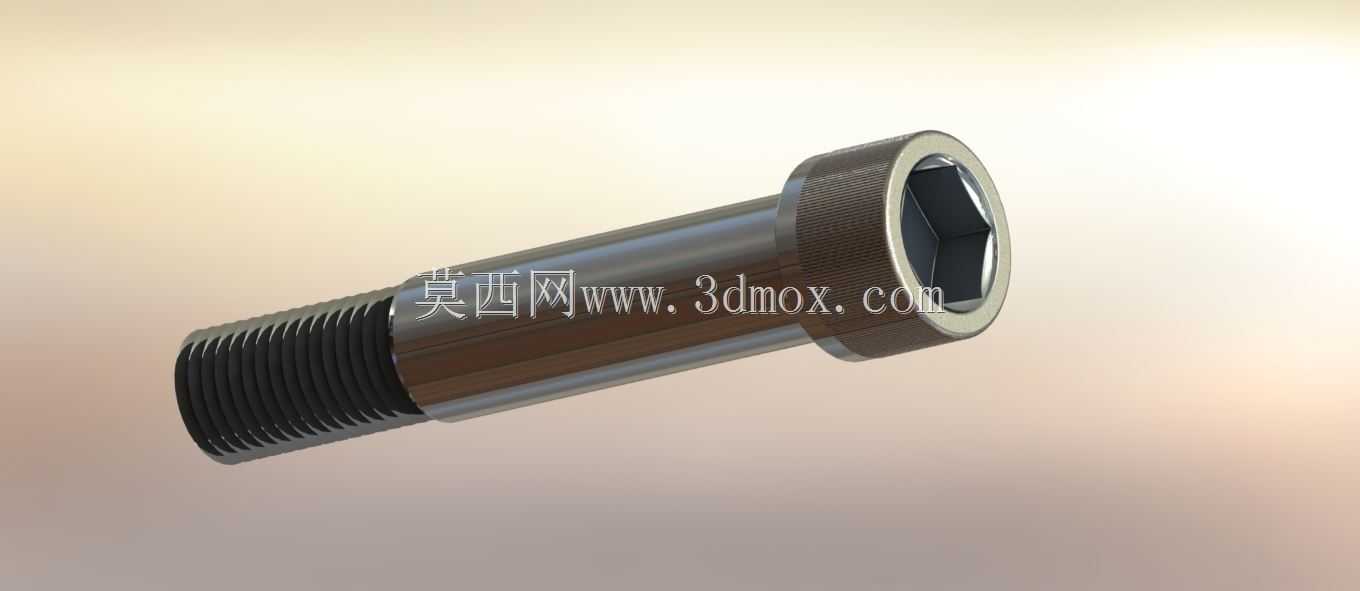

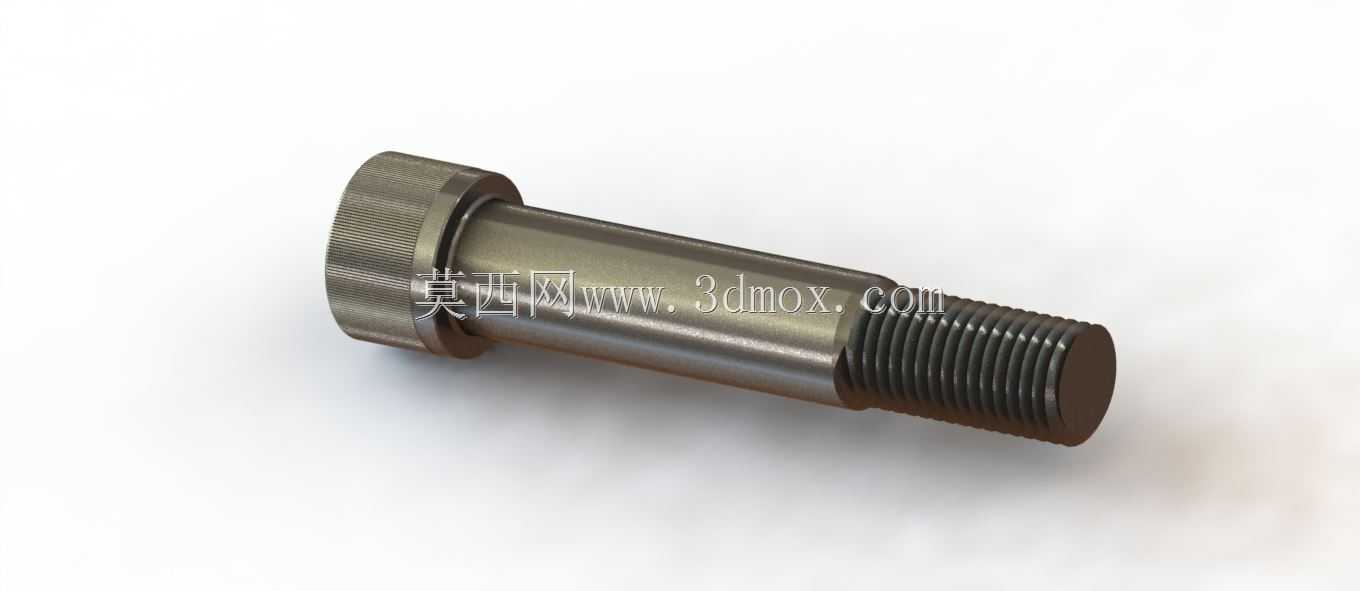

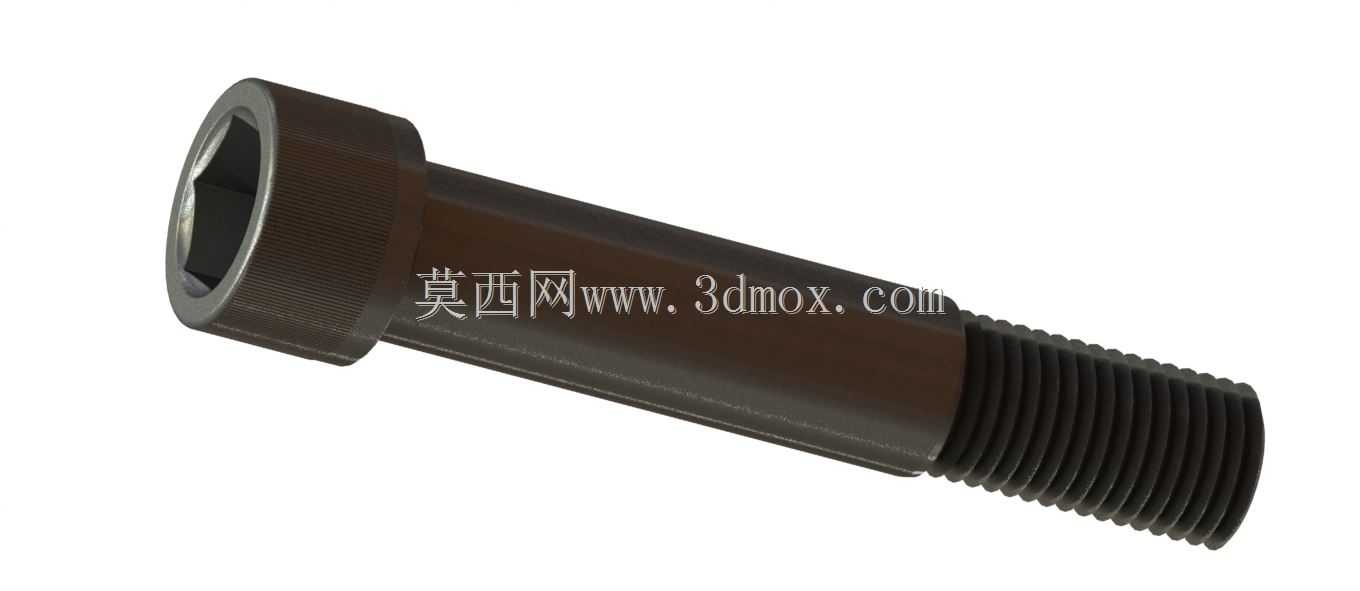

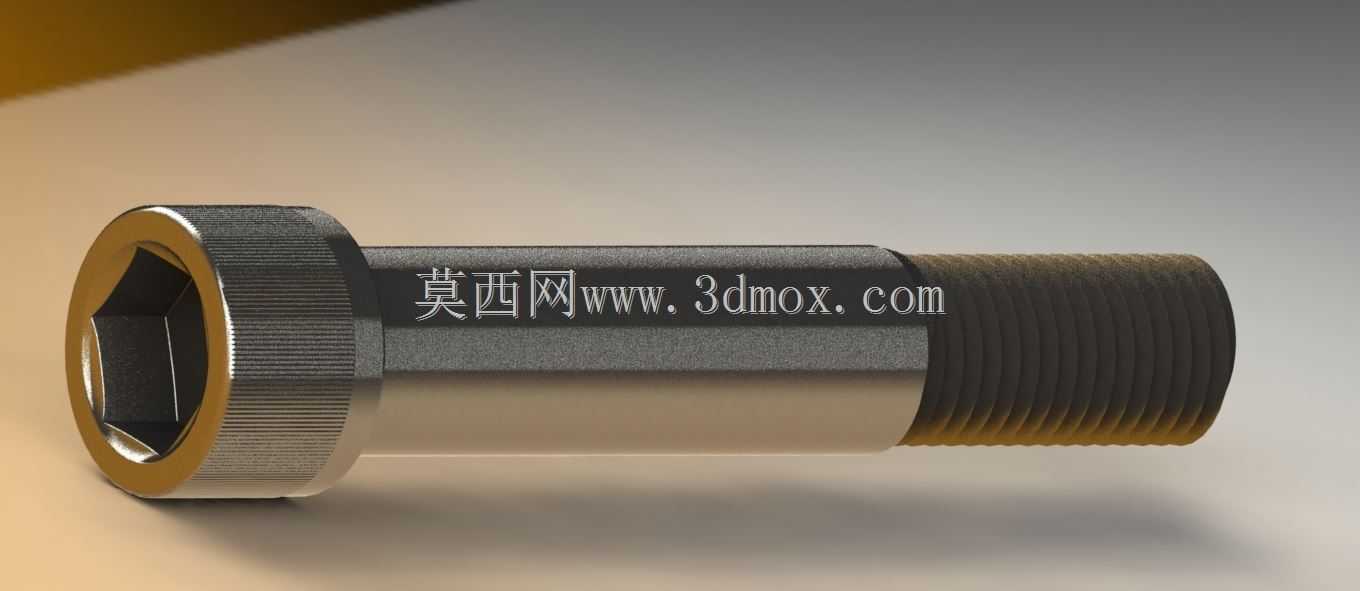

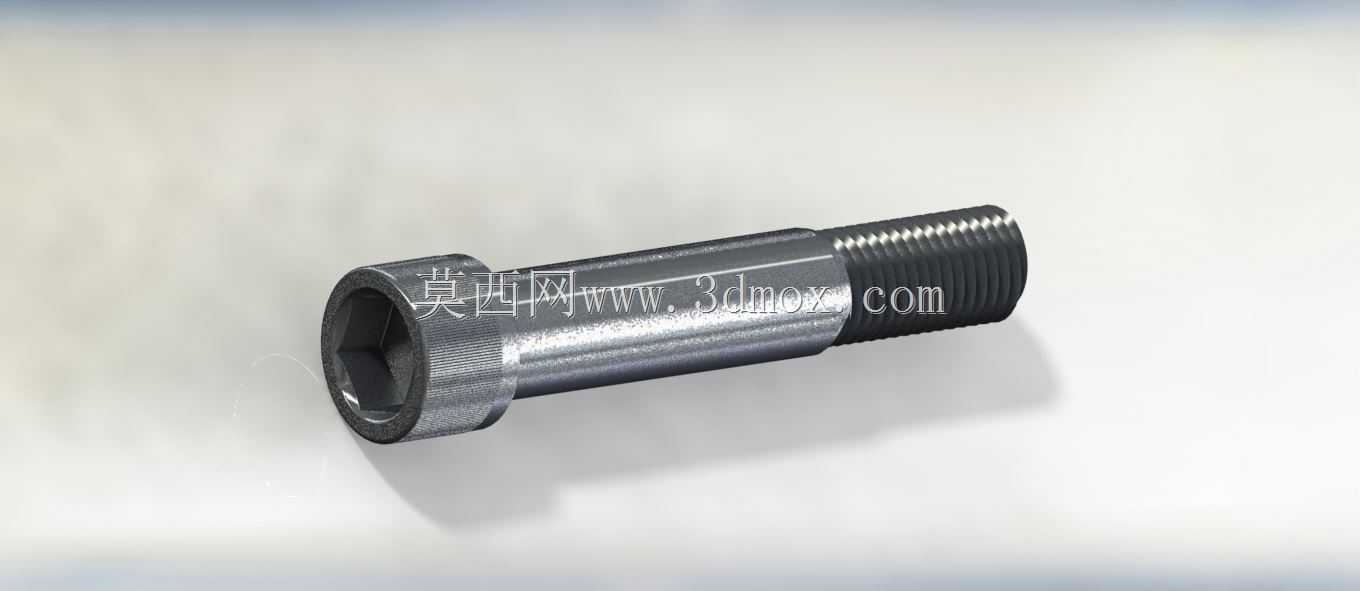

半螺纹内六角圆柱头螺钉精密结构设计

　　在各类机械装配场景中，螺纹紧固件始终是决定整机连接可靠性的核心基础零件，这款半螺纹内六角圆柱头螺钉的结构设计，完全围绕中载可拆卸连接的实际工况展开。从应用场景来看，这类螺钉广泛覆盖机床夹具装配、自动化设备模组固定、液压阀块安装、模具模板锁紧等场景，尤其适合安装空间受限、沉头孔埋入安装的工况——圆柱头的外形可以完全嵌入预制的沉孔内，装配后连接件表面无凸起结构，不会干涉周边运动部件的运行轨迹，也能避免外露螺头积尘、磕碰损伤的问题。

　　从功能特性层面分析，这款螺钉采用半螺纹结构设计，光杆段的直径与螺纹大径保持一致，光杆部分可以直接穿入被连接件的预制通孔内，装配时螺纹段仅与下层被连接件的内螺纹啮合，光杆段承担径向定位与横向剪切载荷的作用，相比全螺纹螺钉，半螺纹结构在承受横向交变载荷时，不会出现螺纹牙型剪切变形的问题，连接刚性更强，适合需要精准定位的组件连接。内六角驱动槽的设计，匹配标准内六角扳手传动，相比十字槽、外六角结构，驱动槽的受力接触面积更大，施加拧紧力矩时不容易出现滑牙、槽口变形的问题，即使在沉孔内的狭小空间，也能通过加长杆施加足够的预紧力，满足不同预紧力矩的装配要求。头部侧面设计有滚花纹理，在手动预拧、调整螺钉位置时可以增加手指与螺头的摩擦力，方便小空间内的手动对位操作，避免螺钉掉落至设备缝隙内。

　　设计思路上，这款螺钉的各部分尺寸完全遵循通用紧固件的装配公差要求，头部高度、内六角槽深度、螺纹长度、光杆段长度的比例经过反复校核：内六角槽的深度保证扳手插入后有足够的啮合长度，即使施加额定最大拧紧力矩也不会出现扳手脱出、槽口崩裂的问题；头部与光杆段的过渡位置设计有微小的卸荷圆角，避免热处理时应力集中导致的头部断裂问题，同时装配时圆角可以避开沉孔口的锐边，保证螺头端面与沉孔底面完全贴合，预紧力可以均匀传递到被连接件表面。螺纹段采用标准公制粗牙牙型，牙侧角公差符合通用紧固件标准，啮合时内螺纹与外螺纹的接触均匀，预紧后不会出现应力集中在个别牙型上的问题，抗疲劳性能更强。

　　从安装边界来看，这款螺钉适配的沉孔直径、沉孔深度都有明确的尺寸匹配要求，沉孔直径略大于螺钉头部外径，预留0.2-0.5mm的装配间隙，方便螺钉顺利放入沉孔；沉孔深度略大于螺钉头部高度，保证装配后螺头不高出被连接件表面。被连接件的通孔直径略大于螺钉光杆直径，预留合理的装配间隙，既方便螺钉穿入，又不会因为间隙过大导致连接定位偏移。螺纹啮合长度按照被连接件的材质不同有对应的设计范围：钢件连接时啮合长度不小于螺纹公称直径的1倍，铸铁、铝合金等低强度材料连接时，啮合长度不小于螺纹公称直径的1.5倍，避免螺纹滑牙失效。在实际选型时，需要根据被连接件的总厚度选择对应光杆长度的螺钉，保证螺纹段不会过长顶到下层零件的非螺纹区域，也不会因为螺纹啮合长度不足导致连接失效。

　　在三维建模过程中，这类螺钉的细节处理直接影响后续装配仿真、工程图导出的准确性：螺纹部分如果采用真实牙型建模，需要注意牙顶、牙底的圆角处理，避免有限元分析时出现应力奇异点；如果采用装饰螺纹线建模，需要准确标注螺纹公称直径、螺距、公差等级，保证加工时的尺寸准确性。内六角槽的棱角位置需要标注合理的倒角，避免热处理时的应力集中，也能去除加工毛刺，方便扳手顺利插入。头部滚花的建模如果用于装配示意，可以采用简化纹理，如果用于渲染展示，可以还原真实的滚花齿形，保证视觉效果与实物一致。这类标准紧固件的建模精度，直接影响整机装配的干涉检查结果，尤其是在多零件密集装配的设备中，螺钉的头部尺寸、长度尺寸如果存在偏差，很容易在装配时出现与周边零件干涉的问题，因此建模时需要严格遵循通用紧固件的尺寸公差要求，保证模型与实物的一致性。
