红黄绿三色带环纹曲面玻璃透镜结构

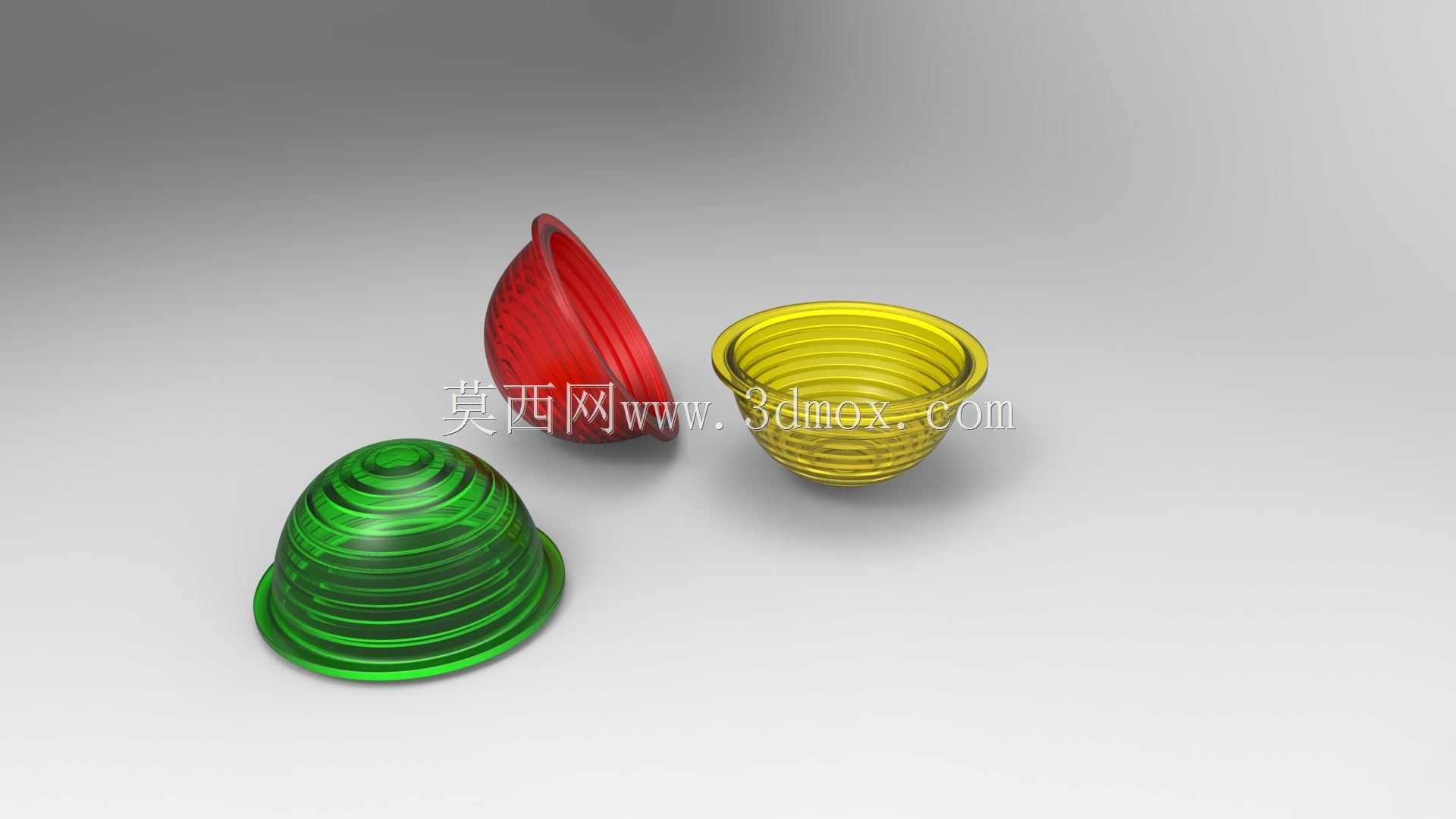

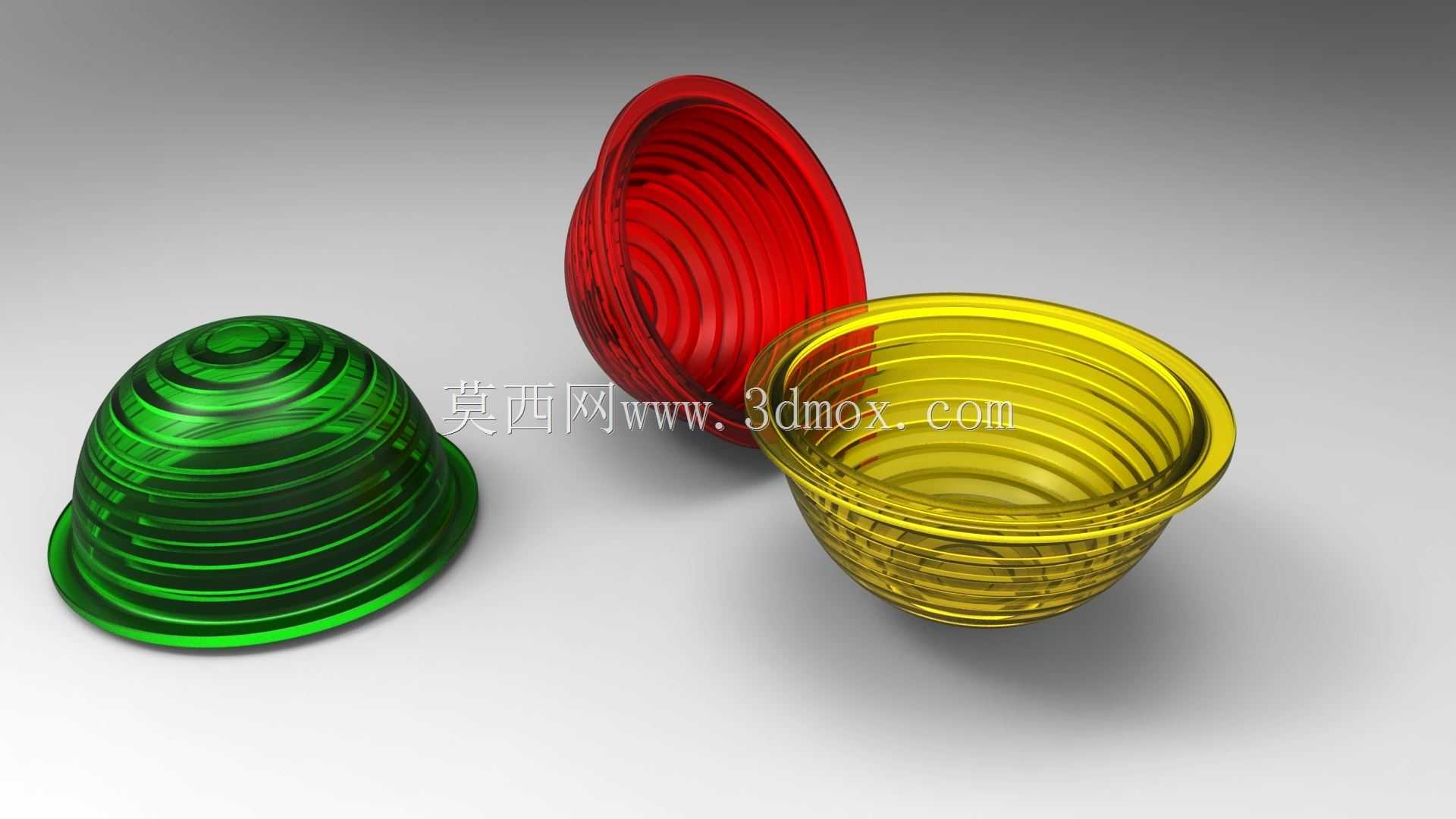

　　这类带同心环纹的半球形曲面玻璃透镜，在工业信号指示、光学警示设备里应用十分广泛，日常能在交通警示灯、设备状态指示灯、户外信号标识装置里见到同结构的透光部件，核心作用是对内部光源发出的光线进行定向折射扩散，让光线在预设角度范围内保持足够的可视强度，同时通过自身的彩色玻璃材质完成光色过滤，无需额外加装滤色片就能输出对应色彩的指示光。从结构设计来看，三款透镜均采用半球形拱起的外曲面，边缘带有一圈平直的安装翻边，翻边厚度均匀，能直接嵌入设备的灯座安装槽内，配合密封胶圈就能实现IP65以上的防护等级，适配户外露天使用的防水防尘要求。透镜表面的同心环纹不是装饰结构，每一圈环纹的曲率都经过光学计算，靠近中心的环纹曲率更大，

　　负责将垂直向上的光线向侧方小角度扩散，靠近边缘的环纹曲率平缓，主要将大角度出射的光线收拢到水平可视范围内，避免光线向上无效散射，最终让水平方向120度范围内的观察者都能清晰识别到灯光信号，不会因为观察角度偏差出现光强骤降的问题。三种颜色的透镜分别对应不同的信号语义，红色透镜一般用于故障警示、停止信号场景，玻璃材质里添加的硒化镉着色剂能过滤掉620纳米以下的其他波段光线，只让红色波段光高透射出；黄色透镜用于预警、待机提示场景，着色成分主要是硫化镉，透射光集中在570到590纳米的黄色波段，人眼对这个波段的光敏感度最高，在雨雾天气里也有不错的穿透性；绿色透镜用于正常运行、通行指示场景，采用铬氧化物着色，

　　透射光集中在500到560纳米的绿色波段，和红、黄色光形成清晰的视觉区分，不会出现信号混淆。设计这类透镜的时候，首先要匹配对应灯座的安装尺寸，翻边的外径要和灯座的内嵌槽尺寸保持0.2到0.3毫米的间隙配合，方便安装时卡入，同时预留密封胶圈的压缩空间；透镜的整体拱高要控制在灯座内部光源的焦距范围内，让LED或者卤素灯珠的发光点刚好处于透镜的光学焦点位置，保证光线经过透镜折射后出射角度符合设计要求。环纹的加工精度直接影响光学效果，建模时每一圈环纹的过渡圆角都要做R0.2以上的圆滑处理，避免玻璃压制过程中出现应力集中，导致成品开裂，同时也能减少光线在棱角处的乱反射，提升光输出效率。玻璃材质的选择上，这类透镜一般采用硼硅酸盐玻璃，

　　热膨胀系数低，在户外温差变化大的环境下不会因为骤冷骤热出现炸裂，表面硬度高，长期受风沙摩擦也不会出现明显划痕，保证透光率不会随使用时间大幅下降。实际装配时，透镜翻边和灯座的配合面要做磨砂处理，和密封胶圈接触时能增大摩擦力，避免设备受振动时透镜出现移位，同时磨砂面也能阻挡光线从安装缝隙处漏出，避免出现杂散光影响信号识别效果。三款透镜除了玻璃着色差异外，结构尺寸完全一致，可以适配同一款灯座，生产时只需要更换不同颜色的玻璃料就能完成不同信号色产品的制造，能大幅降低模具开发成本和配件库存压力。在光学性能验证阶段，需要对每款颜色的透镜做光强分布测试，确保水平方向30米处的光强不低于行业标准要求的最低值，垂直方向上仰15度、下俯15度范围内的光强衰减不超过50%，避免高处或者低处的观察者无法识别信号。另外透镜的外曲面要做光滑抛光处理，内表面的环纹精度要控制在0.05毫米以内，保证光线折射路径和设计值一致，不会出现局部光斑明暗不均的问题。这类透镜的壁厚设计要均匀，整体厚度保持在3毫米左右，过厚会导致光线透过率下降，过薄则会降低结构强度，受外力冲击时容易碎裂，均匀的壁厚也能让玻璃压制冷却过程中各处收缩率一致，减少成品的内应力，提升产品的使用寿命。
