带侧出管路的铸铜法兰连接接头

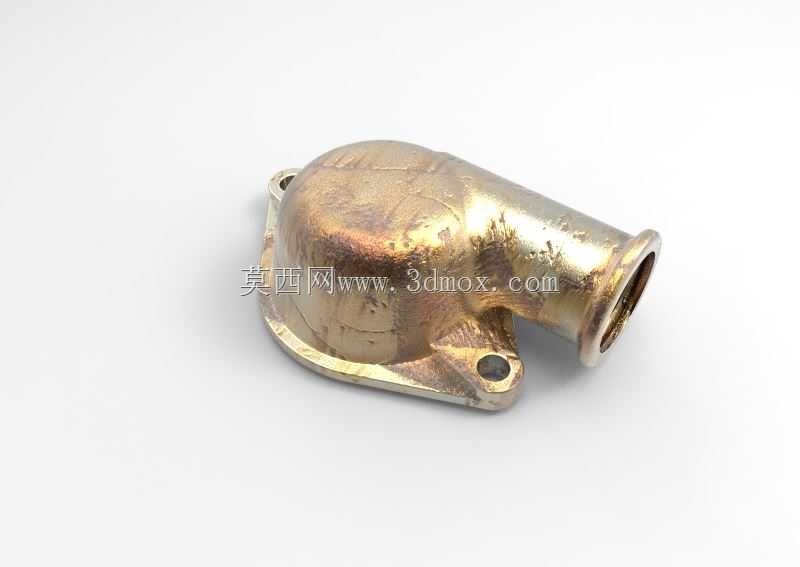

　　这类带侧出管路的铸铜接头，在中小功率内燃机的冷却循环回路里应用十分普遍，多数布置在气缸盖出水端的上部位置，作为冷却回路的转向引出构件，把缸盖水套里的高温冷却液导向散热器进水侧，同时自身的腔体结构可以容纳节温器的安装空间，是冷却系统里不可缺少的管路转接部件。从结构设计来看，主体采用一体铸造成型后再做机加工的工艺路线，底部的法兰盘为近似椭圆的安装基面，盘面上预留两个对称布置的安装通孔，孔位的中心距匹配缸盖出水端的预装螺柱位置，安装时法兰面与缸盖结合面之间会加装耐温密封垫片，通过两个螺栓压紧后实现端面密封，避免冷却液从结合面渗漏。侧出的管路为90度转向的圆管结构，管口做了外翻的卷边处理，方便配套的橡胶软管套接，

　　卷边结构可以在软管卡箍锁紧后提供足够的轴向限位，防止管路在冷却液压力波动、发动机运行振动的工况下出现松脱。腔体内部为平滑过渡的曲面结构，没有突兀的直角转折，能够降低冷却液转向时的流阻，减少局部涡流带来的压损，保证冷却循环的流量满足散热需求。设计这类构件的时候，首先要匹配安装端面的轮廓边界，法兰盘的外轮廓不能超出缸盖顶面的安装平面范围，避免和周边的气门室罩盖、点火线束等周边部件产生干涉，两个安装孔的位置度公差要控制在0.1mm以内，保证安装时螺栓可以顺利穿入，不会出现强行装配带来的应力集中。侧出管路的伸出长度要结合发动机舱的布置空间确定，管口的朝向角度要匹配散热器进水口的位置，减少连接软管的弯折角度，避免软管出现死折影响冷却液流通。

　　壁厚设计上，铸铜材质的主体壁厚控制在3mm左右，既可以满足0.15MPa工作压力下的强度要求，也不会因为壁厚过大增加不必要的重量和材料成本，安装孔的位置做了局部加厚处理，避免螺栓锁紧时压裂法兰基体。长期使用后表面出现的氧化锈蚀层，是铸铜材质在高温高湿的机舱环境下的正常老化表现，建模时还原这类表面质感，可以更好地模拟零部件在实际服役状态下的外观特征，方便做整机装配的可视化展示、维修培训课件的素材制作。在做三维建模的时候，要先绘制法兰盘的安装基面轮廓，定位两个安装孔的中心位置，再构建腔体的回转曲面，之后过渡到侧出管路的圆柱面，最后处理法兰与管路衔接处的铸造圆角，所有的圆角半径要匹配铸造工艺的要求，避免出现过小的圆角导致铸造时充型困难、

　　产生应力集中的问题。安装边界方面，法兰底面到侧出管路中心的高度尺寸，要保证节温器安装后有足够的行程空间，侧出管路的外径要匹配常用的橡胶软管内径公差，管口卷边的直径比管外径大2mm左右，既可以起到限位作用，也不会因为直径过大导致软管安装困难。这类构件除了在内燃机冷却系统使用，类似结构的铸铜接头也会用在液压系统的油路转向、水暖管路的转接等场景，只是根据输送介质的不同，调整壁厚、密封结构和材质牌号，核心的法兰连接加侧出转向的结构逻辑是通用的。建模过程中还原真实的使用磨损、表面氧化的细节，能够让模型更贴近工程实际，避免出现理想化的光滑表面导致的展示效果失真，也能为后续的有限元分析、装配干涉检查提供更准确的模型基础。
