带法兰接口与球阀的卧式承压储液筒体

　　在中小型流体输送、工艺缓冲以及小型动力气源配套场景里，这类卧式承压储液筒体的应用覆盖度极高，从车间分散式气动系统的末端气液分离缓冲，到小型化工试验线的中间介质暂存，再到制冷、液压系统的储液蓄能环节，都能见到这类结构的身影。不同于立式储液罐对安装空间垂直高度的要求，卧式布置的筒体可以直接依托支架固定在地面或者设备机架的预留平面上，对低矮安装空间的适配性更强，尤其适合集成在整机设备内部作为配套储液单元使用，不需要额外搭建过高的支撑结构，也能降低整机的重心高度，提升设备运行时的稳定性。

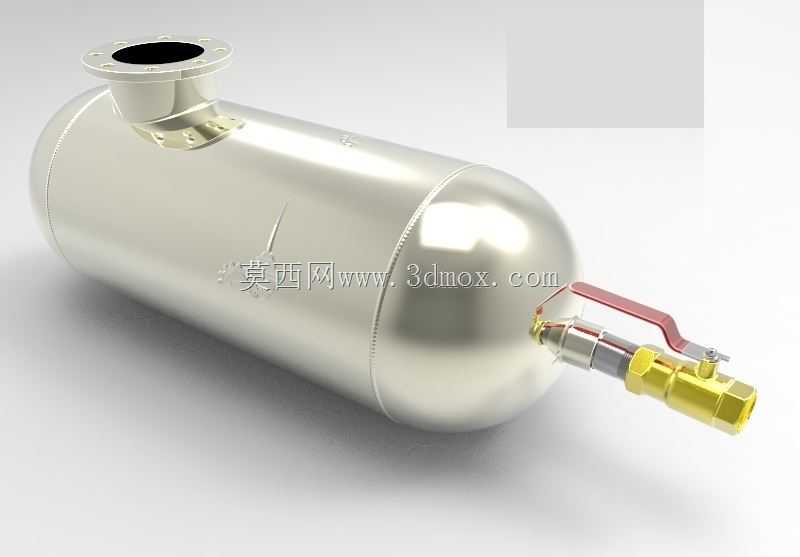

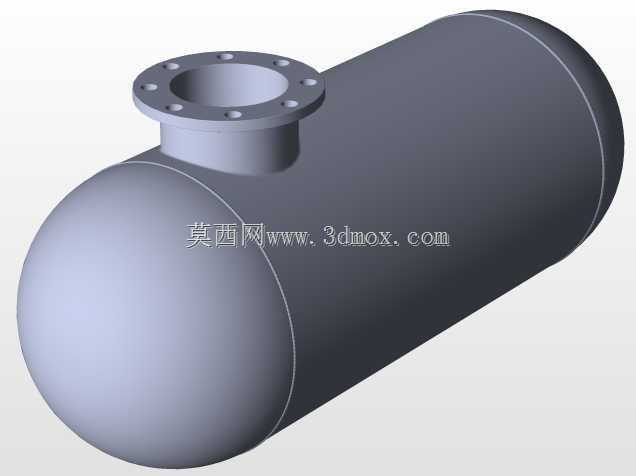

　　从结构功能来看，筒体顶部的法兰接口是核心的介质输入或者检修通道，法兰采用标准凸面密封结构，配套的螺栓孔位完全匹配同压力等级的通用管路法兰，现场安装时不需要额外做转接加工，直接对接对应通径的工艺管路即可，法兰根部做了圆弧过渡补强，避免介质长期冲刷或者压力波动时在焊缝位置产生应力集中，降低长期运行的疲劳开裂风险。筒体端部引出的黄铜球阀是介质输出与排污共用的接口，球阀采用直通式流道设计，流阻小，开关动作行程短，手柄带锁定结构，可以避免运行过程中被误碰开启，阀件与筒体之间采用金属硬密封加密封垫的双重密封结构，适配带一定温度的流体介质输送场景，不会因为长期接触油类、弱腐蚀介质出现密封件溶胀失效的问题。

　　设计这类筒体的时候，首先要确认的是工作压力对应的筒体壁厚，根据筒体内径、设计压力以及壳体材料的许用应力计算得到基础壁厚后，还要额外考虑腐蚀裕量以及加工过程中的板材厚度减薄量，避免成型后实际壁厚不满足承压要求。筒体的两端封头采用标准椭圆形封头结构，相比平盖封头，椭圆形封头的受力分布更均匀，在同等承压要求下可以使用更薄的板材，降低整体结构重量，封头与筒体的环向焊缝采用全焊透结构，焊接后需要做无损检测排查焊接缺陷，保证承压边界的完整性。

　　安装边界方面，筒体底部预留的两个安装支座是核心的定位基准，支座的安装孔中心距需要匹配现场机架或者基础的预埋螺栓间距，安装时要保证筒体的水平度偏差控制在允许范围内，避免长期运行时介质内的杂质堆积在筒体一侧造成排污不畅。顶部法兰接口的中心高度要对接上游管路的安装标高，端部球阀的操作空间要预留足够的手柄转动行程，保证日常操作、检修时不需要额外拆卸周边其他部件就能完成阀门开关操作。筒体整体的长度、外径尺寸需要提前核算安装空间的预留尺寸，尤其是集成在设备内部的时候，要预留出法兰连接的螺栓拆装空间、阀件的更换操作空间，避免后期维护时出现操作空间不足的问题。

　　实际选型应用时，还要根据输送介质的特性匹配对应的内壁处理工艺，如果是用于压缩空气缓冲，内壁做常规的防锈喷砂处理即可；如果是用于液压油、冷却液类介质储存，内壁需要做磷化或者钝化处理，避免杂质混入介质影响下游元件的使用寿命；如果是用于弱腐蚀性介质暂存，则需要根据介质浓度、工作温度选择对应的耐腐蚀壳体材料或者内壁衬层。这类筒体的结构看似简单，但每一处细节的设计都直接影响长期运行的可靠性，比如法兰接口的位置如果偏离筒体顶部中心过多，会造成检修时内部残液无法完全排净；球阀的安装角度如果没有预留足够操作空间，会给后期运维带来不必要的麻烦；支座的焊接位置如果强度不足，长期承压运行时可能出现支座变形，导致筒体受力不均产生泄漏隐患。
