汽车发动机节温器壳体结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:421548
  • 汽车发动机节温器壳体结构设计
  • 汽车发动机节温器壳体结构设计
  • 汽车发动机节温器壳体结构设计

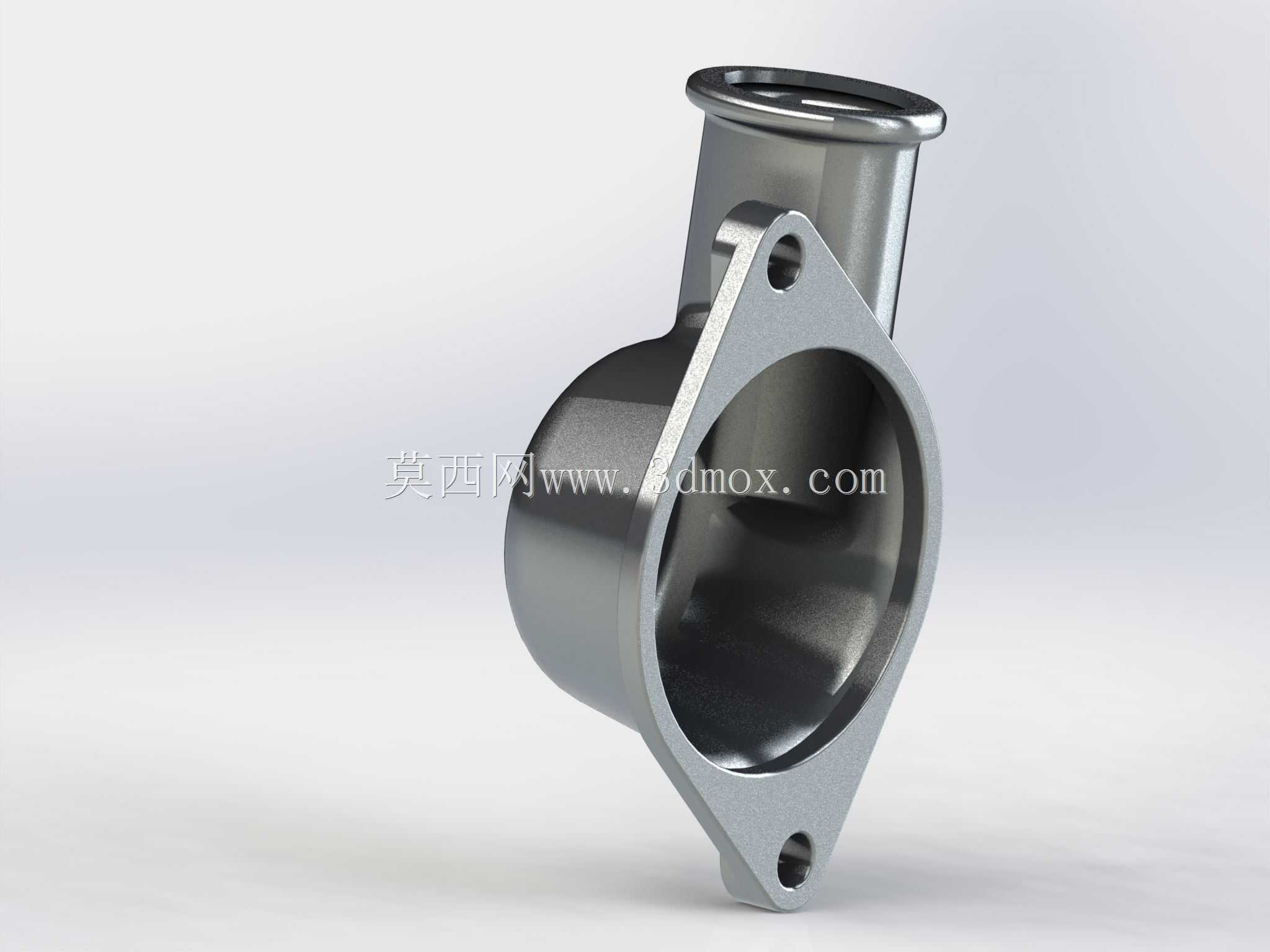

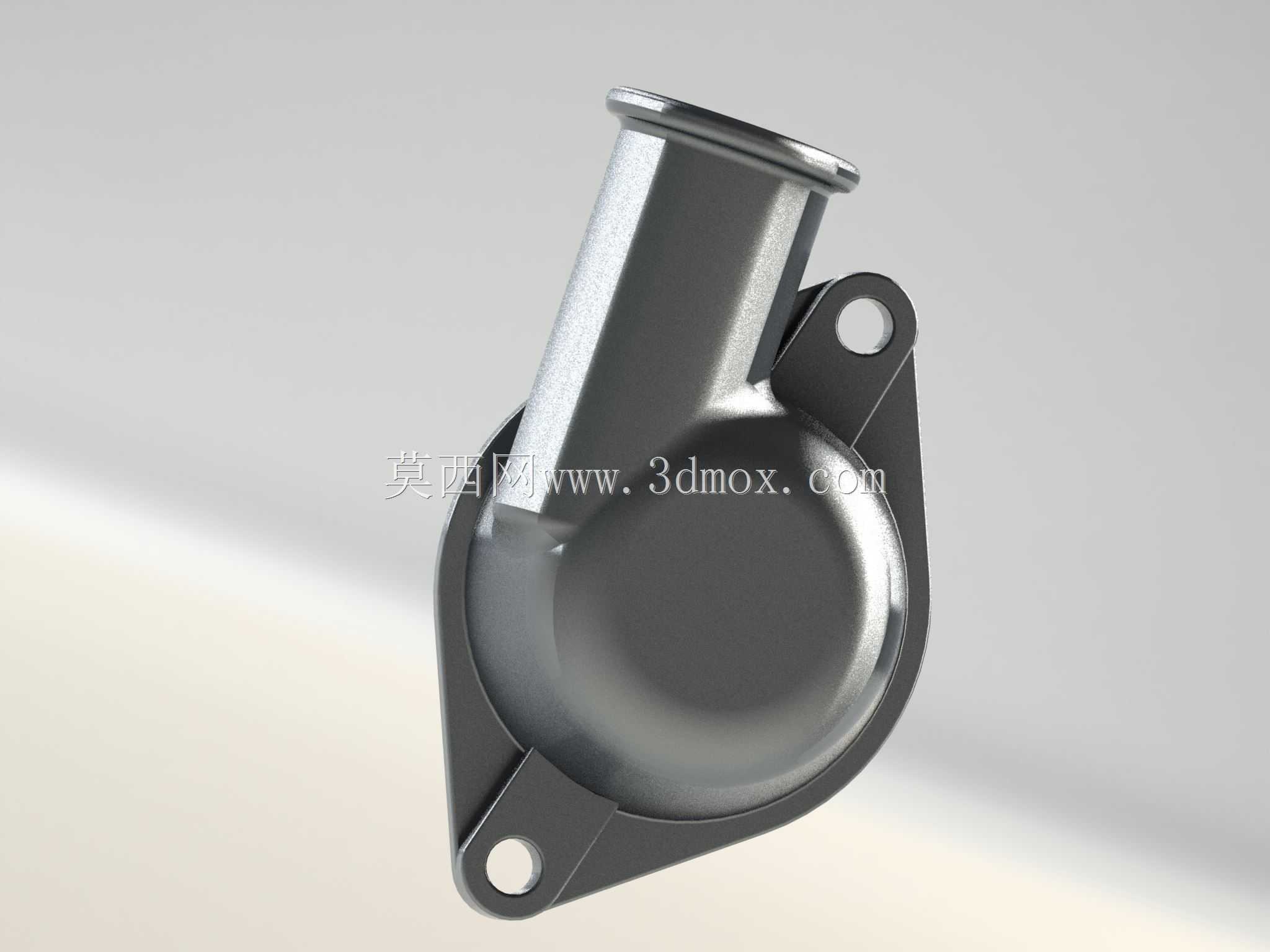

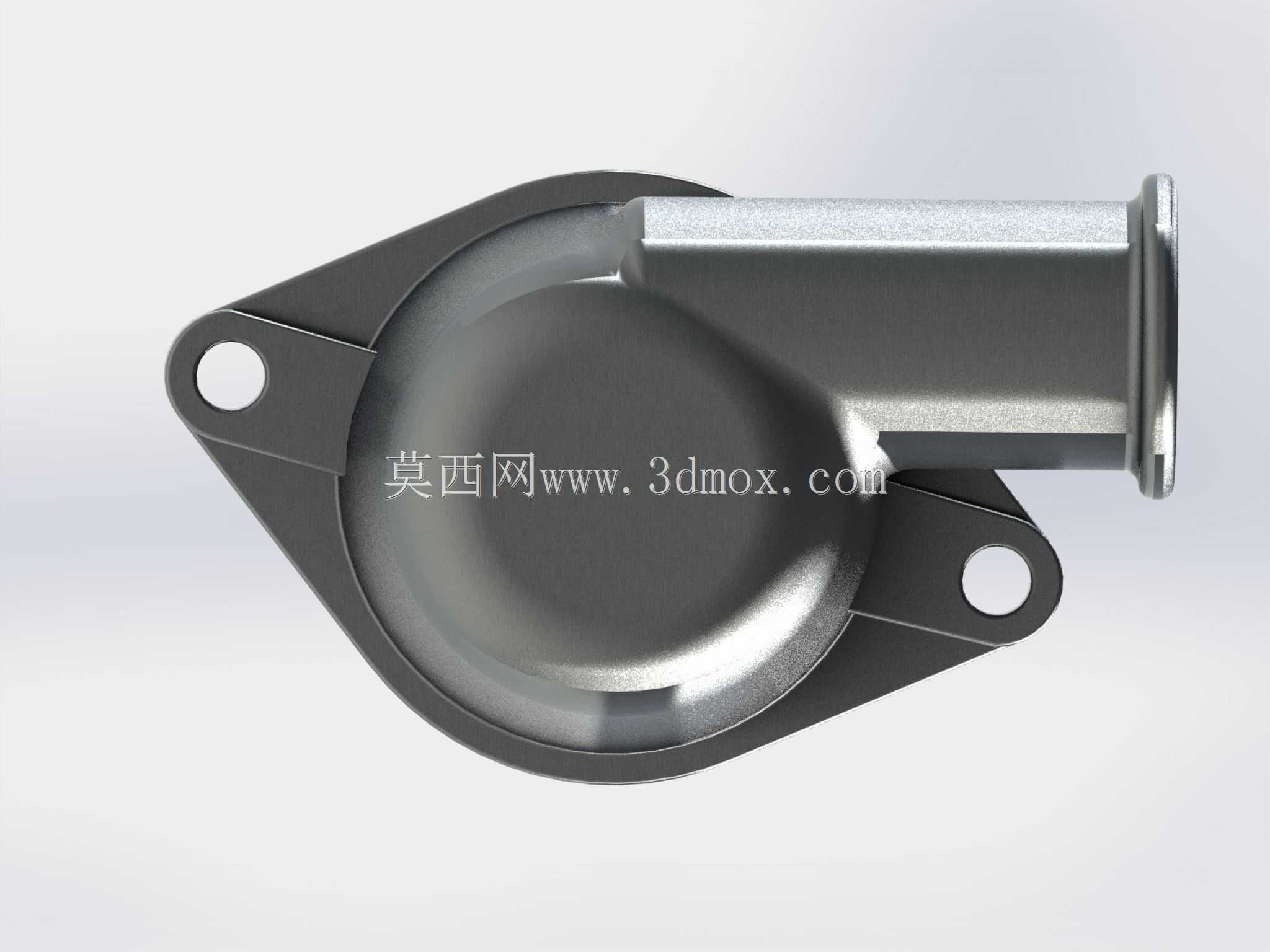

  在车用内燃机冷却循环系统中,节温器承担着切换大小循环通路的核心作用,而恒温器盖作为节温器总成的外部承载壳体,直接决定了节温器的安装定位精度与冷却介质的密封可靠性。这类壳体通常布置在发动机缸盖出水端与散热器进水管路的衔接位置,需要同时兼顾结构强度、流道顺畅性与安装便捷性,是冷却系统中不可忽视的基础结构件。从结构设计逻辑来看,该壳体采用一体化铸造成型后再做机加工的工艺路线,主体为带弧形过渡的腔室结构,内部空腔用于容纳节温器芯体与复位弹簧,腔室开口端设置带两个安装孔的菱形法兰边,法兰面需要加工出足够平面度的密封面,用于和缸盖出水端配合,通过螺栓穿过安装孔实现紧固,安装孔的位置度公差需要控制在±0.1mm以内,

  避免装配时出现密封面错位导致的冷却液渗漏问题。壳体侧面向上延伸出圆柱形出水接头,接头端部加工有环形卡箍槽,用于连接橡胶输水软管,将经过节温器调节的冷却液导向散热器或者暖风水箱,接头的内径尺寸需要匹配发动机额定工况下的冷却液流量需求,避免通流截面过小造成流阻过大,影响冷却系统的循环效率。在实际使用场景中,恒温器盖长期接触高温冷却液,工作温度区间通常在-40℃到120℃之间,同时需要承受冷却系统0.1-0.15MPa的工作压力,因此壳体的壁厚设计需要兼顾强度与轻量化要求,主体壁厚通常设置为3-4mm,在法兰与主体衔接、出水接头与主体衔接的位置设置圆角过渡,避免应力集中导致的疲劳开裂,同时在腔室内部的流道转折处做顺滑的圆弧处理,

  减少冷却液流动过程中的涡流损失,降低流阻同时避免气蚀风险。安装边界方面,法兰面的密封槽宽度与深度需要匹配对应的密封垫片尺寸,两个安装孔的中心距需要严格匹配缸盖出水端的螺纹孔位置,出水接头的伸出长度需要预留足够的软管安装与卡箍固定空间,同时要避开周边的发电机皮带、进气歧管等周边部件,保证装配后有足够的安全间隙,不会在发动机运行振动过程中与周边部件发生干涉。从功能特性上看,该壳体不仅要为节温器芯体提供稳定的安装空间,还要保证冷却液在腔体内流动时不会出现滞留区,避免局部过热导致的冷却液变质或者壳体局部腐蚀,同时壳体的外表面不需要做额外的装饰处理,只需要做防锈氧化处理即可,满足发动机舱内的使用环境要求。在建模过程中,

  需要优先确定法兰安装面的基准位置,以此为基准搭建内部腔室与出水接头的位置关系,先通过旋转特征做出主体腔室的基础轮廓,再通过拉伸特征做出法兰边与出水接头,之后对所有衔接位置做倒圆角处理,最后切除出安装孔与端部的卡箍槽,建模过程中需要注意拔模角度的设置,满足铸造工艺的脱模要求,所有机加工面需要单独标注加工余量与公差要求,保证后续加工后的尺寸精度符合装配要求。这类结构件的设计看似简单,实则直接影响整个冷却系统的工作可靠性,一旦壳体出现渗漏或者流道设计不合理,会导致节温器工作异常,出现发动机暖机过慢或者过热的问题,因此在设计过程中需要反复核对安装边界与流道参数,结合发动机的冷却系统流量、压力参数做匹配校核,保证结构在全工况下都能稳定工作。
