大扁头方颈带螺纹紧固连接件结构设计

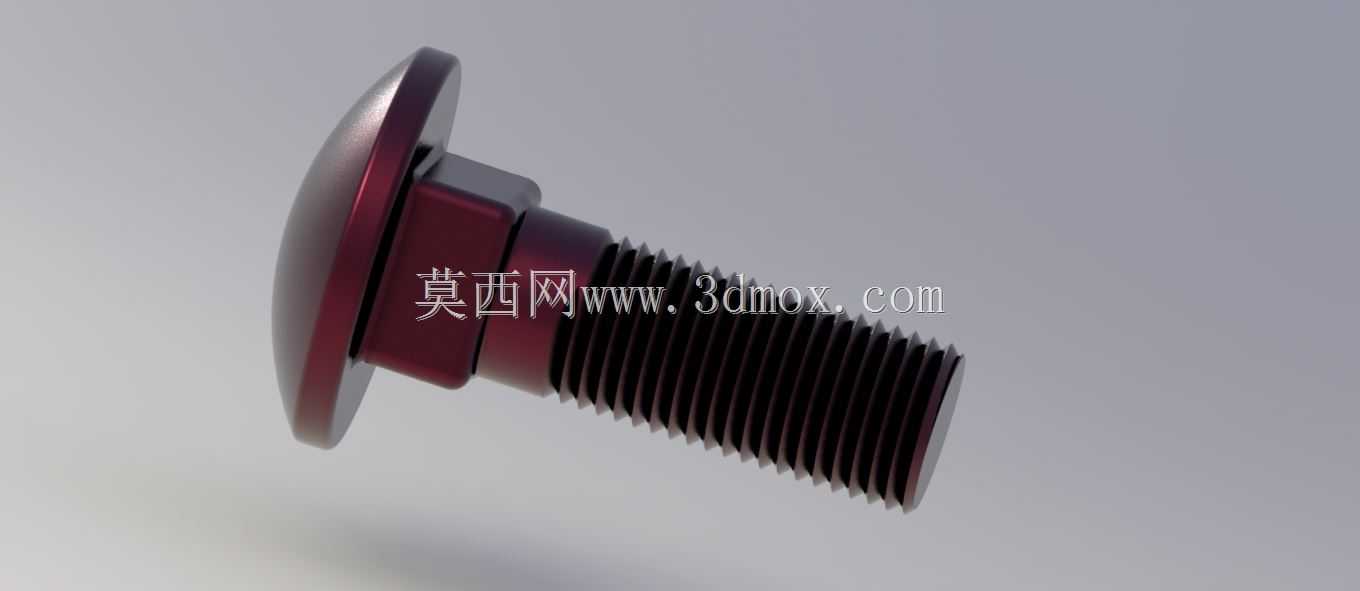

　　在各类机械设备装配、钣金结构连接、户外设施搭建场景中，这类大扁头方颈螺纹紧固件的应用覆盖范围极广，从农用机具的覆盖件固定，到仓储货架的层板连接，再到输送设备的护板安装，都能见到这类结构的身影。不同于普通外六角螺栓，这款连接件的头部采用大直径扁圆头设计，安装完成后头部与被连接件的接触面积更大，单位面积压强大幅降低，对于厚度较薄的钣金件、塑料件或者木质构件，能有效避免拧紧过程中头部压溃工件表面，也能在长期受振动载荷的工况下，减少接触面的压陷松动风险。

　　设计阶段首先要考虑的是安装场景的防转需求，头部下方的方颈结构是整个零件的核心功能点，方颈的尺寸需要与被连接件上预制的方孔做过渡配合，当从螺纹端拧动螺母锁紧时，方颈会卡在方孔内，阻止螺杆跟随螺母同步转动，整个安装过程不需要额外使用工具固定螺栓头部，在狭窄的安装空间、或者工件背面无法伸手操作的场景下，这个结构能大幅提升装配效率，比如在车辆底盘的护板安装、大型机柜的侧板拼接作业中，单侧操作即可完成锁紧，不需要操作人员探身到工件背面扶持螺栓头。

　　螺纹段的设计采用标准普通三角螺纹，牙型角60度，具备良好的自锁性能，螺纹长度的预留需要匹配不同厚度的被连接件组合，同时在螺纹末端设置合理的倒角，方便螺母顺利导入对中，避免安装时螺纹错牙损伤牙型。螺杆与方颈衔接的位置做了退刀槽处理，一方面是螺纹加工时的工艺退刀需求，另一方面能减少应力集中，避免在承受交变拉载荷时，衔接位置出现断裂失效。头部的扁圆曲面做了平滑过渡，没有尖锐棱角，安装完成后外露的头部不会划伤操作人员，也不容易勾挂线缆、织物等外物，在有人机交互需求的设备外表面使用时，安全性表现更优。

　　从安装边界来看，这类紧固件的头部直径远大于螺杆公称直径，对应的安装沉孔或者过孔不需要做高精度的锪平处理，即使工件表面存在轻微的不平整，大接触面的头部也能实现稳定的压紧，对于现场施工类的装配场景，能降低对工件预制孔的加工精度要求，减少现场修配的工作量。方颈的对边尺寸需要严格控制公差，如果方颈尺寸过大，会导致无法顺利插入预制方孔，装配时需要强行敲入，破坏工件表面涂层；如果方颈尺寸过小，锁紧时的防转效果会打折扣，容易出现螺杆跟转的问题，无法达到设计的锁紧力矩。

　　在实际选型使用时，需要根据被连接件的总厚度选择合适的螺杆长度，确保拧紧后螺母能露出2-3牙螺纹，既保证足够的螺纹啮合强度，也避免多余的螺纹段过长干涉其他内部构件。表面处理通常根据使用场景选择，普通室内干燥环境采用发黑处理即可满足防锈需求，户外或者潮湿工况下则需要采用镀锌或者达克罗表面处理，提升耐腐蚀性能，延长紧固件的使用寿命。这类紧固件的受力特点以拉应力为主，同时在设备运行过程中会承受一定的横向剪切载荷，方颈结构除了防转之外，也能承担部分横向剪切力，配合螺纹段的锁紧摩擦力，整体连接的抗剪表现优于同规格的普通半圆头螺栓。

　　建模过程中需要重点关注几个关键尺寸的配合：方颈与头部的衔接圆角不能过大，否则会导致螺栓安装时无法贴紧工件表面，出现锁紧间隙；螺纹的起始端与方颈的同轴度需要控制在合理公差范围内，避免螺母拧入时出现卡滞；头部的扁圆曲面需要保证顺滑，没有明显的分型线或者凸起，确保外观一致性和接触的均匀性。对于经常需要拆卸维护的连接位置，这类紧固件的方颈结构能避免反复拆装过程中螺杆跟转磨损工件孔位，长期使用的维护成本更低，不会因为孔位磨损失圆导致整个工件报废。在输送线的导轨挡板安装、农机具的外壳固定、户外配电箱的门板连接等场景中，这种结构的紧固件已经经过了长期的工况验证，连接可靠性和装配便捷性都能满足工程实际需求。
