JX BLS-HV7146MG高压无刷数字舵机结构

在航模特技飞行、大型工业机械臂末端执行、重型遥控车辆转向控制这类对扭矩输出、响应速度、位置控制精度有严苛要求的场景里，这类高压无刷数字伺服的选型适配，往往直接决定整套执行机构的运行可靠性。不同于早期有刷舵机碳刷磨损快、大负载下扭矩衰减明显的短板，这款采用无刷电机作为动力源的伺服，在持续大扭矩输出工况下的发热控制、长期运行寿命都有量级提升，搭配内置的磁性编码器，位置检测不会像传统电位器那样存在接触磨损，长时间往复动作后也不会出现零点漂移的问题，能稳定保持位置控制的重复精度。

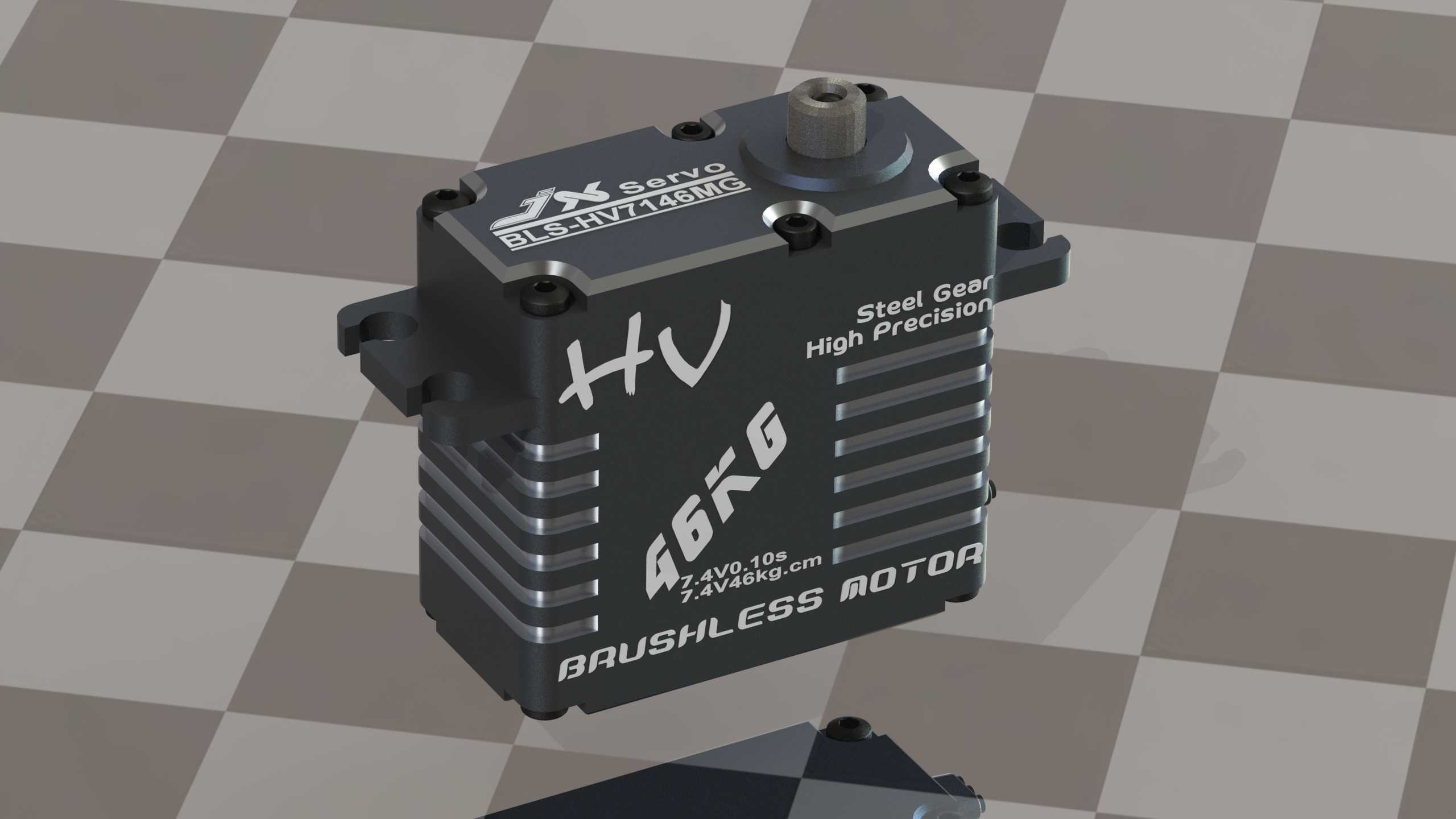

从结构设计思路来看，这款伺服的外壳采用高强度硬质阳极氧化铝合金切削加工而成，壳体表面做了密集的横向散热鳍片结构，无刷电机持续高负载运行产生的热量可以通过金属壳体快速向外散出，避免内部驱动板、绕组因积热出现性能下降甚至烧毁的问题。输出轴采用大直径硬化钢齿轮组传动，所有传动齿轮都做了高精度滚齿加工，齿轮啮合间隙控制在极小范围内，既可以承受46kg级的大扭矩输出，也能减少往复换向时的传动背隙，保证位置控制的精准度。输出轴顶端采用标准的25T花键接口，这是行业通用的舵机安装接口规格，可以直接适配市面上绝大多数标准舵机摇臂、舵盘，不需要额外做转接结构设计，能大幅缩短设备改装、原型机搭建的装配周期。

安装边界方面，这款伺服采用标准的大尺寸舵机安装孔位布局，两侧的安装凸耳预留了标准直径的通孔，可通过配套的金属减震胶粒、螺丝直接固定在设备的安装基座上，安装孔的中心距、凸耳厚度都符合行业通用的大扭矩舵机安装规范，在做设备结构设计时，不需要额外定制特殊的安装支架，直接沿用标准舵机的安装位即可完成适配。壳体侧面的出线位置做了防拉扯的应力释放结构，避免设备运行过程中反复拉扯线材导致内部接线松脱。

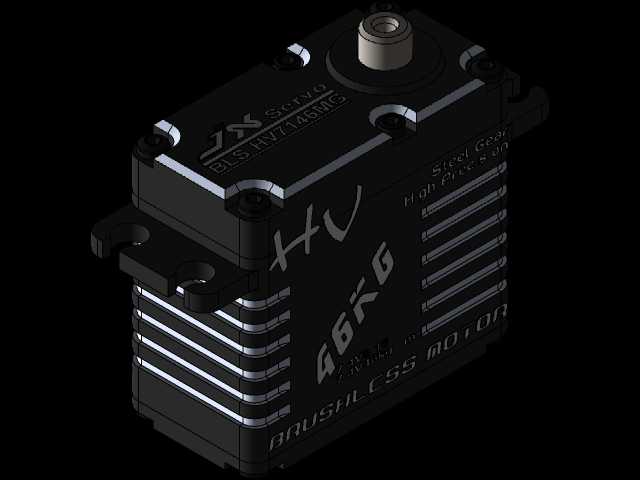

实际使用场景中，这类高压伺服可以支持7.4V的高压供电，在高压供电模式下可以达到0.10s每60度的空载响应速度，扭矩输出也能达到标称的峰值参数，不管是航模做快速特技动作时的舵面快速偏转，还是工业自动化设备里的挡板快速切换、物料夹持机构的大扭矩锁紧，都能做到响应跟手、位置到位准确。建模过程中，外部所有的安装尺寸、接口尺寸、外形轮廓都按照实物1:1还原，包括壳体上的固定螺丝位置、散热槽尺寸、输出轴的伸出长度、安装凸耳的厚度等细节都做了精准复刻，做结构装配干涉检查时，可以直接将该模型导入装配体，验证安装空间是否充足、摇臂活动范围内是否存在结构干涉，不需要反复测量实物尺寸调整设计。需要注意的是，该模型未构建内部的绕组、驱动板、齿轮组等内部零件，仅保留了完整的外部装配结构，完全可以满足结构设计选型、安装空间校核、设备整体装配仿真的使用需求，如果需要做内部结构的力学分析或者传动仿真，则需要进一步补充内部零件的建模工作。

在做设备选型匹配时，要注意这款伺服的输出扭矩、响应速度参数和供电电压直接相关，低压供电下扭矩和速度都会有一定幅度的下降，设计供电回路时要预留足够的功率余量，保证大负载动作时供电电压不会出现明显跌落，避免伺服出现丢步、扭矩不足的问题。另外这类大扭矩舵机在安装时，建议在安装面和设备基座之间加装橡胶减震垫，减少设备运行时的振动传递到伺服内部，延长磁性编码器和传动齿轮的使用寿命，固定螺丝要采用防松胶或者防松垫片处理，避免长期振动下螺丝松脱导致伺服移位。
