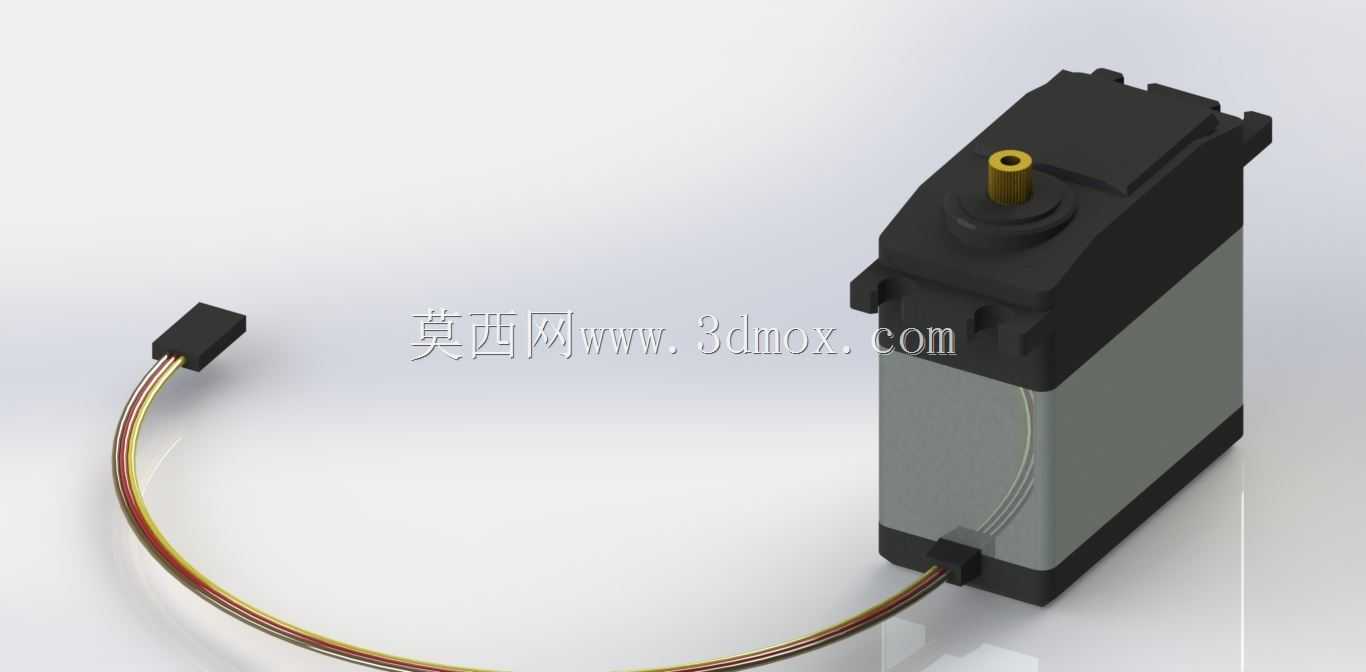

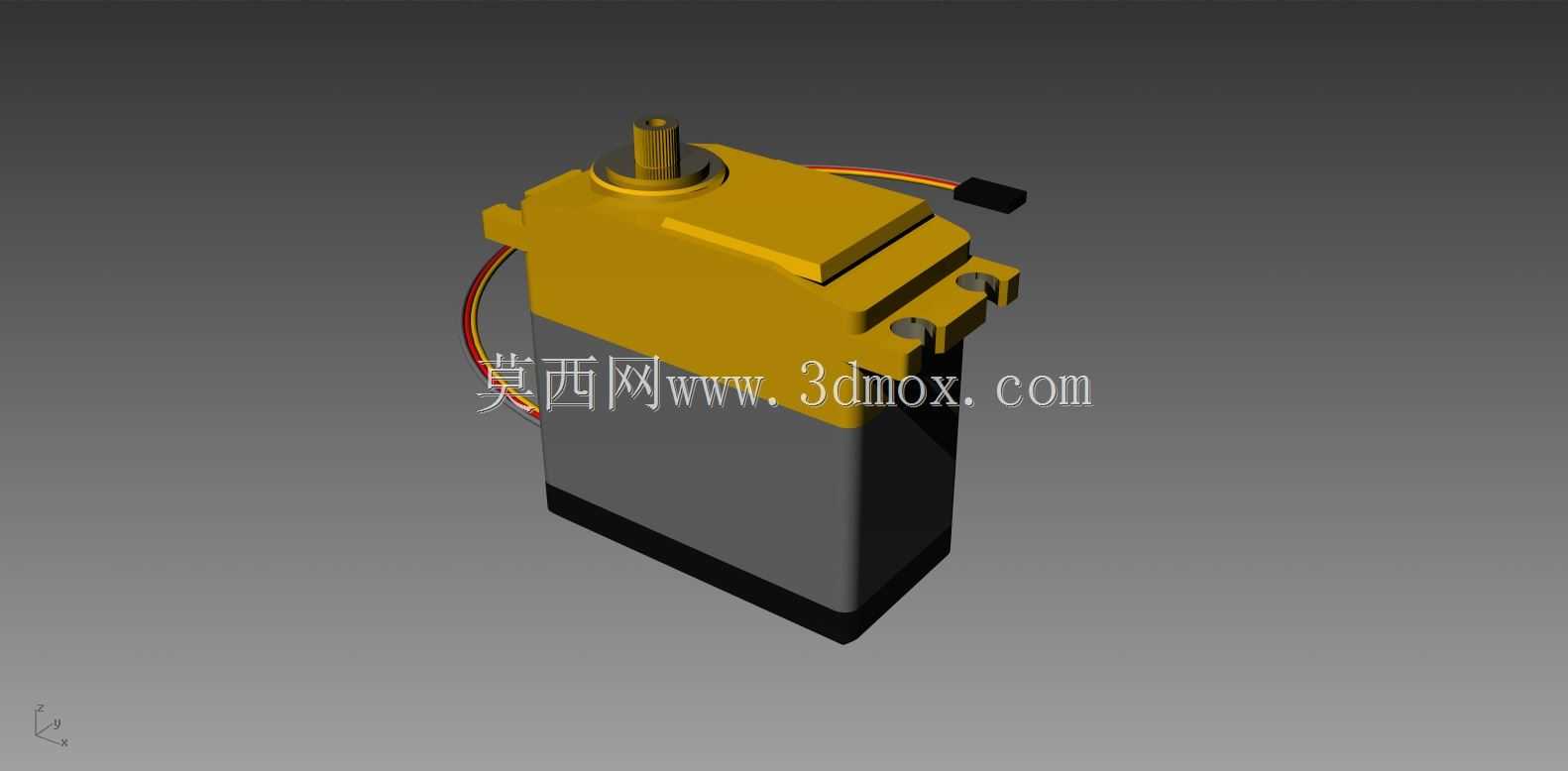

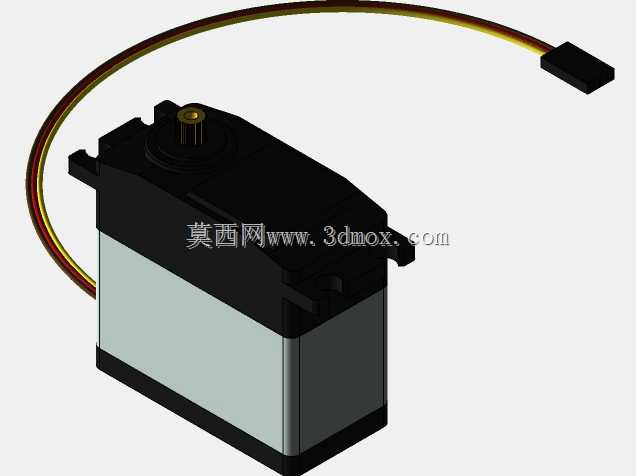

大扭矩40KG级舵机式伺服执行机构

这款40KG扭矩等级的伺服执行机构，是面向中小负载高精度角度控制场景开发的动力输出部件，在航模、小型自动化设备、教育机器人、工业辅助执行工位中都有广泛的应用空间。从实际选型适配的角度看，这类大扭矩舵机常被用于机械臂关节转动、航模舵面偏转控制、小型物料分拣摆杆驱动、智能门禁开合机构、摄影云台俯仰调节等需要精准角度定位、输出扭矩足够克服负载阻力的场景，相比普通微型舵机，它的扭矩冗余量更大，在带载启停、动态负载波动的工况下不容易出现丢步、位置偏移的问题，运行稳定性更适配持续工作的设备场景。

从功能特性上看，这款伺服采用标准PWM信号控制逻辑，兼容市面上绝大多数通用舵机控制器、单片机IO口输出的控制信号，控制脉宽范围覆盖常规的500-2500us区间，对应0-180度的转动行程，也可根据实际控制需求调整中位偏移量与行程边界，满足不同安装工位的角度行程要求。输出轴采用金属齿结构，相比塑料齿舵机，抗冲击负载能力提升明显，在遇到瞬时过载、外力碰撞输出端的情况下，不容易出现打齿、滑牙的失效问题，适合存在一定冲击载荷的应用场景。机身主体采用工程塑料与金属散热结构结合的设计，上部控制电路区域为高强度阻燃工程塑料壳体，下部动力输出段搭配金属衬层，既控制了整体自重，又能在持续带载工作时将电机产生的热量通过金属结构快速散出，避免长时间高温工作导致的磁钢退磁、电路元件老化加速的问题。出线端采用标准3Pin杜邦接口定义，线序为通用的信号、电源、接地配置，接线时无需额外转接，可直接匹配市面上绝大多数舵机驱动板、接收机的接口定义，降低选型适配的接线成本。

在设计思路上，这款伺服的结构布局遵循了通用大扭矩舵机的成熟架构，内部采用直流空心杯电机搭配金属减速齿轮组的传动方案，减速比经过匹配调校，在保证40KG·cm额定输出扭矩的前提下，将空载转速控制在合理区间，避免转速过快导致的定位过冲、响应震荡问题，同时也不会因为减速比过大造成响应速度滞后，无法满足动态调节的响应要求。电位器采用高精度导电塑料电位器作为位置反馈元件，位置检测分辨率足够支撑0.5度以内的定位精度，重复定位误差控制在极小范围内，满足需要多次重复定位的工位使用要求。输出轴采用标准花键齿形，兼容市面上通用的金属舵盘、塑料舵盘安装规格，用户在做结构适配时不需要额外定制连接部件，可直接采购标准配件完成安装固定。机身两侧预留了标准安装孔位，孔位间距符合通用大舵机的安装尺寸规范，可直接替换同规格的其他品牌舵机，不需要重新设计安装支架的孔位布局，降低设备迭代改型的结构设计成本。

从安装边界与尺寸适配的角度看，这款伺服的机身外形为规整的长方体结构，边角做了圆弧过渡处理，安装时不会因为尖锐边角造成布线磨损、安装干涉的问题。机身长度、宽度、高度尺寸均符合40KG级标准舵机的通用尺寸规范，输出轴中心到机身安装面的距离、出线端的出线方向都做了通用化设计，在做结构布局时，只需要按照标准舵机的安装预留空间做结构避让即可，不需要额外调整周边部件的位置。安装孔为贯穿式设计，可采用M3规格的螺丝从安装面直接锁紧固定，锁紧深度经过校核，不会出现螺丝顶到内部减速齿轮组、造成转动卡滞的问题。输出轴的伸出长度经过优化，搭配标准舵盘安装后，舵盘与机身顶面的间隙控制在合理范围，既不会因为间隙过小造成转动摩擦，也不会因为间隙过大导致输出轴受力时产生过大的径向挠度，影响传动精度与齿轮使用寿命。出线端的线缆采用多股软铜芯线，外覆耐弯折的PVC绝缘层，在舵机随活动部件反复转动的场景下，线缆可承受多次弯折而不容易出现线芯断裂、外皮破损的问题，适配活动关节处的布线要求。

在实际结构设计选型过程中，选用这款伺服时需要注意几个适配要点：首先是供电参数匹配，这类大扭矩舵机在满载启动时的瞬时电流较大，供电电源的功率冗余需要留足，避免出现瞬时压降导致的舵机复位、位置失控问题；其次是安装时的受力方向匹配，输出轴的径向受力与轴向受力需要控制在产品允许的载荷范围内，避免长期过载受力导致轴承磨损、输出轴变形；最后是控制信号的抗干扰处理，在靠近变频器、电机等强干扰源的场景下使用时，需要对信号线做屏蔽处理，避免干扰信号导致舵机误动作、位置偏移。整体来看，这款伺服的结构设计完全遵循通用工业级舵机的设计规范，各部分尺寸、接口、安装方式都做了通用化适配，不管是做新设备的结构设计选型，还是旧设备的备件替换，都能快速完成适配，不需要做过多的定制化修改，能有效缩短结构设计的周期，降低设备开发的整体成本。
