脱气装置U型蛇形换热管束结构

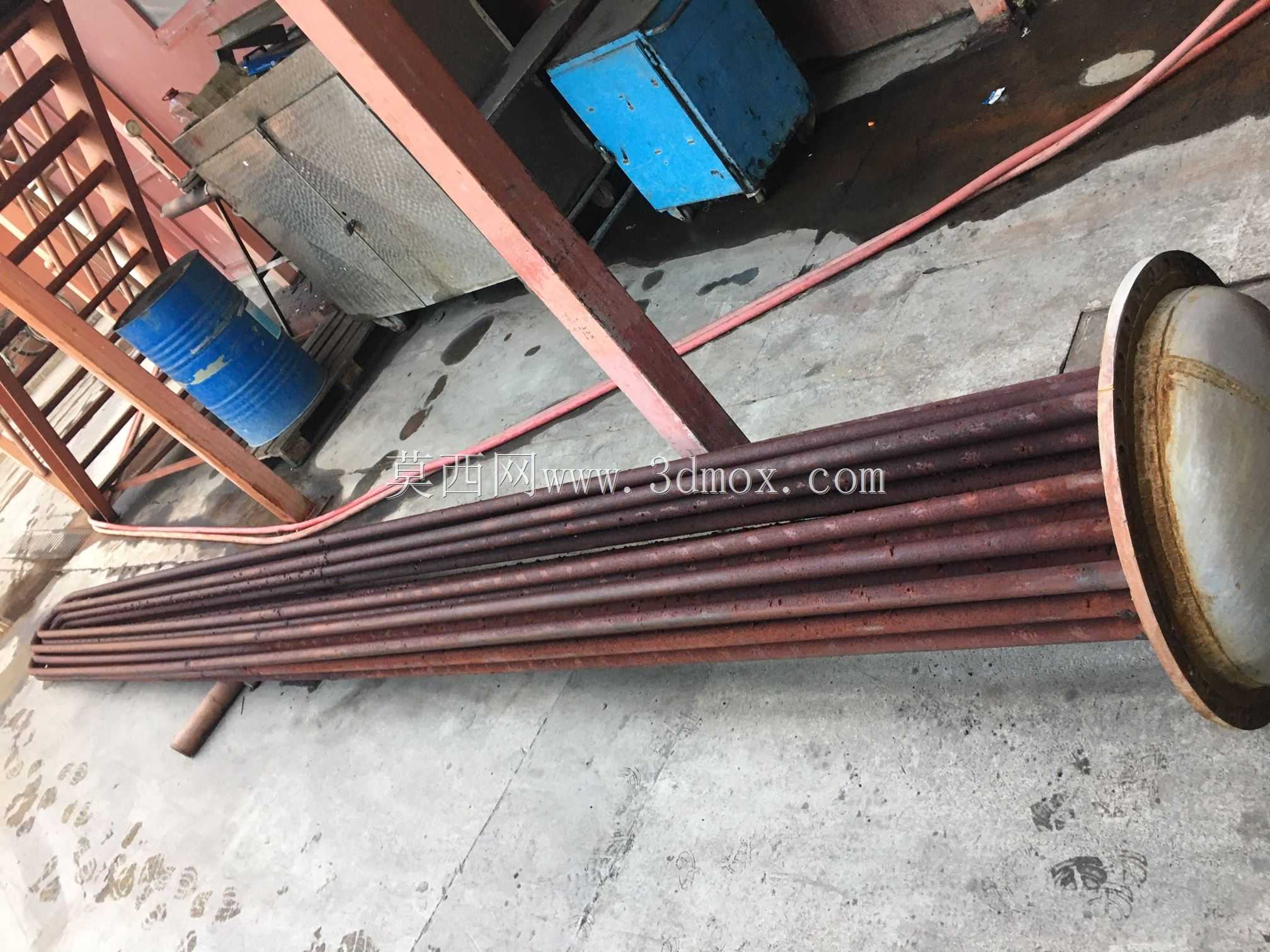

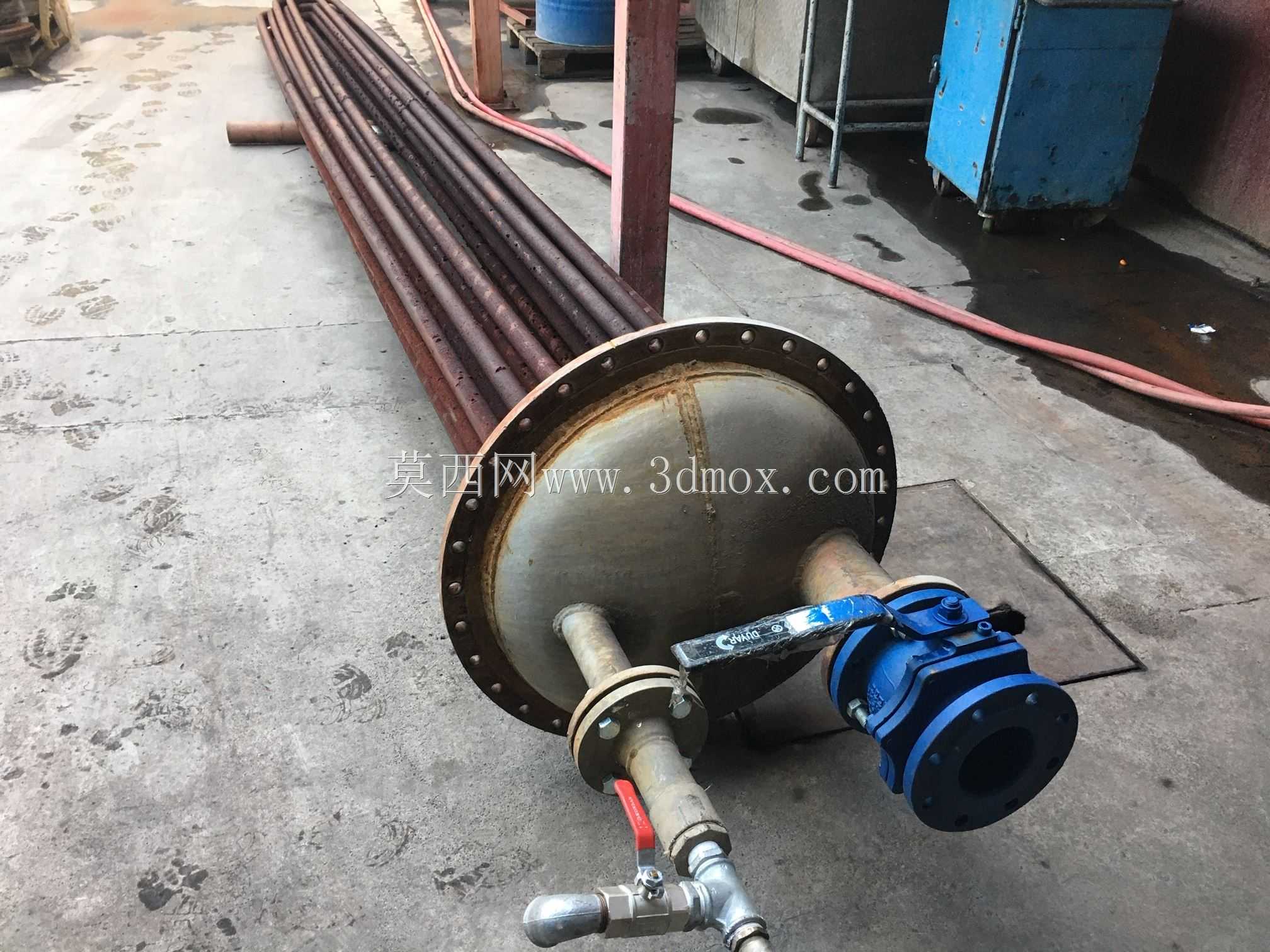

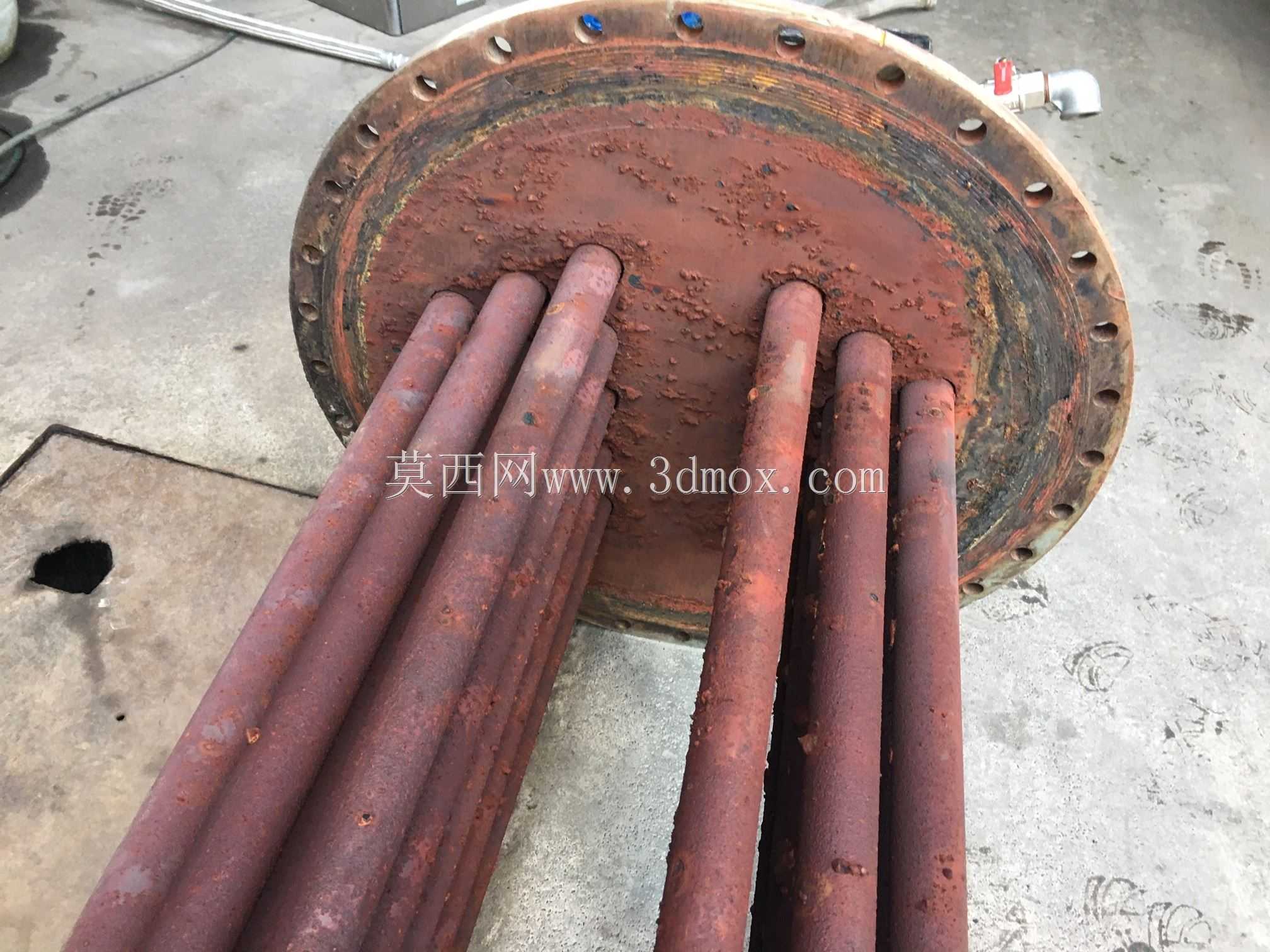

　　这套管束结构是脱气设备内置的核心换热组件，主要应用在石化、化工领域的脱气塔、气液分离装置内部，负责在脱气作业过程中完成介质间的热量传递，为待脱气的工艺介质提供稳定的温度场，保障溶解在液相中的气体能够在设定温度条件下充分析出，避免后续工艺段出现气阻、介质纯度不达标等问题。从结构设计来看，整体采用U型回转的蛇形管束布局，这种排布方式的核心优势在于可以在有限的塔体内部空间内最大化延长换热介质的流动路径，提升换热效率，同时U型结构自身可以吸收管束受热后产生的轴向热膨胀量，不需要额外设置膨胀节结构，降低了设备整体的结构复杂度与泄漏风险。管束的固定端采用法兰焊接装配结构，法兰端面上按照规则排布开设有管孔，每根换热管端部都与法兰盘做密封焊接处理，

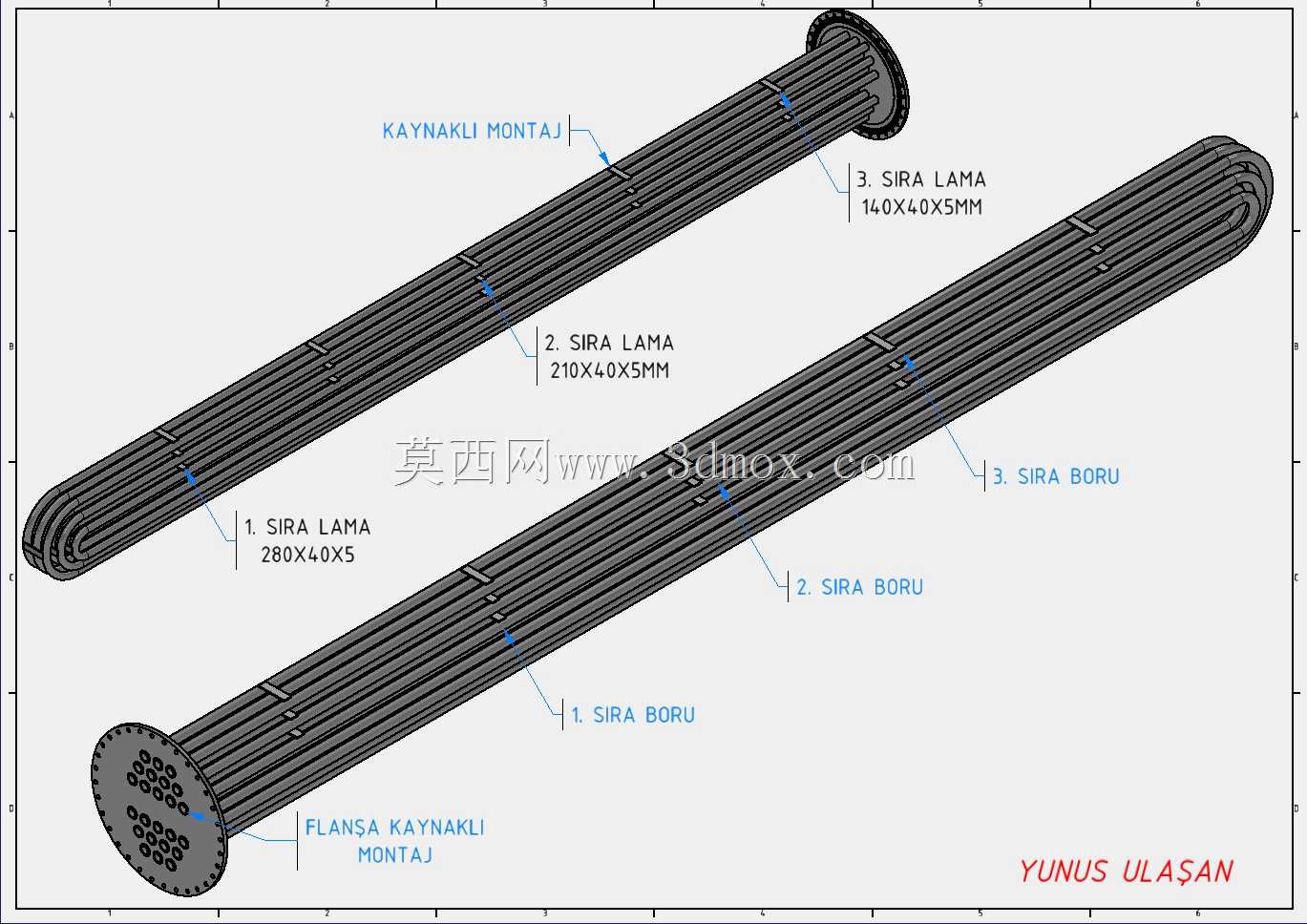

　　安装时法兰直接与塔体侧壁的对应接口通过紧固件连接，既可以实现管束整体的快速拆装检修，也能保障管程与壳程之间的密封可靠性，避免两种介质发生串漏。管束沿长度方向设置了三层不同规格的支撑板条，最靠近法兰端的第一层板条尺寸为280×40×5，中间位置的第二层板条尺寸为210×40×5，靠近U型回转端的第三层板条尺寸为140×40×5，板条沿管束周向均匀布置，通过焊接与换热管固定，主要作用是约束换热管的径向位移，避免设备运行过程中管程介质流动诱发管束振动，防止换热管之间发生摩擦磨损，同时也能在管束抽装过程中提供结构支撑，避免单根换热管受力变形。换热管沿程分为三段排布，靠近法兰的直管段为第一排管段，中间段为第二排管段，U型回转区域为第三排管段，

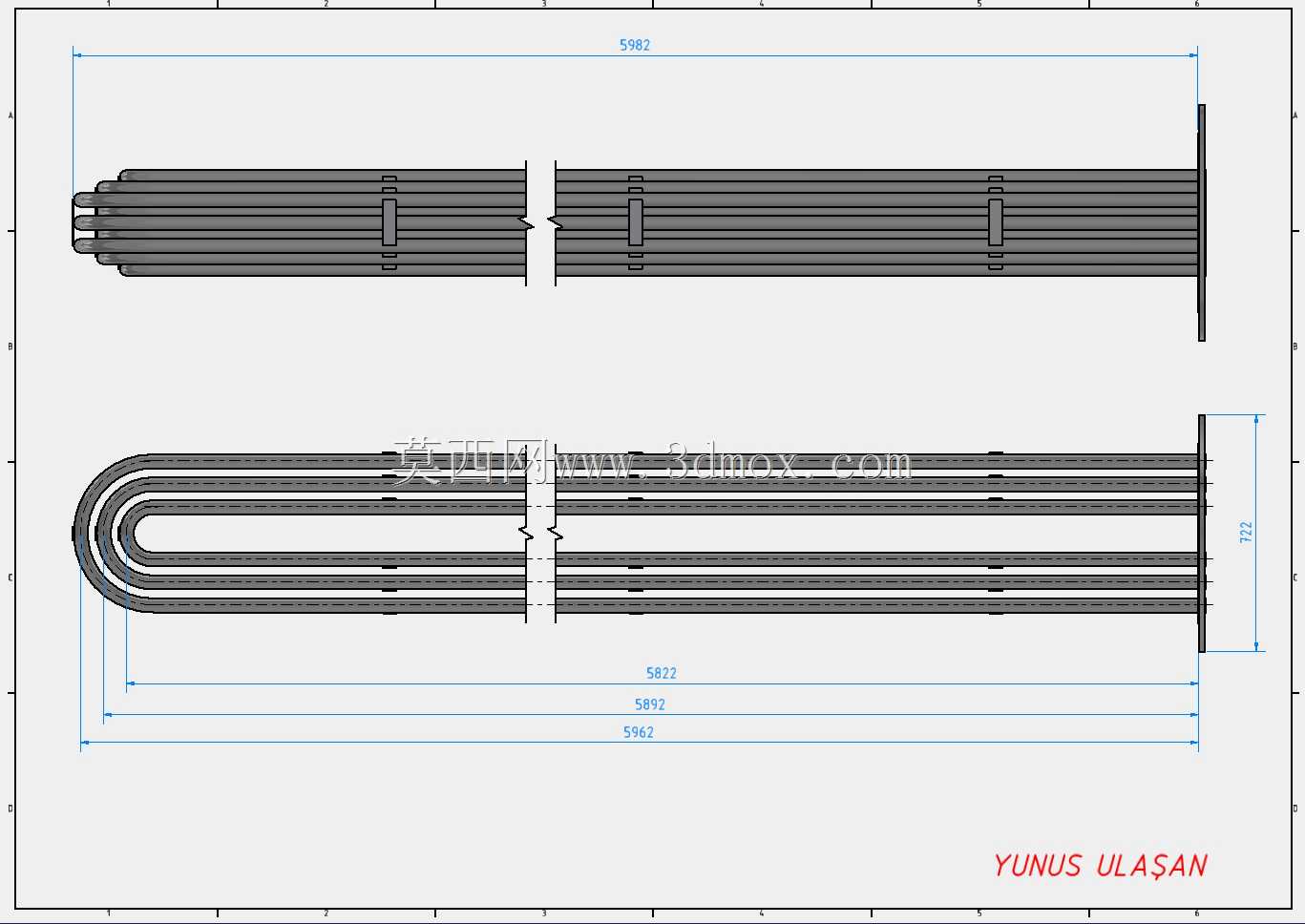

　　这种错层排布的方式可以让壳程介质在流动过程中不断扰动，破坏管壁表面的层流边界层，进一步提升壳程侧的换热效率，同时也能让壳程内析出的气泡更顺利地向上流动汇集，避免气泡在管束缝隙内滞留影响换热效果。在实际选型应用中，需要根据脱气塔的处理量、换热负荷来匹配对应管束的换热面积，安装前需要核对法兰的螺栓孔位尺寸、管束整体长度与塔体内部的安装空间是否匹配，预留足够的抽装检修距离，同时要确认管程、壳程的设计压力与温度参数，匹配对应材质的换热管与法兰材料，避免运行过程中出现腐蚀或者强度不足的问题。建模过程中对管束的管间距做了标准化设定，既保障了换热管与支撑板条的焊接操作空间，也避免管间距过小导致壳程介质流动阻力过大，U型弯管的弯曲半径按照换热管外径的规范倍数设置，避免弯管位置出现管壁减薄超差、通流截面变形的问题，法兰端的管孔排布与管板焊接位置做了对齐处理，保障每根换热管的穿管装配顺畅，不会出现装配干涉。
