船用舷梯旋转访问登乘机构设计

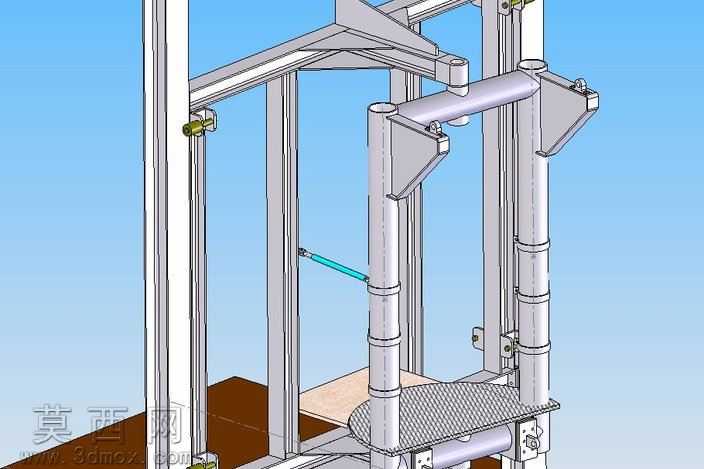

本作品为船用舷梯旋转访问登乘机构的三维设计成果，采用SolidWorks完成全参数化建模，整体建模过程严格遵循船舶舾装件的实际设计规范，对每一处结构细节都做了1:1的比例还原。建模阶段首先搭建主体框架结构，以四根等距分布的竖向金属立柱作为核心承载构件，立柱采用分段式建模方式还原实际型材的拼接结构，每段立柱间的连接法兰、紧固螺栓都做了精细化建模，螺栓的螺纹细节、法兰的定位销孔都清晰呈现，保证模型的结构还原度。横向承载框架采用焊接式桁架结构，建模时通过拉伸、切除等特征还原型材的裁切、焊接坡口细节，框架与立柱的连接位置设计有三角形加强筋板，筋板的厚度、焊接圆角都按照实际钣金加工参数设置，有效还原结构的受力强化设计。核心的旋转访问平台采用防滑花纹板作为台面材质，建模时通过阵列特征还原台面的网格状防滑纹理，平台与竖向立柱的连接位置设计有旋转轴系结构，轴套、限位销、锁止卡扣都做了独立建模，可直观展示平台的旋转调节、锁止固定的动作逻辑。平台一侧设计有气弹簧助力构件，气弹簧的缸筒、活塞杆、两端铰接接头都按照标准件参数建模，还原舷梯收放过程中的助力缓冲功能。舷梯的踏步结构采用木质纹理材质做渲染区分，踏步与主框架的铰接转轴、侧边防护栏的连接构件都逐一建模还原。渲染阶段采用金属哑光材质模拟钢结构构件的表面质感，对气弹簧活塞杆做镀铬亮面材质处理，防滑平台做网格纹理的凹凸贴图增强真实感，木质踏步采用木纹贴图还原实踏面的视觉效果，背景采用淡蓝色渐变模拟船舶户外作业环境，通过环境光遮蔽效果强化各构件的装配层次，清晰展示各部件的装配关系与空间位置。设计过程中充分考虑舷梯在装卸、登乘场景下的使用需求，旋转平台可根据停靠位置调整伸出角度，锁止机构可保证登乘过程中的结构稳定性，气弹簧构件可降低收放操作的施力强度，整体结构紧凑合理，各活动构件的运动行程都做了干涉检查，确保旋转、收放动作无结构冲突，完整还原了船用舷梯旋转访问机构的实际结构与功能逻辑，可用于船舶舾装设计参考、结构教学演示等场景。
