船舶喷水推进装置结构设计方案

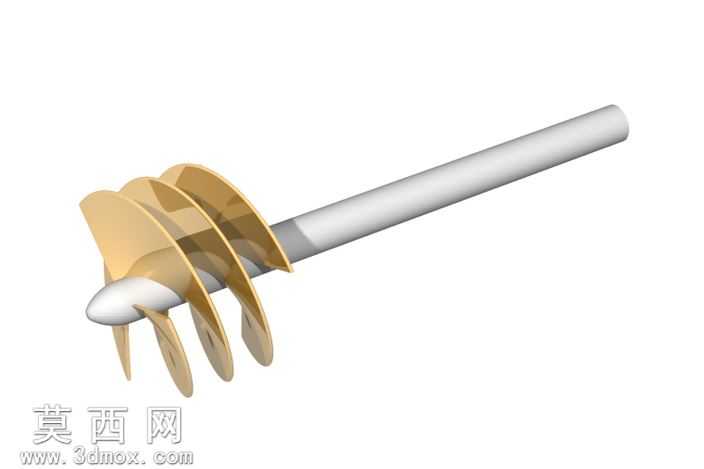

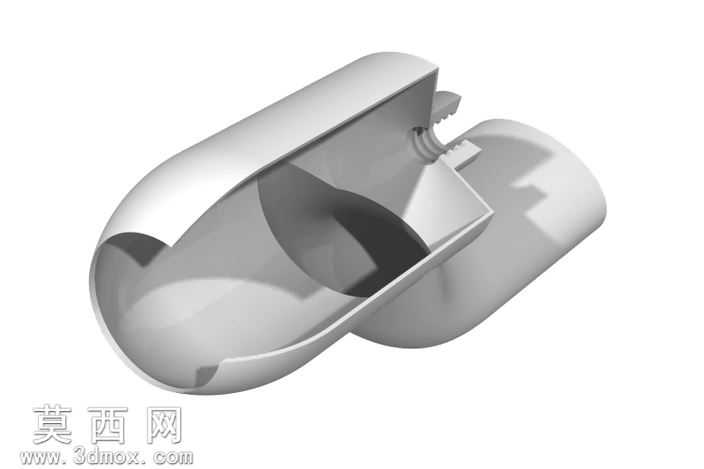

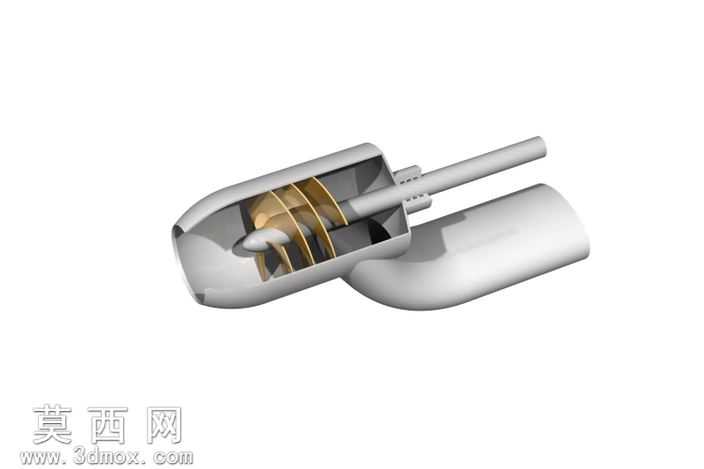

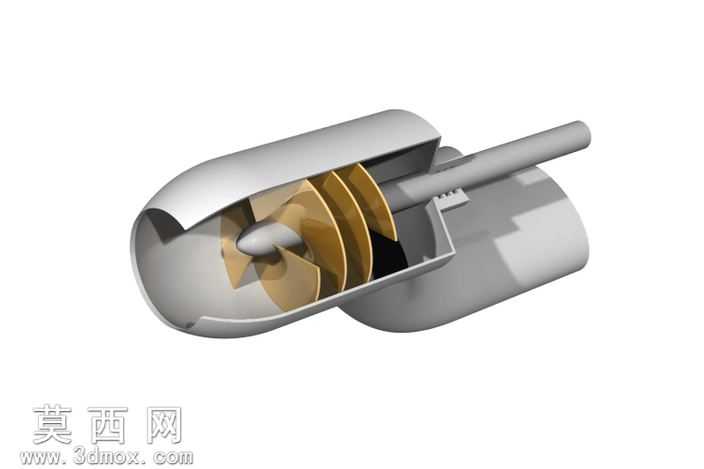

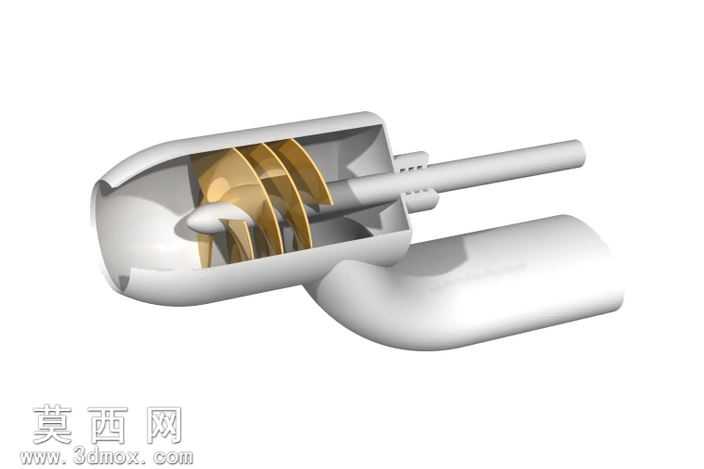

本作品为船舶水射流推进装置的三维结构设计，建模阶段采用参数化特征建模方式，先完成整体外形轮廓的草绘定位，以中心轴线为基准依次搭建进水弯管、叶轮腔、喷口段的基础实体，通过布尔运算完成壳体的空腔切削，还原推进装置的内部流道空间。叶轮部分采用多叶片参数化阵列生成，逐片调整叶片的翼型截面角度与扭转弧度，匹配水流从轴向进入转向为高速喷出的流场需求，叶片与轮毂之间采用圆角过渡处理，避免结构应力集中，同时优化水流过流的顺滑度。传动轴部分按照装配关系完成轴段、定位台阶、连接端的细节建模，预留与叶轮、动力输入端的装配间隙，还原真实的传动配合逻辑。进水弯管部分采用大曲率顺滑曲面建模，通过曲面放样、曲率连续检查调整弯管内壁弧度，降低水流进入叶轮腔时的紊流损耗，弯管与叶轮腔的连接位置做过渡曲面处理，保证流道截面变化平缓。渲染阶段采用哑光金属材质模拟壳体的铸铝质感，叶轮部分采用亮面金属材质区分核心转动部件，传动轴添加金属切削纹理细节，通过半剖视角的展示方式，清晰呈现内部叶轮排布、流道走向与传动结构的装配关系。设计过程中重点考量推进装置的水动力性能，通过调整叶片安装角、流道截面收缩比来匹配小型船舶的推进推力需求，整体结构紧凑，各部件的装配逻辑符合实际船舶推进装置的工程设计规范，既还原了喷水推进装置的核心工作原理，也兼顾了结构的可加工性与装配合理性，可用于船舶推进系统的原理展示、结构教学以及小型船舶动力方案的参考设计。
