矩形梁有限元应力分析实操教学素材

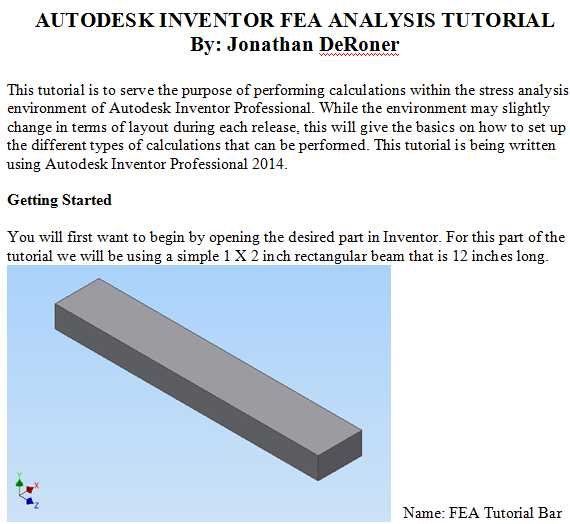

在日常机械结构设计工作中，梁类构件是设备机架、支撑结构、承载平台里最常见的基础受力单元，很多刚接触结构仿真的工程师，最初的练习对象往往就是等截面矩形直梁，这类构件受力形式清晰，边界条件容易界定，计算结果可以通过材料力学公式快速校验，非常适合用来熟悉有限元分析的完整流程。这套分析素材以1×2英寸截面、12英寸长度的矩形梁为分析载体，完整覆盖了从零件导入、材料属性赋予、网格划分、约束与载荷施加，到结果后处理、应力应变数据读取的全流程操作逻辑，能帮助使用者快速掌握应力分析环境下的基础操作逻辑。

从实际工程应用场景来看，这类矩形梁的受力分析逻辑，可以直接迁移到小型设备的支撑横梁、工装夹具的承载臂、输送线的侧边承托梁等多种常见结构的仿真校验工作中。很多一线结构工程师在做方案阶段的快速验算时，不需要搭建复杂的整机模型，先把核心承载的梁类构件单独提取出来做简化分析，就能快速判断初选的截面尺寸是否满足刚度、强度要求，避免后续详细设计阶段出现颠覆性的结构问题。

在分析流程的设计思路上，这套素材没有追求复杂的高阶分析设置，而是从最基础的操作逻辑入手，先引导使用者理解每一步设置对应的工程意义：比如固定约束应该施加在梁的哪个端面，对应实际安装时的螺栓锁紧固定边界；集中载荷或者均布载荷的施加位置，对应实际工况下工件放置、设备自重带来的受力方向与大小；网格尺寸的调整逻辑，不是越密越好，而是要在计算效率和结果精度之间找到平衡，对于应力集中的关键区域可以做局部网格加密，非关键区域适当放大网格尺寸减少计算量。

从外形尺寸与安装边界的对应关系来看，素材里选用的矩形梁参数是经过特意挑选的，截面长宽比2:1，长度是截面短边的12倍，属于典型的细长梁范畴，用材料力学里的弯曲正应力公式、挠度计算公式算出的理论值，和有限元仿真得出的结果偏差很小，初学者可以通过两者的对比，快速理解仿真结果的合理性判断方法，避免出现设置错误导致结果偏离实际的问题。实际工程中很多梁类构件的安装边界并不是理想的完全固定，素材里也预留了边界条件调整的练习空间，使用者可以尝试把固定约束换成简支约束、或者添加弹性支撑，观察不同边界下应力分布、变形量的变化规律，对应实际安装时铰接、焊接、螺栓紧固等不同连接形式带来的约束差异。

在功能特性上，这套分析素材的核心作用是搭建理论力学知识和工程仿真操作之间的桥梁，很多工程师虽然熟记材料力学的各类计算公式，但面对仿真软件里繁杂的设置选项往往无从下手，通过最简单的矩形梁分析案例，可以把抽象的约束、载荷、网格、应力云图这些概念，和实际的工程受力场景对应起来。比如应力云图里的红色高应力区域，对应梁受弯时的上下边缘最大正应力位置，和材料力学里的弯曲应力分布规律完全一致；变形云图里的最大挠度位置，出现在梁的跨中区域，也和简支梁、悬臂梁的挠度计算结果相匹配，通过这种直观的结果对照，能快速建立对仿真分析的基本认知，后续再分析复杂的铸件、焊接机架结构时，就不会出现原则性的设置错误。

做这类基础构件的有限元分析时，还要注意单位制的统一，很多初学者容易出现的问题就是建模时用的英寸单位，材料属性输入时用了公制的弹性模量参数，最后算出来的应力、变形结果差了几个数量级，这套素材里统一采用英制单位体系，也能帮助使用者养成单位一致性检查的习惯，避免实际工作中因为单位混乱导致仿真结果失效，给后续的结构设计带来安全隐患。另外在结果后处理阶段，不能只看最大应力值是否超过材料屈服强度，还要观察应力的分布走向是否符合受力逻辑，比如梁的纯弯曲段应力应该是沿截面高度线性分布，如果出现局部异常的应力突变，就要检查是不是网格质量出了问题，或者约束、载荷施加的位置存在应力奇异，这些排查问题的思路，都是通过基础案例的反复练习才能积累下来的工程经验。
