铝合金压铸件生产用细水雾冷却设备

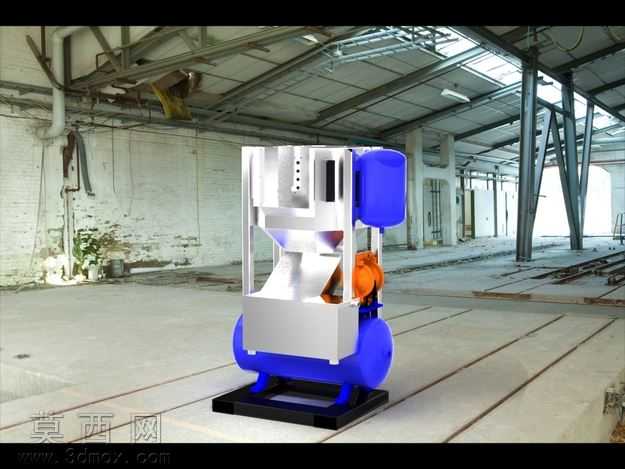

本模型为铝合金压铸生产配套的细水雾冷却设备，采用三维参数化建模完成整体装配设计，建模过程中先对设备的功能模块进行拆分，分别完成底部承托底座、蓝色承压储水罐体、中部水雾发生腔体、顶部控制模组、侧置蓝色蓄气罐、橙色增压泵组的独立零件建模，再通过同轴配合、面贴合约束、紧固件定位完成整体装配，确保各部件的安装位置符合实际工业设备的布局逻辑，无干涉错位问题。渲染阶段采用工业厂房实景作为环境背景，对不同部件赋予差异化材质：底部黑色底座采用防滑耐磨的橡胶复合材质，表面添加细微的颗粒纹理与使用磨损痕迹；蓝色储水罐体、蓄气罐采用金属烤漆材质，调整漆面的反光度与粗糙度参数，还原工业压力容器的哑光金属漆面质感，同时在罐体表面添加轻微的环境反射效果，提升真实感；中部银色的水雾发生腔体采用拉丝不锈钢材质，模拟金属加工后的表面拉丝纹理，调整高光参数体现金属冷硬质感；橙色增压泵组采用工程塑料与金属结合的材质，泵体外壳做哑光橙漆处理，传动部件做金属抛光质感，区分不同功能部件的视觉差异。结构设计上，设备整合了增压泵与空气蓄压瓶模块，采用水循环利用的设计逻辑，通过增压泵将储水罐内的冷却水泵送至水雾发生腔，配合蓄压瓶提供的稳定气压将水流打散为微米级细水雾，喷射至高温铝合金压铸件表面，利用水蒸发吸热的冷却效应快速带走铸件热量，大幅缩短压铸生产的循环周期，同时未蒸发的水雾通过腔体底部的回流管路重新回到储水罐，实现冷却水的循环利用，降低生产过程中的水资源消耗。设计过程中充分考虑设备的实用性与安装便捷性，底部采用标准化的叉车孔位底座，方便车间内的转运与工位固定，各管路接口采用通用工业快接标准，便于后期的维护与部件更换，整体结构紧凑，在保证冷却效率的前提下尽可能缩小设备占地面积，适配压铸车间的工位布局需求，模型完整还原了设备的外部结构与核心功能模块的布局，可用于压铸生产线的布局规划展示、冷却工艺的原理演示以及相关设备的结构参考。
