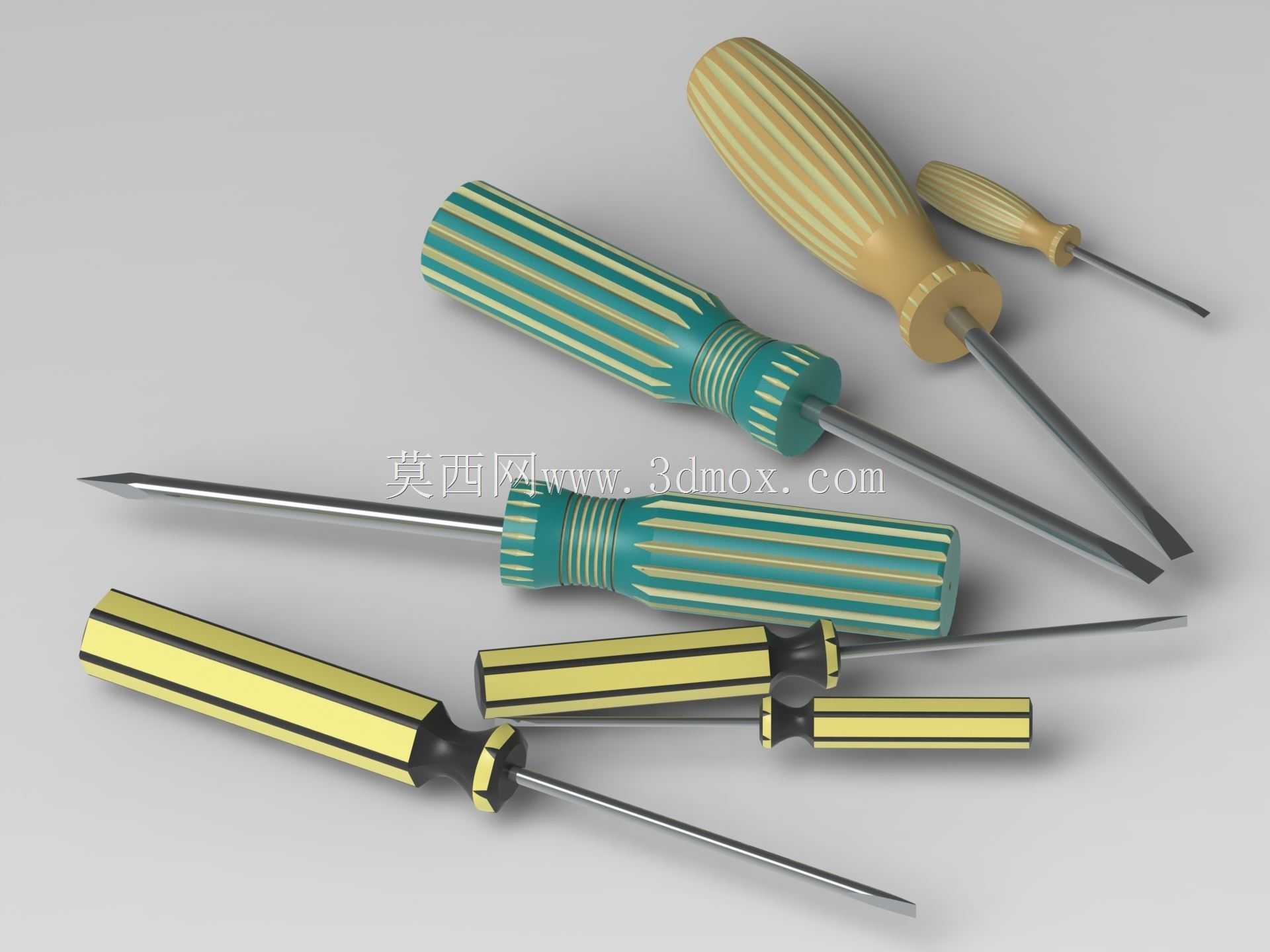

多规格防滑柄手动螺丝刀组三维结构

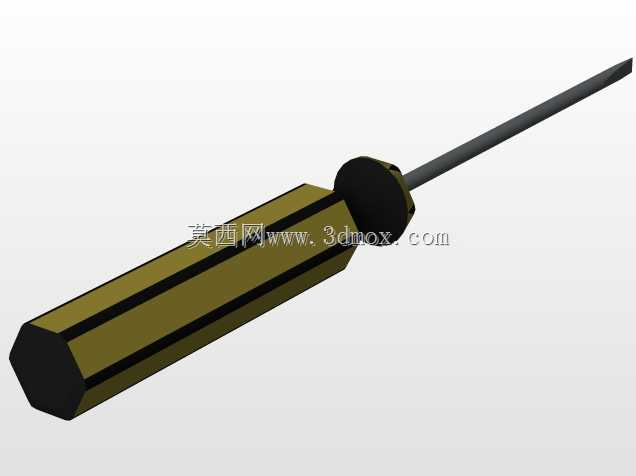

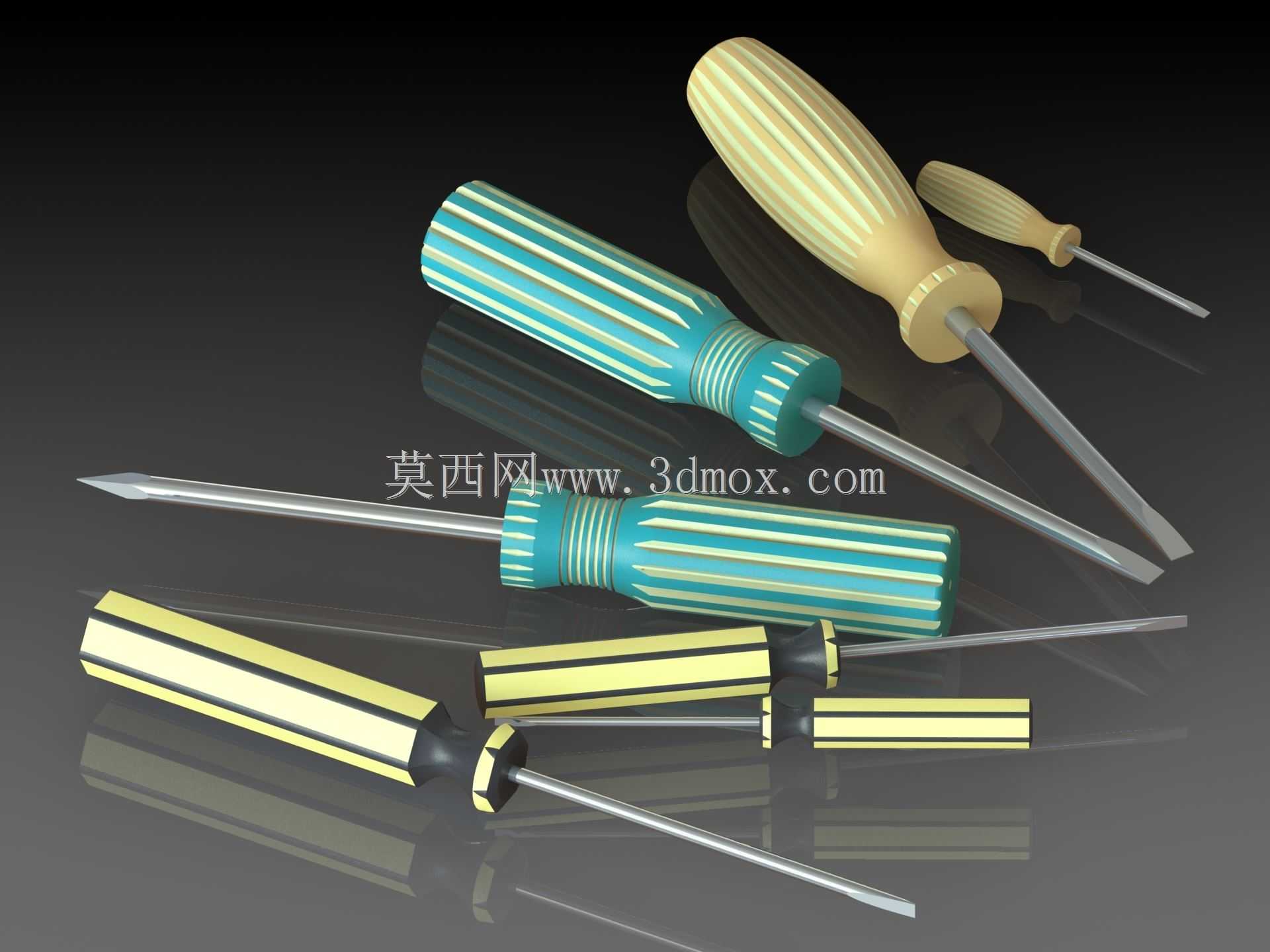

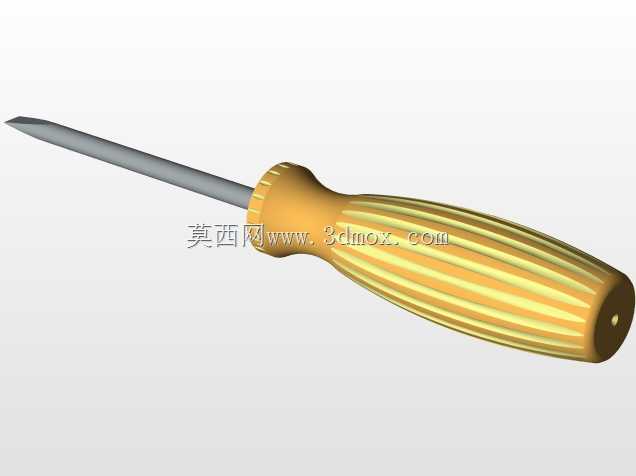

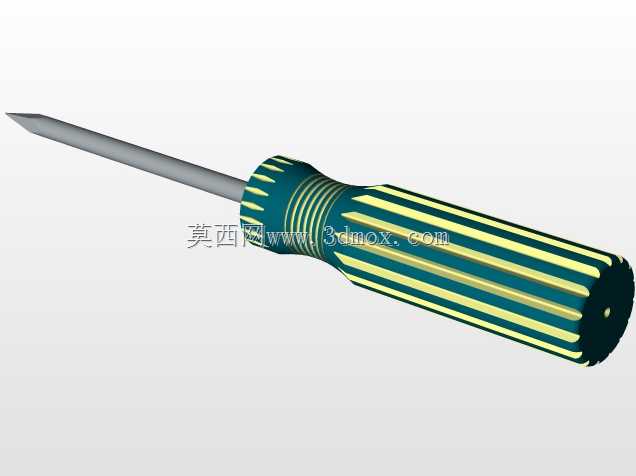

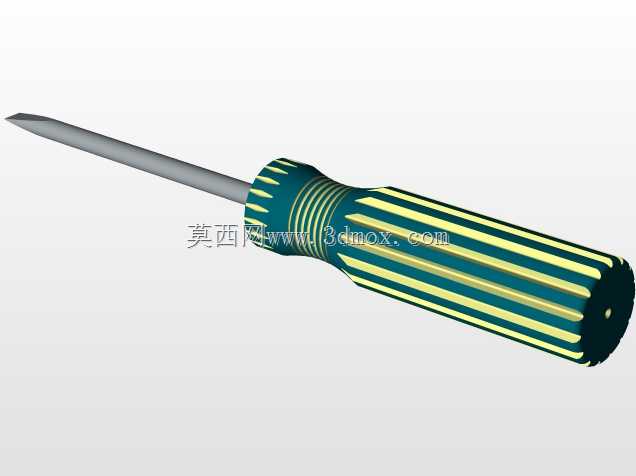

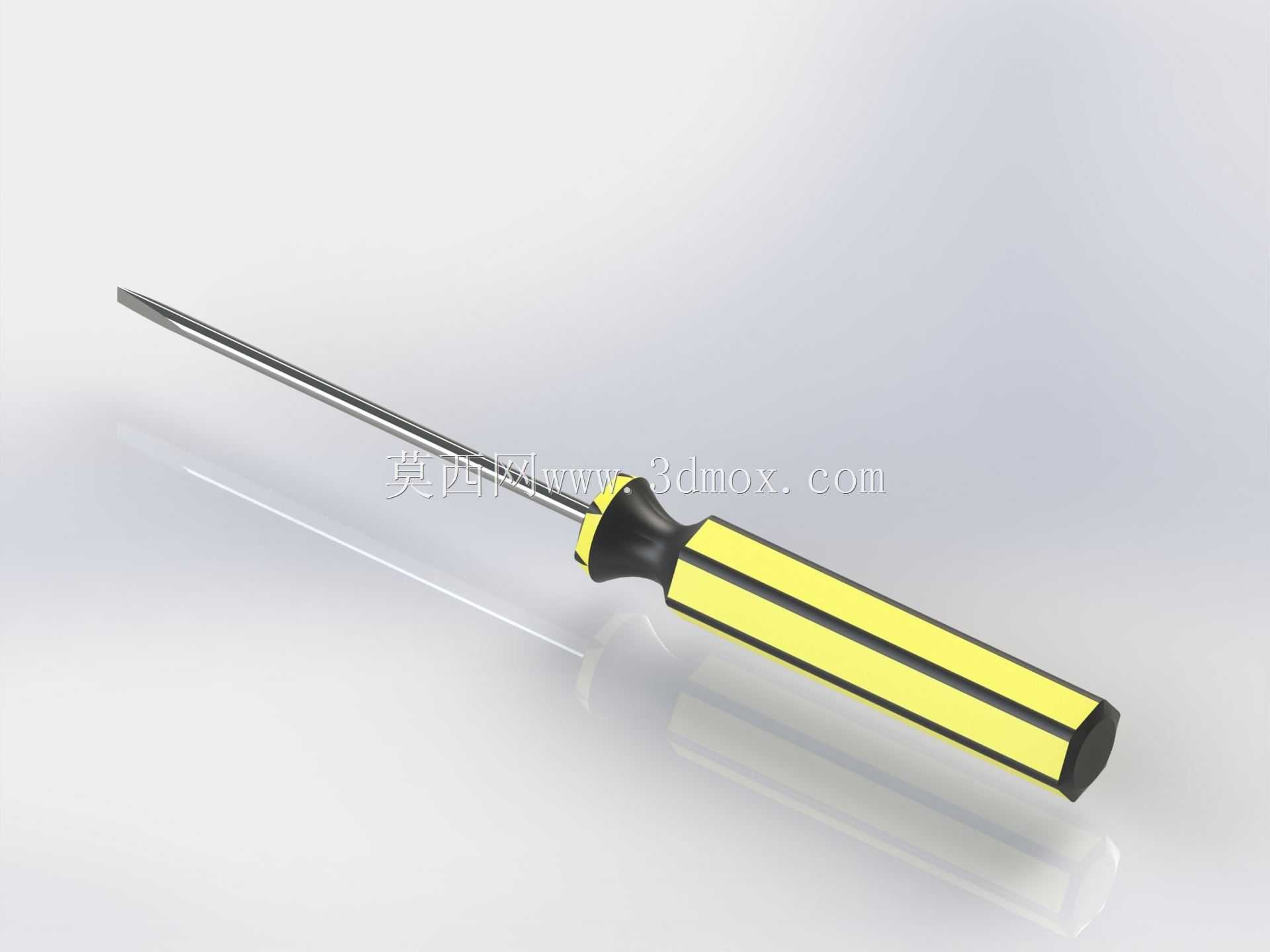

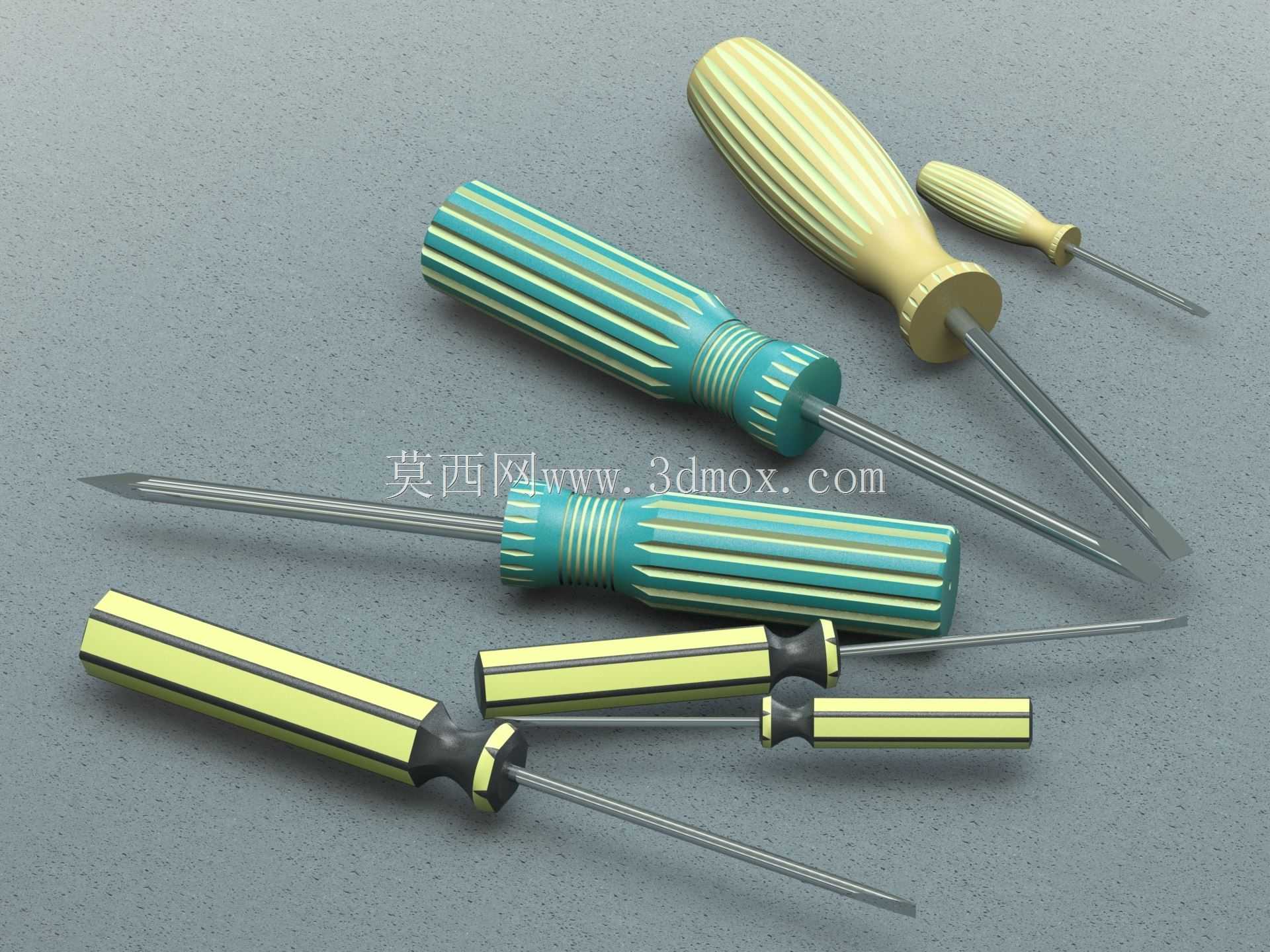

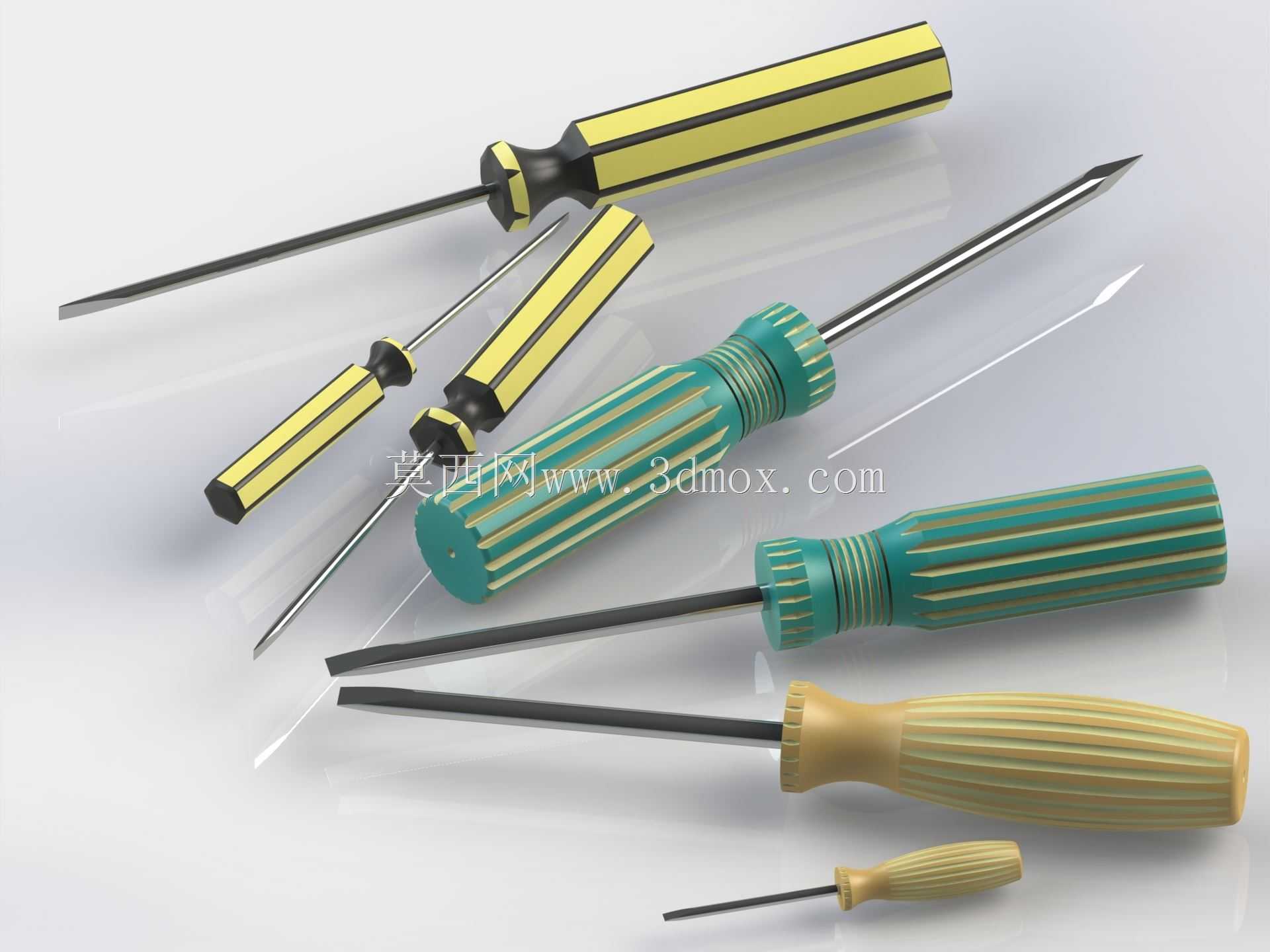

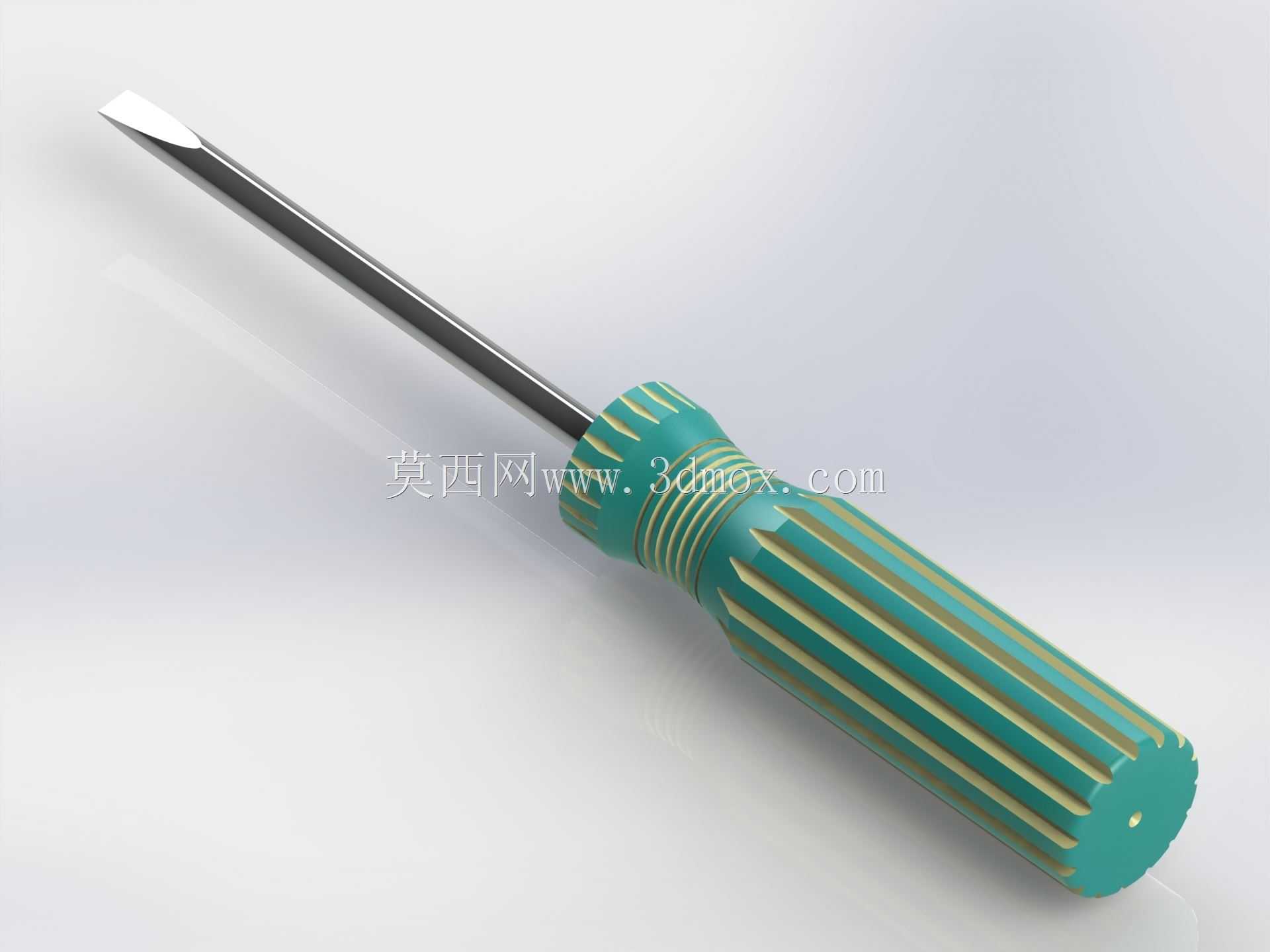

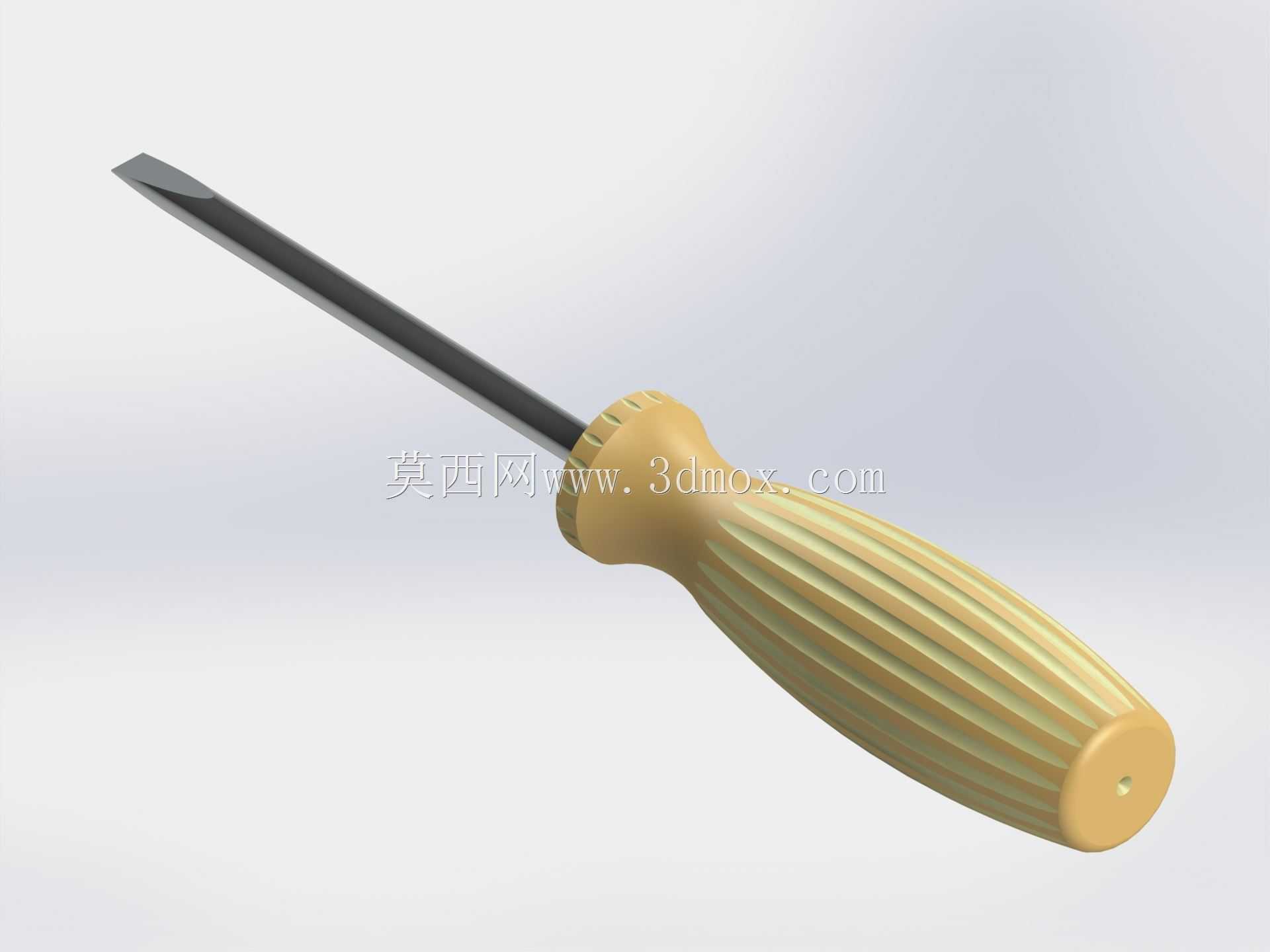

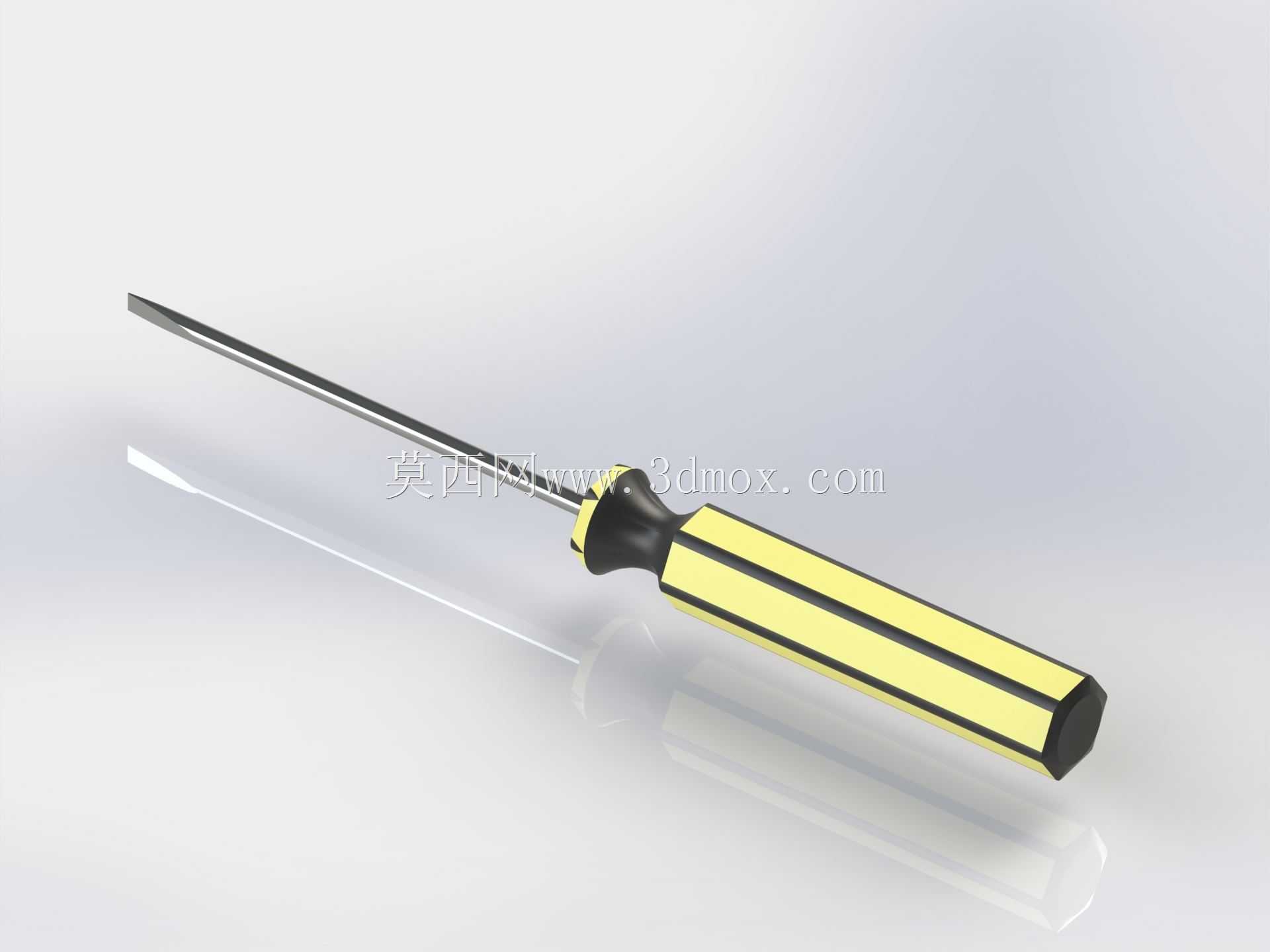

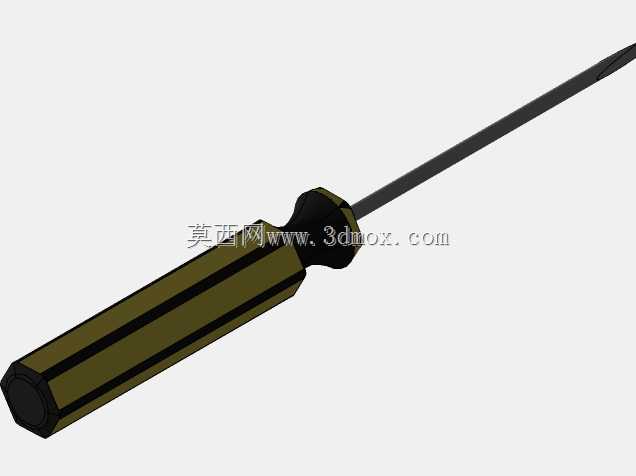

这套手动旋具的设计，首先覆盖了装配维修场景里最常见的紧固件操作需求，从电子元器件的微型十字槽螺钉，到设备框架安装的大规格一字螺钉，不同杆径、柄长的规格搭配，能适配狭小空间深孔操作、大扭矩紧固等差异化工况，避免单一规格工具在现场作业时出现长度不足、扭矩不够无法施力的问题。手柄部分采用轴向防滑筋结构，筋条沿手柄周向均匀分布，握持时手掌与筋条的接触面能形成足够的静摩擦力，即便手上沾有机油、切削液等润滑介质，也能减少施力时的打滑风险，不同手柄直径的设计也对应了不同扭矩输出需求：大直径手柄对应大规格旋杆，握持时力臂更长，操作人员施加相同握力时能输出更大扭矩，满足M4-M6规格紧固件的拧紧力矩要求；小直径细柄对应微型旋杆，适配精密装配场景，操作时能更精准控制施力角度与力度，避免拧花螺钉槽或者损伤精密工件表面。旋杆与手柄的连接采用过盈配合加周向防转结构，旋杆嵌入手柄内部的长度达到手柄总长度的三分之二，大扭矩施力时不会出现旋杆与手柄相对转动、甚至旋杆从手柄中脱出的失效问题，旋杆头部的工作端做了倒角导向处理，对准螺钉槽时能快速卡入，减少对位时的滑脱概率。从安装边界来看，最短的微型旋具总长度不足100mm，能伸入深度80mm以内的狭小腔体内操作，比如电气柜内部接线端子、小型设备内部结构件的螺钉拆装；最长的大规格旋具总长度超过200mm，能绕过设备外围的管线、遮挡结构，对位置较深的紧固件进行操作，不需要额外拆除周边遮挡部件就能完成作业，能有效提升现场维修、装配的作业效率。设计过程中针对不同使用场景做了参数匹配：针对经常需要施加较大扭矩的大规格螺丝刀，手柄长度设置在100-120mm区间，握持时手掌能完全包裹手柄，发力时手腕、手臂的力能顺畅传递到旋杆上；针对精密操作的微型螺丝刀，手柄长度设置在50-60mm区间，捏持时手指能灵活控制转动角度，适合小力矩的微调操作。手柄的外观配色做了差异化区分，不同尺寸的手柄采用不同的条纹配色，现场作业时操作人员不需要凑近查看规格，通过手柄外观就能快速识别需要的工具，减少工具挑选的时间。旋杆部分采用高强度合金钢材质的建模设定，杆身做了直线度约束，长杆旋具的杆身径向跳动控制在很小的范围内，深孔操作时不会因为杆身弯曲出现卡滞、无法对准螺钉槽的问题，工作端的硬度参数匹配常规紧固件的硬度，正常使用时不会出现工作端变形、磨损过快的问题。这套模型的结构拆分也符合实际生产的装配逻辑，手柄、旋杆为两个独立可拆分的建模单元，后续如果需要衍生不同长度、不同头型的旋具型号，只需要替换旋杆部分的模型，保留手柄的通用结构就能快速完成新规格的设计，能减少系列化产品设计的重复建模工作量，也适配实际生产中手柄通用化、旋杆规格多样化的生产模式，降低开模与生产的成本。在日常设备运维场景中，这套工具组能覆盖普通机械设备、电气设备、小型家电等多类产品的拆装需求，不同规格的搭配不需要操作人员额外配备多套零散工具，减少工具收纳与携带的负担，防滑手柄的结构设计也适配车间复杂的作业环境，即便在手部有污渍、出汗的情况下也能稳定握持施力，提升作业的安全性与效率。
