多场景实用壁挂式金属挂钩结构设计

日常生产与居家场景里，壁挂类挂钩的使用频次远高于多数外露五金件，小到卫浴间的毛巾悬挂、玄关处的衣物挂放，大到生产车间工位旁的工具临时挂载、餐饮后厨的厨具收纳，都能见到这类结构件的身影。很多人觉得挂钩只是简单的弯折金属件，实际在结构设计阶段要考量的边界条件非常多，不同使用场景对应的载荷要求、安装基面适配性、悬挂物的形态差异，都会直接影响最终的结构形态。

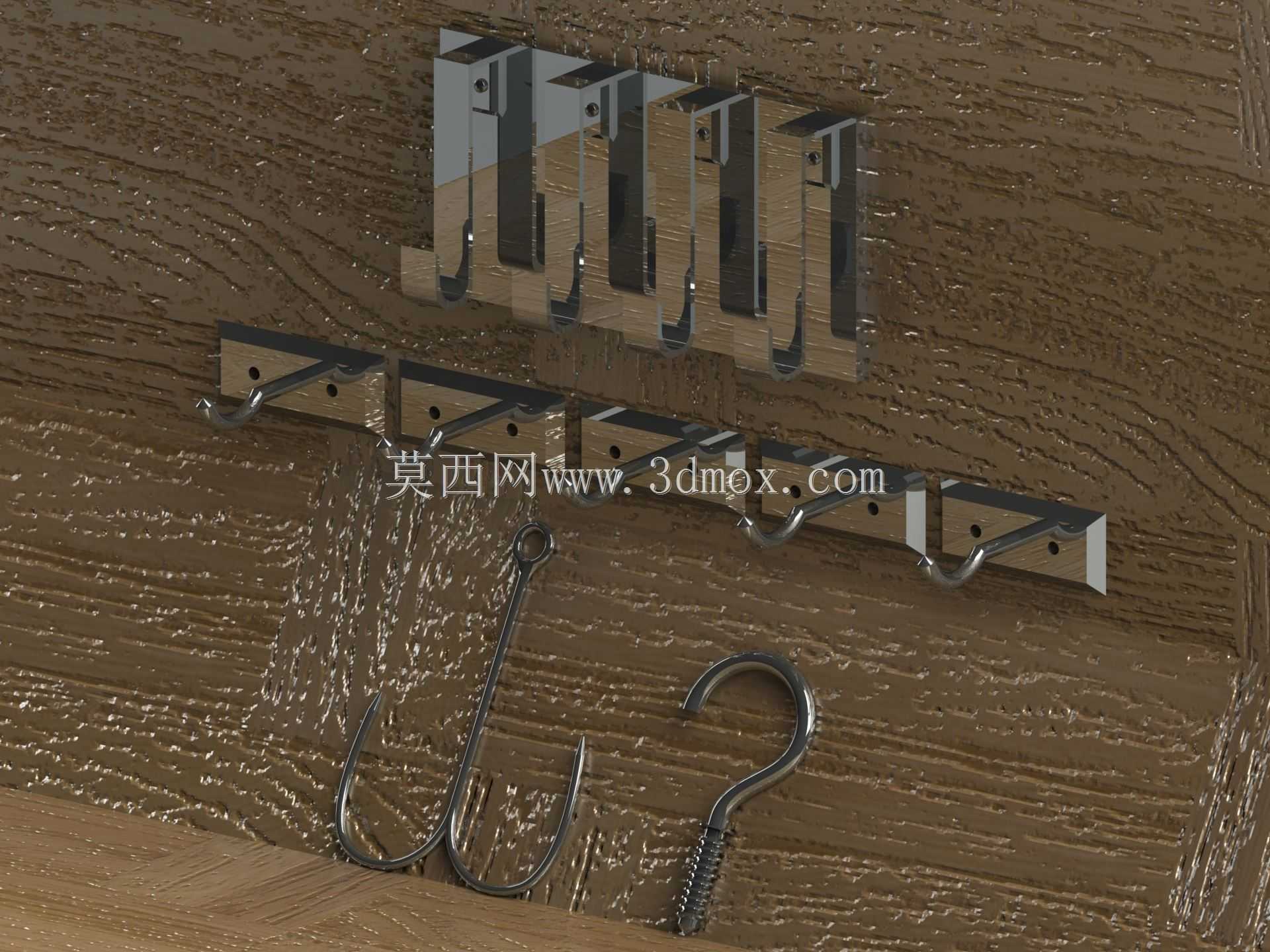

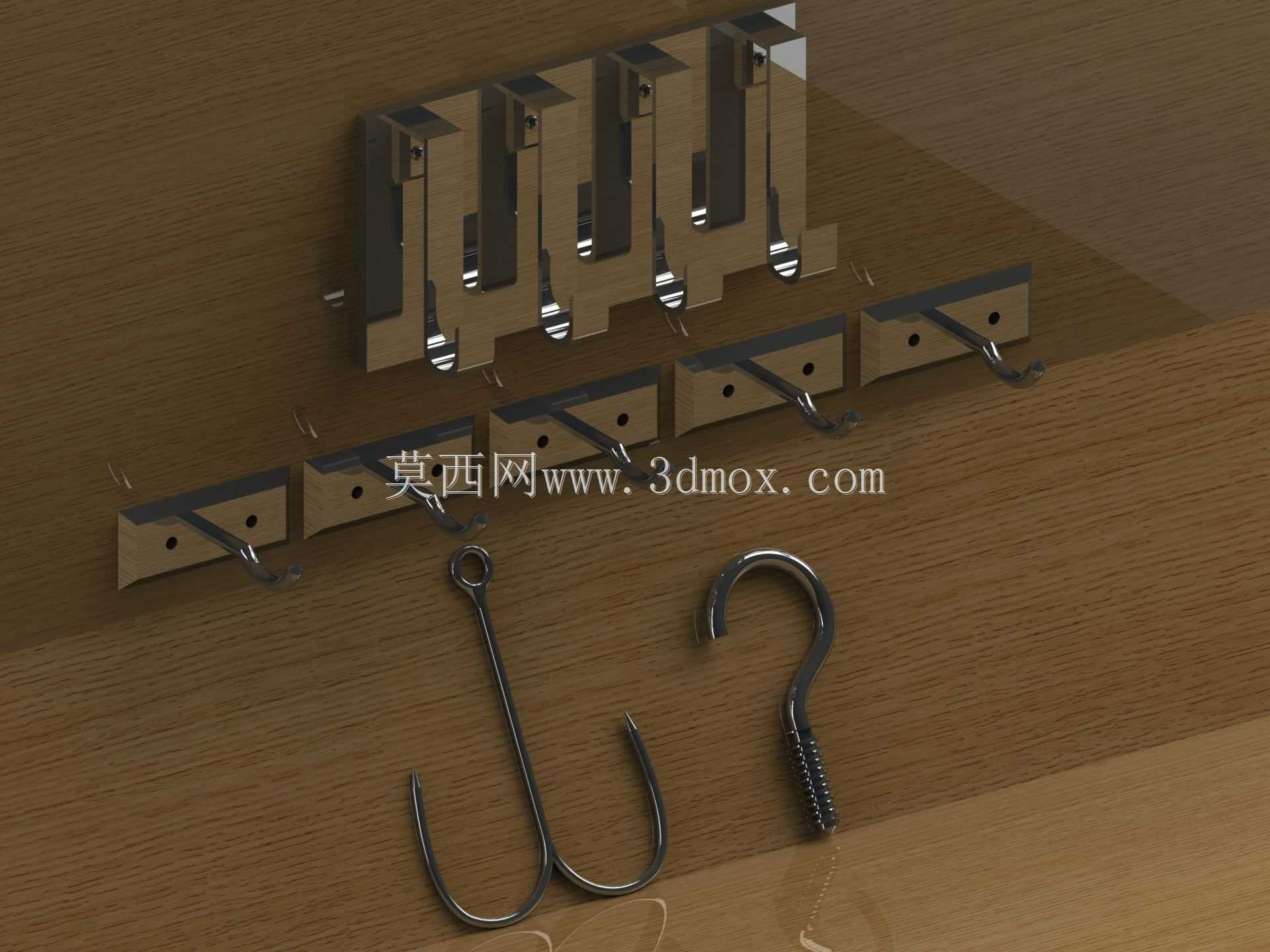

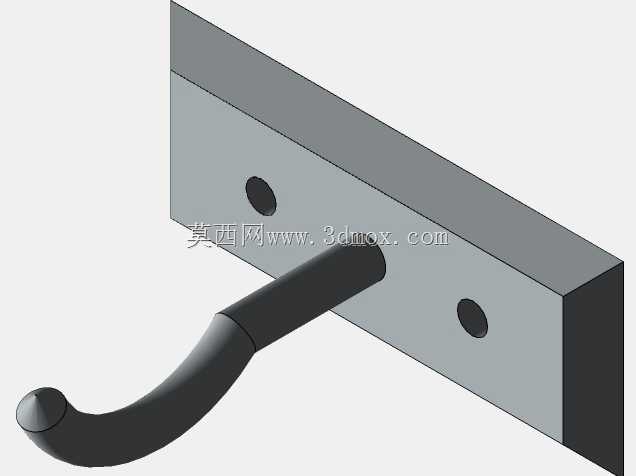

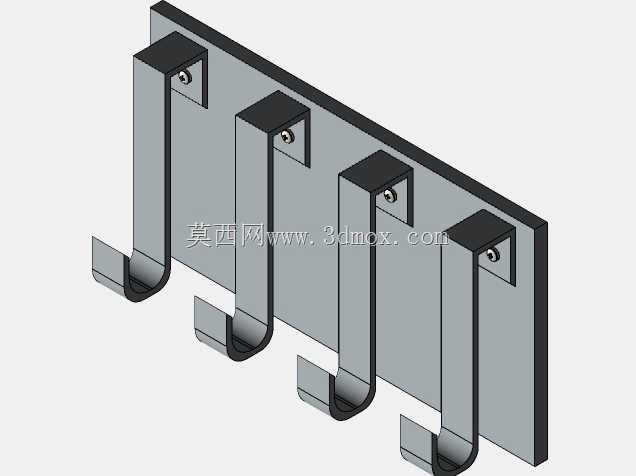

这次的挂钩结构设计覆盖了三类主流使用形态，分别对应不同的挂载需求：带自攻螺纹段的单钩结构，适配木质柜体、实木墙面这类可直接攻丝的安装基面，安装时不需要额外搭配膨胀管，直接将螺纹段旋入基面预设的导向孔即可完成固定，钩体做了圆弧过渡处理，避免悬挂织物类物品时勾拉丝线，钩尖位置做了微翘收边，既可以防止悬挂的物品滑落，也能避免尖锐端剐蹭取用物品的人员；双钩并排的挂座结构，采用长条式安装底板，底板上预留两个沉头安装孔，安装后螺丝头部完全沉入沉孔内，不会突出底板表面剐蹭悬挂物，两个钩体的间距经过反复校核，悬挂两条毛巾或者两件厨房用具时不会出现互相挤压堆叠的情况，钩体的弯折角度控制在120度左右，既保证了足够的挂载深度，也不会因为钩体上翘角度过大导致取放物品卡顿；还有集成式排钩结构，将多个钩体集成在同一块安装基板上，基板背部做了定位卡槽，可以适配墙面预装的挂条，不需要逐个打孔固定，适合需要集中挂载多件小物件的场景，比如玄关处挂钥匙、领带，厨房挂汤勺、削皮刀这类小型厨具。

设计过程中首先要明确不同场景的载荷边界：卫浴场景下悬挂湿毛巾的单钩载荷通常不超过3kg，厨房悬挂厨具的单钩载荷需要达到5kg以上，车间工位挂载小型工具的挂钩则需要预留10kg的载荷余量，因此不同钩体的线材直径做了差异化设计，轻载场景用直径3mm的金属线材弯折成型，重载场景则用直径5mm的线材，同时在钩体与安装座的连接位置做了加强筋过渡，避免长期挂载后出现根部弯折变形的问题。安装边界的校核同样是设计重点，所有安装孔的孔位都避开了常见的墙面水电管线预埋位，沉头孔的尺寸适配市面上主流的M4、M5自攻螺丝以及对应的塑料膨胀管，不管是水泥墙面、木质墙面还是瓷砖墙面，都能找到对应的安装固定方式。钩体的表面处理也做了针对性设计，卫浴场景使用的挂钩做了镀铬防锈处理，能长期耐受潮湿环境下的水汽侵蚀，不会出现生锈掉漆的问题；厨房场景使用的挂钩做了哑光喷砂处理，表面不容易残留油烟污渍，日常擦拭即可清洁；工位使用的重载挂钩则做了发黑防锈处理，表面硬度更高，挂载金属工具时不容易被刮花掉漆。

很多初次做五金结构设计的工程师容易忽略挂钩的取放便利性，实际使用中如果钩体的开口尺寸过小，挂取带挂环的物品时会非常卡顿，这次设计的所有钩体开口尺寸都控制在15mm以上，能轻松穿过大多数厨具、毛巾的挂环，同时钩尖的圆弧半径做了严格控制，不会因为过于尖锐划伤物品或者使用者。另外排钩结构的安装基板做了薄型化设计，整体厚度只有8mm，安装后紧贴墙面，不会因为突出过多导致人员走动时磕碰，基板的边角全部做了R3的圆角处理，没有尖锐的直角边，进一步提升使用安全性。针对不同悬挂物的形态，部分钩体还做了防滑纹理设计，在钩体与悬挂物接触的位置压有浅凹槽，悬挂光滑表面的物品比如领带、丝巾时，不会因为物品自重滑落。

从实际落地的角度看，这类挂钩的加工工艺也非常成熟，钩体部分采用线材冷弯成型，效率高且成型精度稳定，安装座部分采用冲压成型，后续再通过焊接或者铆接的方式将钩体与安装座固定，整体加工成本可控，适合批量生产。设计阶段还做了反复的疲劳强度校核，模拟长期反复挂载、取下物品的工况，确保钩体根部不会出现金属疲劳断裂的问题，安装孔的位置也做了加强翻边处理，避免螺丝锁紧时压裂安装座的板材。
