带把手敞口饮水杯热场分布仿真分析

日常使用的敞口带柄饮水杯，看似结构简单，实际在盛装高温饮品时的热场分布直接影响握持体验与使用安全，这类日用容器的热性能验证，往往是结构设计阶段容易被忽略的环节。不同于工业换热设备的严苛参数要求，饮水杯的热分析更贴近人体工学的实际使用场景：当杯内盛装接近沸点的热茶水时，杯壁外侧的温度分布直接决定握持时是否会出现烫伤风险，杯口边缘的温度梯度关系到唇部接触时的舒适度，而杯内液体与杯壁、杯壁与外界空气的对流换热过程，还会直接影响饮品的降温速率。

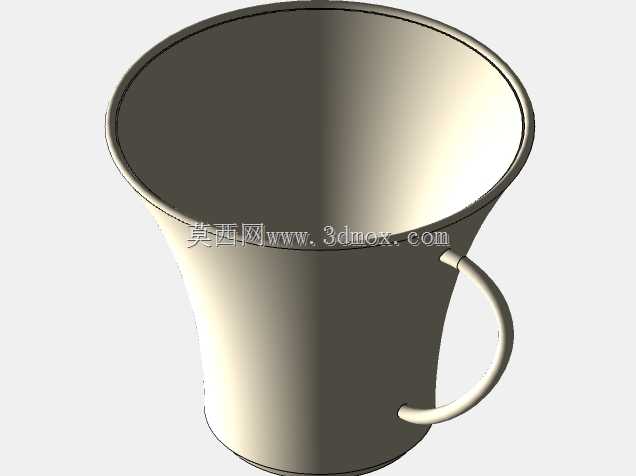

从结构设计逻辑来看，这款带把手的敞口杯采用上宽下窄的锥台形腔体，这种构型一方面是适配日常饮用时的液体流出角度，避免仰头角度过大导致的呛咳风险，另一方面锥台形的外壁结构在热传导过程中，会随着截面周长的变化形成自然的温度梯度差，配合单侧弧形把手的结构，能让握持区域远离高温核心区。建模阶段需要先明确各部分的材料属性赋值：杯体本体采用常见的日用陶瓷材质参数，导热系数设置为陶瓷材料的常规区间，杯内流体区域设置为液态水的物性参数，外界环境设置为常温静止空气的对流边界，同时考虑杯口液面与空气的自然对流换热、杯壁外侧与空气的对流换热两类边界条件，才能让仿真结果贴合实际使用状态。

热仿真的计算过程中，需要重点关注几个关键区域的温度数值：首先是把手与杯身连接的两个固定点位，这两个位置是热传导的直接路径，如果连接位置的热流密度过大，会导致把手整体温度升高，失去防烫的设计意义；其次是杯身中下部的握持区域，这个区域是日常手持时手掌最常接触的位置，需要保证稳态下的外壁温度处于人体可长时间接触的舒适区间；最后是杯口的环形边缘，这个位置是唇部直接接触的区域，温度不能过高，同时也要避免温度梯度过大导致的陶瓷材料局部热应力集中，防止长期使用过程中出现杯口崩裂的问题。

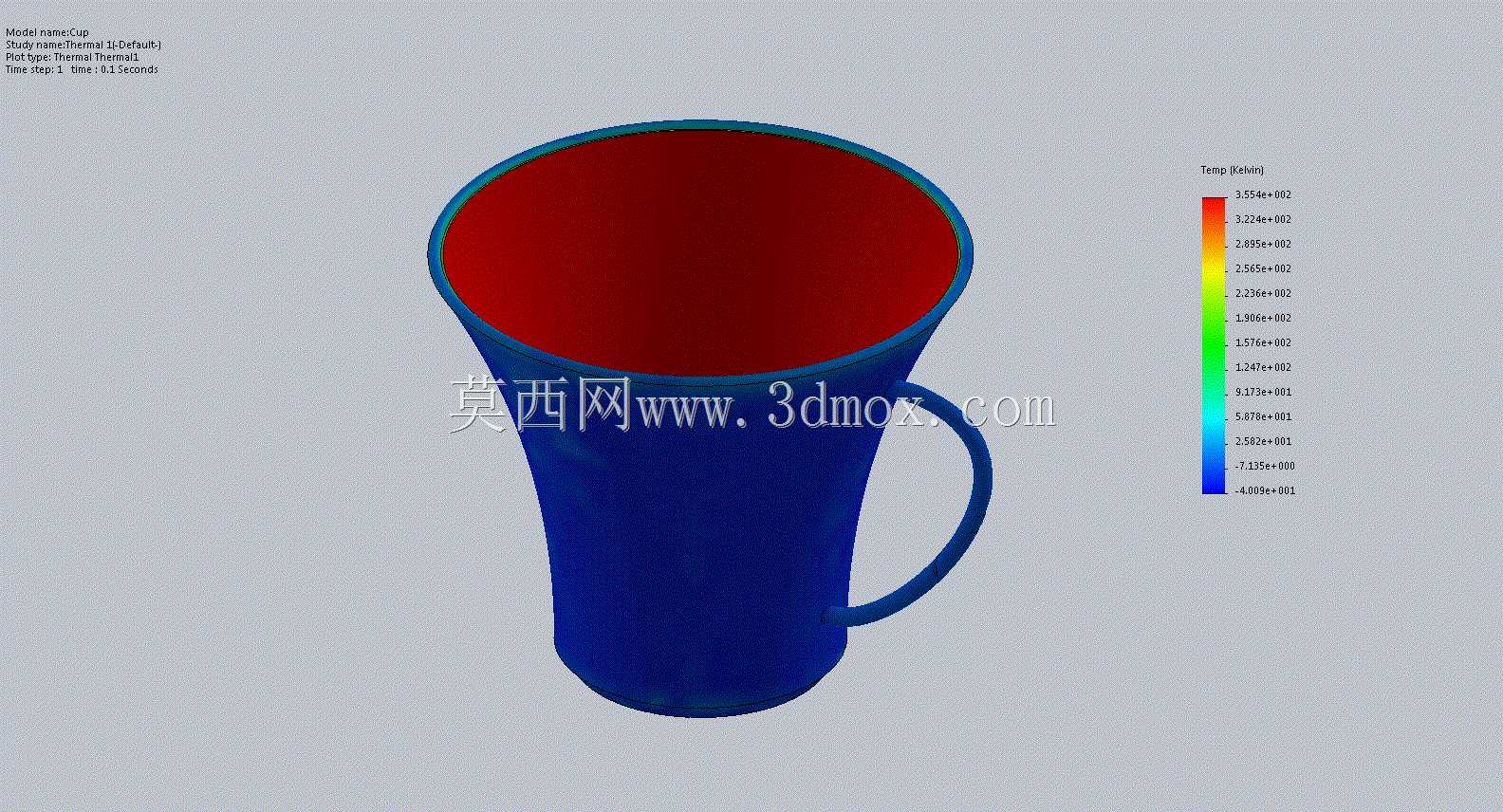

从仿真输出的温度云图可以看到，杯内核心液体区域温度最高，呈现均匀的高温红色区间，沿着杯壁从内向外温度逐步降低，杯身外壁的蓝色区域代表温度已经降到较低区间，符合握持的安全要求，把手区域因为远离杯内高温核心，加上连接位置的热流路径较长，整体温度与环境温度接近，完全满足防烫握持的需求。这类热分析结果除了验证现有结构的合理性，还能为后续的结构优化提供数据支撑：比如如果杯壁外壁温度过高，可以通过调整杯壁厚度、增加中空夹层结构来降低外壁温度；如果杯内液体降温速度过快，可以通过在杯壁外侧增加低导热系数的涂层来减缓热交换速率；如果把手位置温度偏高，可以调整把手与杯身的连接点位，缩小连接接触面积来减少热传导的通量。

在实际的工程建模过程中，这类日用容器的热仿真不需要过于复杂的网格划分，针对杯壁与液体的交界面、杯壁与空气的交界面做边界层网格加密即可，计算收敛后提取的温度场数据，还可以结合瞬态分析模块，模拟从注入热水到液体降温至适宜饮用温度的完整时间过程，得到不同时间节点的温度分布动画，直观展示整个换热过程的温度变化规律。需要注意的是，建模时要准确还原杯体的壁厚参数，不能将杯体简化为无厚度的壳体，否则会导致热传导路径的计算偏差，直接影响外壁温度的仿真结果准确性；同时把手的弧形过渡位置要做圆角处理，避免尖角位置出现应力集中或者热流密度计算异常的问题，保证仿真结果能直接指导实际的产品结构优化。
