带挂钩钢制拉伸弹簧结构设计

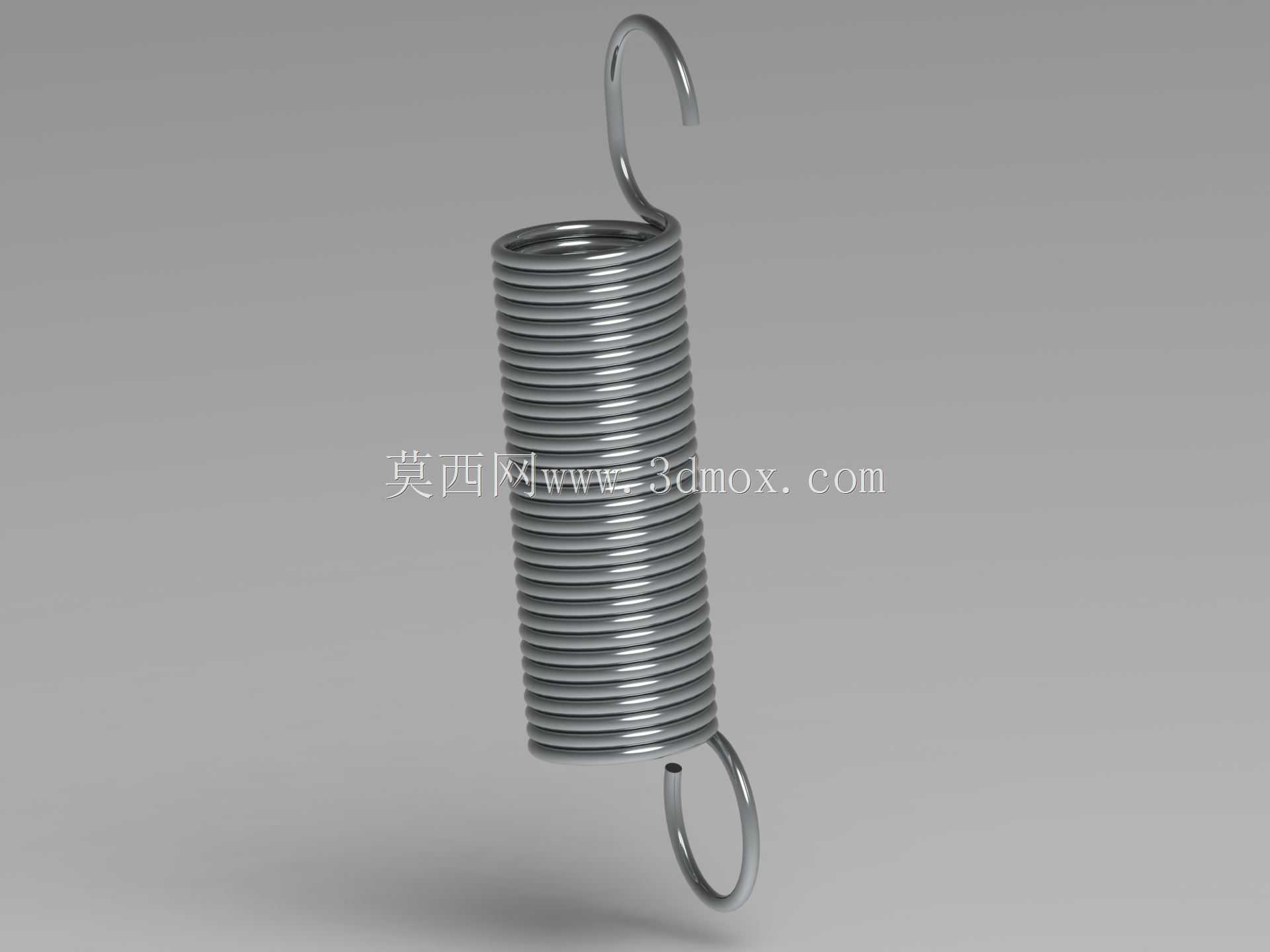

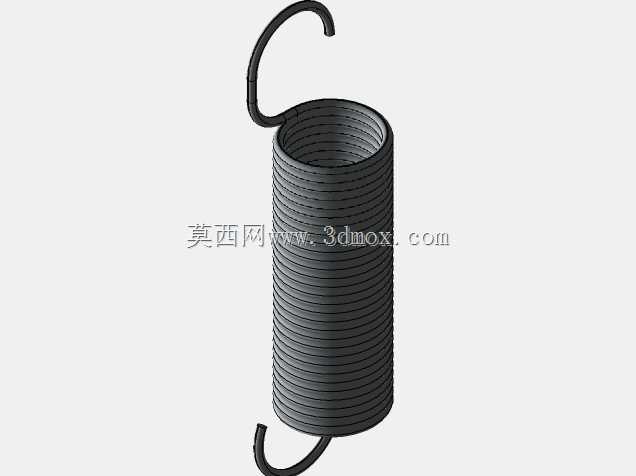

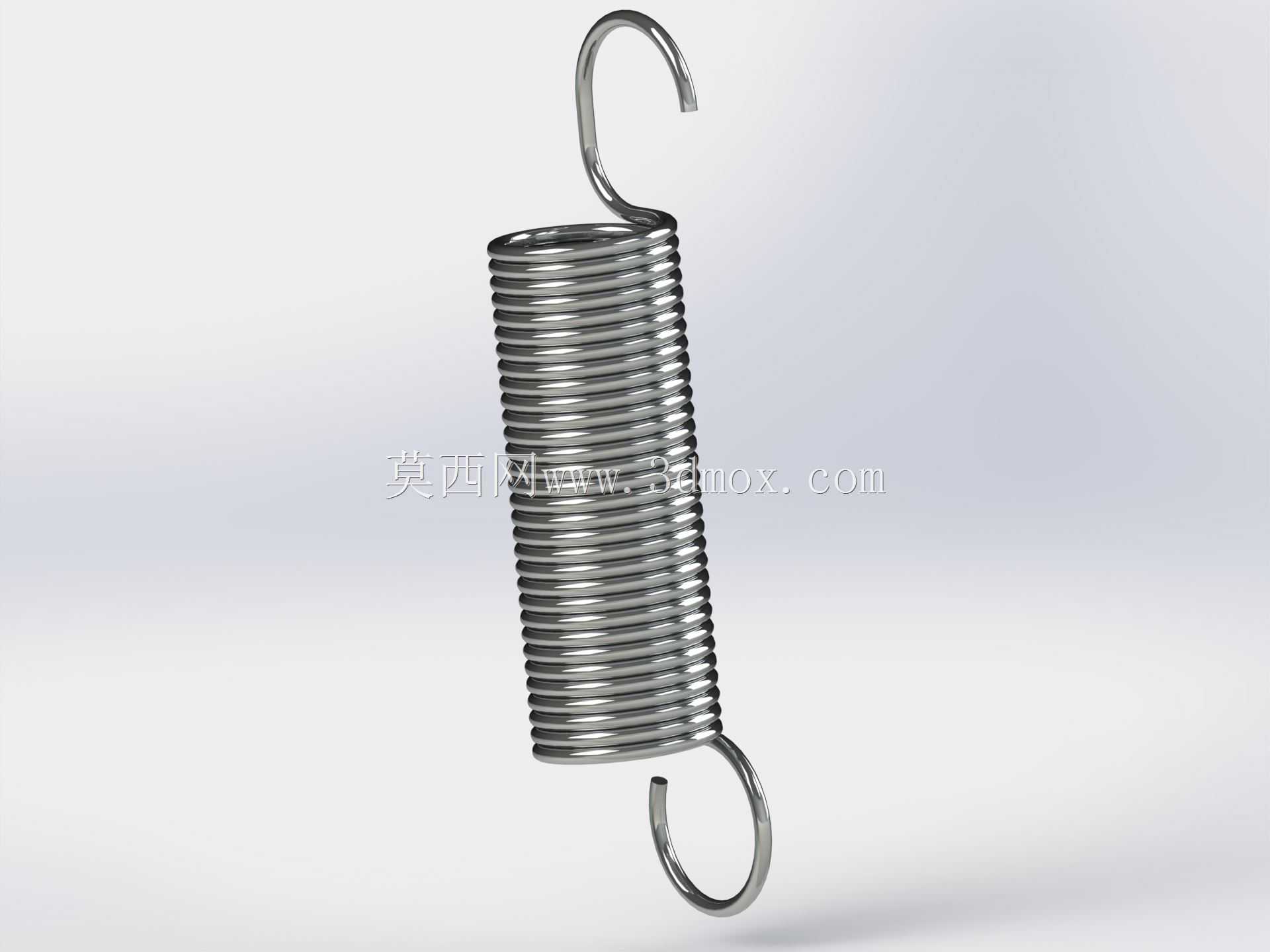

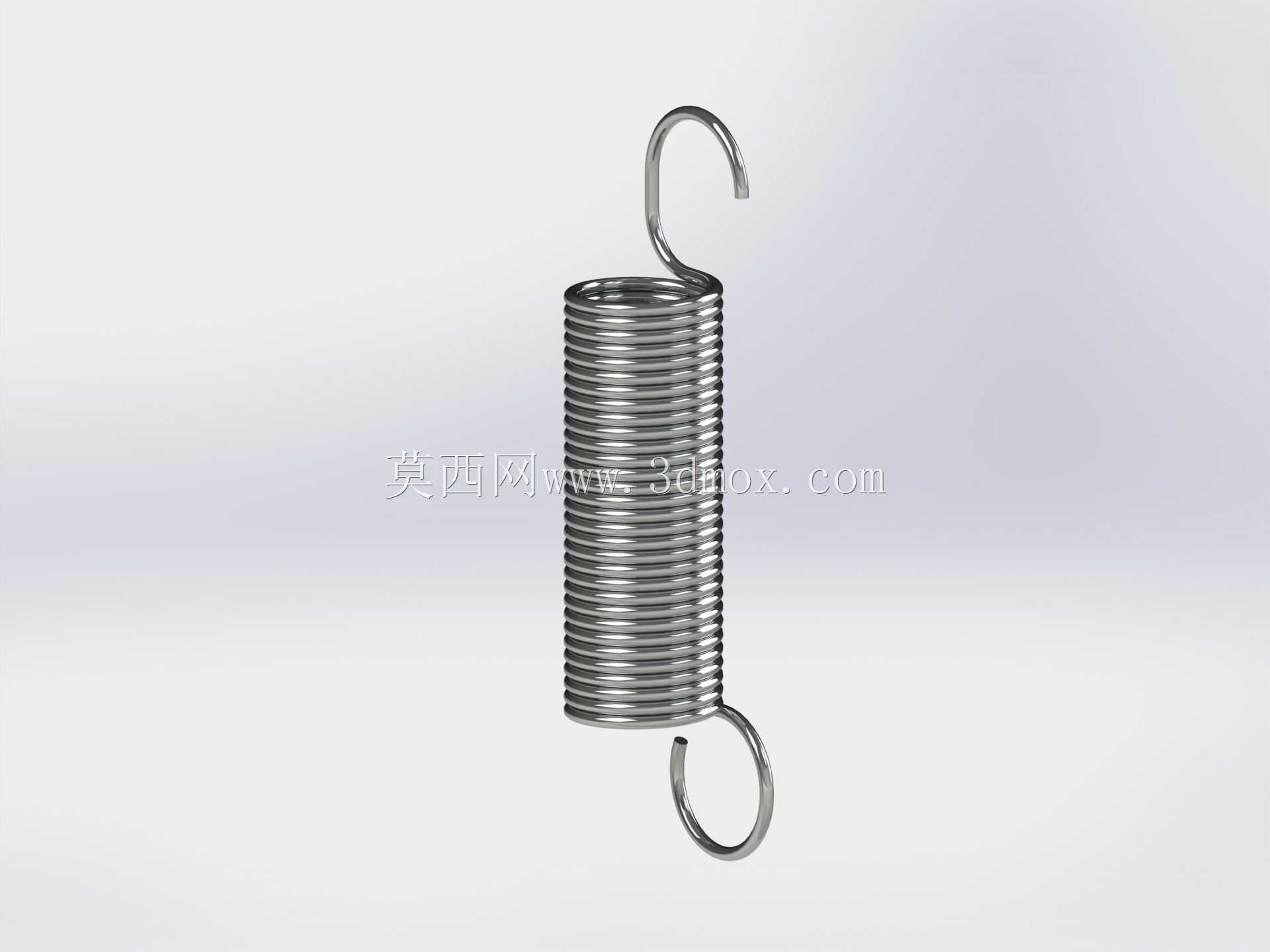

在各类需要提供复位拉力、张紧维持、载荷缓冲的机械结构场景中，带钩拉伸弹簧是应用频次极高的弹性元件，小到民用自行车的刹车回位结构、汽车舱内部件的张紧固定，大到工业设备的门体复位、工装夹具的力值维持、发动机周边附件的载荷补偿，都能见到这类钩簧的身影。不同于无挂钩的压缩弹簧，钩簧的两端挂钩直接决定了安装方式与力值传递路径，设计时首先要匹配安装点位的空间边界，本次设计的钩簧本体簧丝直径为4mm，弹簧整体有效长度为300mm，两端采用一体弯折成型的圆钩结构，挂钩的内径尺寸适配常规直径的圆柱安装销，安装时无需额外配置连接接头，直接将两端挂钩挂接在预设的固定销与活动部件挂点上即可完成装配，能大幅减少现场装配的零件数量与安装工时。从功能特性来看，这款钩簧采用碳素弹簧钢作为基材，经过冷卷成型后做去应力回火处理，簧圈之间在自由状态下为并紧状态，承受轴向拉力时簧圈逐步张开产生反向回弹力，可在额定拉伸行程内提供稳定的线性弹力，不会出现力值突变的情况。设计过程中优先考虑了实际使用的疲劳寿命需求，挂钩与簧圈衔接的位置做了圆弧过渡处理，避免直角弯折造成的应力集中，防止长期往复拉伸工况下在弯折位置出现断裂失效；螺距参数预留了调整空间，可根据不同场景的弹力需求，在不改变簧丝直径、弹簧中径与整体长度的前提下，通过调整有效圈数的螺距来匹配不同的刚度系数，适配不同载荷要求的使用场景。在安装边界的考量上，弹簧的外径尺寸控制在合理范围，安装时要预留出弹簧受拉后的径向膨胀空间，避免拉伸过程中弹簧外圈与周边结构件发生摩擦剐蹭，造成簧丝表面磨损提前失效；两端挂钩的开口方向保持同轴对齐，防止挂接后弹簧出现偏心受拉的情况，偏心受拉不仅会导致实际输出弹力偏离设计值，还会让挂钩位置承受额外的弯曲载荷，大幅缩短弹簧的使用寿命。实际选型应用时，要根据部件需要的回位拉力、最大拉伸行程、安装点位的中心距来匹配对应的弹簧参数，这款钩簧的参数覆盖了多数中小型设备的张紧、回位需求，比如自动化设备的安全门复位、输送线的张紧轮拉力提供、自行车的座垫快拆结构锁紧、汽车内饰部件的回弹结构等场景都可适配，建模时还原了冷卷弹簧的表面纹理与挂钩的弯折弧度，可直接用于装配干涉检查、运动仿真验证，也可作为基础参数模板调整尺寸后衍生出不同规格的钩簧模型，减少重复建模的工作量。
