适配1英寸轴的深沟滚珠轴承结构

在常规的中小功率传动轴系设计里，这类滚珠轴承的应用覆盖范围极广，从普通的轻工输送线辊筒支撑，到小型机床的进给轴端定位，再到民用机电产品的电机输出轴承托，都能见到同结构轴承的身影。它的核心作用是在支撑旋转轴的同时，将轴运转过程中的径向载荷通过滚动体均匀传递到外圈，再由外圈衔接的轴承座把载荷分散到设备基体上，相比滑动轴承结构，这类滚珠轴承的启动摩擦阻力更小，运转过程中的温升控制表现更稳定，日常维护的频次也更低，适合中低转速、载荷平稳的连续运转工况。

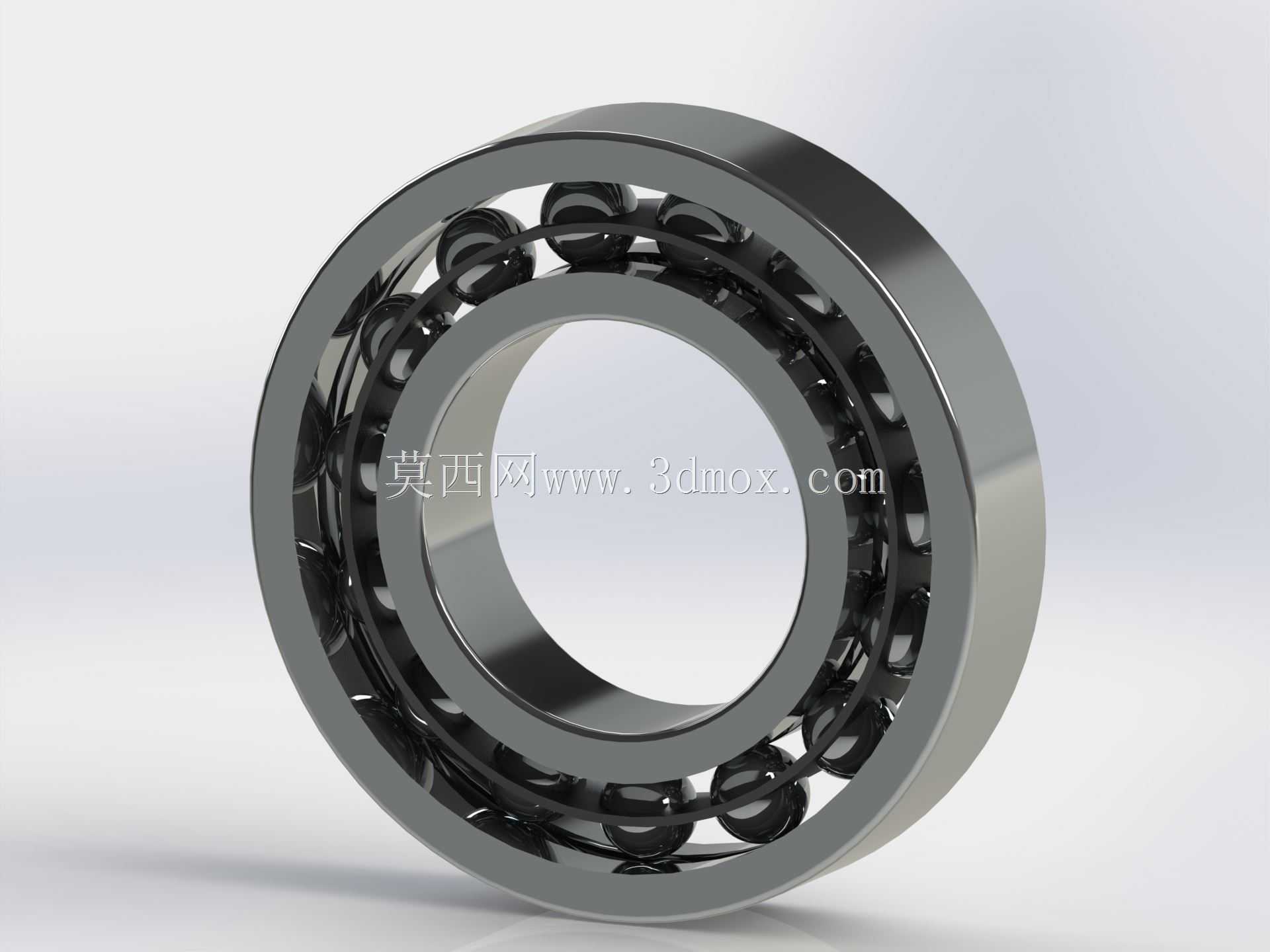

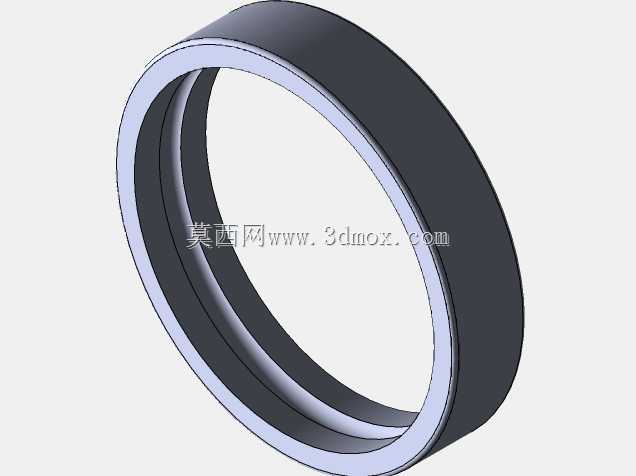

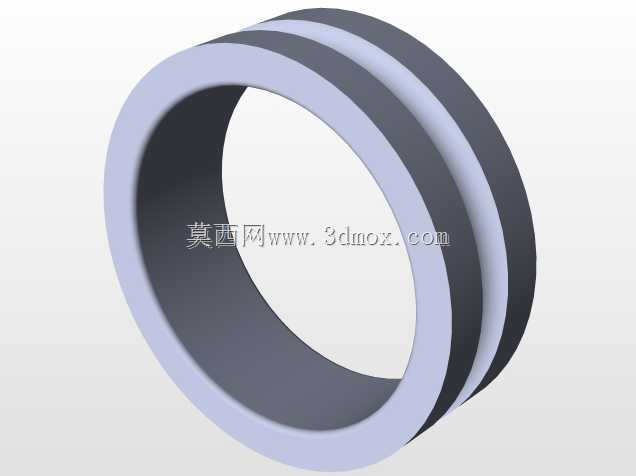

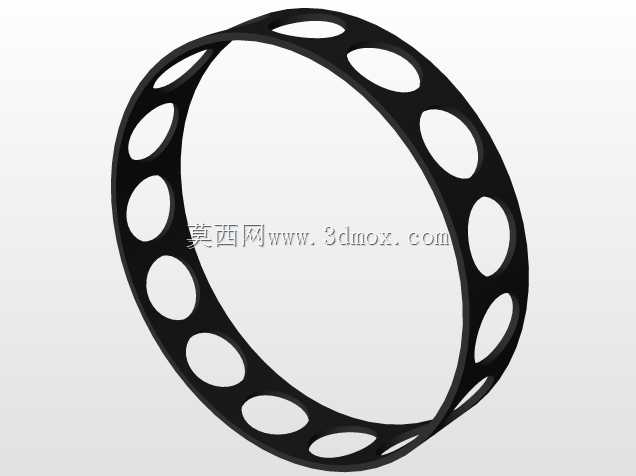

从结构设计逻辑来看，这个轴承采用最经典的深沟型滚道设计，内圈与轴采用过盈配合安装，内圈的内径尺寸严格匹配25.4mm也就是1英寸直径的光轴，安装时需要注意轴端的导入倒角不能小于标准要求，避免压装过程中刮伤内圈的配合面，导致配合精度下降。外圈与轴承座孔的配合多采用过渡配合，既保证外圈不会在运转过程中发生跟转，也能在设备检修时顺利完成轴承的拆卸更换。保持架采用冲压钢制浪形结构，能够将每一颗钢珠均匀分隔在滚道内，避免钢珠之间直接接触产生额外的摩擦磨损，同时预留出足够的润滑脂存储空间，保证长期运转过程中滚动接触面上能形成稳定的油膜。

实际选型使用时，需要重点关注它的安装边界尺寸：内圈的内径是核心安装基准，直接决定了适配轴的直径规格，外圈的外径、轴承的整体宽度都要和对应的轴承座安装腔尺寸匹配，不能出现外圈压装不到位或者内圈轴向定位失效的问题。在轴系的轴向定位设计上，这类深沟滚珠轴承可以承受一定数值的双向轴向载荷，能够对轴系起到简单的轴向限位作用，不需要额外加装复杂的止推结构就能满足多数普通传动场景的轴向定位需求。

建模过程中，滚道的曲率半径设计是核心要点，内圈滚道和外圈滚道的曲率都略大于钢珠的半径，这个曲率差值直接决定了轴承的径向游隙大小，游隙过小会导致运转时卡滞、温升过高，游隙过大则会引发轴系跳动、旋转精度下降，设计时需要结合实际使用的配合过盈量、工作温度范围来调整预留的游隙数值。钢珠的数量和直径是在轴承的整体尺寸边界内做平衡设计，在保证保持架有足够结构强度的前提下，尽可能增大钢珠直径、增加钢珠数量，能够有效提升轴承的额定动载荷，延长轴承的疲劳使用寿命。

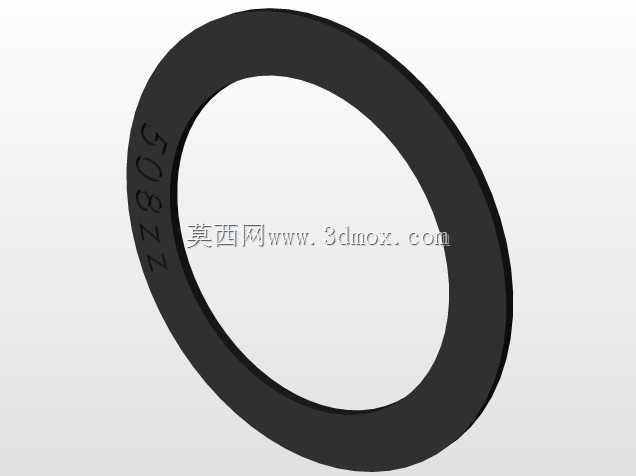

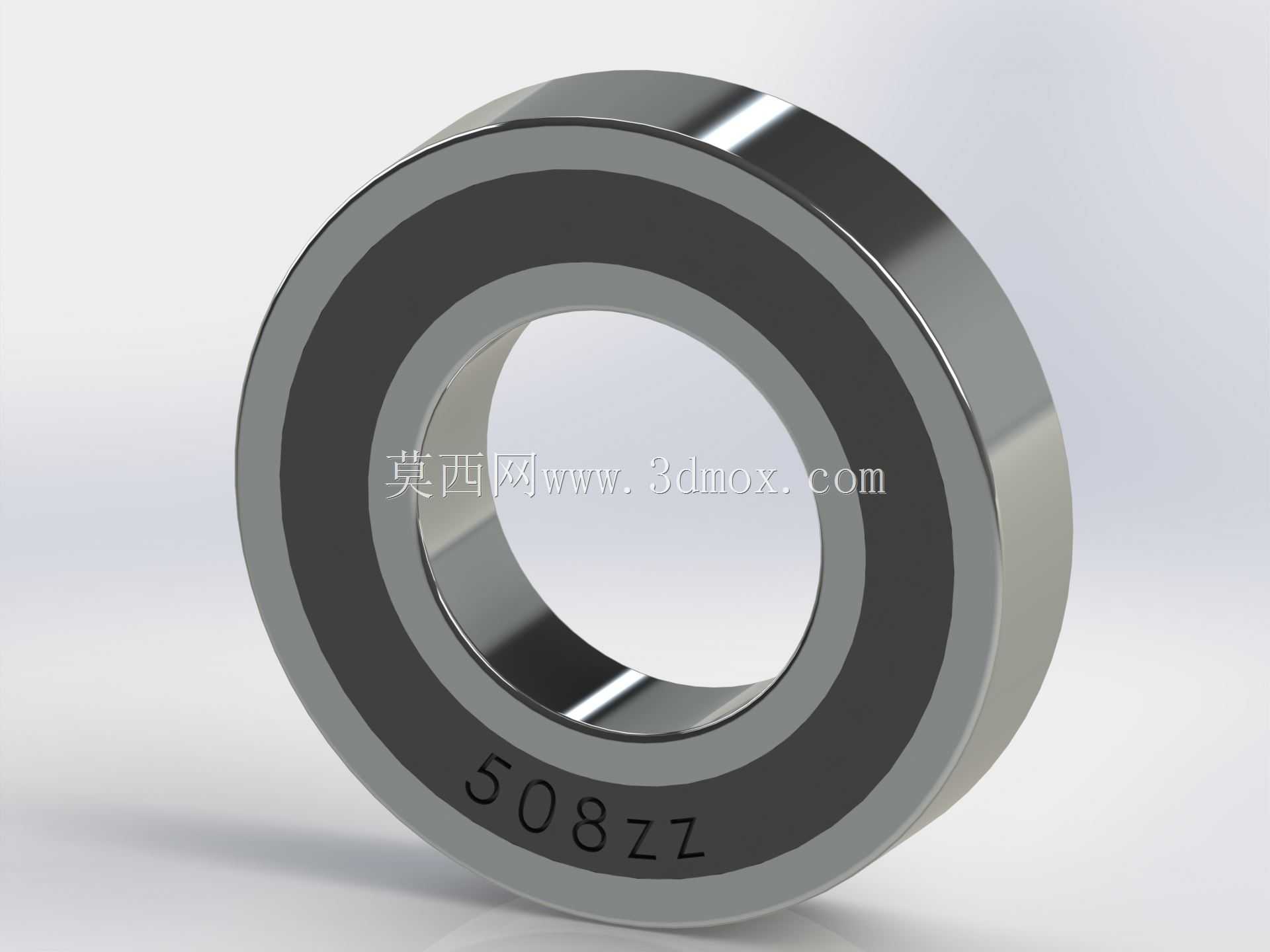

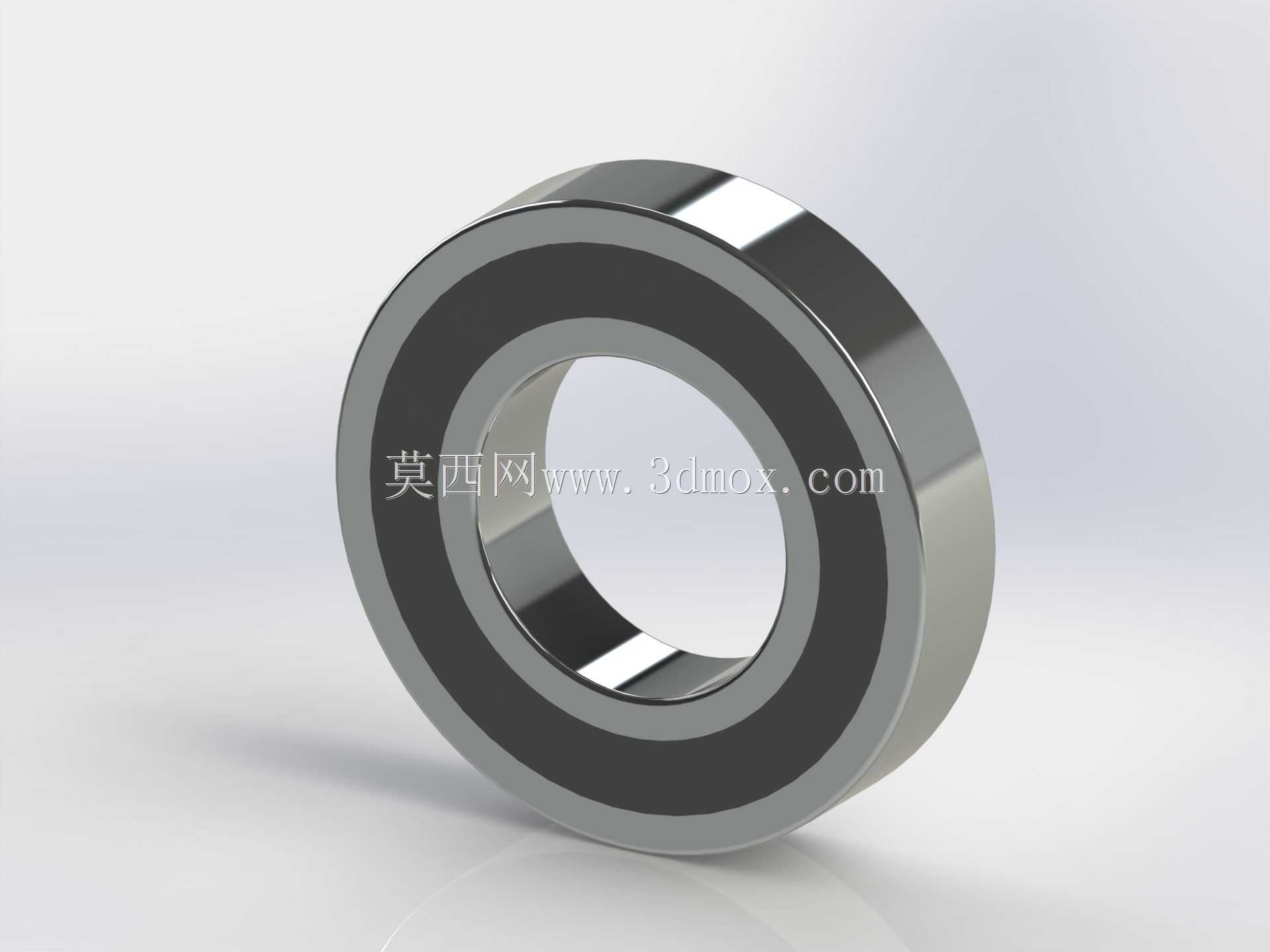

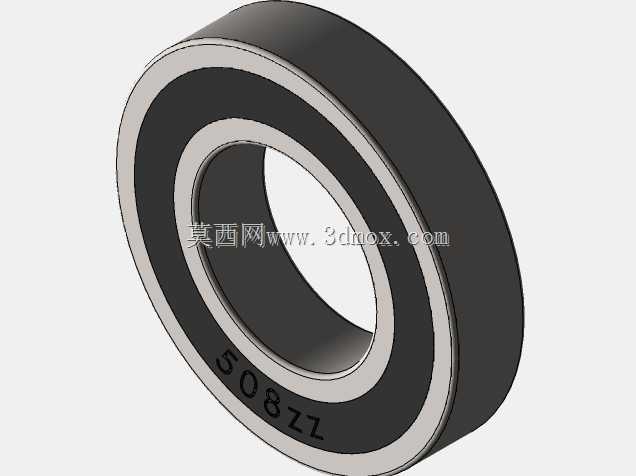

在不同的应用场景下，这类轴承的密封结构可以灵活调整，开式结构适合有定期润滑维护、环境洁净的设备内部安装位，带防尘盖的结构适合粉尘较多但无液体喷溅的工况，带接触式密封圈的结构则可以用在有少量水汽、油污的户外或者加工工位场景，不需要频繁补充润滑脂就能长期稳定工作。安装时要注意压装力只能施加在过盈配合的套圈上，比如把轴承压装到轴上时，压力不能传递到外圈和钢珠上，避免滚道被压伤导致轴承提前失效。日常运维中，只需要按照设备的维护周期补充对应牌号的润滑脂，及时清理轴承周边的金属碎屑、粉尘杂质，就能让轴承达到设计的使用寿命周期。
