多规格墙面布线塑料钢钉电缆固定夹

做电气布线施工的同行都清楚，墙面明装线缆的固定一直是兼顾施工效率与固定可靠性的细节环节，这类电缆夹就是针对明装布线场景开发的专用固定件，日常家装强弱电走线、工业车间低压线缆明敷、设备外接线缆沿墙面规整排布都会用到这类零件，相比传统扎带、线卡，它的夹持稳定性与线缆适配性更适合长期固定的布线场景。

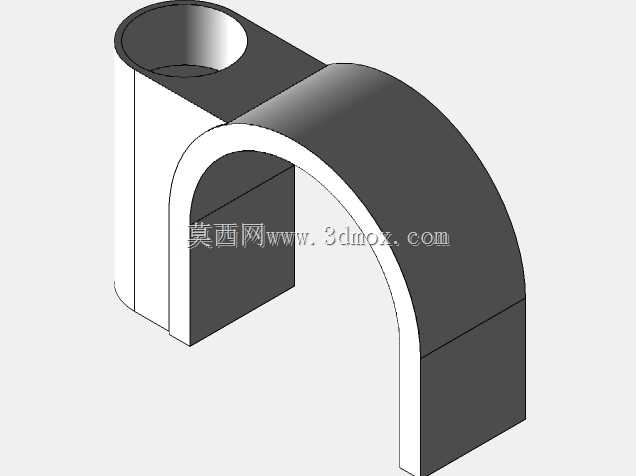

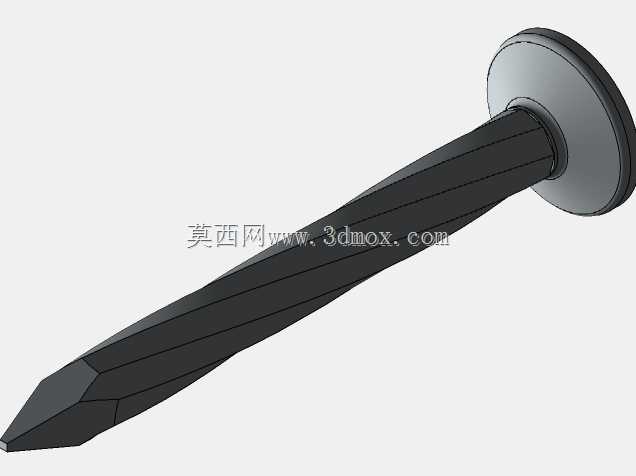

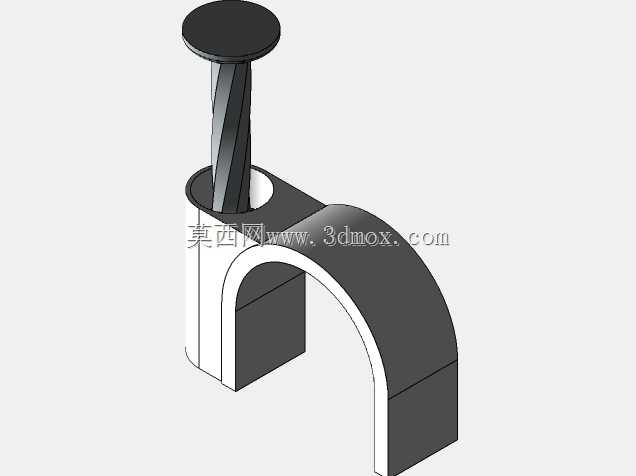

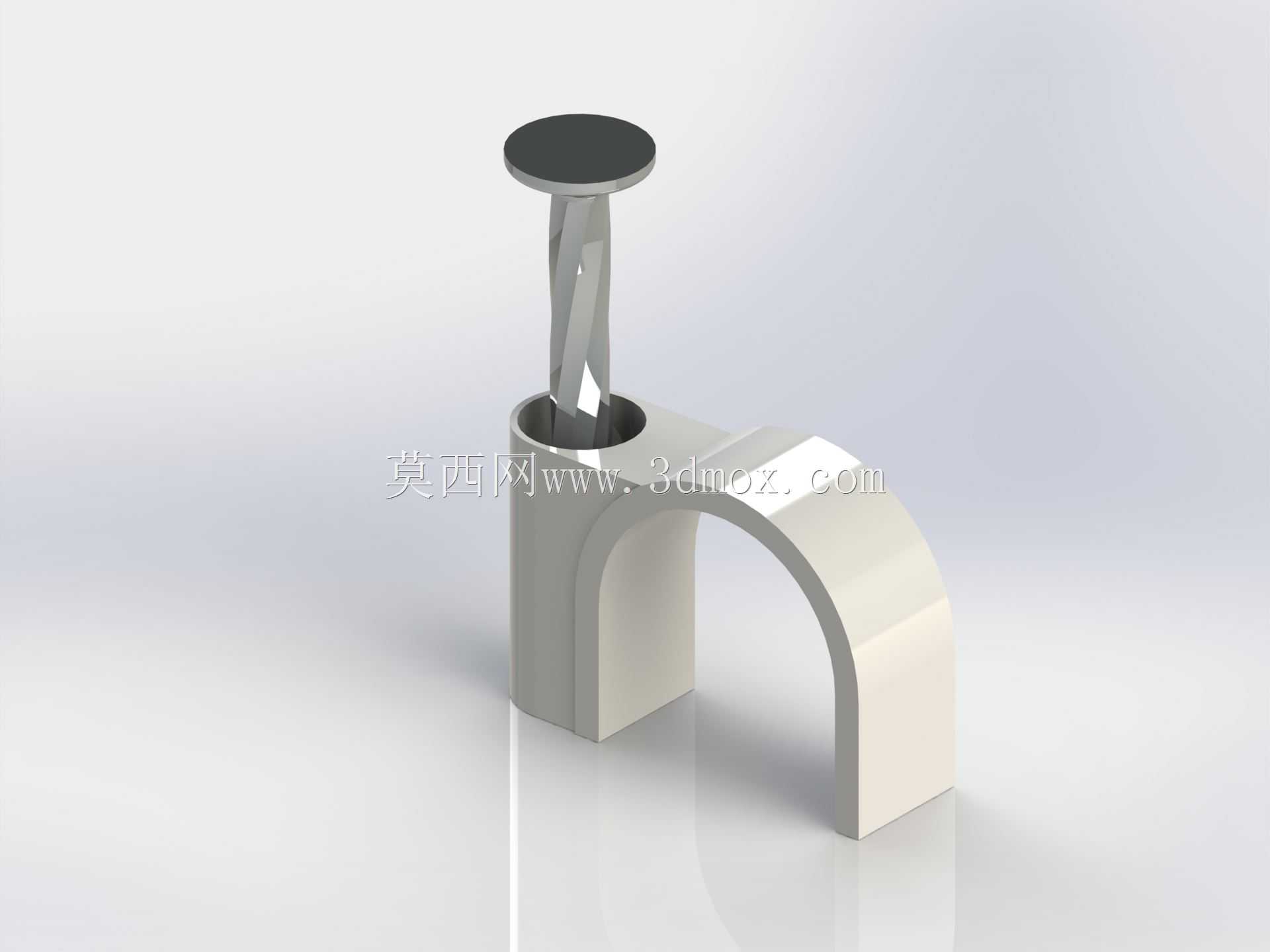

从结构拆分来看，整个固定夹分为两个功能部分，夹持线缆的弧形卡座采用工程塑料注塑成型，塑料材质本身具备一定的形变余量，既能保证卡入线缆时的夹持力，不会因为长期夹持损伤线缆外绝缘层，也能适配对应规格范围内的线径偏差，不用针对每一种线径单独开模做零件；穿入卡座的固定钉采用钢制冲压成型，钉身做了防锈处理，钉尖做了磨尖处理，打入砖混墙面、木质基面时不需要提前预钻孔，直接敲击就能完成固定，施工效率比膨胀螺丝类固定件高很多，适合批量布线的作业场景。

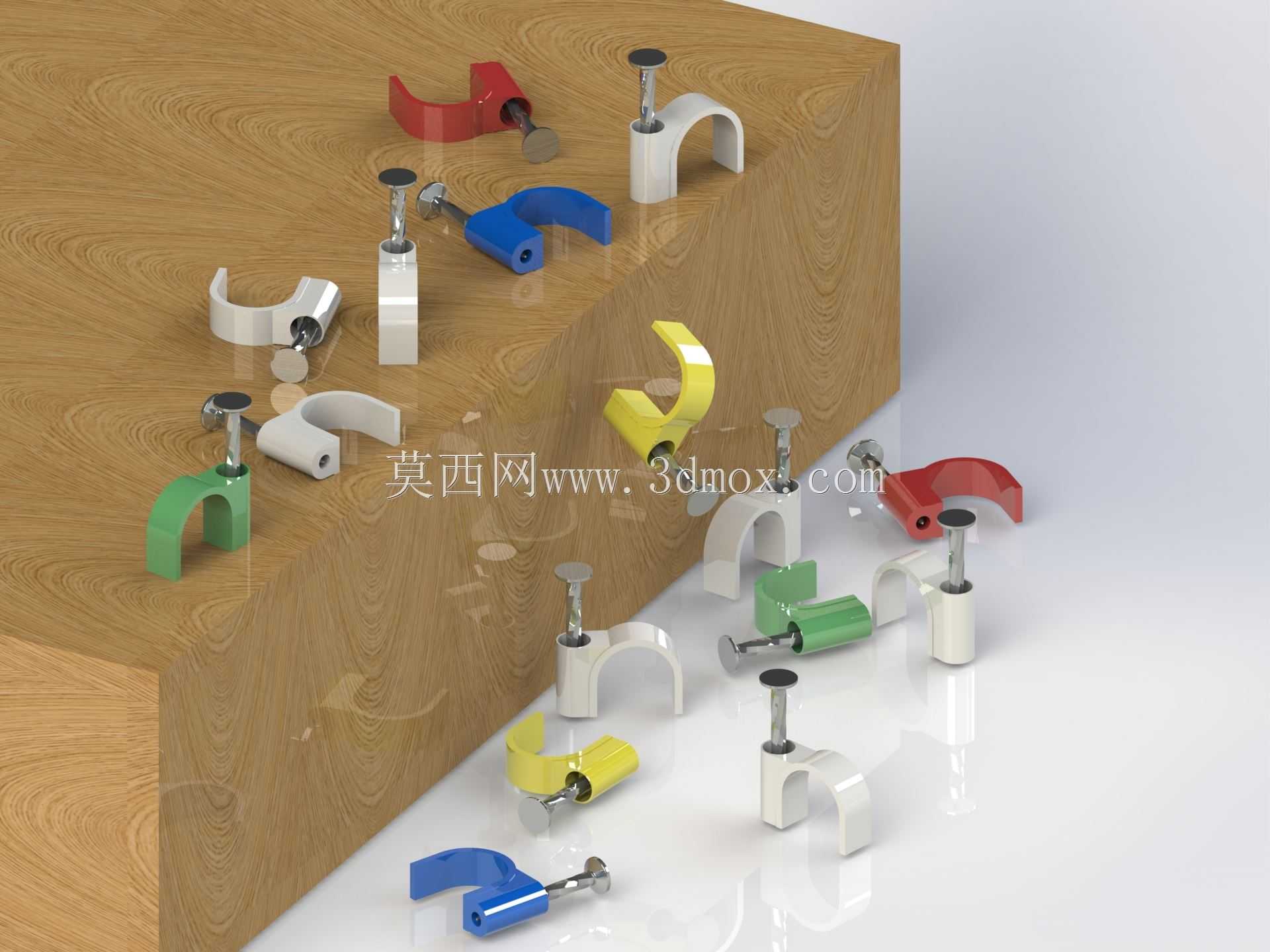

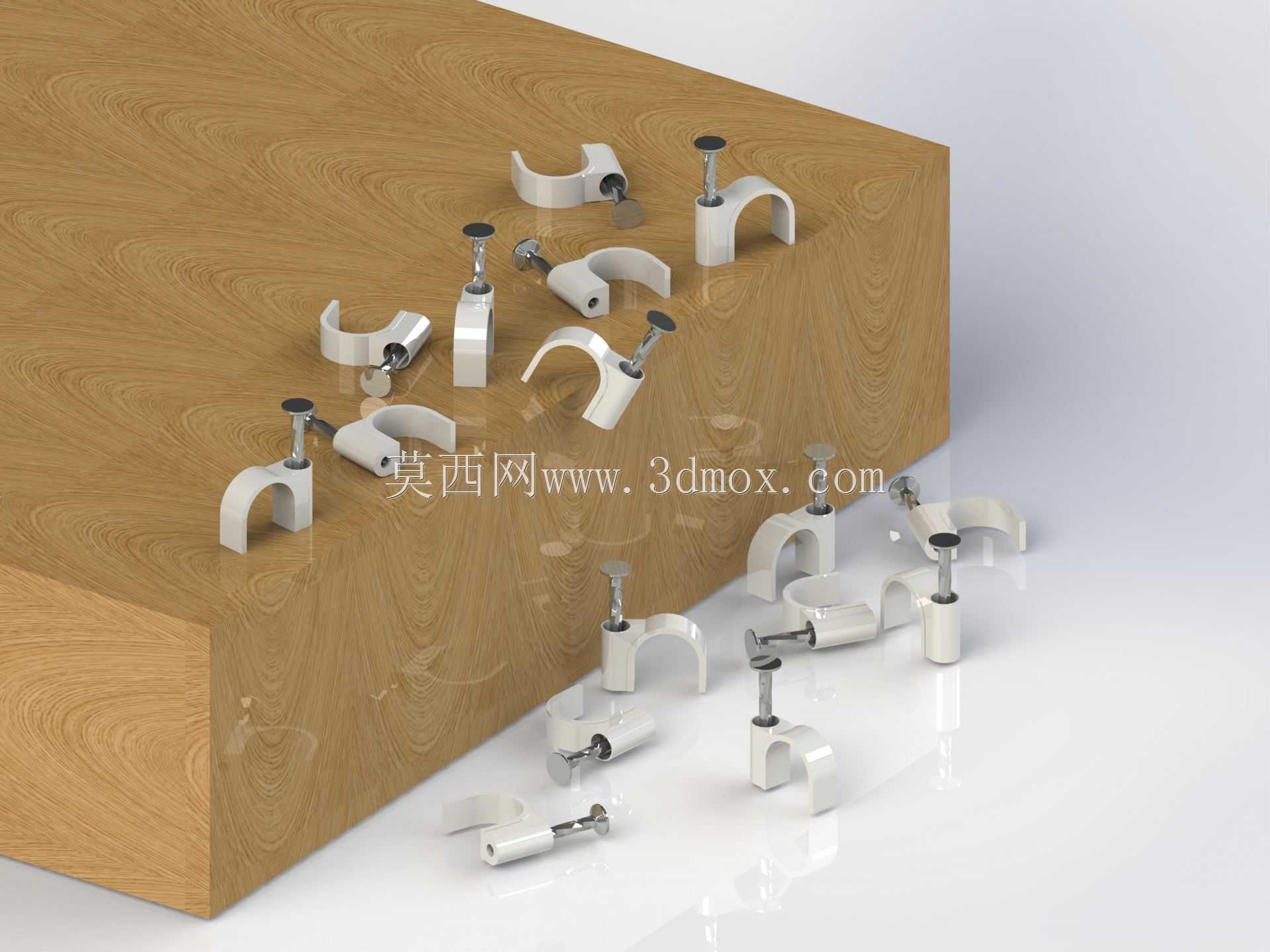

设计这类零件的时候，首先要考虑的是不同线径的适配需求，所以做了多规格的弧形卡口尺寸，从细的信号线缆到粗的电力线缆都能找到对应匹配的规格，卡座的弧形弧度做了优化，不是正圆结构，而是预留了10%左右的形变空间，线缆卡入后能形成三点贴合的受力状态，不会出现线缆滑脱、长期使用松动的问题；其次要考虑安装后的边界尺寸，卡座贴墙的一面做了平整的贴合面，安装完成后卡座突出墙面的高度控制在合理范围，不会因为突出过多影响后续墙面装饰、或者被过往物件剐蹭导致脱落，钢钉的长度也做了匹配设计，针对不同硬度的基面，钉长既能保证打入基面后的握持力足够，不会因为钉身过短固定不牢，也不会因为钉身过长打穿薄壁基面、或者在空心砖墙面造成内部空鼓破损。

实际选型使用的时候，需要先确认待固定线缆的外径，选择卡口尺寸略小于线缆外径1mm左右的规格，这样卡入后塑料卡座的回弹力能牢牢裹住线缆外护套，不会因为线缆自重、长期热胀冷缩出现松脱；安装时要注意卡座的卡口朝向，顺着线缆走向排布固定点，直线段的固定间距控制在30-50cm，线缆转角位置要在转角两侧5cm位置各加一个固定夹，避免转角处线缆张力拉扯导致固定件脱落。另外塑料卡座的边缘都做了圆角钝化处理，施工时卡线不会划伤操作人员的手，也不会割破线缆的绝缘护套，钢钉与卡座的预装结构做了过盈配合，运输和施工过程中钢钉不会从卡座上脱落，不用现场临时组装零件，拿出来就能直接敲击安装，能减少现场施工的零件整理时间。

这类固定夹除了墙面固定场景，也可以用在木质工作台面的设备走线固定、机柜内部明线的规整排布，只要是平整硬质基面都能使用，相比粘胶类的线卡，它的固定力不受基面清洁度、环境温湿度影响，长期使用不会因为胶层老化出现脱落，在潮湿的厨卫布线、温差较大的户外明线场景下可靠性更高。建模的时候要注意塑料卡座的注塑拔模角度，一般做1.5度的拔模斜度就能满足注塑生产的脱模需求，钢钉与卡座的配合孔要做略小于钉身直径的过盈尺寸，保证预装后两者的结合力足够，不会出现运输过程中散件的问题，卡座的弧形夹持面要做光滑处理，不能有注塑飞边、毛刺，避免安装时损伤线缆绝缘层留下安全隐患。
