BD15-25型机油滤清器结构设计

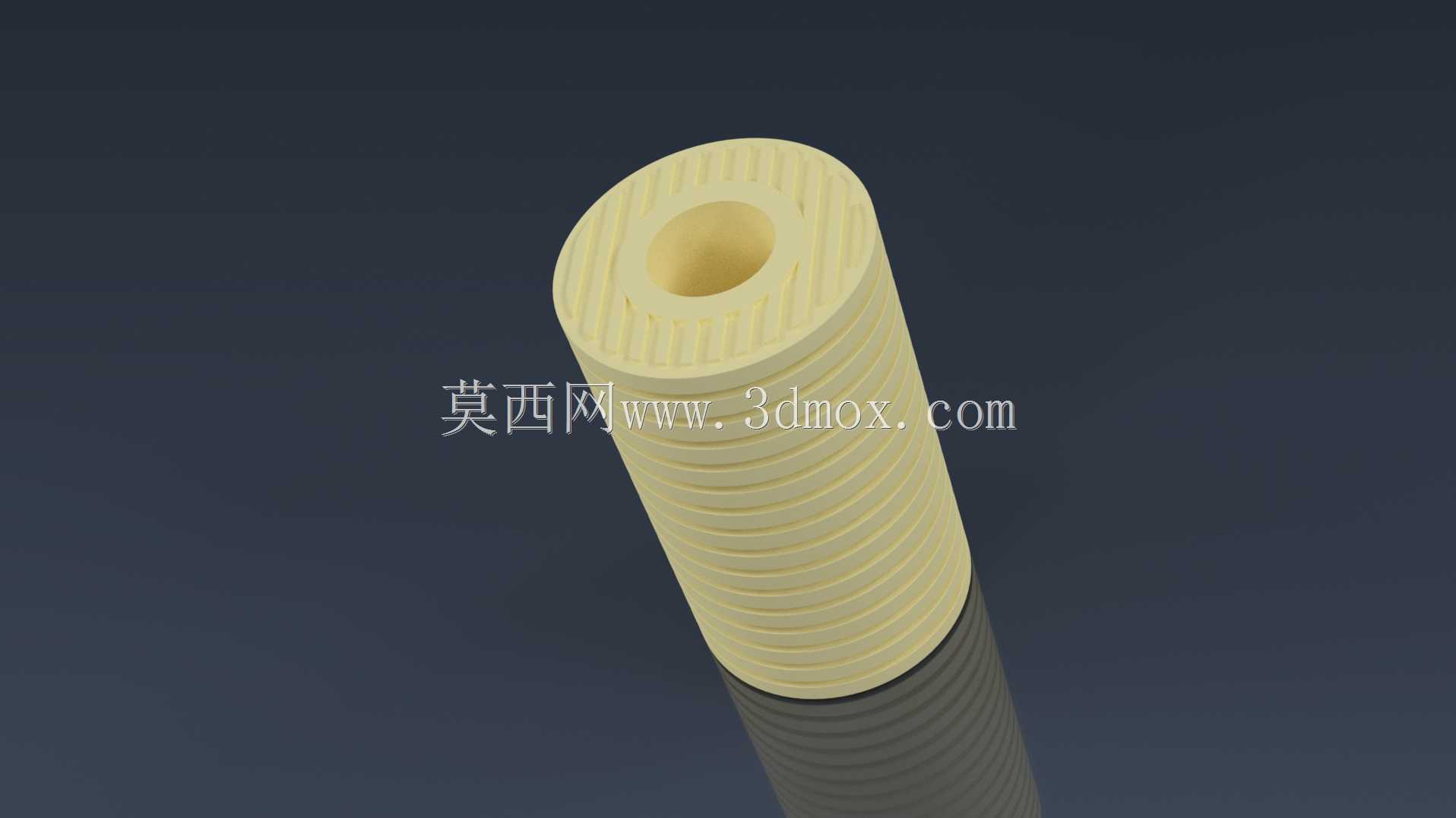

在车用内燃机、小型固定式动力机组的润滑回路里，这类适配BD15-25规格的机油滤清器，是拦截润滑油中金属磨屑、积碳颗粒、胶质杂质的核心功能部件，直接决定摩擦副的磨损速率与机油换油周期。日常做动力单元维保选型时，不少新手容易只看接口螺纹匹配度，忽略滤芯的有效过滤面积、旁通阀开启压力与整机润滑流量的匹配性，最后要么出现低温启动时机油供油不足导致的干磨，要么过滤精度不足让轴瓦、凸轮轴这些高精度摩擦副提前出现拉伤。从结构设计逻辑来看，这个滤芯采用的是褶皱式卷绕滤层结构，中心设置贯通的中空通油孔，滤层沿轴向逐圈堆叠出环形褶皱，这种排布方式能在有限的圆柱形安装空间里，最大化拓展滤材的有效接触面积，相比平片式滤层结构，同体积下的通流能力能提升4倍以上，同时还能保证杂质拦截的均匀性，不会因为局部滤层堵塞过快导致整个滤芯提前失效。滤层外侧的环形密封段，是安装时和滤清器壳体配合的关键边界，设计时要保证端面的平面度公差控制在0.1mm以内，避免高压机油从密封面旁通，完全不经过滤就直接进入主油道。实际安装场景中，这类旋装式机油滤清器的安装边界完全受限于发动机缸体上的滤清器安装座空间，滤芯的外径尺寸要和壳体内径保留0.8-1.2mm的装配间隙，既不能因为间隙过大导致滤层在油压波动下出现晃动偏磨，也不能间隙过小导致装配时滤层被壳体刮蹭破损，中心通油孔的尺寸要和安装座上的出油嘴完全适配，保证过滤后的洁净机油能无阻碍输送到主油道。从功能特性上看，这种褶皱卷绕结构的滤芯，容尘量比普通直褶滤芯高30%左右，能在整个换油周期内持续维持稳定的过滤效率，不会因为滤层表面杂质堆积出现通流阻力陡增的问题。做三维建模的时候，要重点还原滤层的褶皱排布规律、中心孔的同轴度公差、两端密封面的结构特征，不能只做一个光滑圆柱应付了事——毕竟做润滑系统仿真、维保拆装培训的时候，滤层的有效过滤面积、通流路径的结构都是核心参考要素，要是模型省略了这些细节，后续做流阻分析、装配干涉检查的时候就会出现明显的计算偏差。在工程机械、农用机械的小排量动力单元上，这类机油滤清器的工作环境比乘用车更恶劣，外界粉尘浓度高、发动机持续高负荷运转时长更长，机油的劣化速度更快，所以滤芯的滤材选型、结构排布还要兼顾高容尘量和低流阻的平衡，不能一味追求高精度过滤导致供油阻力过大，也不能为了通流能力牺牲过滤精度让杂质进入摩擦副。建模过程中对于滤层的每一圈褶皱的圆角、堆叠的节距都要做参数化处理，方便后续针对不同流量要求的机型做快速改型，比如调整褶皱密度就能适配不同排量的发动机润滑需求，不用重新搭建整个基础模型。另外要注意的是，滤芯两端的定位结构要和壳体的内部卡槽完全匹配，保证在机油持续流动、油压反复波动的工况下，滤层不会出现轴向窜动，避免滤层和端盖之间出现密封缝隙，让未过滤的机油短路进入洁净油腔。很多刚接触动力辅件设计的工程师，容易把机油滤清器当成简单的管路过滤接头，忽略其内部流道的压力损失特性，实际上当滤芯的通流阻力超过0.18MPa时，旁通阀就会强制开启，此时未经过滤的机油会直接进入主油道，短时间内就会造成发动机摩擦副的异常磨损，所以在结构设计阶段就要通过三维模型的流场仿真，校核不同堵塞程度下的滤层通流阻力，保证在滤芯达到额定容尘量之前，旁通阀不会误开启。这个模型还原的褶皱式卷绕结构，刚好能直观展示这类机油滤芯的核心结构特征，不管是做新机型的润滑系统匹配，还是做维保作业的拆装演示，都能提供准确的结构参考，避免因为结构认知偏差导致选型错误、装配不到位的问题。
