电机配套锥形空气滤清装置结构设计

　　在工业电机的实际运行场景里，进气端的空气洁净度直接决定了电机内部绕组、轴承的使用寿命，尤其是在纺织车间、木工加工场地、矿山采掘现场这类空气中漂浮大量纤维、粉尘、硬质颗粒的工况下，未经过滤的空气直接进入电机散热风道，短时间内就会造成风道堵塞、绕组积尘散热效率下降，硬质颗粒进入轴承配合面还会引发磨粒磨损，大幅提升设备故障停机概率。这款锥形结构的空气滤清装置，正是针对这类中小功率电机的进气防护需求设计，可直接适配电机端盖的进气接口，在不改动电机原有主体结构的前提下完成进气过滤升级。

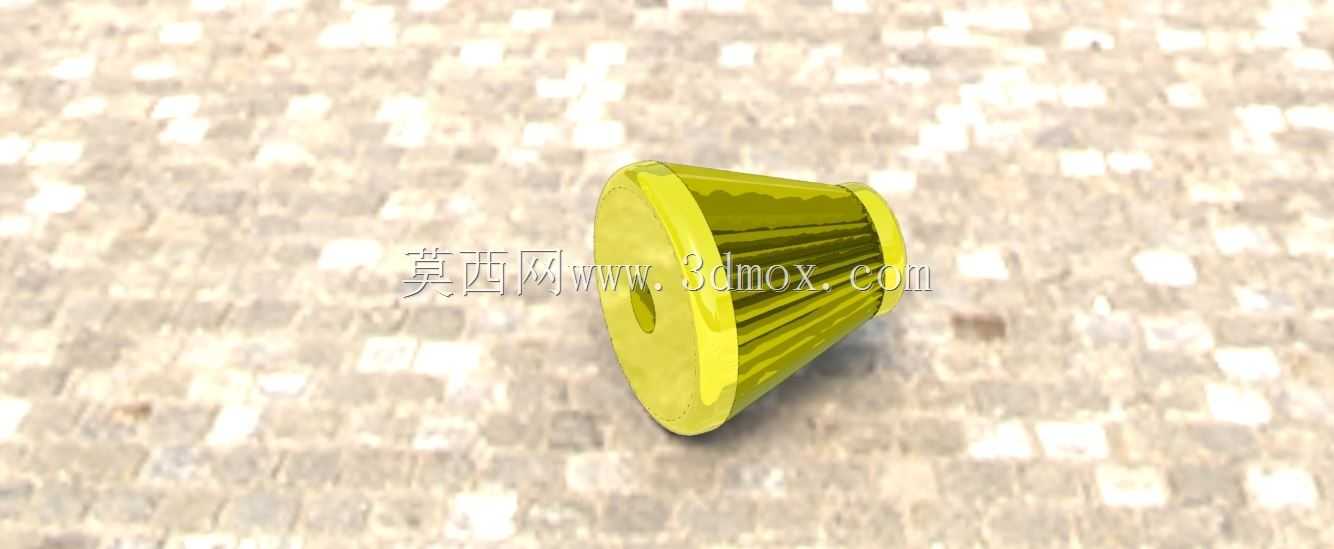

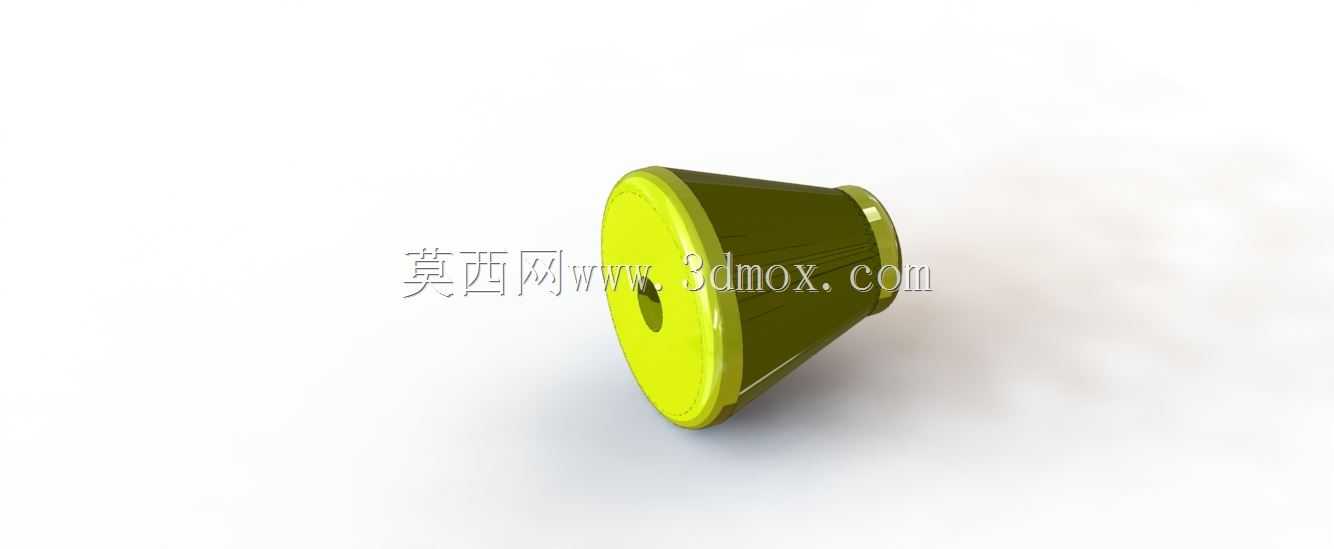

　　从功能特性来看，该滤件采用锥形扩面结构，相较于同接口直径的平面滤片，有效过滤面积提升了40%以上，在相同通风量要求下，气流穿过滤材的流速更低，不仅能减少进气阻力带来的电机散热损耗，还能让粉尘颗粒更均匀地附着在滤材表面，避免局部堵塞过快导致的维护周期缩短。滤件两端设置的环形安装边，可直接嵌入电机进气端的卡槽内，配合密封胶圈就能实现端面密封，不需要额外设计复杂的压紧结构，安装拆卸时只需拨开卡槽压片即可取出清理，日常维护无需专用工具，适配现场运维的快速操作需求。

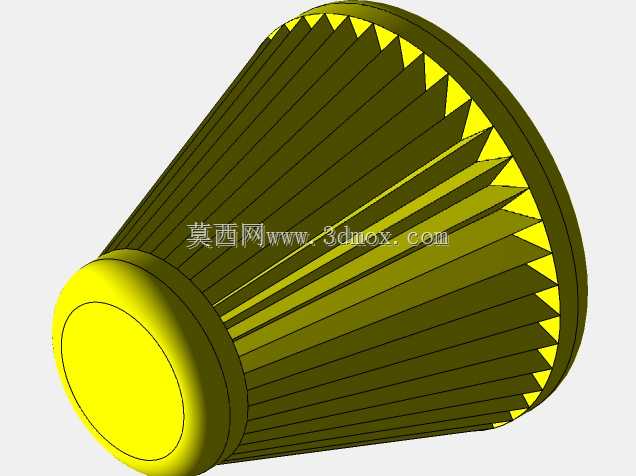

　　设计过程中首先要锁定安装边界尺寸，滤件的大端直径需匹配电机端盖的进气口开孔尺寸，小端直径根据电机所需的最小通风量核算，确保锥形结构的锥度在1:2.5到1:3之间，既保证滤材有足够的展开面积，又不会因为锥度过大导致滤件轴向长度超出电机端盖的外部安装空间，避免和电机周边的接线盒、安装吊耳等部件产生干涉。滤材选用褶皱式复合过滤纤维，褶皱方向沿锥形母线排布，这样的排布方式在压缩空气反吹清理时，附着在滤材缝隙里的粉尘可以顺着褶皱沟槽直接滑落，不会卡在褶皱弯折处造成永久性堵塞，反复清理后过滤效率仍能保持初始值的85%以上。

　　实际选型匹配时，需要先核算电机的额定散热风量，根据风量反推滤件的有效过流面积，确保在额定风量下，滤件的初始进气阻力不超过30Pa，避免因为阻力过大导致电机散热风量不足，引发绕组温升超标。滤件的外壳支撑骨架采用薄壁一体式结构，沿锥形周向均匀分布纵向加强筋，既可以给褶皱滤材提供足够的支撑，避免风机负压作用下滤材变形贴附堵死风道，又能将骨架本身的挡风面积控制在最小范围，减少不必要的风阻损耗。两端的环形安装边做了圆角过渡处理，没有尖锐棱角，安装时不会割破配套的密封胶圈，也能避免运维人员操作时被划伤。

　　在不同工况的适配调整上，针对多粉尘的高污染场景，可以在滤件外层增加一层粗效预过滤棉，先拦截大粒径的纤维、絮状杂物，延长内层精细滤材的使用寿命；针对湿度较大的工况，可选用带疏水处理的滤材，避免空气中的水汽附着在滤材上造成糊堵，影响进气通畅。该滤件的轴向长度可根据电机的安装空间灵活调整，在安装空间受限的场合，可适当增大锥度缩短轴向尺寸，同时通过增加褶皱密度保证足够的过滤面积，不会因为尺寸压缩牺牲过滤性能。日常运维中，可根据压差变化判断滤件堵塞情况，当滤件前后压差达到初始阻力的3倍时，及时取出清理或者更换，就能持续为电机提供洁净的冷却空气，大幅降低电机因进尘导致的各类故障，延长设备整体的服役周期。
