多工位旋转式精密刀具收纳放置架

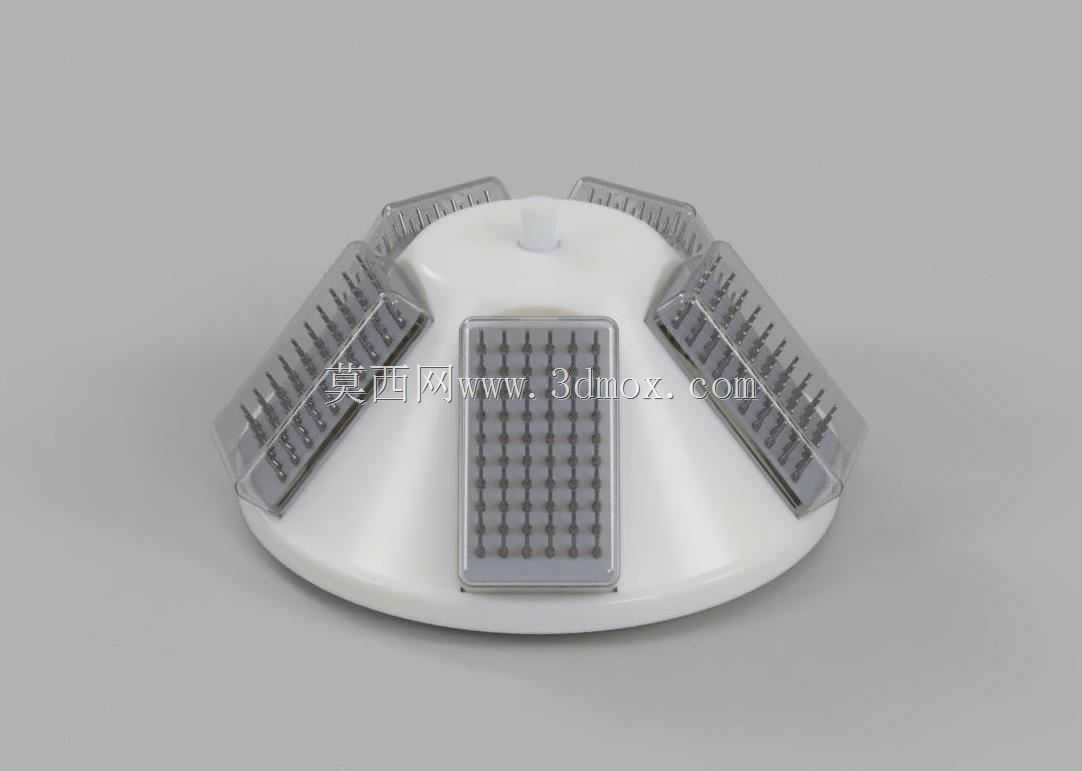

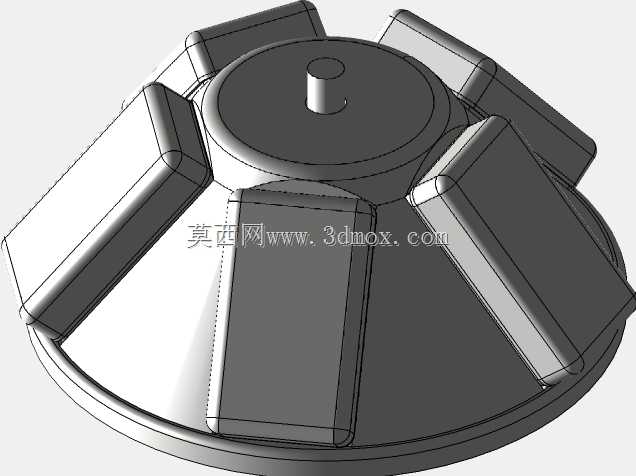

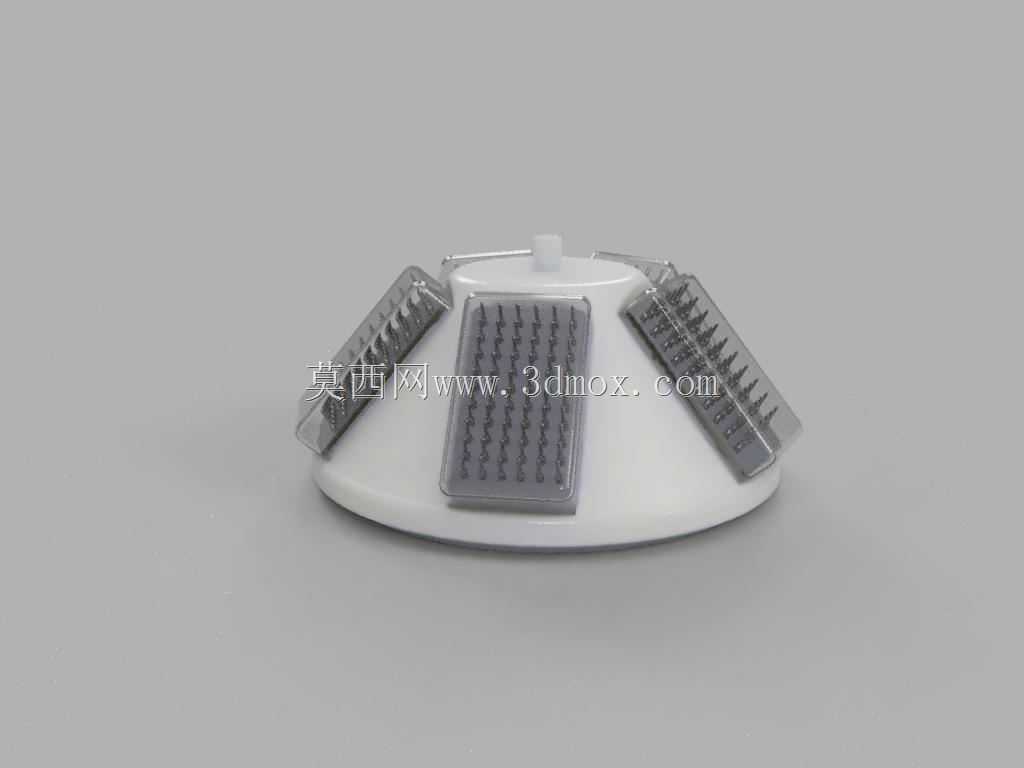

在精密加工车间的日常运维场景里，刀具的有序收纳与快速取用一直是影响换刀效率、降低刀具损耗的关键细节，这款多工位旋转式精密刀架，正是针对加工中心、数控车床工位旁的刀具就近管理需求设计的工位辅具。不同于普通的平铺式刀具盒，这款刀架采用中心对称的放射状布局，底座为大直径低重心圆盘结构，放置在工位操作台面上时，无需额外螺栓固定即可保证足够的抗倾覆稳定性，即便操作人员快速转动架体取用刀具，也不会出现架体滑移、侧翻的问题。架体中心设置有旋转枢轴结构，所有刀具承载模块均围绕枢轴均匀分布，操作人员坐在工位前无需起身挪动，只需轻轻转动架体，即可将不同规格的刀具承载盒转到正对自身的操作位置，大幅缩短换刀时的取放行程。每个独立的刀具承载模块都采用带透明防护盖的盒式结构，盒内根据不同刀具的柄径、长度设计有对应规格的定位卡槽，无论是硬质合金铣刀、钻头还是小型铰刀、丝锥，插入卡槽后都能保持竖直固定状态，避免刀具刃口相互磕碰造成崩刃损伤，透明防护盖则可以阻挡车间内的切削液飞溅、粉尘落附，保持刀具柄部和刃口的清洁，减少装刀前的擦拭清理步骤。从设计思路上看，这款刀架没有采用复杂的传动结构，完全依靠手动旋转实现工位切换，结构简单可靠，日常维护仅需定期给中心枢轴添加少量润滑脂即可，无需复杂的电气接线或气动管路连接，既可以放置在固定的刀具管理台面上做集中存储，也可以直接摆放在机床旁的移动工具车上，跟随班组完成不同设备的换刀作业。在安装边界与尺寸适配方面，这款刀架的整体外轮廓直径控制在400mm以内，高度不超过180mm，放置在标准800mm深度的操作台上时，不会遮挡操作人员观察机床加工状态的视线，底座底部预留有3mm厚度的防滑橡胶垫安装槽，加装橡胶垫后可以进一步提升与台面的摩擦力，适配钢板台面、防静电复合台面等多种常见的车间操作台材质。每个独立刀具盒的卡槽间距经过精准计算，相邻刀具装入后留有足够的手指操作空间，取放时不会碰到相邻刀具的刃口，避免操作人员被锋利刃口划伤。在实际使用场景中，这类刀架通常会根据班组常用的刀具规格预先配置对应的卡槽模块，比如精加工班组会配置更多适配小直径铣刀、精镗刀的细密卡槽，粗加工班组则会配置大间距的大直径刀具卡槽，架体顶部的中心位置还预留有小型标识牌的安装位，可以标注当前架体存放的刀具类型、适用加工工序，方便班组人员快速识别。不同于大型的集中式刀具存储柜，这款旋转刀架主打工位旁的即时取用，解决的是加工过程中频繁换刀时的刀具就近存放问题，减少操作人员往返刀具柜的走动时间，同时通过独立的卡槽定位，避免刀具混放导致的规格错拿、刃口磕碰问题，对于小批量多品种的精密加工场景，这类紧凑式的旋转刀架能够有效提升工位的5S管理水平，让刀具存储状态一目了然，减少找刀、整理刀具的非加工时间。架体的主体承载结构采用耐切削液腐蚀的工程材质制作，长期接触车间内的油雾、切削液也不会出现锈蚀、表层脱落问题，透明防护盖采用耐冲击的透明材质，即便不慎掉落小型工具也不会轻易碎裂，每个刀具盒都可以单独从架体上取下，方便整盒携带刀具到对刀仪处完成批量对刀作业，无需逐个拿取刀具来回往返。
