带减速箱的微型有刷直流驱动电机

　　这款带前置减速箱的微型直流电机，是小型自动化执行机构里极为常用的动力输出部件，日常在桌面型输送线、小型智能阀门执行端、家用小电器传动组、教学实验台架、3D打印设备送料机构、小型云台转动结构里都能见到它的身影。不同于无减速结构的高速直流电机，它通过前置的行星齿轮减速结构，把电机本体输出的高转速低扭矩动力，转换为适配低转速大扭矩需求的输出特性，能直接驱动带一定负载的回转部件，省去了设计人员额外搭配减速机构的工作量。

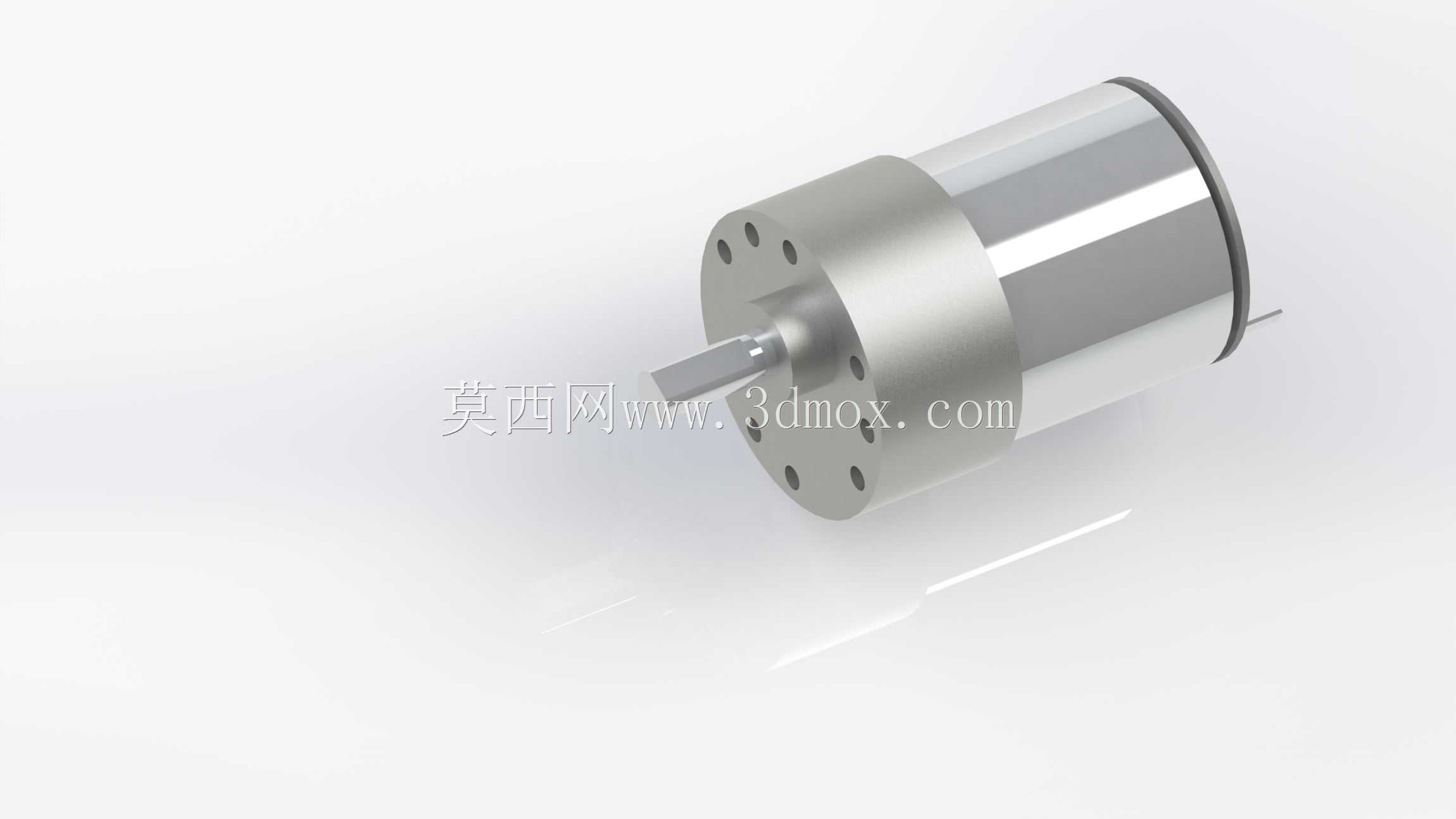

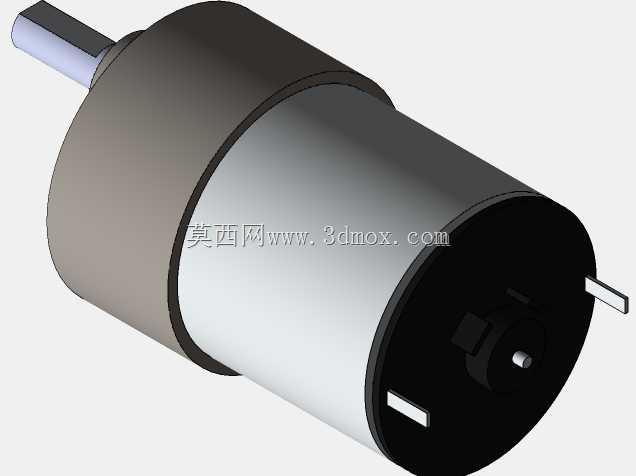

　　从结构设计逻辑来看，电机本体采用常规的圆筒式有刷直流结构，后端盖预留出线位置用于电源接入，壳体采用拉伸金属材质，既可以保证内部磁钢的装配定位精度，也能在连续运行时通过金属壳体向外散出绕组产生的热量，避免长时间堵转或者过载时内部温升过高烧毁绕组。前端的减速箱与电机本体采用同轴式布局，输出轴与电机转子轴线重合，这种布局的优势在于整体结构径向尺寸紧凑，安装时不需要额外预留偏心避让空间，对安装空间局促的小型设备十分友好。减速箱的前端法兰上均匀分布了多个安装孔，孔位围绕输出轴呈圆周排布，设计人员在做安装结构设计时，可以直接通过这些孔位将电机锁紧固定在设备安装板上，不需要额外设计定制的电机固定支架，能有效缩短设备的结构开发周期。输出轴采用单扁位结构，区别于光滑圆轴，这种带扁位的轴型在搭配联轴器、同步带轮或者驱动齿轮时，可以通过紧定螺钉直接顶在扁位面上，避免传动过程中轴与传动件之间出现打滑空转的问题，传动扭矩的传递可靠性更高。

　　做设备选型搭配时，需要重点关注几个安装边界尺寸：首先是电机整体的总长度，包含后端出线端的预留弯折空间，避免安装时电机尾部与设备内部其他部件产生干涉；其次是减速箱法兰的外径尺寸，要匹配安装板上的开孔大小，保证法兰能完全贴合安装面，不会出现悬空安装导致的运行震动问题；再者是输出轴的伸出长度与轴径，要和搭配的传动件内孔尺寸匹配，若轴长过长可以根据实际需求做截短处理，但要注意截短过程中不要让金属碎屑进入减速箱内部，避免打坏内部齿轮。另外在实际使用中，这类微型减速直流电机的供电电压要匹配额定参数，过压供电会导致电机转速超出设计值，加剧内部碳刷与齿轮的磨损，大幅缩短使用寿命；欠压供电则会出现输出扭矩不足，带载时容易出现堵转问题。

　　从建模还原的角度来看，这个模型完整还原了电机的外部装配特征，包括壳体的表面质感、减速箱端盖的安装孔位、输出轴的扁位结构、后端的出线位置，在做设备整体装配干涉检查时，可以直接导入这个模型进行布局验证，不需要自行测绘建模，能节省不少前期结构设计的时间。建模过程中对各部件的装配公差做了合理预留，比如减速箱与电机本体的配合台阶、安装孔的位置度都符合常规机械加工的精度要求，不会出现虚拟装配时部件互相穿透的问题，能直接用于设备的BOM统计与安装位设计参考。在实际设备调试时，这类电机通常可以搭配PWM调速模块来调整输出转速，满足不同工况下的转速需求，比如在小型输送线上可以根据物料输送节拍调整转速，在云台结构上可以根据转动响应速度调整输出转速，适配性十分广泛。
