小型无线电遥控航模教练机结构设计

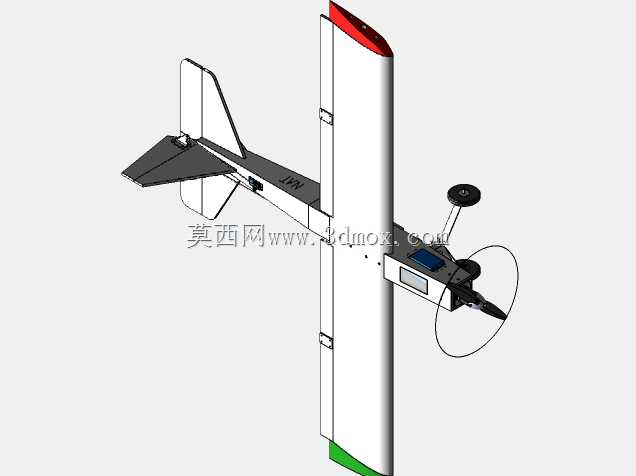

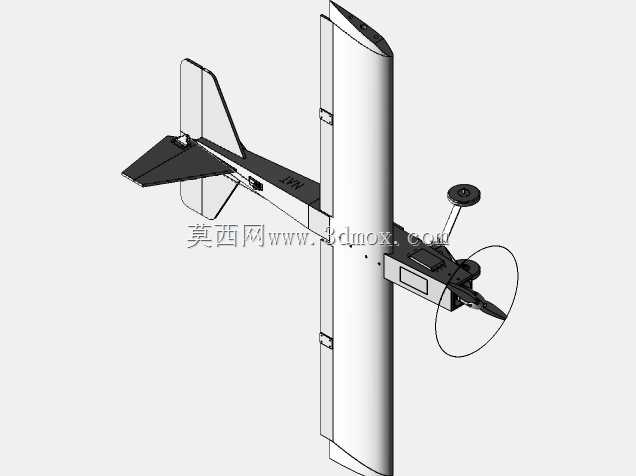

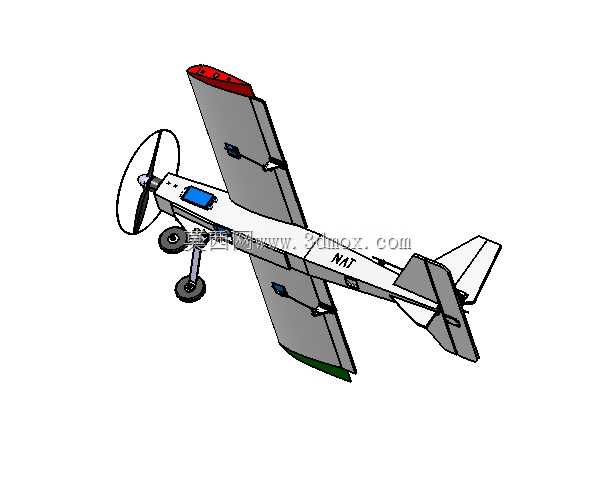

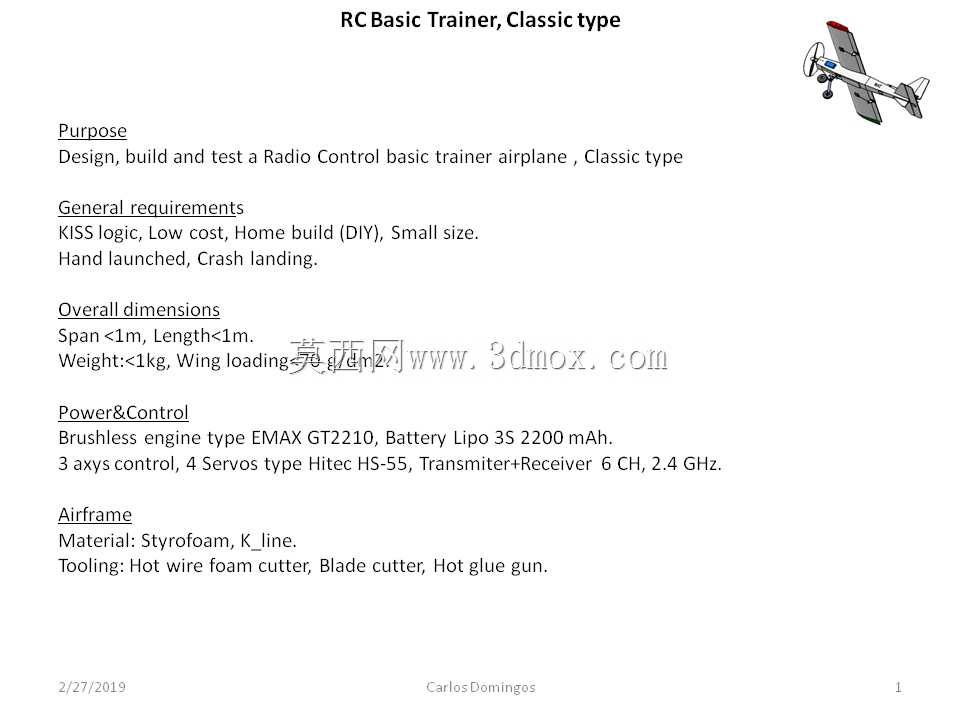

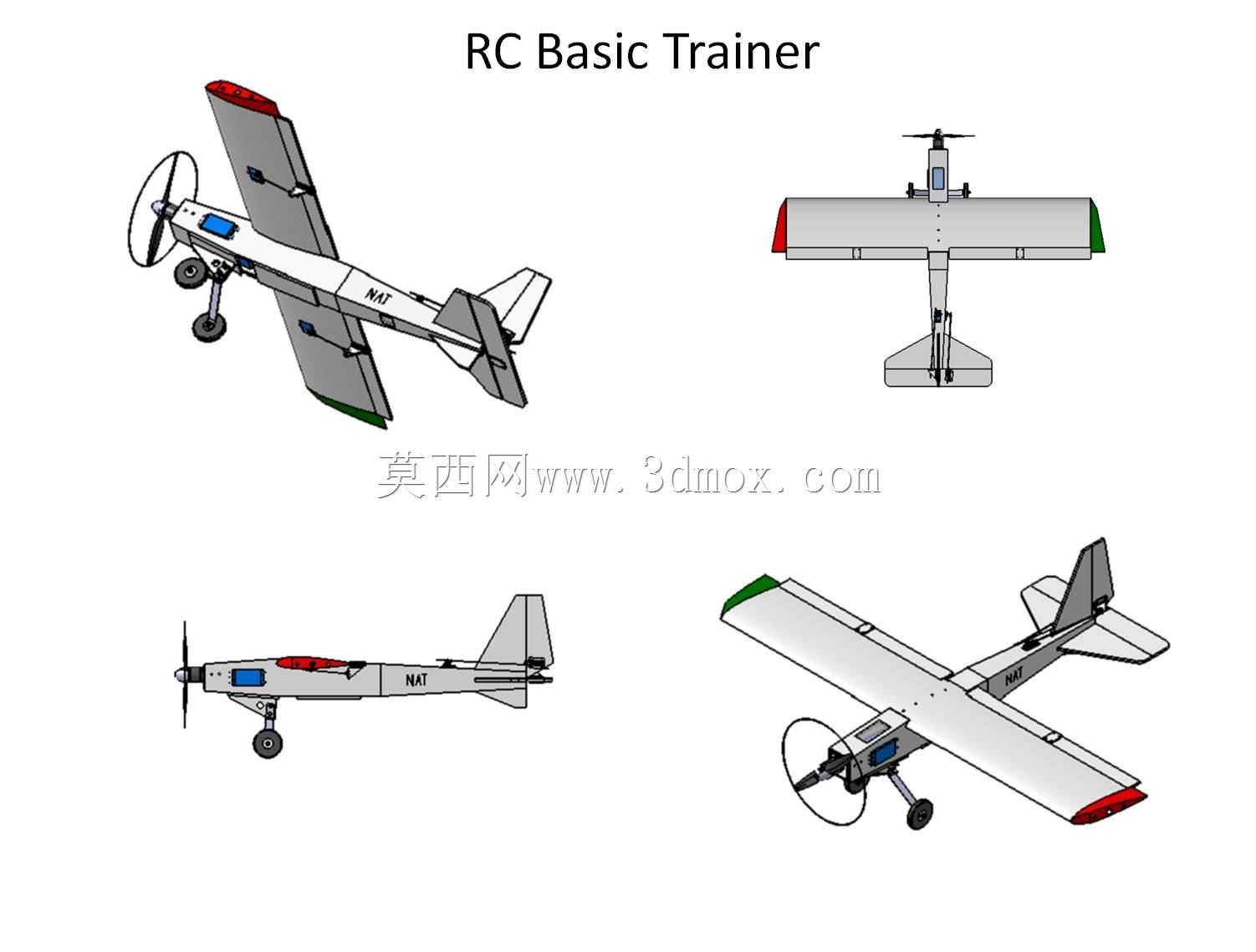

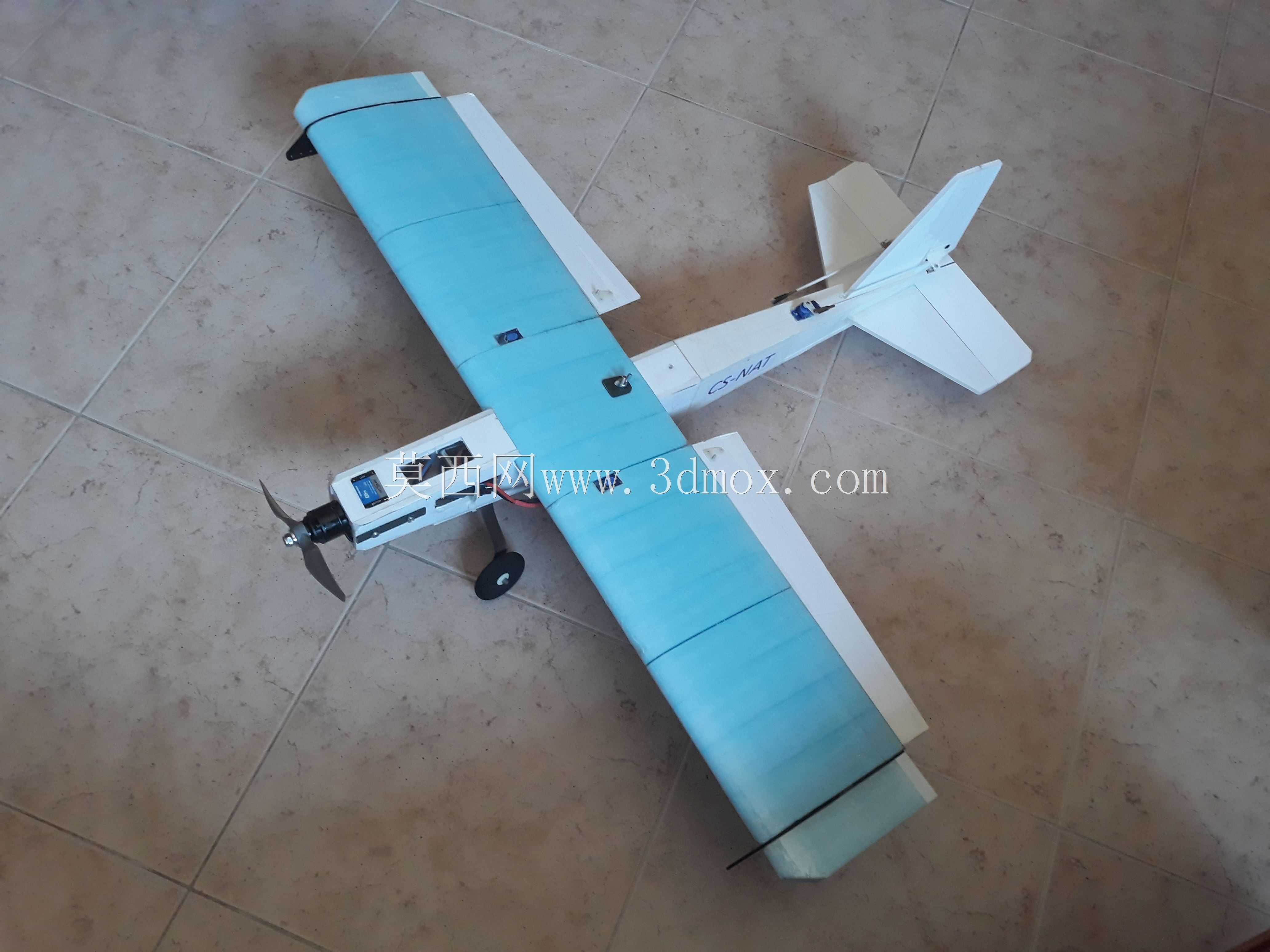

这款小型固定翼航模主要面向航模入门教学场景使用，是新手练习无线电遥控飞行操作的专用训练载具，整体设计围绕低成本自制、易维护、耐摔损的核心需求展开，适配个人DIY制作、航模社团基础教学、青少年航空科普实践等多个应用场景，不需要复杂的工业加工设备即可完成整机制作与装配。整机的外形尺寸严格控制在1米级边界内，翼展、机身长度均不超过1米，起飞重量控制在1千克以内，机翼载荷设定为70g/dm2，这个参数组合能够保证飞行时的低速稳定性，新手操作时不容易出现失速坠机的情况，同时支持手动手抛发射，不需要专用的弹射架或者跑道就能完成起飞，迫降时对场地的要求也极低，平整的草地、硬质空地都可以完成降落，哪怕操作失误出现擦撞，也因为整体重量轻、结构冗余度高，不容易出现核心部件的不可逆损坏。动力系统选用无刷电机搭配3S锂电池的组合，电池容量设定为2200毫安时，能够提供足够的动力完成基础的起降、平飞、转弯、升降操作，同时留空时间能够满足单次训练的时长需求，不需要频繁更换电池。整机采用3轴控制逻辑，搭配4个微型伺服器完成舵面的动作控制，遥控链路选用2.4GHz频段的6通道遥控器与接收机，信号抗干扰能力强，在开阔场地的有效控制距离完全满足入门训练的飞行半径需求，不会因为信号遮挡或者同频干扰出现失控情况。机身主体结构选用聚苯乙烯泡沫作为核心材料，这种材料密度低、易切割、有一定的弹性缓冲能力，加工时只需要使用热线泡沫切割机就可以完成机身、机翼的主体轮廓切割，局部的结构加强、部件粘接使用热熔胶即可完成，不需要专用的航空粘接剂，后期维护更换损坏部件时也只需要切割替换对应的泡沫段，维修成本极低，非常适合新手在制作、练习过程中反复拆装调整。机翼采用上单翼布局，这种布局的整机重心位于机翼下方，天然具备飞行自稳特性，新手操作时即使打舵出现失误，只要松开操纵杆，飞机就能自行恢复到平飞状态，大幅降低入门的操作门槛。机翼的翼尖做了差异化的色彩标识，上翼面一侧为红色、一侧为绿色，飞行时能够帮助操作人员快速判断飞机的飞行朝向，避免因为视线距离远分不清机头机尾出现操作反向的失误。机身前部预留了电机、电调、电池的安装舱位，电池舱设计为可抽拉结构，能够通过调整电池的前后位置来调整整机的重心位置，适配不同重量的电池、不同的飞行习惯需求，不需要额外增加配重块就能完成重心配平。起落架采用后三点式布局，两个主轮位于机翼下方靠前位置，尾轮位于机身尾部，结构简单重量轻，在草地降落时不容易被杂草卡滞，同时主起落架使用弹性钢丝作为支撑，降落时能够吸收一定的冲击能量，减少硬着陆对机身结构的冲击。尾翼采用常规的平尾加垂尾布局，舵面的偏转角度做了限位设计，避免新手打舵量过大导致飞机进入失速螺旋状态，各个舵面的铰链使用轻质胶带粘接即可，不需要复杂的金属铰链结构，进一步降低制作难度与整机重量。整机的所有电子部件都做了外露式的安装设计，接收机、电调、伺服器的走线都沿着机身表面的线槽布置，出现接线故障或者部件损坏时不需要拆解整个机身就能完成更换调试，非常适合教学场景下让学员亲手完成整机的装配、接线、调试全流程，理解固定翼航模的基本飞行原理与结构组成。
