集成管路式阀式稳压器结构设计

在流体压力控制回路里，这类集成管路的阀式稳压器常出现在需要稳定输出压力的中低压流体输送场景，不管是小型液压工作站的支路稳压，还是气动系统的末端压力补偿，都能见到这类结构的应用。它的核心作用是在输入端压力存在波动、或者下游负载流量出现变化的时候，保持输出端的压力稳定在设定区间内，避免压力骤升骤降对下游精密执行元件造成冲击，也能减少因为压力不稳带来的执行机构动作偏差。

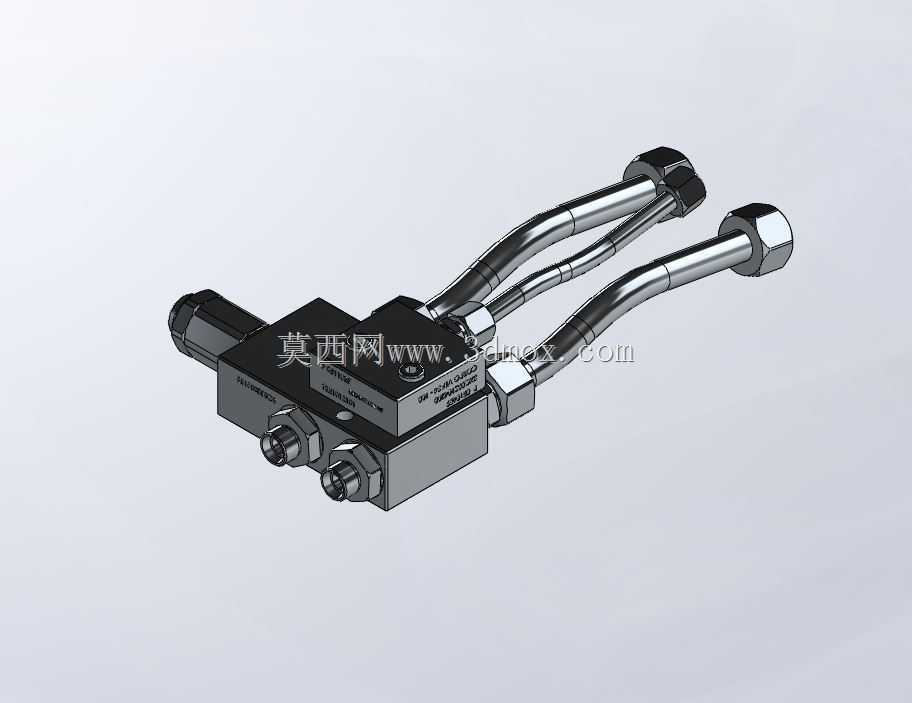

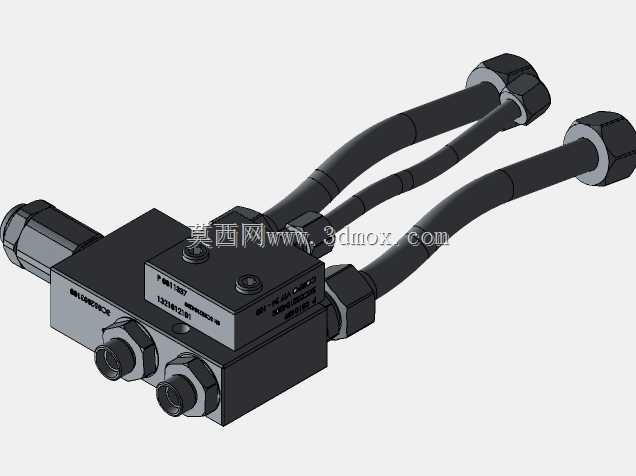

从结构设计来看，这个阀式稳压器采用了集成阀块的布局思路，没有采用分散式的阀件加外接管路的拼接方式，而是把稳压主阀、压力反馈流道、接口安装位都整合在一块整体的金属阀块上，这样做的好处首先是减少了外接管路的接头数量，接头是流体系统里最容易出现泄漏的点位，减少接头数量就能直接降低系统的泄漏风险，同时集成流道的沿程压力损失比外接硬管或者软管更小，能提升稳压响应的速度。阀块侧面伸出的两根成型金属管路，是预先弯制成型的硬管连接端，管端直接采用标准的六角锁紧螺母接头，不需要现场配弯管路，安装的时候直接对准接口锁紧就能完成连接，能大幅减少现场装配的工作量，也能避免现场弯管带来的角度偏差、管路应力集中的问题。

功能特性上，这个稳压器的主调节端设置在阀块的侧方，采用带防护结构的调节旋钮结构，调试的时候可以通过旋转调节端来设定目标输出压力，阀块内部的反馈流道会实时采集输出端的压力值，和内部弹簧或者弹性元件的预紧力做平衡，当输出压力高于设定值的时候，会自动关小进液通流截面，降低输出压力，当输出压力低于设定值的时候，会开大通流截面补充流量，整个反馈过程不需要外接电气控制元件，纯靠流体压力和机械结构的力平衡实现稳压，可靠性更高，适合在没有电控条件、或者对防爆有要求的工况下使用。阀块下方设置的两个外螺纹接口是下游输出接口，可以同时给两个不同的支路提供稳定压力的流体，不需要额外加装分流阀块，进一步简化了回路结构。

从安装边界来看，这个阀式稳压器的整体安装基准是阀块的底面，底面可以加工成平面安装面，通过螺栓直接固定在安装基板或者设备的阀组安装板上，不需要额外的安装支架。外形尺寸上，整体的宽度方向因为集成了两根弯管，最大外轮廓是管路末端的接头位置，安装的时候需要预留出接头的锁紧操作空间，至少要保证在接头周围留出能容纳扳手转动的空间，避免安装的时候因为空间不足无法锁紧螺母。长度方向的最大尺寸是从侧方调节端到管路末端的距离，安装的时候要注意调节端不要被其他结构件挡住，保证后期调试的时候可以方便地操作调节旋钮。高度方向的尺寸相对紧凑，阀块主体的高度较低，上方没有突出的易损结构，适合在安装空间比较局促的设备内部布置。

设计的时候还考虑了管路的应力问题，两根成型硬管和阀块的连接位置采用了刚性连接加密封的结构，弯管的弯曲半径做了合理控制，既保证了管路的通流面积，也避免了弯曲半径过小导致的管路通径变形、流阻变大的问题，同时弯管的走向避开了调节旋钮的操作路径，不会在调试的时候和操作工具发生干涉。阀块的各个密封面都采用了平面密封加密封圈的结构，相比锥面密封，平面密封的加工难度更低，密封性能更稳定，后期维护更换密封圈的时候也更方便。在实际选型应用的时候，需要注意这个稳压器的适用流体介质要和内部密封件的材质匹配，避免因为介质腐蚀性导致密封件老化失效，同时输入端的最高压力不能超过阀件的额定承压范围，避免内部结构因为超压出现损坏。这类集成式的稳压阀组相比分散组装的稳压回路，整体的体积更小，装配后的测试难度更低，出厂前可以直接对整个阀组做压力测试，不需要现场组装后再逐个排查泄漏点，很适合批量配套在标准化的流体设备上，能有效缩短设备的装配调试周期，也能降低后期运维的故障排查难度。
